公開番号2025175153
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025158314,2021073613
出願日2025-09-24,2021-04-23
発明の名称III族窒化物結晶の製造装置及び製造方法
出願人パナソニックホールディングス株式会社
代理人個人,個人
主分類C23C 16/44 20060101AFI20251120BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】寄生成長を抑制し、高品質のIII族窒化物結晶を製造しうるIII族窒化物結晶の製造装置を提供する。
【解決手段】III族窒化物結晶の製造装置は、III族元素酸化物ガスを生成する原料チャンバと、原料チャンバから供給されるIII族元素酸化物ガスと窒素元素含有ガスとを反応させて種基板の上にIII族窒化物結晶を生成する育成チャンバと、を備え、育成チャンバは、未反応のIII族酸化物ガス及び窒素元素含有ガスを排気する排気口と種基板との間に未反応の窒素元素含有ガスの分解を促進する分解促進部を有する。
【選択図】図1
特許請求の範囲【請求項１】
ＩＩＩ族元素酸化物ガスを生成する原料チャンバと、
前記原料チャンバから供給される前記ＩＩＩ族元素酸化物ガスと窒素元素含有ガスとを反応させて種基板の上にＩＩＩ族窒化物結晶を生成する育成チャンバと、
を備え、
前記育成チャンバは、未反応の前記ＩＩＩ族酸化物ガス及び前記窒素元素含有ガスを排気する排気口と前記種基板との間に未反応の前記窒素元素含有ガスの分解を促進する分解促進部を有する、
ＩＩＩ族窒化物結晶の製造装置。
続きを表示（約 410 文字）【請求項２】
前記分解促進部がＭｏ、Ｎｉ、Ｆｅ、Ｃｏ、Ｔｉ、Ｃｒ、Ｚｒ、Ｔａ、Ｗ、及びＰｔからなる群から選択される少なくとも一つの元素を含む、
請求項１に記載のＩＩＩ族窒化物結晶の製造装置。
【請求項３】
前記分解促進部の全表面積が前記育成チャンバの断面積に対して５倍以上である、
請求項１又は２に記載のＩＩＩ族窒化物結晶の製造装置。
【請求項４】
ＩＩＩ族元素源と反応性ガスとを反応させてＩＩＩ族元素酸化物ガスを生成することと、
前記ＩＩＩ族元素酸化物ガスと窒素元素含有ガスとを反応させて種基板の上にＩＩＩ族窒化物結晶を生成することと、
前記種基板と未反応のＩＩＩ族酸化物ガス及び窒素元素含有ガスを排気する排気口との間において、未反応の前記窒素元素含有ガスの一部を分解することと、
を含む、
ＩＩＩ族窒化物結晶の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＩＩＩ族窒化物結晶の製造装置及び製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ＧａＮ等のＩＩＩ族窒化物結晶は、高出力ＬＥＤ（発光ダイオード）及びＬＤ（レーザーダイオード）等の次世代光デバイスや、ＥＶ（電気自動車）及びＰＨＶ（プラグインハイブリッド自動車）等に搭載される高出力パワートランジスタ等の次世代電子デバイスへの応用が期待されている。ＩＩＩ族窒化物結晶の製造方法として、ＩＩＩ族酸化物を原料とするＯｘｉｄｅＶａｐｏｒＰｈａｓｅＥｐｉｔａｘｙ（ＯＶＰＥ）法が用いられている（例えば、特許文献１参照。）。
【０００３】
ＯＶＰＥ法における反応系の例は、以下に示す通りである。Ｇａを加熱し、この状態で、Ｈ
２
Ｏガスを導入する。導入されたＨ
２
Ｏガスは、Ｇａと反応して、Ｇａ
２
Ｏガスを生成させる（下記式（Ｉ））。そして、ＮＨ
３
ガスを導入し、ＮＨ
３
ガスを生成されたＧａ
２
Ｏガスと反応させて、種基板上にＧａＮ結晶を生成する（下記式（ＩＩ））。
２Ｇａ（ｌ）＋Ｈ
２
Ｏ（ｇ）→Ｇａ
２
Ｏ（ｇ）＋Ｈ
２
（ｇ）・・・（Ｉ）
Ｇａ
２
Ｏ（ｇ）＋２ＮＨ
３
（ｇ）→２ＧａＮ（ｓ）＋Ｈ
２
Ｏ（ｇ）＋２Ｈ
２
（ｇ）・・・（ＩＩ）
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１５／０５３３４１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の製造方法では、ＩＩＩ族窒化物結晶を成長させる際に、ＩＩＩ族窒化物結晶の下流部において未反応のＩＩＩ族酸化物ガスと窒素元素含有ガスとが反応し、リアクタの壁部や排気配管にＩＩＩ族窒化物結晶の寄生成長が生じるおそれがある。寄生成長したＩＩＩ族窒化物結晶（以下、「寄生結晶」という。）は、リアクタ壁部の材質と異なる熱膨張係数を有する。リアクタ壁部と寄生結晶との熱膨張係数差によって、ＩＩＩ族窒化物結晶の製造における昇降温過程でリアクタの割れや欠けといった破損・劣化が生じる場合がある。さらに、リアクタ壁部で発生した寄生結晶は、ＩＩＩ族窒化物結晶の成長空間でのパーティクル源となる。そのため、種基板上に成長したＩＩＩ族窒化物結晶の上に寄生結晶のパーティクルが飛散する可能性があり、成長結晶の多結晶化やピットの発生などの異常成長が生じやすくなる。また、排気配管部で寄生成長が生じた場合、排気配管の閉塞による長時間成長の阻害要因となるおそれがある。
【０００６】
本開示は、上記の問題を解決するものであり、寄生成長を抑制し、高品質のＩＩＩ族窒化物結晶を製造しうるＩＩＩ族窒化物結晶の製造装置及び製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係るＩＩＩ族窒化物結晶の製造装置は、ＩＩＩ族元素酸化物ガスを生成する原料チャンバと、原料チャンバから供給されるＩＩＩ族酸化物ガスと窒素元素含有ガスとを反応させて種基板の上にＩＩＩ族窒化物結晶を生成する育成チャンバと、を備える。育成チャンバは、未反応のＩＩＩ族酸化物ガス及び窒素元素含有ガスを排気する排気口と種基板との間に未反応の前記窒素元素含有ガスの分解を促進する分解促進部を有する。
【０００８】
本開示のＩＩＩ族窒化物結晶の製造方法は、ＩＩＩ族元素源と反応性ガスとを反応させてＩＩＩ族元素酸化物ガスを生成することと、ＩＩＩ族元素酸化物ガスと窒素元素含有ガスとを反応させて種基板の上にＩＩＩ族窒化物結晶を生成することと、種基板と未反応のＩＩＩ族酸化物ガス及び窒素元素含有ガスを排気する排気口との間において、未反応の窒素元素含有ガスの一部を分解することと、を含む。
【発明の効果】
【０００９】
本開示に係るＩＩＩ族窒化物結晶の製造装置及び製造方法によれば、寄生成長を抑制することができ、高品質なＩＩＩ族窒化物結晶を製造することができる。
【図面の簡単な説明】
【００１０】

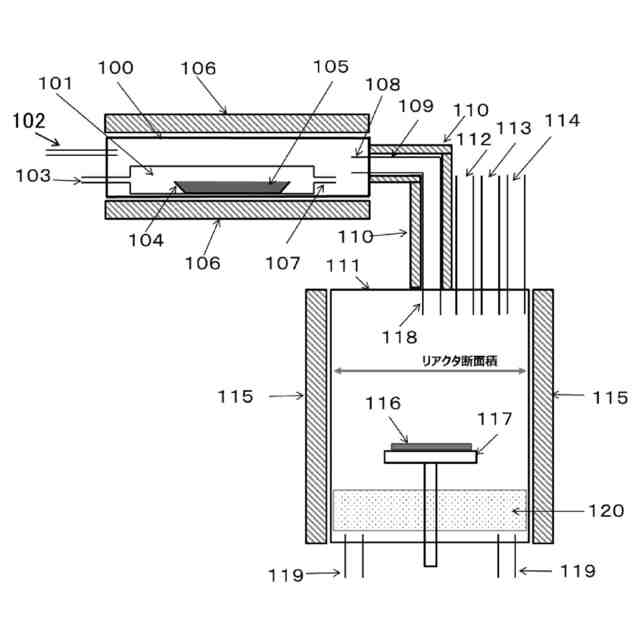

本開示の一実施の形態に係るＩＩＩ族窒化物結晶の製造装置の構成を示す概略断面図である。

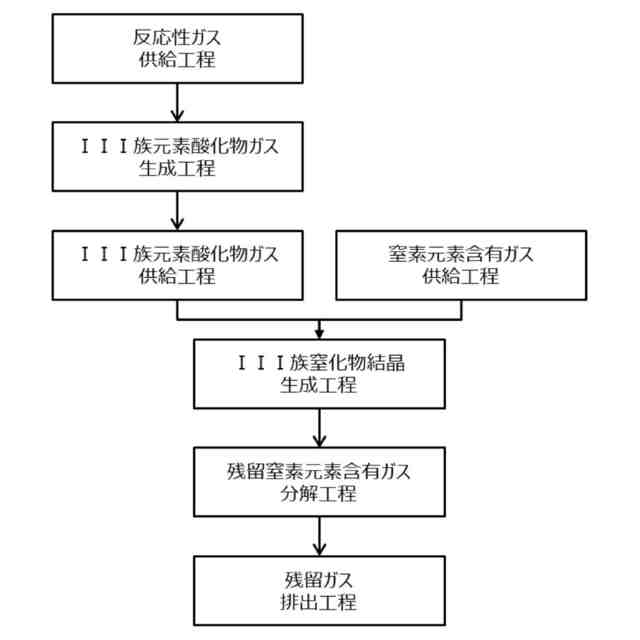

本開示の一実施の形態に係るＩＩＩ族窒化物結晶の製造方法を示すフローチャートである。

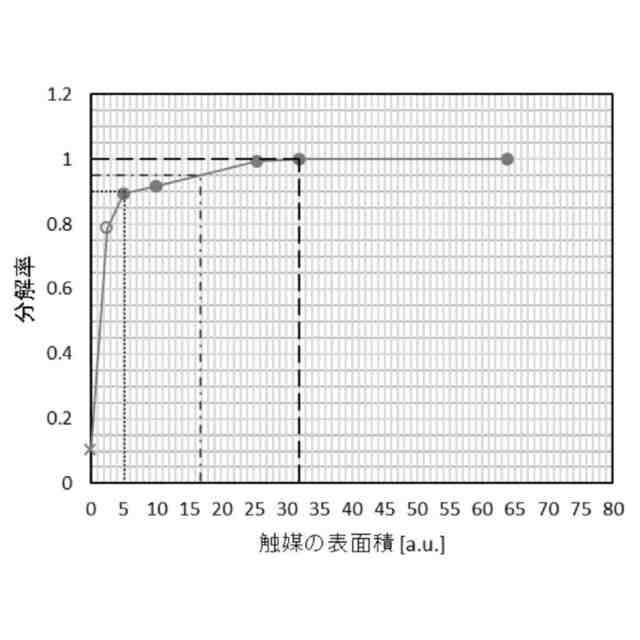

育成チャンバの断面積で規格化した分解促進部の規格化表面積とＮＨ
３
ガスの分解率との関係を表すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
