公開番号2025175131
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025157648,2024109470
出願日2025-09-24,2019-02-14
発明の名称映像の符号化装置、映像の復号化装置、映像の符号化方法、及び、映像の復号化方法
出願人日本電気株式会社
代理人個人,個人
主分類H04N 19/105 20140101AFI20251120BHJP(電気通信技術)
要約【課題】画面内予測に使用される画像の使用範囲を適応的に制御することを可能にする映像符号化又は映像復号装置、映像符号化又は映像復号方法、プログラム、及び記録媒体を提供する。
【解決手段】画面内予測装置は、処理対象ブロックのための画面内予測に使用される候補画像の位置と処理対象ブロックが属するユニットの位置との関係に基づいて、画面内予測に使用される画像の使用範囲のうちのユニットの端部を所定方向にまたいで画面内予測に使用される部分範囲を、所定の最大範囲以下に制御する制御部を含む。
【選択図】図7
特許請求の範囲【請求項１】
処理対象ブロックのための画面内予測に使用される画像の使用範囲を制御する制御部を備え、
前記制御部は、
前記使用範囲を、符号化ツリーユニットの端部を上方向にまたいで前記画面内予測に使用可能な第１の最大範囲以下に制御し、
前記使用範囲を前記第１の最大範囲以下に制御しない場合に、前記使用範囲を、前記第１の最大範囲よりも大きい第２の最大範囲以下に制御し、
前記使用範囲が前記第２の最大範囲以下に制御される場合、前記使用範囲は複数のラインを含み、かつ、前記複数のラインのうちの少なくとも一つが前記処理対象ブロックのための画面内予測に使用され、
前記複数のラインの全てが連続して配置されている、映像の符号化装置。
続きを表示（約 1,200 文字）【請求項２】
処理対象ブロックのための画面内予測に使用される画像の使用範囲を制御することを含み、
前記制御することは、
前記使用範囲を、符号化ツリーユニットの端部を上方向にまたいで前記画面内予測に使用可能な第１の最大範囲以下に制御することと、
前記使用範囲を前記第１の最大範囲以下に制御しない場合に、前記使用範囲を、前記第１の最大範囲よりも大きい第２の最大範囲以下に制御することと、
を含み、
前記使用範囲が前記第２の最大範囲以下に制御される場合、前記使用範囲は複数のラインを含み、かつ、前記複数のラインのうちの少なくとも一つが前記処理対象ブロックのための画面内予測に使用され、
前記複数のラインの全てが連続して配置されている、
映像の符号化方法。
【請求項３】
処理対象ブロックのための画面内予測に使用される画像の使用範囲を制御する制御部を備え、
前記制御部は、
前記使用範囲を、符号化ツリーユニットの端部を上方向にまたいで前記画面内予測に使用可能な第１の最大範囲以下に制御し、
前記使用範囲を前記第１の最大範囲以下に制御しない場合に、前記使用範囲を、前記第１の最大範囲よりも大きい第２の最大範囲以下に制御し、
前記使用範囲が前記第２の最大範囲以下に制御される場合、前記使用範囲は複数のラインを含み、かつ、前記複数のラインのうちの少なくとも一つが前記処理対象ブロックのための画面内予測に使用され、
前記複数のラインの全てが連続して配置されている、映像の復号化装置。
【請求項４】
処理対象ブロックのための画面内予測に使用される画像の使用範囲を制御することを含み、
前記制御することは、
前記使用範囲を、符号化ツリーユニットの端部を上方向にまたいで前記画面内予測に使用可能な第１の最大範囲以下に制御することと、
前記使用範囲を前記第１の最大範囲以下に制御しない場合に、前記使用範囲を、前記第１の最大範囲よりも大きい第２の最大範囲以下に制御することと、
を含み、
前記使用範囲が前記第２の最大範囲以下に制御される場合、前記使用範囲は複数のラインを含み、かつ、前記複数のラインのうちの少なくとも一つが前記処理対象ブロックのための画面内予測に使用され、
前記複数のラインの全てが連続して配置されている、
映像の復号化方法。
【請求項５】
前記制御部は、画面内予測に使用される画像が、前記符号化ツリーユニットの端部を上方向に超えて位置する場合に、前記使用範囲を前記第１の最大範囲以下に制御する
請求項１に記載の映像の符号化装置。
【請求項６】
前記制御部は、画面内予測に使用される画像が、前記符号化ツリーユニットの端部を上方向に超えて位置する場合に、前記使用範囲を前記第１の最大範囲以下に制御する
請求項３に記載の映像の復号化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、映像符号化又は映像復号化装置、映像符号化又は映像復号方法、映像符号化又は映像復号処理のためのプログラム、及び記録媒体に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
画面内予測符号化では、処理対象ブロックに隣接する再構築画像から画面内予測画像を生成する。例えば非特許文献１に記載されているＨＥＶＣ（High Efficiency Video Coding）規格などでは、処理対象ブロックに対してそれぞれ左方向に隣接する１画素及び上方向に隣接する１画素に対応する再構築画像を参照範囲に設定することで、画面内予測画像を生成する。
【先行技術文献】
【非特許文献】
【０００３】
R. Joshi et al., " High Efficiency Video Coding (HEVC) Screen Content Coding: Draft 5" document JCTVC-V1005, Joint Collaborative Team on Video Coding (JCT-VC) of ITU-T SG 16 WP 3 and ISO/IEC JTC 1/SC 29/WG 11, 22nd Meeting: Geneva, CH, 15-21 Oct. 2015.
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、画面内予測に使用される画像の使用範囲を拡大すると、その拡大する範囲に応じて、映像符号化装置および映像復号装置で用いられるラインバッファのサイズ要求が増大するという問題がある。このため、画面内予測に使用される画像の使用範囲を適応的に制御することが望まれる。
【０００５】
本発明の目的は、画面内予測に使用される画像の使用範囲を適応的に制御することを可能にする映像符号化又は映像復号装置、映像符号化又は映像復号方法、プログラム、及び記録媒体を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一つの態様によれば、映像符号化又は映像復号装置は、処理対象ブロックのための画面内予測に使用される画像の使用範囲を制御する制御部を備え、制御部は、使用範囲を、符号化ツリーユニットの端部を上方向にまたいで画面内予測に使用可能な第１の最大範囲以下に制御し、使用範囲を第１の最大範囲以下に制御しない場合に、使用範囲を、第１の最大範囲よりも大きい第２の最大範囲以下に制御し、使用範囲が第２の最大範囲以下に制御される場合、使用範囲は複数のラインを含み、かつ、複数のラインのうちの少なくとも一つが処理対象ブロックのための画面内予測に使用され、複数のラインの全てが連続して配置されている。
【０００７】
本発明の一つの態様によれば、映像符号化又は映像復号方法は、処理対象ブロックのための画面内予測に使用される画像の使用範囲を制御することを含み、制御することは、使用範囲を、符号化ツリーユニットの端部を上方向にまたいで画面内予測に使用可能な第１の最大範囲以下に制御することと、使用範囲を第１の最大範囲以下に制御しない場合に、使用範囲を、第１の最大範囲よりも大きい第２の最大範囲以下に制御することと、を含み、使用範囲が第２の最大範囲以下に制御される場合、使用範囲は複数のラインを含み、かつ、複数のラインのうちの少なくとも一つが処理対象ブロックのための画面内予測に使用され、複数のラインの全てが連続して配置されている。
【発明の効果】
【０００８】
本発明の一つの態様によれば、画面内予測に使用される画像の使用範囲を適応的に制御することが可能になる。なお、本発明により、当該効果の代わりに、又は当該効果とともに、他の効果が奏されてもよい。
【図面の簡単な説明】
【０００９】

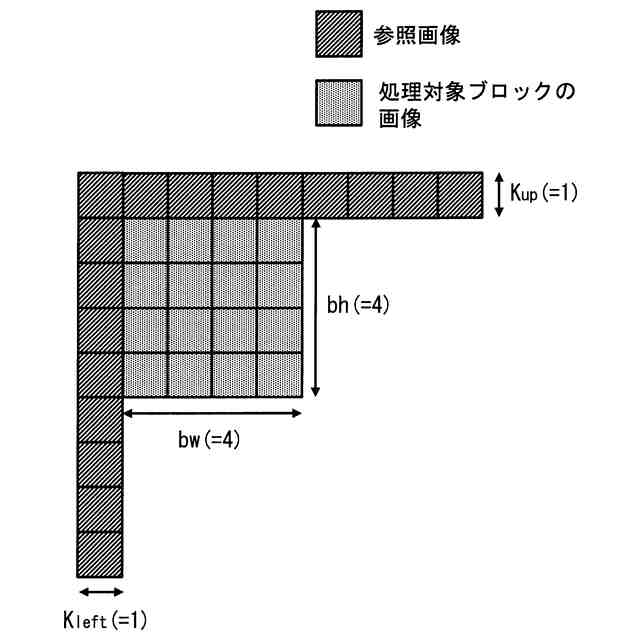

図１は、水平画素ｂｗが４画素、垂直画素Ｂｈが４画素からそれぞれ構成される処理対象ブロックに対して、上述したＨＥＶＣ規格において画面内予測に用いる再構築画像の具体例を示す図である。

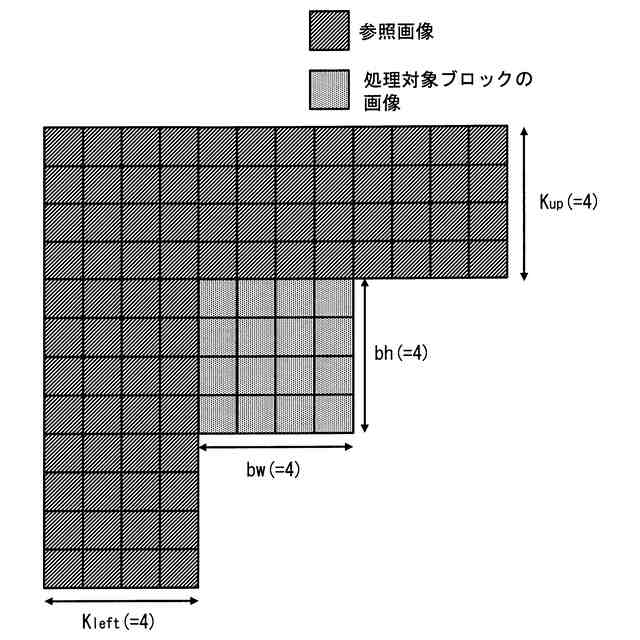

図２は、水平画素ｂｗが４画素、垂直画素Ｂｈが４画素からそれぞれ構成される処理対象ブロックに対して、拡大された参照範囲の具体例を示す図である。
図３は、本発明の実施形態に係る画面内予測装置１００の概略的な構成の一例を示す説明図である。
図４は、第１の実施形態に係る領域制御処理部１１０の概略的な構成の例を示すブロック図である。
図５は、領域制御処理部１１０に係る処理の具体例を説明するための図である。

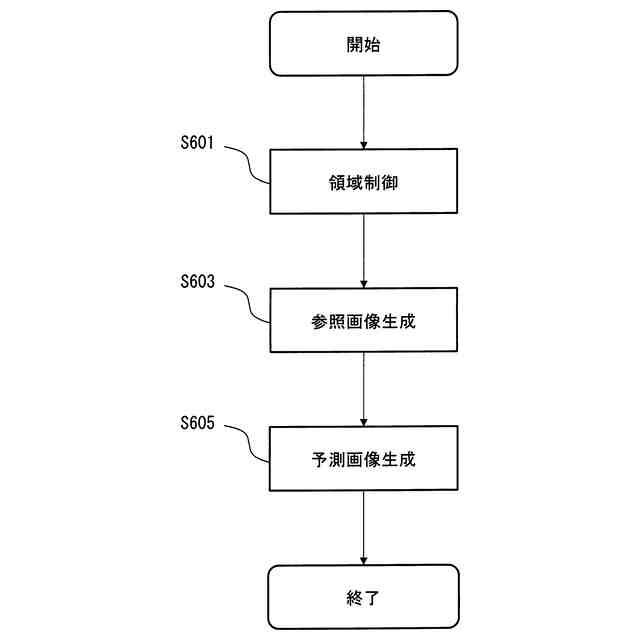

図６は、画面内予測装置１００により行われる処理の流れの例を説明するためのフローチャートである。

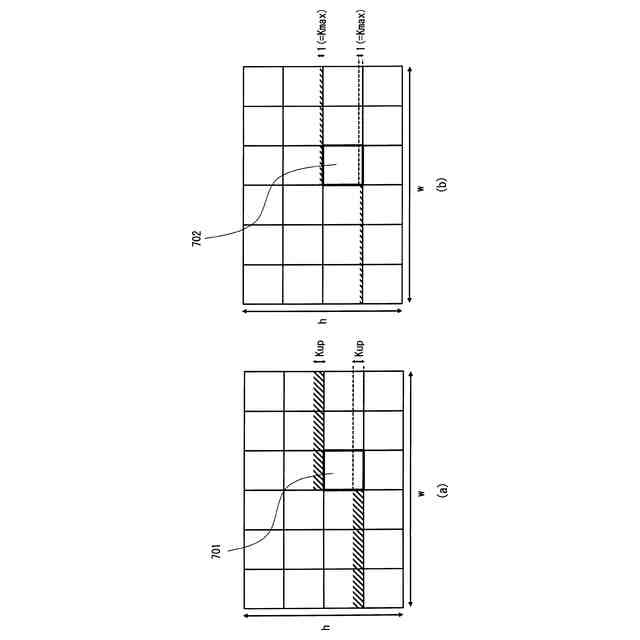

図７は、第１の実施形態の実施例に係る効果を説明するための図である。
図８は、映像符号化装置８００の概略的な構成を示すブロック図である。
図９は、映像復号装置９００の概略的な構成を示すブロック図である。
図１０は、画面内予測装置１００が適用される情報処理システム１００の概略的な構成を示すブロック図である。
図１１は、上述した映像符号化装置８００と上述した映像復号装置９００とが、無線伝送路又は有線伝送路などの伝送路３００で接続されるシステムを示す図である。
図１２は、第２の実施形態に係る映像符号化装置８００の概略的な構成の例を示すブロック図である。
図１３は、第２の実施形態に係る映像復号装置９００の概略的な構成の例を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、添付の図面を参照して本発明の実施形態を詳細に説明する。なお、本明細書及び図面において、同様に説明されることが可能な要素については、同一の符号を付することにより重複説明が省略され得る。
（【００１１】以降は省略されています）
