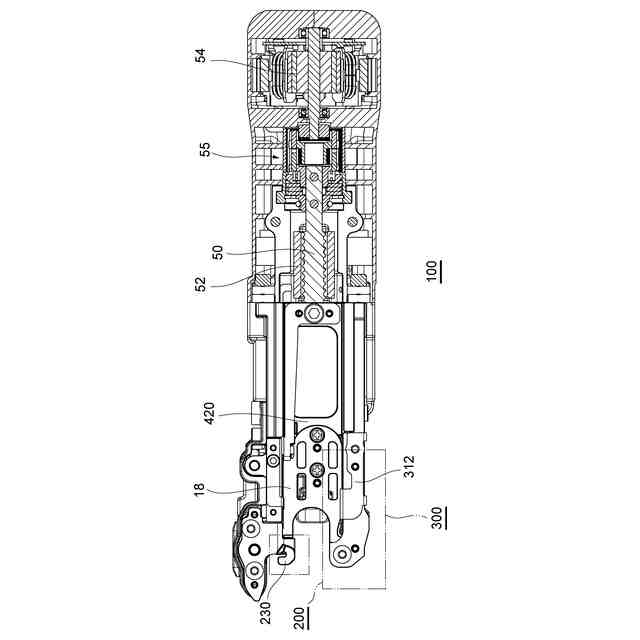

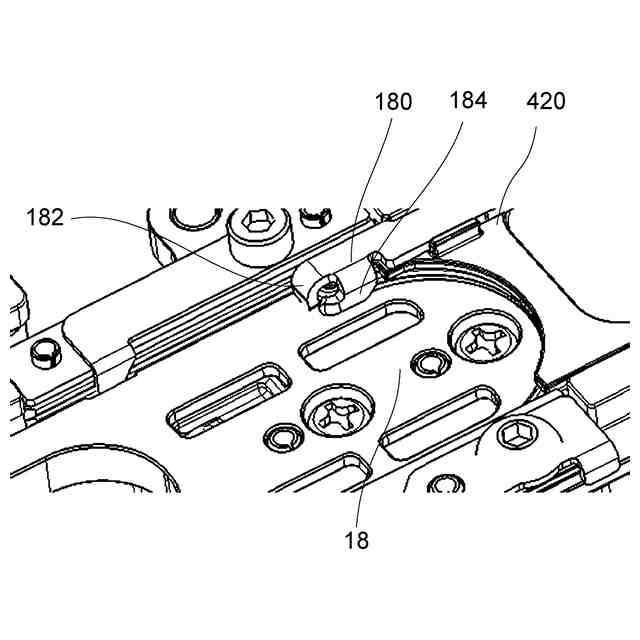

発明の名称結束機
出願人マックス株式会社
代理人個人,個人,個人,個人
主分類B65B 13/34 20060101AFI20251120BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】外れにくい結束を可能とする結束機及び結束方法を提供すること。
【解決手段】本出願は、第1脚部と、第2脚部と、前記第1脚部と前記第2脚部とを接続
する本体部を含み、前記第1脚部と前記第2脚部との間に開口が形成されるステープルを
用いて第1対象物と第2対象物とを結束する結束機を開示する。この結束機は、前記第1
対象物と係合可能に前記第1脚部を変位させる第1変位部と、前記第2対象物を前記第1
脚部、前記第2脚部及び前記本体部で囲んで前記第1対象物と係合可能に前記第2脚部を
変位させる第2変位部とを備える。前記第2変位部は、上面視において、前記第1脚部と
交差する位置まで前記第2脚部を変位可能に構成されてもよい。
【選択図】図3
特許請求の範囲【請求項１】
第１脚部と、第２脚部と、前記第１脚部と前記第２脚部とを接続する本体部を含み、前
記第１脚部と前記第２脚部との間に開口が形成されるステープルを用いて第１対象物と第
２対象物とを結束する結束機であって、
前記第１対象物と係合可能に前記第１脚部を変位させる第１変位部と、
前記第２対象物を前記第１脚部、前記第２脚部及び前記本体部で囲んで前記第１対象物
と係合可能に前記第２脚部を変位させる第２変位部と
を備える結束機。
続きを表示（約 1,000 文字）【請求項２】
前記第２変位部は、上面視において、前記第１脚部と交差する位置まで前記第２脚部を
変位可能に構成される
請求項１に記載の結束機。
【請求項３】
前記第１対象物が挿入される第１挿入部と、
前記第２対象物が挿入される第２挿入部と
を備え、
前記第１変位部は、前記第１挿入部に挿入された前記第１対象物と係合するように前記
第１脚部の先端部を変位させ、
前記第２変位部は、前記第２挿入部に挿入された前記第２対象物を囲むように前記第２
脚部を変位させる
請求項１又は２に記載の結束機。
【請求項４】
前記ステープルを前記ステープルの開口方向に移動させる移動部を備え、
前記第２変位部は、前記移動部が前記開口方向に移動するにつれて、前記第２脚部を前
記ステープルの内方に変位させる
請求項１乃至３の何れか一項に記載の結束機。
【請求項５】
前記第２変位部は、前記移動部が前記開口方向に移動するにつれて、前記第２脚部を前
記ステープルの内方に湾曲させる
請求項４に記載の結束機。
【請求項６】
前記第２変位部は、前記第２脚部の外側に設けられ、前記移動部により前記開口方向に
移動する前記ステープルの前記第２脚部が当接して前記第２脚部を湾曲させるガイド壁を
含む
請求項４又は５に記載の結束機。
【請求項７】
前記ガイド壁は、前記ステープルの外方に窪む凹部を含む
請求項６に記載の結束機。
【請求項８】
前記第１変位部は、前記移動部が前記開口方向に移動するにつれて前記第１脚部の先端
部を円弧状に湾曲させることにより前記第１対象物と係合する
請求項４乃至７の何れか一項に記載の結束機。
【請求項９】

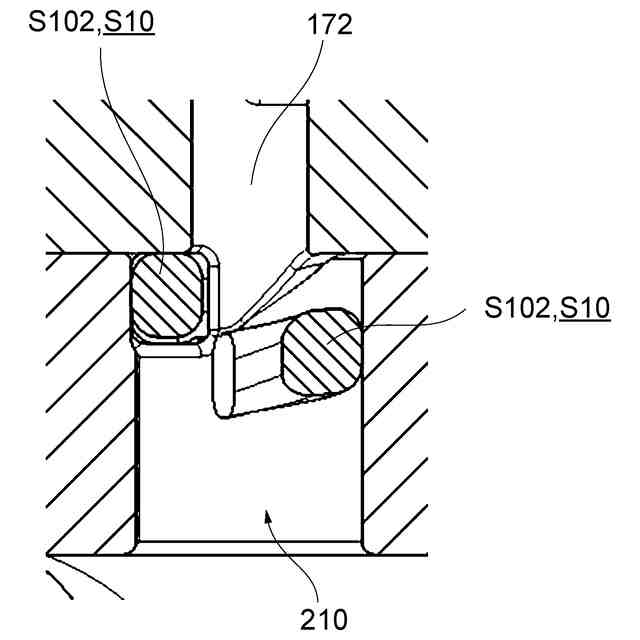

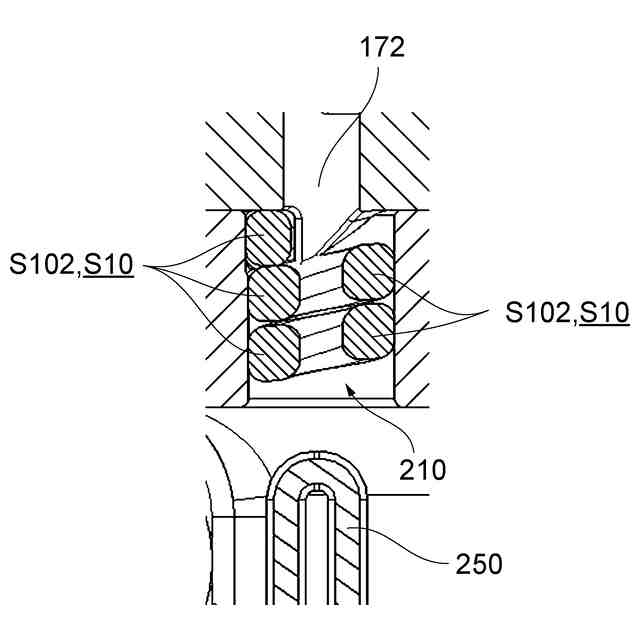

前記第１変位部は、前記第１対象物及び前記第１脚部が挿入される第１挿入部を備え、
前記第１挿入部は、挿入された前記第１脚部の先端部を円弧状に湾曲させることにより
挿入された前記第１対象物と係合する内壁を含む
請求項８に記載の結束機。
【請求項１０】
前記ガイド壁よりも前方に設けられ後方を向いて形成される第２ガイド壁とを含む、
請求項６又は７に記載の結束機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、結束機及び結束方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ステープル等の結束具を用いて、ワイヤ等に植物等を結束することが知られている。
【０００３】
特許文献１には、このようなステープルの一例が記載されている。このステープルは、
左右一対のアームと、アーム間に設けられた凸状突起とを備えている。
【０００４】
特許文献２には、マウントシェルに着脱可能に接続される充電式電源を備える電気的な
バインディング用のマシンが記載されている。特許文献２記載のバインディング用のマシ
ンは、特許文献１記載のステープルを用いて結束することが可能である。
【先行技術文献】
【特許文献】
【０００５】
欧州特許第１８３９４８２号明細書
中国特許出願公開第ＣＮ１１１９０３４２３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載されるステープル等は、第１対象物と第２対象物という２つの対象物
の相対的移動を拘束するものであるから、第１対象物と第２対象物を結束する結束具（ス
テープル）に相当する。
【０００７】
特許文献２は、特許文献１に記載のステープルを用いる結束機を開示するが、対象物か
ら外れにくい結束方法を開示していない。植物等の成長する対象物を結束するためには、
成長前の状態においても、成長後の状態においても外れにくいように２つの対象物を結束
しなければならない。成長前の状態において２つの対象物をきつく結束すると対象物の成
長が阻害される。一方で２つの対象物をゆるく結束すると対象物である茎等が太く成長し
たり、果実等の重量が増加したときに、結束具の両端が開いて結束具が外れやすい。
【０００８】
そこで本発明は、外れにくい結束を可能とする結束機及び結束方法を提供することを目
的とする。
【課題を解決するための手段】
【０００９】
本出願は、第１脚部と、第２脚部と、前記第１脚部と前記第２脚部とを接続する本体部
を含み、前記第１脚部と前記第２脚部との間に開口が形成されるステープルを用いて第１
対象物と第２対象物とを結束する結束機を開示する。この結束機は、前記第１対象物と係
合可能に前記第１脚部を変位させる第１変位部と、前記第２対象物を前記第１脚部、前記
第２脚部及び前記本体部で囲んで前記第１対象物と係合可能に前記第２脚部を変位させる
第２変位部とを備える。
【００１０】
前記第２変位部は、上面視において、前記第１脚部と交差する位置まで前記第２脚部を
変位可能に構成されてもよい。
（【００１１】以降は省略されています）
