公開番号2025174847
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025022075
出願日2025-02-14
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/16 20060101AFI20251120BHJP(光学)
要約【課題】より良好な光学性能を有するズームレンズを提供する。
【解決手段】ズームレンズは、複数のレンズ群B1～B3を有する。複数のレンズ群のうち少なくとも1つのレンズ群は、波長分散が制御された回折面MOEを有する。回折面のアッベ数ν₀は、-0.28≦1/ν₀≦0.00なる条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
複数のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記複数のレンズ群のうち少なくとも１つのレンズ群は、波長分散が制御された回折面を有し、
前記回折面のアッベ数をν
０
、基準波長をｄ線、主分散をＦ線とＣ線とし、ｄ線、Ｆ線およびＣ線の波長における光路差関数をそれぞれψ（λ
ｄ
）、ψ（λ
Ｆ
）、ψ（λ
Ｃ
）、ｄ線、Ｆ線およびＣ線の波長における面の光路差分散をＰ（λ
ｄ
）、Ｐ（λ
Ｆ
）、Ｐ（λ
Ｃ
）とし、
JPEG
18
114
であるとき、
－０．２８≦１／ν
０
≦０．００
なる条件を満足することを特徴とするズームレンズ。
続きを表示（約 1,200 文字）【請求項２】
前記回折面を有するレンズ群の焦点距離をｆｉ、前記回折面の焦点距離をｆｍｉとするとき、
０．１５≦ｆｉ／ｆｍｉ≦１０．００
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記複数のレンズ群の光軸上の厚みの総和をＤｓｕｍ、前記ズームレンズの無限遠物体に合焦した状態かつ広角端および望遠端での焦点距離をそれぞれｆｗおよびｆｔとするとき、
０．０５≦Ｄｓｕｍ／√（ｆｗ・ｆｔ）≦０．８０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記複数のレンズ群の光軸上の厚みの総和をＤｓｕｍ、前記ズームレンズの無限遠物体に合焦した状態かつ望遠端での焦点距離をｆｔ、前記ズームレンズの無限遠物体に合焦した状態かつ望遠端での半画角をωＴとするとき、
０．１≦Ｄｓｕｍ／（ｆｔ・ｔａｎωＴ）≦２．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記複数のレンズ群のうち物体側から数えてｉ番目のレンズ群における最も像側のレンズ面の曲率半径をＲｉ２、（ｉ＋１）番目のレンズ群における最も物体側のレンズ面の曲率半径をＲ（ｉ＋１）１とするとき、
｜（Ｒ（ｉ＋１）１－Ｒｉ２）／（Ｒ（ｉ＋１）１＋Ｒｉ２）｜≦２．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記複数のレンズ群は、物体側から像側へ順に配置された、負の屈折力の第１レンズ群と、正の屈折力の第２レンズ群とを有し、
前記第１レンズ群の焦点距離をｆ１、前記第２レンズ群の焦点距離をｆ２とするとき、
－２．１≦ｆ１／ｆ２≦－１．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記複数のレンズ群は、物体側から像側へ順に配置された、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群とを有し、
前記第２レンズ群の焦点距離をｆ２、前記ズームレンズの無限遠物体に合焦した状態かつ望遠端での焦点距離をｆｔとするとき、
－０．８０≦ｆ２／ｆｔ≦－０．０５
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
少なくとも１つの屈折面を有することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記回折面を有するレンズ群が、２つ以下のレンズにより構成されていることを特徴する請求項１に記載のズームレンズ。
【請求項１０】
前記複数のレンズ群がそれぞれ、２つ以下のレンズにより構成されていることを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は，撮像に適したズームレンズに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ズームレンズとして、特許文献１には、回折光学素子を使用して色収差を補正したものが開示されている。特許文献２には、材料の相変化を利用して変倍効果を得るメタサーフェスズームレンズが開示されている。特許文献３には、メタサーフェスレンズを光軸に直交する方向に移動させることで変倍効果を得るズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－１９７２７３号公報
米国特許公開２０２１／３３３５７５号公報
米国特許公開２０２１／２３１９０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなズームレンズでは、より良好な光学性能が求められている。
【課題を解決するための手段】
【０００５】
本発明の一側面としてのズームレンズは、複数のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化する。複数のレンズ群のうち少なくとも１つのレンズ群は、波長分散が制御された回折面を有し、該回折面のアッベ数ν
０
が、
－０．２８≦１／ν
０
≦０．００
なる条件を満足することを特徴とする。アッベ数ν
０
については後述する。
【０００６】
また本発明の他の一側面としてのズームレンズは、複数のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化する。複数のレンズ群のうち少なくとも１つのレンズ群は、波長分散が制御された回折面を有し、複数のレンズ群のうち少なくとも１つのレンズ群は、屈折面を有する。回折面のアッベ数をν
０
が、
１／ν
０
≦０．００
なる条件を満足することを特徴とする。なお、上記ズームレンズを有する撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
従来よりも良好な光学性能を有するズームレンズを提供することができる。
【図面の簡単な説明】
【０００８】

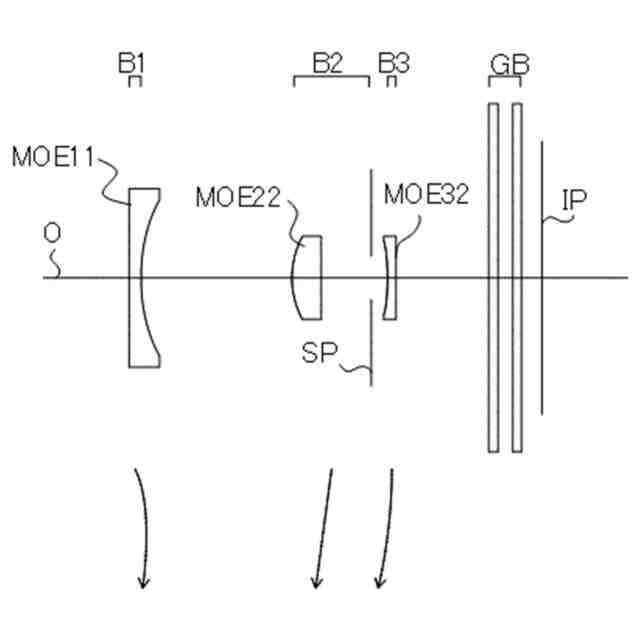

実施例１のズームレンズの断面図。

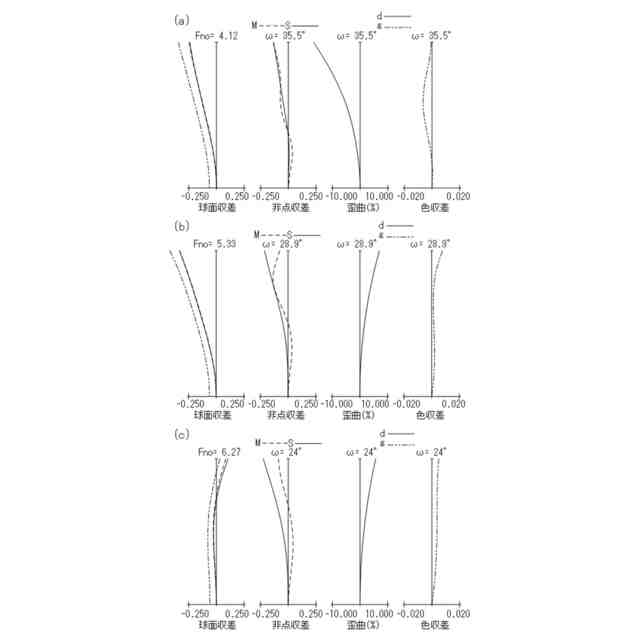

実施例１のズームレンズの広角端、中間ズーム位置および望遠端での収差図。
実施例２のズームレンズの断面図。
実施例２のズームレンズの広角端、中間ズーム位置および望遠端での収差図。
実施例３のズームレンズの断面図。
実施例３のズームレンズの広角端、中間ズーム位置および望遠端での収差図。
実施例４のズームレンズの断面図。
実施例４のズームレンズの広角端、中間ズーム位置および望遠端での収差図。
実施例５のズームレンズの断面図。
実施例５のズームレンズの広角端、中間ズーム位置および望遠端での収差図。
実施例１～５のズームレンズを備えた撮像装置を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。
【００１０】
図１、図３、図５、図７および図９はそれそれ、実施例１～５のズームレンズの広角端で構成を示している。Ｏは光軸を示している。Ｂｉ（ｉは物体側から数えたときの順番）は第ｉレンズ群、ＭＯＥは波長分散が制御された（以下、分散制御されたという）回折面を示している。ＭＯＥに付された左側の数字はその回折面が含まれるレンズ群（第ｉレンズ群）を示し、右側の１はその回折面が回折光学素子（レンズ）の物体側の面であることを、２はその回折面が回折光学素子の像側の面であることを示している。
（【００１１】以降は省略されています）
