公開番号2025174318
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080572
出願日2024-05-17
発明の名称レベル計、レベル計システム、およびレベル計システム用通信アダプタ
出願人株式会社キーエンス
代理人弁理士法人森本国際特許事務所
主分類G01F 23/00 20220101AFI20251120BHJP(測定;試験)
要約【課題】外部機器との通信が容易なレベル計を提供する。

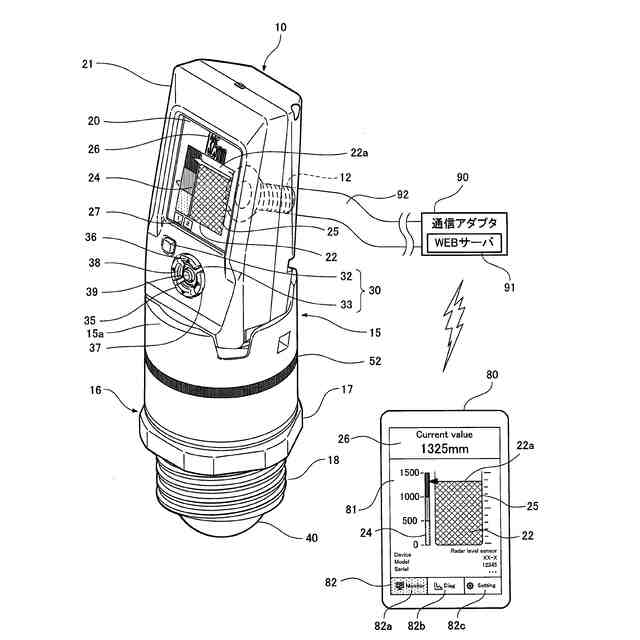

【解決手段】レベル計10は、レベル決定部と、WEBサーバ51とを備える。レベル決定部は、容器内の媒体のレベルを決定する。WEBサーバ51は、レベル決定部で決定されるレベルを示すモニタWEB画面81を提供するWEBサーバ51を備える。
【選択図】図2
特許請求の範囲【請求項１】
容器内の媒体のレベルに応じた検出信号を生成する検出素子と、
前記容器に関する設定情報を記憶するメモリと、
前記検出素子により生成される検出信号に基づいて距離と信号強度とに関する検出波形を取得すると共に、前記検出波形と前記設定情報とに基づいて前記レベルを決定するレベル決定部と、
前記レベル決定部で決定される前記レベルを示すモニタ画面、および前記設定情報を設定する設定画面を表示する表示部と、
前記設定情報を設定するための操作入力を受け付ける操作部と、
前記レベル決定部で決定される前記レベルを示すモニタＷＥＢ画面、および前記設定情報と前記検出波形とを関連付けて表示する診断ＷＥＢ画面とを提供するＷＥＢサーバと、
を備えるレベル計。
続きを表示（約 1,700 文字）【請求項２】
前記診断ＷＥＢ画面は、
前記容器と前記レベル計を模した表示、および前記レベル決定部が決定した前記レベルに応じた表示が行われる容器表示領域と、
前記検出波形に応じた表示が行われる波形表示領域と、
前記設定情報に応じた表示が行われる設定表示領域と、
を含む、請求項１に記載のレベル計。
【請求項３】
前記診断ＷＥＢ画面は、前記レベル計の操作方法を説明する表示が行われるトラブルシューティング表示領域をさらに含む、請求項２に記載のレベル計。
【請求項４】
前記容器表示領域および前記波形表示領域の表示は、前記設定情報に応じてスケーリングされる、請求項２に記載のレベル計。
【請求項５】
前記容器表示領域および前記波形表示領域の少なくとも一方には、前記設定情報に応じて、容器上面図形、容器下面図形、近傍マスク領域図形、遠方マスク領域図形が表示され、
前記上面図形は、前記レベル計から前記容器の上面までの上面距離を示す図形であり、
前記下面図形は、前記レベル計から前記容器の下面までの下面距離を示す図形であり、
前記近傍マスク領域図形は、前記レベル計による前記レベルの検出対象となる範囲のうち前記レベル計に近い側の近傍境界を示す図形であり、
前記遠方マスク領域図形は、前記レベル計による前記レベルの検出対象となる範囲のうち前記レベル計から遠い側の遠方境界を示す図形である、
請求項２に記載のレベル計。
【請求項６】
前記設定表示領域は、前記上面距離、前記下面距離、前記近傍境界、前記遠方境界の数値を入力する操作を受け付ける設定入力欄を含み、
前記容器上面図形、前記容器下面図形、前記近傍マスク領域図形、前記遠方マスク領域図形の表示は、前記設定入力欄に入力された数値に応じて動的に変化する、請求項５に記載のレベル計。
【請求項７】
前記ＷＥＢサーバは、前記設定情報を記述した設定ファイルを受け付けることで、前記レベル計の前記メモリに記憶されている前記設定情報を、前記設定ファイルに記述された内容に更新させる、請求項１に記載のレベル計。
【請求項８】
容器内の媒体のレベルに応じた検出信号を生成する検出素子と、前記容器に関する設定情報を記憶するメモリと、前記検出素子により生成される検出信号に基づいて距離と信号強度とに関する検出波形を取得すると共に、前記検出波形と前記設定情報とに基づいて前記レベルを決定するレベル決定部と、前記レベル決定部で決定される前記レベルを示すモニタ画面、および前記設定情報を設定する設定画面を表示する表示部と、前記設定情報を設定するための操作入力を受け付ける操作部と、を備えるレベル計と、
前記レベル計と通信すると共に、前記レベル決定部で決定される前記レベルを示すモニタＷＥＢ画面および前記設定情報と前記検出波形とを関連付けて表示する診断ＷＥＢ画面とを提供するＷＥＢサーバと、
前記ＷＥＢサーバと通信すると共に、前記モニタＷＥＢ画面および前記診断ＷＥＢ画面を表示するＷＥＢブラウザを動作させる通信端末と、
を含むレベル計システム。
【請求項９】
請求項８に記載のレベル計システムにおいて前記レベル計から前記通信端末にかけての通信を中継する、レベル計システム用通信アダプタであって、
前記ＷＥＢサーバを備え、
前記レベル計が出力する第１の通信プロトコルの信号を受信して、前記レベル決定部で決定される前記レベル、前記検出波形、前記設定情報を含むレベル計情報を取得し、
前記レベル計情報、前記モニタＷＥＢ画面のデータ、前記診断ＷＥＢ画面のデータを含むＷＥＢブラウザ用情報を、前記通信端末が受け付ける第２の通信プロトコルで前記通信端末へ送信するレベル計システム用通信アダプタ。
【請求項１０】
前記通信端末に対して無線通信を行う無線通信インタフェースをさらに備える、請求項９に記載のレベル計システム用通信アダプタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、収容物のレベルを測定するレベル計、レベル計を含むレベル計システム、およびレベル計システム用通信アダプタに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
液体、粉体、粒体などの、流動性を持つ物質を貯留する容器において、物質の界面の高さ、すなわちレベル（液面レベル、粉体上面レベルなど）を測定するレベル計が用いられることがある。こうしたレベル計は、測定されたレベルをユーザに対して表示する機能を備えている。例えば特許文献１に記載のレベル計は、測定された液面レベルを表示する表示部を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－００２０９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のレベル計においては、測定された界面レベルの現在値は、表示部に数値で表示される。ここで、一般的にレベル計が直接計測しているのはレベル計から界面までの距離であり、この距離をレベルに変換するためには、容器に関する情報（容器の高さ等）を適切に設定しなければならない。しかしながら、レベルの現在値が表示されるだけでは、ユーザは、現在設定されている容器に関する情報が、適切に設定されているかどうか、視覚的に把握することができない。
【０００５】
また、レベル計に外部機器が接続されることがあるが、その外部機器はレベル計との通信機能を備えたものである必要があった。すなわち、レベル計が信号の入出力を行うための通信プロトコルに対応した外部機器でなければ、レベル計の測定したレベルの状態を表示したり、レベル計の動作設定を変更することに用いたりすることはできなかった。
【０００６】
上記の問題に鑑み、本発明は、容器に関する設定が視覚的に把握し易く、かつ外部機器との通信が容易なレベル計、レベル計を含むレベル計システム、およびレベル計システム用通信アダプタを提供することを課題とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明に係る実施形態の一例としてのレベル計は、検出素子と、メモリと、レベル決定部と、表示部と、操作部と、ＷＥＢサーバとを備える。検出素子は、容器内の媒体のレベルに応じた検出信号を生成する。メモリは、容器に関する設定情報を記憶する。レベル決定部は、検出素子により生成される検出信号に基づいて距離と信号強度とに関する検出波形を取得すると共に、検出波形と設定情報とに基づいてレベルを決定する。表示部は、レベル決定部で決定されるレベルを示すモニタ画面、および設定情報を設定する設定画面を表示する。操作部は、設定情報を設定するための操作入力を受け付ける。ＷＥＢサーバは、レベル決定部で決定されるレベルを示すモニタＷＥＢ画面、および設定情報と検出波形とを関連付けて表示する診断ＷＥＢ画面とを提供する。
【０００８】
また、本発明に係る実施形態の別例としてのレベル計システムは、レベル計と、ＷＥＢサーバと、通信端末とを含む。前記レベル計は、容器内の媒体のレベルに応じた検出信号を生成する検出素子と、容器に関する設定情報を記憶するメモリと、検出素子により生成される検出信号に基づいて距離と信号強度とに関する検出波形を取得すると共に、検出波形と設定情報とに基づいてレベルを決定するレベル決定部と、レベル決定部で決定されるレベルを示すモニタ画面、および設定情報を設定する設定画面を表示する表示部と、設定情報を設定するための操作入力を受け付ける操作部と、を備える。前記ＷＥＢサーバは、レベル計と通信すると共に、レベル決定部で決定されるレベルを示すモニタＷＥＢ画面および設定情報と検出波形とを関連付けて表示する診断ＷＥＢ画面とを提供する。通信端末は、ＷＥＢサーバと通信すると共に、モニタＷＥＢ画面および診断ＷＥＢ画面を表示するＷＥＢブラウザを動作させる。
【０００９】
また、本発明に係る実施形態のさらなる別例としてのレベル計システム用通信アダプタは、上述のレベル計システムにおいてレベル計から通信端末にかけての通信を中継する。レベル計システム用通信アダプタは、ＷＥＢサーバを備える。またレベル計システム用通信アダプタは、レベル計が出力する第１の通信プロトコルの信号を受信して、レベル決定部で決定されるレベル、検出波形、設定情報を含むレベル計情報を取得し、レベル計情報、モニタＷＥＢ画面のデータ、診断ＷＥＢ画面のデータを含むＷＥＢブラウザ用情報を、通信端末が受け付ける第２の通信プロトコルで通信端末へ送信する。
【発明の効果】
【００１０】
本発明によれば、容器に関する設定情報が検出波形と関連付けて表示されるため、設定情報が視覚的に把握し易い。また、ＷＥＢサーバによってモニタＷＥＢ画面および診断ＷＥＢ画面が提供されるため、ＷＥＢブラウザを備えた外部機器とレベル計との通信が容易である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
