公開番号2025173345
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078895
出願日2024-05-14
発明の名称液晶表示装置
出願人TOPPANホールディングス株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G02F 1/1335 20060101AFI20251119BHJP(光学)
要約【課題】反射表示の明るさはスポイルせず、透過表示領域を拡げることができ、かつ光リークの増大を抑制する。

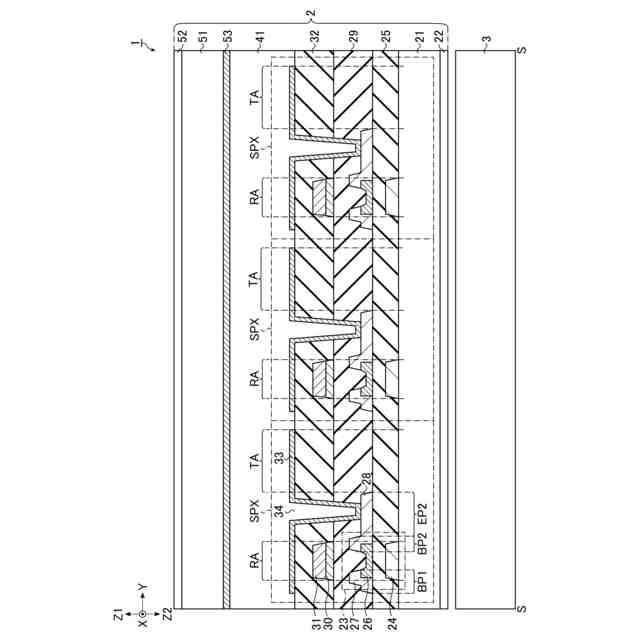

【解決手段】液晶表示装置1は、バックライト3と液晶パネル2とを含む。液晶パネル2は、バックライトの上方に設けられる第1基板21と、ゲート電極24を含み、第1基板の表面の上に設けられるボトムゲート型の薄膜トランジスタ23と、薄膜トランジスタの上方に設けられる第1反射膜30と、第1反射膜の上方に設けられる第2反射膜31と、第2反射膜の上に設けられる絶縁膜32と、絶縁膜の上に設けられる画素電極33とを含む。第1反射膜30は、第2反射膜31よりも光の反射率が低い。
【選択図】図2
特許請求の範囲【請求項１】
バックライトと、
前記バックライトの上方に設けられる第１基板と、
ゲート電極を含み、前記第１基板の表面の上に設けられるボトムゲート型の薄膜トランジスタと、
前記薄膜トランジスタの上方に設けられる第１反射膜と、
前記第１反射膜の上方に設けられる第２反射膜と、
前記第２反射膜の上に設けられる絶縁膜と、
前記絶縁膜の上に設けられる画素電極と
を含む、液晶パネルと
を備え、

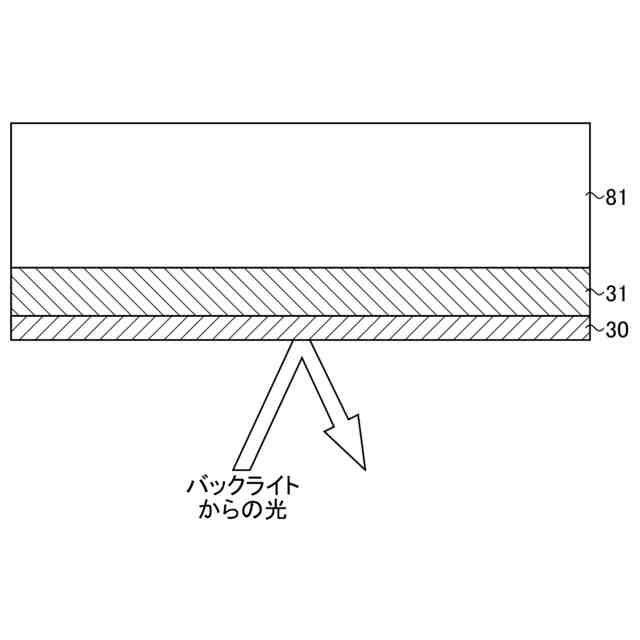

前記第１反射膜は、前記第２反射膜よりも光の反射率が低い、
液晶表示装置。
続きを表示（約 770 文字）【請求項２】

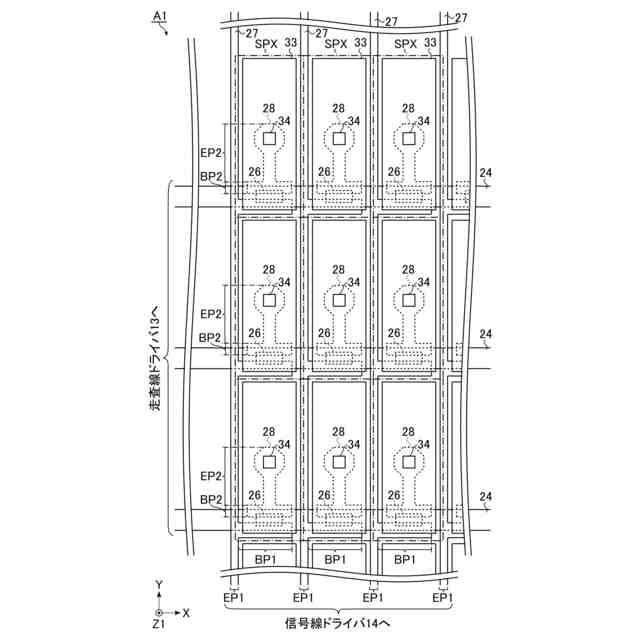

前記第１反射膜は、前記第１基板の前記表面に垂直な第１方向において前記ゲート電極と対向している、
請求項１記載の液晶表示装置。
【請求項３】
前記液晶パネルは、複数の画素を含み、
前記複数の画素の各々は、複数のサブピクセルを含み、

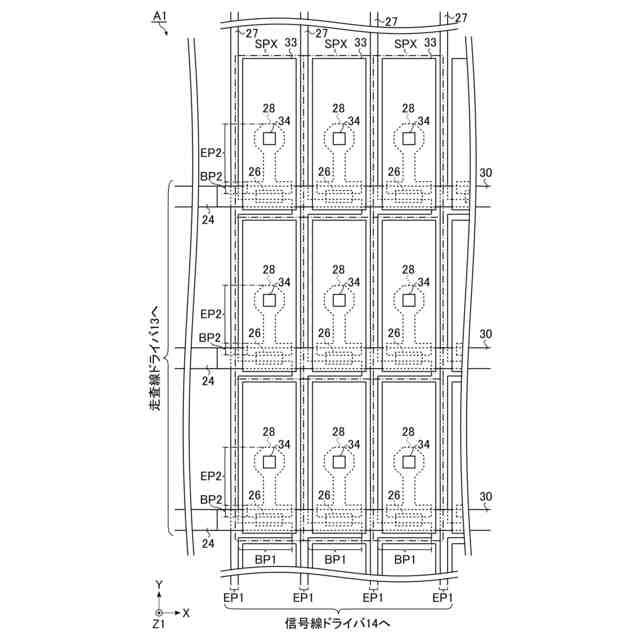

前記複数のサブピクセルの各々において、前記第１反射膜は、前記第１方向において前記ゲート電極と略同一の面積を有する、
請求項２記載の液晶表示装置。
【請求項４】
前記複数のサブピクセルの各々において、前記第１反射膜は、前記第１方向において前記ゲート電極と略同一の形状を有する、
請求項３記載の液晶表示装置。
【請求項５】

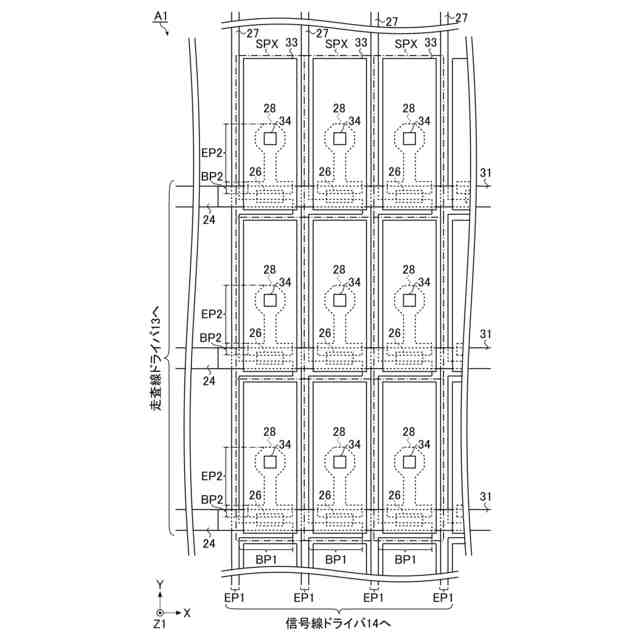

前記複数のサブピクセルの各々において、前記第２反射膜は、前記第１方向において前記第１反射膜と略同一の面積を有する、
請求項３記載の液晶表示装置。
【請求項６】
前記複数のサブピクセルの各々において、前記第２反射膜は、前記第１方向において前記第１反射膜と略同一の形状を有する、
請求項５記載の液晶表示装置。
【請求項７】
前記第２反射膜は、アルミニウム又はアルミニウムを含む合金を含む、
請求項１乃至６のいずれか１項記載の液晶表示装置。
【請求項８】

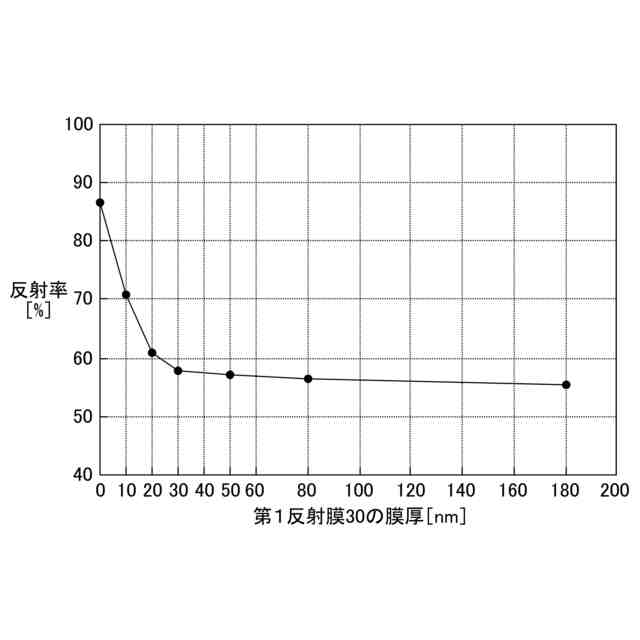

前記第１反射膜は、モリブデン又はモリブデンを含む合金を含む、
請求項７記載の液晶表示装置。
【請求項９】
前記第１反射膜は、クロム又はクロムを含む合金を含む、
請求項７記載の液晶表示装置。
【請求項１０】
前記第１反射膜は、樹脂を含む、
請求項７記載の液晶表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液晶表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
透過表示領域と反射表示領域の両方を備えることにより、直射日光下でも画面が見やすいなど、屋外での視認性を高める半透過型液晶表示技術が注目されている。例えば、半透過型液晶表示装置は、透過型液晶表示と反射型液晶表示を組み合わせた構成を有する。
【０００３】
反射型液晶表示は、最も単純には、公知である透過型液晶表示装置の画素電極を、透明な材料から光の反射率が高い材料に変更することにより実現できる。しかし、この構成を採ると、液晶層を挟んで対向する２つの電極の材料が互いに異なるため、液晶層との接触電位が夫々異なることとなり、液晶の焼き付き、フリッカの増大、電極の腐食などを引き起こしやすい。
【０００４】
特許文献１には、反射型液晶表示装置として、外光の反射を担う光反射膜と、液晶層に電圧を印加する画素電極とを、絶縁膜を介して別層とし、画素電極と対向電極の材料を従来通りＩＴＯ（Indium Tin Oxide）同士に揃えることができる構成が例示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－７９２０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、光反射膜の材料の候補としては、アルミニウム、銀などの光の反射率が比較的高い金属が好ましく、現実的には、耐ヒロック性、耐マイグレーション性などから、アルミニウムを主成分とした合金が好適に用いられる。
【０００７】
図１０は、特許文献１に記載の反射型液晶表示装置の構成の一部を示す断面図である。図１０では、説明のために特許文献１とは異なる符号を付けている。図１０に示すように、特許文献１に記載の反射型液晶表示装置では、ボトムゲート型のＴＦＴ（Thin Film Transistor）素子１１１の上部を覆うように、層間絶縁膜１２１を挟んで光反射膜１２２が配置され、更に光反射膜１２２の上方に、絶縁膜１２３を挟んで画素電極１２４が配置されている。この構成を採ると、ＴＦＴの上部を光反射部として使うことができ、その分、反射表示できる面積が増え、より明るい反射表示を得ることができるメリットがある。
【０００８】
しかし、ＴＦＴには、チャネル部に光が入射すると電流リーク（以下、「光リーク」と表記する）が発生し、液晶層にかけるべき電圧の保持が不十分になって表示品位が低下する欠点がある。
【０００９】

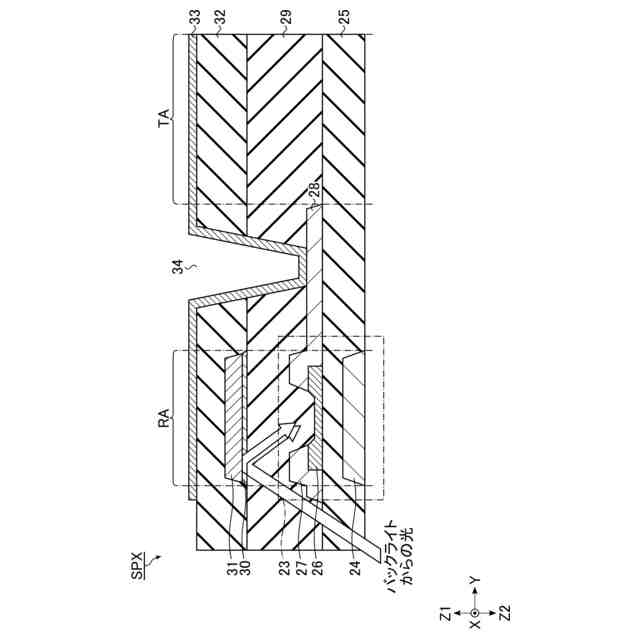

ここで、例えば、図１０の構成を半透過型液晶表示装置に適用した場合を考える。この場合の構成の一例を図１１に示す。図１１の構成では、画素電極１２４の上側から入射する外光が光反射膜１２２によって強く反射されて比較的明るい表示が得られる。例えば、光反射膜１２２を、比較的高い光の反射率を有する金属膜であるアルミニウム又はアルミニウム合金によって形成すると、視認方向へ光がより強く反射されて比較的明るい表示が得られるようになる。その一方で、比較的高い光の反射率を有する金属膜がチャネル上部に配置されるため、ＴＦＴの下側から照射されるバックライトからの光が光反射膜１２２によってより強く反射されてＴＦＴのチャネル部に入射することにより、光リークの増大につながる恐れがある。
【００１０】
そこで、本発明は、反射表示の明るさはスポイルせず、透過表示領域を拡げることができ、かつ光リークの増大を抑制できる液晶表示装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
