公開番号2025173251
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078750
出願日2024-05-14
発明の名称空中映像入力端末
出願人MIRAI BAR株式会社
代理人弁理士法人レクシード・テック
主分類G06F 3/04817 20220101AFI20251119BHJP(計算;計数)
要約【課題】車内等の揺れの影響を受ける環境下においても、誤選択を抑制可能な空中映像入力端末を提供する。
【解決手段】映像を表示する表示面11aを有する映像表示部11と、前記映像を空中の結像面13に実像として結像可能とする3Dプレート12と、空中結像面13におけるスワイプジェスチャ操作を検知するジェスチャ検知部と、空中結像面13に表示された複数のアイコンのうち、ユーザによる前記アイコンの選択決定を示す操作入力を取得する操作入力取得部と、を含み、前記複数のアイコンは、前記スワイプジェスチャ操作によって空中結像面13を所定の経路に沿って移動可能に配置されており、前記操作入力取得部は、空中結像面13に選択決定可能領域を設定し、前記選択決定可能領域内の前記アイコンのみを選択決定可能とされている、空中映像入力端末10。
【選択図】図1

特許請求の範囲【請求項１】
映像を表示する表示面を有する映像表示部と、
前記映像を空中の結像面に実像として結像可能とする３Ｄプレートと、
前記空中結像面におけるスワイプジェスチャ操作を検知するジェスチャ検知部と、
前記空中結像面に表示された複数のアイコンのうち、ユーザによる前記アイコンの選択決定を示す操作入力を取得する操作入力取得部と、
を含み、
前記複数のアイコンは、前記スワイプジェスチャ操作によって前記空中結像面を所定の経路に沿って移動可能に配置されており、
前記操作入力取得部は、前記空中結像面に選択決定可能領域を設定し、前記選択決定可能領域内の前記アイコンのみを選択決定可能とされている、空中映像入力端末。
続きを表示（約 790 文字）【請求項２】
前記選択決定可能領域内の前記アイコンの表示面積は、１０００ｍｍ
２
以上である、請求項１記載の空中映像入力端末。
【請求項３】
前記選択決定を示す操作は、前記スワイプジェスチャ操作後のタップ操作である、請求項１又は２記載の空中映像入力端末。
【請求項４】
前記選択決定を示す操作は、前記スワイプジェスチャ操作後の前記スワイプジェスチャ操作におけるスワイプ方向と直交する方向へのスワイプ操作である、請求項１又は２記載の空中映像入力端末。
【請求項５】
前記複数のアイコンのうち、前記選択決定可能領域内の前記アイコンの表示面積が最大とされる、請求項１～４のいずれか一項に記載の空中映像入力端末。
【請求項６】
前記複数のアイコンのうち、前記選択決定可能領域内の前記アイコンが強調表示される、請求項１～５のいずれか一項に記載の空中映像入力端末。
【請求項７】
前記所定の経路は、環状である、請求項１～６のいずれか一項に記載の空中映像入力端末。
【請求項８】
前記選択決定可能領域は、前記空中結像面の下部中央である、請求項７記載の空中映像入力端末。
【請求項９】
前記所定の経路は、複数あり、
前記操作入力取得部は、前記選択決定可能領域を、前記複数の所定の経路の経路毎に設定する、請求項１～６のいずれか一項に記載の空中映像入力端末。
【請求項１０】
前記所定の経路は、二つであり、
前記二つの所定の経路は、直交しており、
前記操作入力取得部は、前記選択決定可能領域を、前記二つの所定の経路の交差部分に設定する、請求項１～６のいずれか一項に記載の空中映像入力端末。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、空中映像入力端末に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車内の空中に実像を形成させる自動車用空中結像装置が提案されている（特許文献１）。当該装置は、空中に結像された画像により非接触で操作可能なものである。
【先行技術文献】
【特許文献】
【０００３】
特許第７１２１０８０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、走行による揺れの影響を受けるカーナビゲーションシステム等の車載端末では、空中に実像として形成されたアイコンの選択決定操作において、誤って隣のアイコンが選択されてしまう等の誤選択を招くおそれがある。
【０００５】
そこで、本発明は、車内等の揺れの影響を受ける環境下においても、誤選択を抑制可能な空中映像入力端末を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の空中映像入力端末は、
映像を表示する表示面を有する映像表示部と、
前記映像を空中の結像面に実像として結像可能とする３Ｄプレートと、
前記空中結像面におけるスワイプジェスチャ操作を検知するジェスチャ検知部と、
前記空中結像面に表示された複数のアイコンのうち、ユーザによる前記アイコンの選択決定を示す操作入力を取得する操作入力取得部と、
を含み、
前記複数のアイコンは、前記スワイプジェスチャ操作によって前記空中結像面を所定の経路に沿って移動可能に配置されており、
前記操作入力取得部は、前記空中結像面に選択決定可能領域を設定し、前記選択決定可能領域内の前記アイコンのみを選択決定可能とされている。
【発明の効果】
【０００７】
本発明の空中映像入力端末によれば、スワイプジェスチャ操作により選択決定可能領域内へと移動されたアイコンのみを選択決定可能とされているため、車内等の揺れの影響を受ける環境下においても、誤選択を抑制可能である。
【図面の簡単な説明】
【０００８】

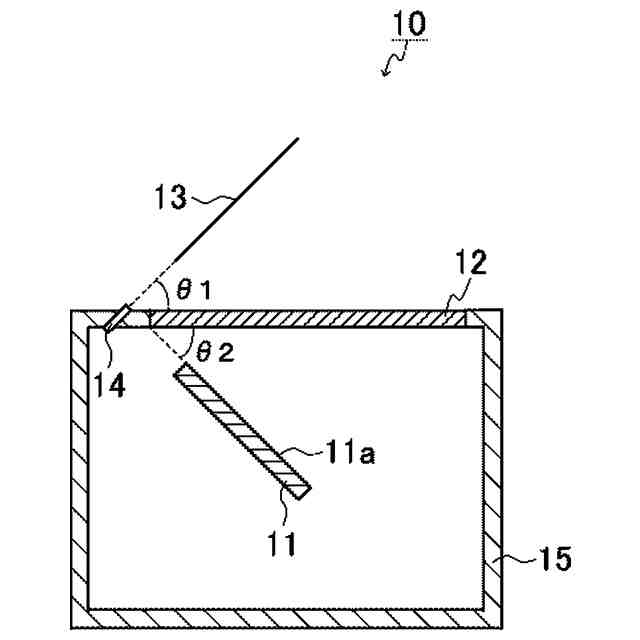

図１は、本発明の空中映像入力端末の構成の一例を示す模式断面図である。
図２は、本発明における空中結像面に表示される映像の例を示す図である。

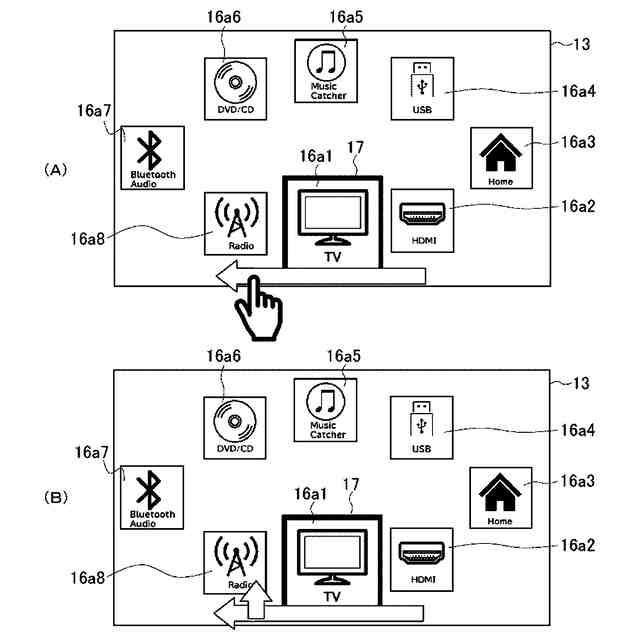

図３は、本発明における選択決定を示す操作の例について説明する図である。

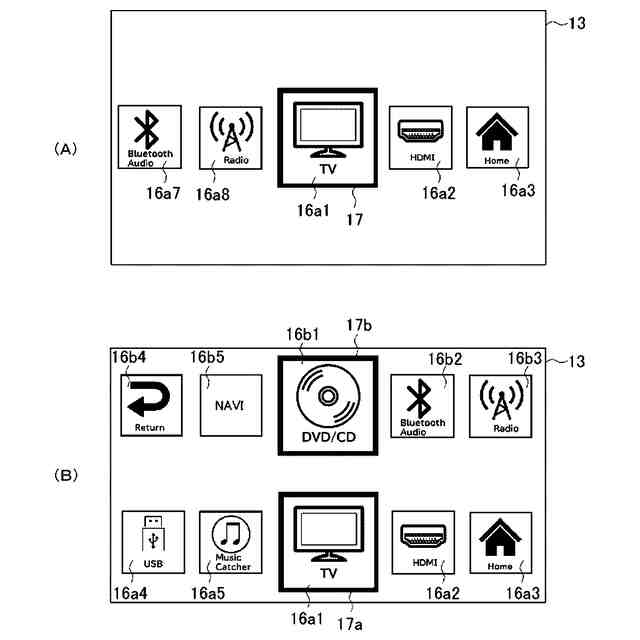

図４は、本発明における空中結像面に表示される映像の別の例を示す図である。

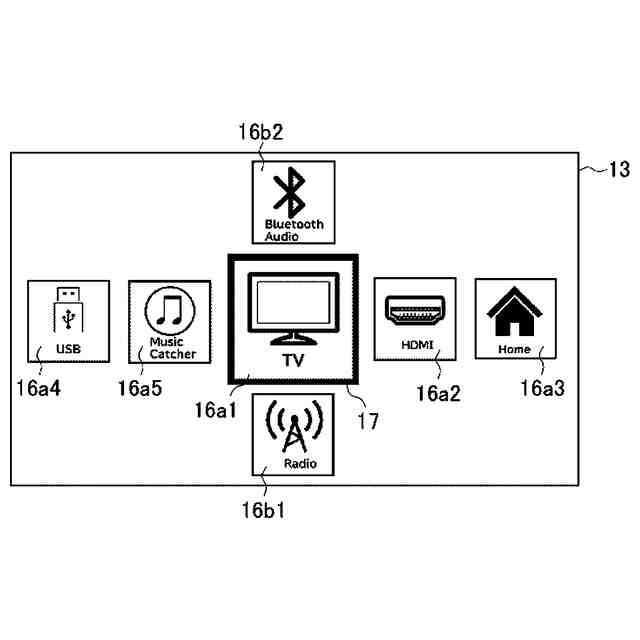

図５は、本発明における空中結像面に表示される映像のさらに別の例を示す図である。
【発明を実施するための形態】
【０００９】
本発明の空中映像入力端末について、例を挙げて説明する。ただし、本発明は、下記の例に限定されない。なお、以下の図１～図５において、同一部分には同一符号を付し、その説明を省略する場合がある。また、図面においては、説明の便宜上、各部の構造は適宜簡略化して示す場合があり、各部の寸法比等は、実際とは異なり、模式的に示す場合がある。
【００１０】
図１は、本発明の空中映像入力端末の構成の一例を示す模式断面図である。図１に示すとおり、本例の空中映像入力端末１０は、映像表示部１１と、３Ｄプレート１２と、センサー１４と、筐体１５と、を含む。筐体１５は、中空の直方体状であり、上部に矩形状の開口が形成されている。また、図示していないが、空中映像入力端末１０は、さらに、筐体１５の内部等に配置される制御部を含む。センサー１４及び前記制御部は、後述のジェスチャ検知部及び操作入力取得部として機能する。なお、本例の空中映像入力端末１０において、筐体１５の有無は、任意であり、空中映像入力端末１０は、それを備えていなくともよい。
（【００１１】以降は省略されています）
