公開番号2025173247
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078743
出願日2024-05-14
発明の名称鋼製フレーム
出願人積水ハウス株式会社,日本製鉄株式会社
代理人個人,個人
主分類E04B 2/56 20060101AFI20251119BHJP(建築物)
要約【課題】本発明は、効率的に製造できる鋼製フレームを提供する。
【解決手段】鋼製フレーム1は、長尺な一対の縦枠2と、前記一対の縦枠2の間に架設される複数の横枠3a～3dと、を備え、前記一対の縦枠2は、互いに接近する方向に突き出してそれぞれ長尺方向に沿って形成されるヒレ部21を有し、前記横枠3a～3dは、長尺方向に延びる2つの側板部30と、前記側板部30の一方の側縁同士を接続する接続板部31とを有し、溝状に形成される本体部34と、前記側板部30の他方の側縁からそれぞれ前記接続板部31と平行な方向にそれぞれ形成される鍔部32と、を有し、前記鍔部32の端部が前記縦枠2の前記ヒレ部21に当接して接合される。

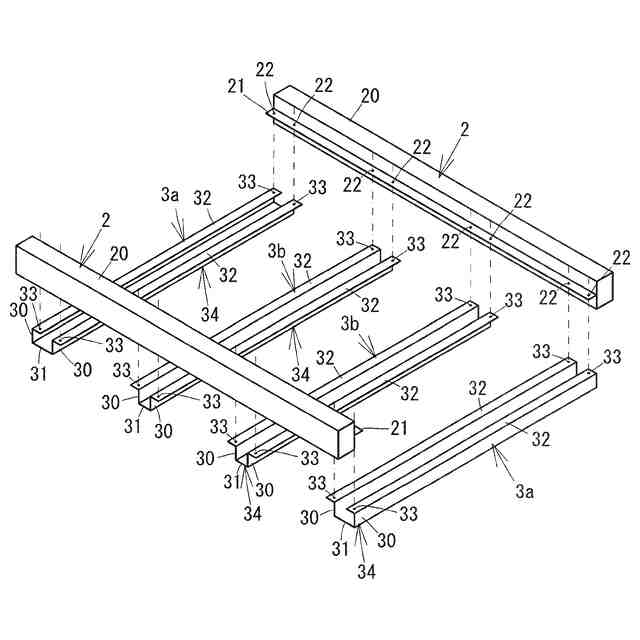

【選択図】図1
特許請求の範囲【請求項１】
長尺な一対の縦枠と、前記一対の縦枠の間に架設される複数の横枠と、を備え、
前記一対の縦枠は、互いに接近する方向に突き出してそれぞれ長尺方向に沿って形成されるヒレ部を有し、
前記横枠は、
長尺方向に延びる２つの側板部と、前記側板部の一方の側縁同士を接続する接続板部とを有し、溝状に形成される本体部と、
前記側板部の他方の側縁からそれぞれ前記接続板部と平行な方向にそれぞれ形成される鍔部と、を有し、
前記横枠の前記鍔部の端部が前記縦枠の前記ヒレ部に当接して接合される、
鋼製フレーム。
続きを表示（約 860 文字）【請求項２】
前記側板部の間で、前記鍔部に接合される補強板材を更に備え、
前記補強板材の厚さは前記側板部の幅よりも短く形成されており、前記鍔部にスペーサを介して前記補強板材が接合され、
前記補強板材と前記接続板部とが面一に配置される、
請求項１に記載の鋼製フレーム。
【請求項３】
前記側板部の間で、前記鍔部に接合される補強板材を更に備え、
前記補強板材の厚さは前記側板部の幅と等しく形成される、
請求項１に記載の鋼製フレーム。
【請求項４】
前記横枠のうちの２本の横枠が前記一対の縦枠の長尺方向の両端にそれぞれ架設されて、前記一対の縦枠とともに矩形の外周を形成する外周横枠であり、
２本の前記外周横枠は、それぞれの外周側の前記鍔部が前記側板部の他方の側縁から互いに接近する方向に延びて形成される、
請求項１に記載の鋼製フレーム。
【請求項５】
前記横枠のうちの２本の横枠が前記一対の縦枠の長尺方向の両端にそれぞれ架設されて、前記一対の縦枠とともに矩形の外周を形成する外周横枠であり、
２本の前記外周横枠は、それぞれの外周側の前記鍔部の外周側の側縁から前記側板部と反対方向に延びる外周板が形成される、
請求項１に記載の鋼製フレーム。
【請求項６】

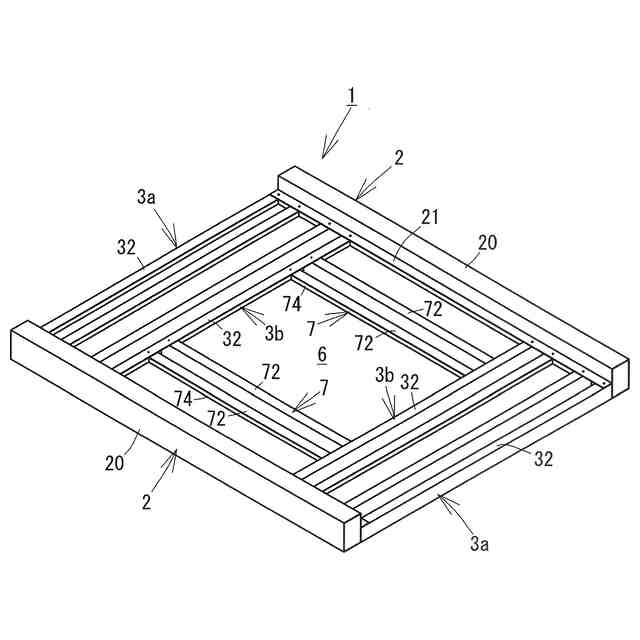

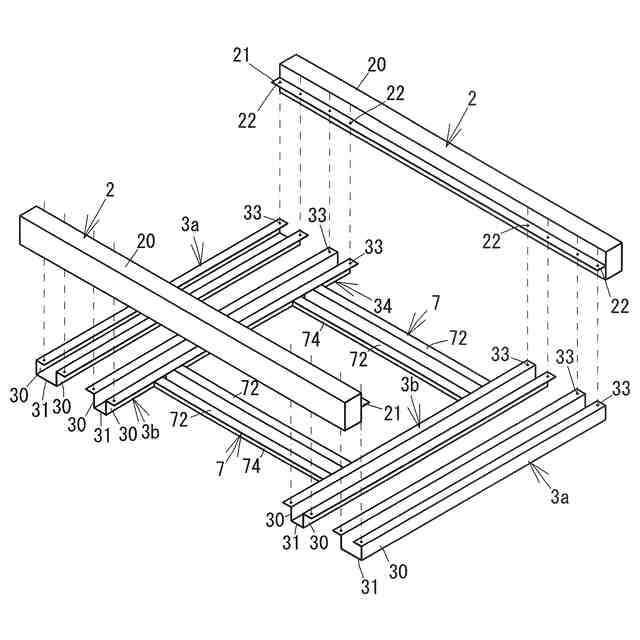

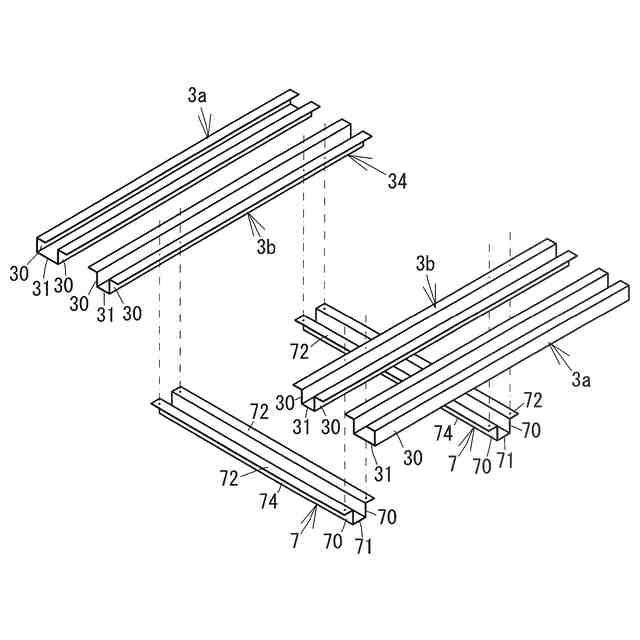

前記横枠のうち２本の横枠にＬアングルが架設され、
前記２本の横枠の互いに接近する鍔部に、それぞれ開口下地板が形成される、
請求項１に記載の鋼製フレーム。
【請求項７】
請求項１から請求項６のいずれかに記載の鋼製フレームを製造する製造方法であり、
作業面上に前記横枠を載置する工程と、
前記横枠の端部の上に前記ヒレ部が当接するように、前記縦枠を載置する工程と、
前記横枠の前記鍔部と前記縦枠の前記ヒレ部とを接合する工程と、
を有する鋼製フレームの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼製フレームに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来より、建物の内壁材の下地となる鋼製内壁枠のような鋼製フレームが知られている。鋼製内壁枠は、左右一対の縦枠の間に複数の横枠が架設されて形成されており、防湿シートや断熱材が貼り付けられて、建物の外周躯体に接続されるとともに、石膏ボードなどの内壁材がビス止めされて、建物の内壁面を形成する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－７０５０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、鋼製フレームを製造する際に、縦枠と横枠との組付作業は、同一方向から作業できれば、反転作業が不要となり効率的である。また、部材同士の接合の際には、一方の部材の端部を他方の部材の開口に差し込む作業がないほうが効率的である。
【０００５】
そこで本発明は、効率的に製造できる鋼製フレームを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決する第１の鋼製フレームは、長尺な一対の縦枠と、前記一対の縦枠の間に架設される複数の横枠と、を備え、前記一対の縦枠は、互いに接近する方向に突き出してそれぞれ長尺方向に沿って形成されるヒレ部を有し、前記横枠は、長尺方向に延びる２つの側板部と、前記側板部の一方の側縁同士を接続する接続板部とを有し、溝状に形成される本体部と、前記側板部の他方の側縁からそれぞれ前記接続板部と平行な方向にそれぞれ形成される鍔部と、を有し、前記横枠の前記鍔部の端部が前記縦枠の前記ヒレ部に当接して接合される。
【０００７】

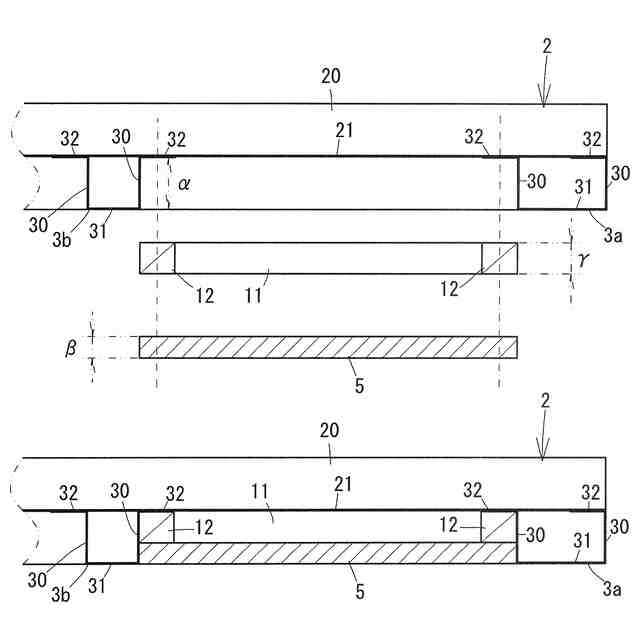

第２の鋼製フレームは、第１の鋼製フレームにおいて、前記側板部の間で、前記鍔部に接合される補強板材を更に備え、前記補強板材の厚さは前記側板部の幅よりも短く形成されており、前記鍔部にスペーサを介して前記補強板材が接合され、前記補強板材と前記接続板部とが面一に配置される。
【０００８】
第３の鋼製フレームは、第１の鋼製フレームにおいて、前記側板部の間で、前記鍔部に接合される補強板材を更に備え、前記補強板材の厚さは前記側板部の幅と等しく形成される。
【０００９】
第４の鋼製フレームは、第１から第３のいずれかの鋼製フレームにおいて、前記横枠のうちの２本の横枠が前記一対の縦枠の長尺方向の両端にそれぞれ架設されて、前記一対の縦枠とともに矩形の外周を形成する外周横枠であり、２本の前記外周横枠は、それぞれの外周側の前記鍔部が前記側板部の他方の側縁から互いに接近する方向に延びて形成される、
【００１０】

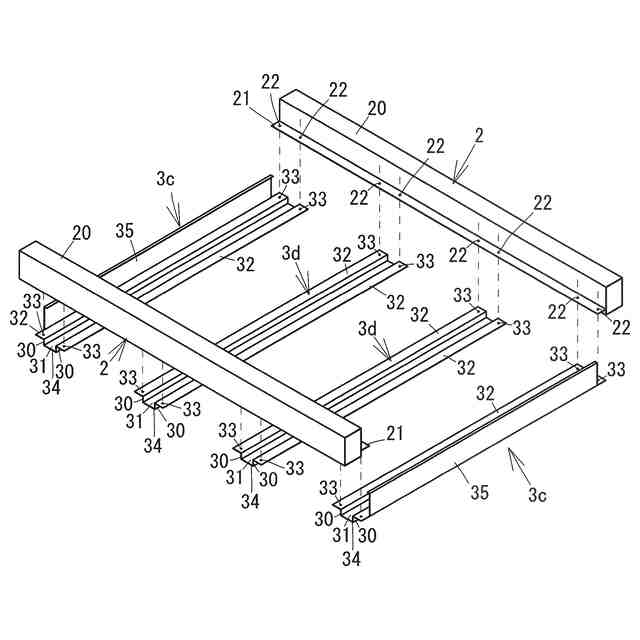

第５の鋼製フレームは、第１から第３のいずれかの鋼製フレームにおいて、前記横枠のうちの２本の横枠が前記一対の縦枠の長尺方向の両端にそれぞれ架設されて、前記一対の縦枠とともに矩形の外周を形成する外周横枠であり、２本の前記外周横枠は、それぞれの外周側の前記鍔部の外周側の側縁から前記側板部と反対方向に延びる外周板が形成される。
（【００１１】以降は省略されています）
