公開番号2025173094
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078472
出願日2024-05-14
発明の名称血糖値測定装置及び血糖値測定方法
出願人浜松ホトニクス株式会社
代理人個人,個人,個人
主分類A61B 5/1455 20060101AFI20251119BHJP(医学または獣医学;衛生学)
要約【課題】生体の血糖値を精度よく測定することが可能な血糖値測定装置及び血糖値測定方法を提供する。

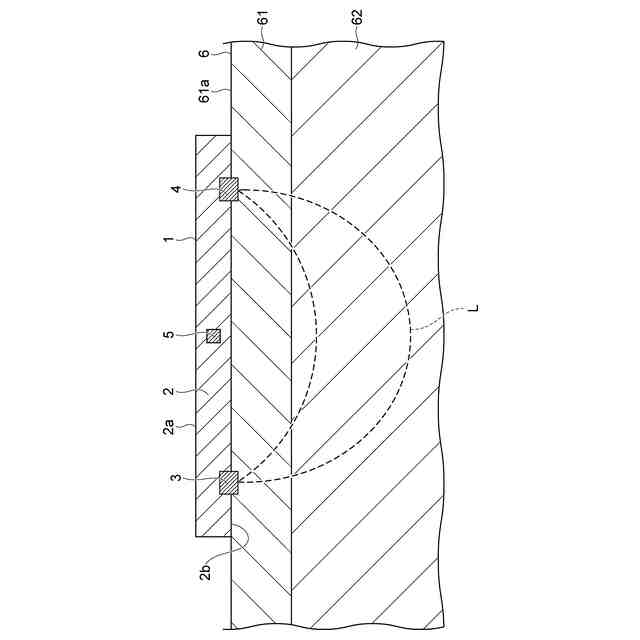

【解決手段】血糖値測定装置1は、生体6に対して測定光Lを出力する光出力部3と、生体6を透過した測定光Lを検出する光検出部4と、光検出部4の検出結果に基づいて生体6の血液の酸素化ヘモグロビン濃度に関する酸素化ヘモグロビン波形と生体6の血液の脱酸素化ヘモグロビン濃度に関する脱酸素化ヘモグロビン波形との時間的位相差を算出する時間的位相差算出部と、時間的位相差に基づいて生体6の血糖値を算出する血糖値算出部と、酸素化ヘモグロビン波形と脱酸素化ヘモグロビン波形との波形類似度を推定する類似度推定部と、血糖値の信頼度を推定する信頼度推定部と、を備えている。信頼度推定部は、波形類似度が小さいほど血糖値の信頼度が小さいと推定する。
【選択図】図1
特許請求の範囲【請求項１】
生体の血糖値を測定する血糖値測定装置であって、
前記生体に対して光を出力する光出力部と、
前記光出力部で出力されて前記生体を透過した前記光を検出する光検出部と、
前記光検出部の検出結果に基づいて前記生体の血液の酸素化ヘモグロビン濃度に関する酸素化ヘモグロビン波形と前記生体の血液の脱酸素化ヘモグロビン濃度に関する脱酸素化ヘモグロビン波形との時間的位相差を算出する時間的位相差算出部と、
前記時間的位相差算出部によって算出された前記時間的位相差に基づいて前記生体の前記血糖値を算出する血糖値算出部と、
前記酸素化ヘモグロビン波形と前記脱酸素化ヘモグロビン波形との波形類似度を推定する類似度推定部と、
前記血糖値算出部によって算出された前記血糖値の信頼度を推定する信頼度推定部と、を備え、
前記信頼度推定部は、前記波形類似度が小さいほど前記信頼度が小さいと推定する、血糖値測定装置。
続きを表示（約 1,500 文字）【請求項２】
前記類似度推定部は、前記酸素化ヘモグロビン波形を前記酸素化ヘモグロビン波形のピーク値で除算した酸素化ヘモグロビン規格化波形及び前記脱酸素化ヘモグロビン波形を前記脱酸素化ヘモグロビン波形のピーク値で除算した脱酸素化ヘモグロビン規格化波形に基づいて、前記波形類似度を推定する、請求項１に記載の血糖値測定装置。
【請求項３】
前記類似度推定部は、下式（１）に基づいて算出された標準偏差が大きいほど、前記波形類似度が小さいと推定する、請求項２に記載の血糖値測定装置。
TIFF
2025173094000012.tif
7
149
但し、σ：前記標準偏差、ｎ：サンプル数（２以上の整数）、ｐｋ：第ｋ時刻における前記酸素化ヘモグロビン規格化波形の値、ｑｋ：第ｋ時刻における前記脱酸素化ヘモグロビン規格化波形の値。
【請求項４】
前記類似度推定部は、下式（２）及び（３）に基づいて算出された第１相対品質指標が１に近いほど、前記波形類似度が大きいと推定する、請求項３に記載の血糖値測定装置。
TIFF
2025173094000013.tif
18
149
但し、Ｒ１：前記第１相対品質指標、σ：前記標準偏差、σｔ：前記標準偏差の理論限界値、Δθ：前記時間的位相差。
【請求項５】
前記類似度推定部は、下式（４）に基づいて算出された標準内積が１に近いほど、前記波形類似度が大きいと推定する、請求項２に記載の血糖値測定装置。
TIFF
2025173094000014.tif
12
149
但し、Ｐ：前記標準内積、ｎ：サンプル数（２以上の整数）、ｐｋ：第ｋ時刻における前記酸素化ヘモグロビン規格化波形の値、ｑｋ：第ｋ時刻における前記脱酸素化ヘモグロビン規格化波形の値。
【請求項６】
前記類似度推定部は、下式（５）に基づいて算出された絶対平均誤差が大きいほど、前記波形類似度が小さいと推定する、請求項２に記載の血糖値測定装置。
TIFF
2025173094000015.tif
8
149
但し、Ｍ：前記絶対平均誤差、ｎ：サンプル数（２以上の整数）、ｐｋ：第ｋ時刻における前記酸素化ヘモグロビン規格化波形の値、ｑｋ：第ｋ時刻における前記脱酸素化ヘモグロビン規格化波形の値。
【請求項７】
前記類似度推定部は、下式（６）及び（７）に基づいて算出された第２相対品質指標が１に近いほど、前記波形類似度が大きいと推定する、請求項６に記載の血糖値測定装置。
TIFF
2025173094000016.tif
19
149
但し、Ｒ２：前記第２相対品質指標、Ｍ：前記絶対平均誤差、Ｍｔ：前記絶対平均誤差の理論限界値、Δθ：前記時間的位相差。
【請求項８】
前記類似度推定部は、前記酸素化ヘモグロビン規格化波形及び前記脱酸素化ヘモグロビン規格化波形の画像認識結果に基づいて、前記波形類似度を推定する、請求項２に記載の血糖値測定装置。
【請求項９】
前記類似度推定部は、前記酸素化ヘモグロビン規格化波形のうちのボトム点からピーク点までの領域及び前記脱酸素化ヘモグロビン規格化波形のうちのボトム点からピーク点までの領域に基づいて、前記波形類似度を推定する、請求項２に記載の血糖値測定装置。
【請求項１０】
前記波形類似度が所定の閾値よりも小さい場合、再測定報知を実行する報知部を更に備える、請求項１に記載の血糖値測定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、血糖値測定装置及び血糖値測定方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
生体の血糖値を測定する技術として、例えば特許文献１に記載された装置が知られている。特許文献１に記載の装置は、生体を透過した光の検出結果に基づいて生体の血液の酸素化ヘモグロビン濃度に関する酸素化ヘモグロビン波形と生体の血液の脱酸素化ヘモグロビン濃度に関する脱酸素化ヘモグロビン波形との時間的位相差を算出し、当該時間的位相差に基づいて生体の血糖値を算出している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－５７５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような技術によれば、生体の血糖値を非侵襲的に且つ精度よく測定することができる。しかし、このような技術では、血糖値の測定精度の更なる向上が求められる場合がある。
【０００５】
本発明は、生体の血糖値を精度よく測定することが可能な血糖値測定装置及び血糖値測定方法の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の血糖値測定装置は、［１］「生体の血糖値を測定する血糖値測定装置であって、前記生体に対して光を出力する光出力部と、前記光出力部で出力されて前記生体を透過した前記光を検出する光検出部と、前記光検出部の検出結果に基づいて前記生体の血液の酸素化ヘモグロビン濃度に関する酸素化ヘモグロビン波形と前記生体の血液の脱酸素化ヘモグロビン濃度に関する脱酸素化ヘモグロビン波形との時間的位相差を算出する時間的位相差算出部と、前記時間的位相差算出部によって算出された前記時間的位相差に基づいて前記生体の前記血糖値を算出する血糖値算出部と、前記酸素化ヘモグロビン波形と前記脱酸素化ヘモグロビン波形との波形類似度を推定する類似度推定部と、前記血糖値算出部によって算出された前記血糖値の信頼度を推定する信頼度推定部と、を備え、前記信頼度推定部は、前記波形類似度が小さいほど前記信頼度が小さいと推定する、血糖値測定装置。」である。
【０００７】
上記［１］に記載された血糖値測定装置では、血糖値算出部は、生体の血液の酸素化ヘモグロビン濃度に関する酸素化ヘモグロビン波形と生体の血液の脱酸素化ヘモグロビン濃度に関する脱酸素化ヘモグロビン波形との時間的位相差に基づいて、生体の血糖値を算出する。これにより、生体の血糖値を好適に測定することができる。しかも、類似度推定部は、酸素化ヘモグロビン波形と脱酸素化ヘモグロビン波形との波形類似度を推定し、信頼度推定部は、当該波形類似度が小さいほど、血糖値算出部によって算出された血糖値の信頼度が小さいと推定する。これにより、信頼度が推定された血糖値を算出することが可能となる。よって、この血糖値測定装置によれば、生体の血糖値を精度よく測定することが可能となる。
【０００８】
本発明の血糖値測定装置は、［２］「前記類似度推定部は、前記酸素化ヘモグロビン波形を前記酸素化ヘモグロビン波形のピーク値で除算した酸素化ヘモグロビン規格化波形及び前記脱酸素化ヘモグロビン波形を前記脱酸素化ヘモグロビン波形のピーク値で除算した脱酸素化ヘモグロビン規格化波形に基づいて、前記波形類似度を推定する、上記［１］に記載の血糖値測定装置。」であってもよい。これにより、波形類似度を精度よく推定することができる。
【０００９】
本発明の血糖値測定装置は、［３］「前記類似度推定部は、下式（１）に基づいて算出された標準偏差が大きいほど、前記波形類似度が小さいと推定する、上記［２］に記載の血糖値測定装置。」であってもよい。これにより、波形類似度を精度よく推定することができる。
【００１０】
TIFF
2025173094000002.tif
7
149
但し、σ：前記標準偏差、ｎ：サンプル数（２以上の整数）、ｐｋ：第ｋ時刻における前記酸素化ヘモグロビン規格化波形の値、ｑｋ：第ｋ時刻における前記脱酸素化ヘモグロビン規格化波形の値。
（【００１１】以降は省略されています）
