公開番号2025173062
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078403
出願日2024-05-14
発明の名称PTP包装機用ガイドレール
出願人沢井製薬株式会社,株式会社ミューチュアル
代理人弁理士法人高橋・林アンドパートナーズ
主分類B65B 9/04 20060101AFI20251119BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】交換する際の負担を軽くするとともにコンパクトに保管可能なPTP包装機用のガイドレールを提供すること。

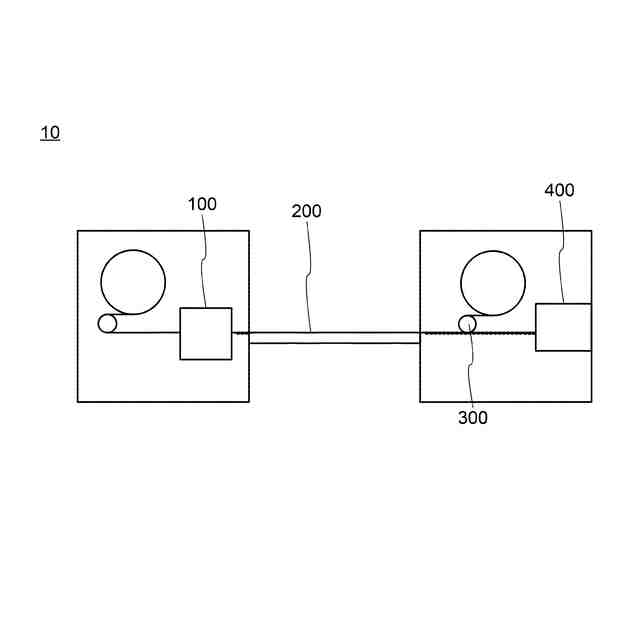

【解決手段】PTP包装機10用ガイドレール200は、第1方向に沿って固定して設けられた第1溝部を有する第1ガイドレール部材と、前記第1溝部に着脱可能に配置され、前記第1方向に沿って延伸する複数の第2溝部と、隣接する第2溝部の間に設けられる第1ガイド部と、を有する第2ガイドレール部材と、前記第1溝部に前記第2ガイドレール部材に連結して着脱可能に配置され、前記第1方向に沿って延伸し前記第2溝部に対応するように設けられる複数の第3溝部と、隣接する第3溝部の間に設けられる第2ガイド部と、を有する第3ガイドレール部材と、を含み、前記第3溝部の幅は、前記第2溝部の幅と異なる。
【選択図】図1
特許請求の範囲【請求項１】

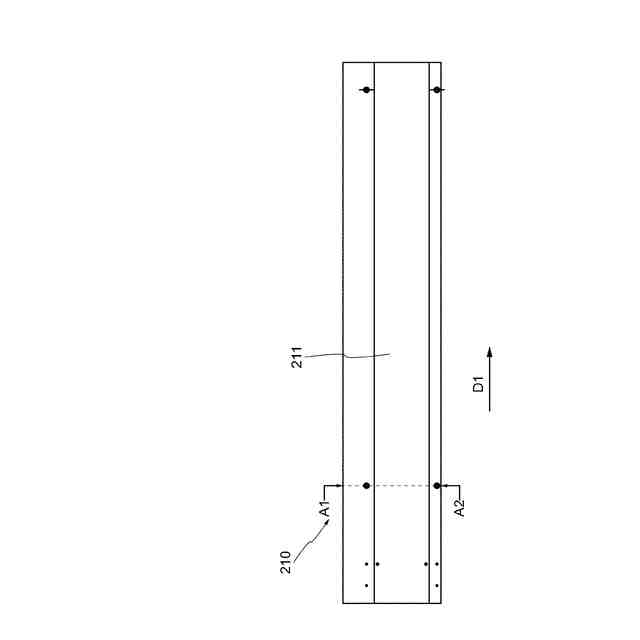

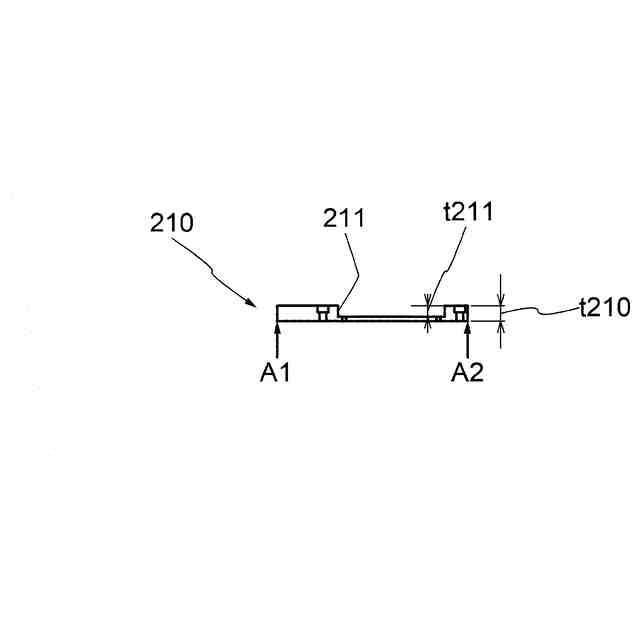

第１方向に沿って固定して設けられた第１溝部を有する第１ガイドレール部材と、

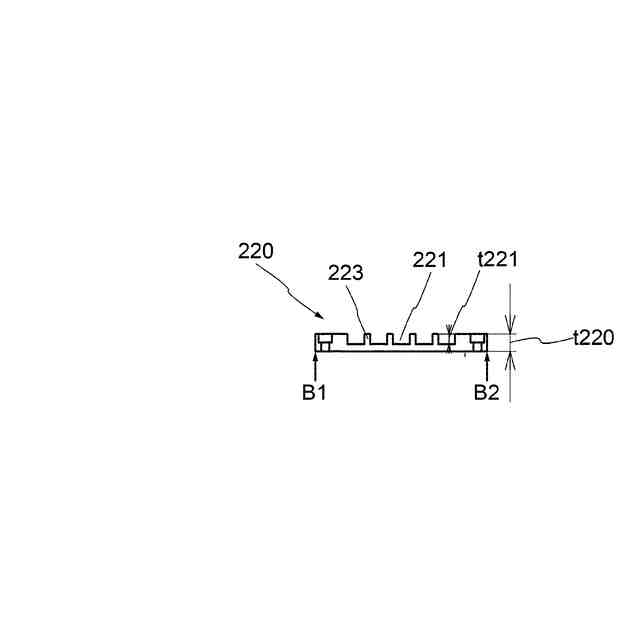

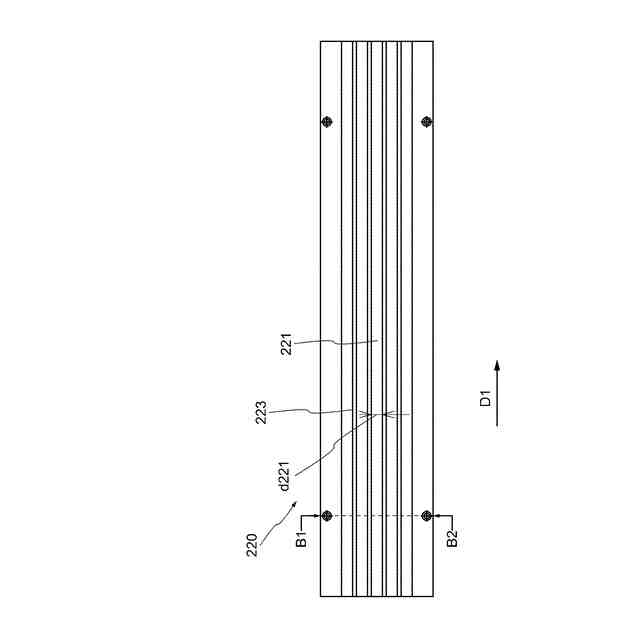

前記第１溝部に脱着可能に配置され、前記第１方向に沿って延伸する複数の第２溝部と、隣接する第２溝部の間に設けられる第１ガイド部と、を有する第２ガイドレール部材と、
前記第１溝部に前記第２ガイドレール部材に連結して脱着可能に配置され、前記第１方向に沿って延伸し前記第２溝部に対応するように設けられる複数の第３溝部と、隣接する第３溝部の間に設けられる第２ガイド部と、を有する第３ガイドレール部材と、を含み、
前記第３溝部の幅は、前記第２溝部の幅と異なる、
ＰＴＰ包装機用ガイドレール。
続きを表示（約 240 文字）【請求項２】
前記第３溝部の幅は、前記第２溝部の幅より小さい、
請求項１に記載のＰＴＰ包装機用ガイドレール。
【請求項３】

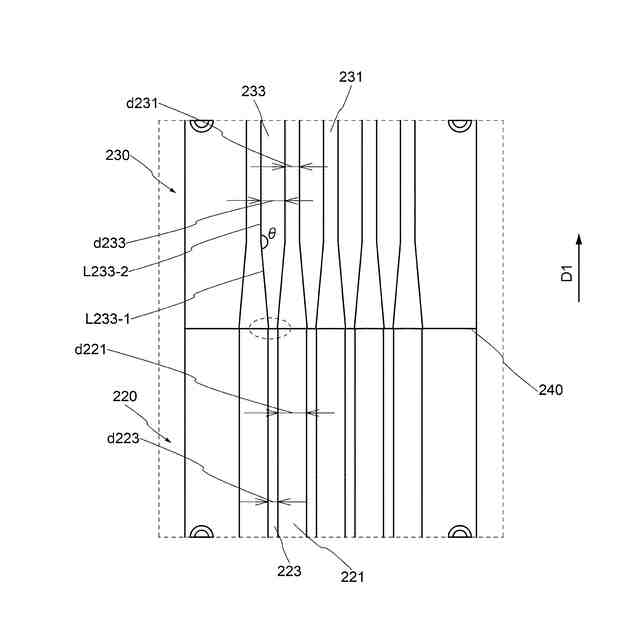

平面視において、前記第２ガイド部は、端部においてテーパー形状を有する、
請求項２に記載のＰＴＰ包装機用ガイドレール。
【請求項４】
平面視において、前記第２ガイド部のうち前記第１ガイド部と連結する部分の幅は、前記第１ガイド部の幅と略同一である、
請求項３に記載のＰＴＰ包装機用ガイドレール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＴＰ包装機用ガイドレールに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
一般に、医薬品等の分野において用いられるブリスタシートとしてＰＴＰ（ＰｒｅｓｓＴｈｒｏｕｇｈＰａｃｋｉｎｇ）シートが知られている。ＰＴＰシートは、錠剤やカプセルが収容されるポケット部を有する容器フィルムと、その容器フィルムに対しポケット部の開口側を密封するように取着される蓋材とを備えている。
【０００３】
ＰＴＰシートを製造するためのＰＴＰ包装機は、搬送される帯状の容器フィルムに対しポケット部を成型するポケット部成型手段、該ポケット部に錠剤やカプセルを充填する充填手段、ポケット部の開口側を密封するように容器フィルムに対し帯状の蓋材を熱溶着する接着手段、容器フィルム及び蓋材からなる帯状のＰＴＰフィルムをＰＴＰシート単位に切断する切断手段などを備えている。特許文献１には、ＰＴＰ包装機の装置構成が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０３６６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のＰＴＰ包装機の場合、錠剤やカプセルの形状やサイズに合わせた金型を各工程で使用することにより、容器フィルムの成型、錠剤やカプセルの充填、蓋材の接着、ＰＴＰシートの切断もすべて途切れなく、同一形状および同一サイズの錠剤やカプセル剤の包装を過不足なく確実に、行うことができる。
【０００６】
しかしながら、多品種の錠剤やカプセルの包装を行う場合、錠剤やカプセルの形状やサイズごとに最適な大きさのポケットを成形しうる金型を用意し、都度交換する必要がある。錠剤やカプセルの充填工程においては、錠剤やカプセルを充填するポケットが成形された容器フィルムに、錠剤やカプセルを充填し、容器フィルムと蓋材を熱溶着する接着工程に搬送するためのガイドレールを、溝の幅が錠剤やカプセルの形状やサイズに適切なものに交換する必要がある。ガイドレールは、容器フィルムの進行方向に対して垂直方向の位置を固定し、容器フィルムをずれないように進行させる役割があり、溝の幅が錠剤やカプセルの形状やサイズに適切でないと容器フィルムがずれてしまい、接着工程において容器フィルムのポケットと錠剤やカプセルが潰れるなど正しく封入することができない。ガイドレールの交換作業は、ガイドレールが金属材料（鉄、ステンレス鋼またはアルミニウム）で形成されているため非常に重く、交換する作業者には肉体的な負担がかかる。また、錠剤やカプセルを過不足なく充填させるためには、錠剤やカプセルは充填されるポケットに１錠（カプセル）ずつ供給されなければならず、ガイドレールの溝に錠剤やカプセルを１列に整列させる必要があるため、ガイドレールはある程度長く設ける必要がある。そのため、錠剤やカプセルの形状やサイズ（直径、あるいは短径）に適した溝の幅を有するガイドレールを準備する場合、保管するスペースを十分に確保しなければならない。
【０００７】
本発明の一実施形態は、交換する際の負担を軽くするとともにコンパクトに保管可能なＰＴＰ包装機用のガイドレールを提供することを目的の一つとする。
【課題を解決するための手段】
【０００８】
本発明の一実施形態によると、第１方向に沿って固定して設けられた第１溝部を有する第１ガイドレール部材と、前記第１溝部に脱着可能に配置され、前記第１方向に沿って延伸する複数の第２溝部と、隣接する第２溝部の間に設けられる第１ガイド部と、を有する第２ガイドレール部材と、前記第１溝部に前記第２ガイドレール部材に連結して脱着可能に配置され、前記第１方向に沿って延伸し前記第２溝部に対応するように設けられる複数の第３溝部と、隣接する第３溝部の間に設けられる第２ガイド部と、を有する第３ガイドレール部材と、を含み、前記第３溝部の幅は、前記第２溝部の幅と異なるＰＴＰ包装機用ガイドレールが提供される。
【０００９】
上記ＰＴＰ包装機用ガイドレールにおいて、前記第３溝部の幅は、前記第２溝部の幅より小さくてもよい。
【００１０】
上記ＰＴＰ包装機用ガイドレールにおいて、平面視において、前記第２ガイド部は、端部においてテーパー形状を有してもよい。
（【００１１】以降は省略されています）
