公開番号2025172975
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025152273,2021210265
出願日2025-09-12,2021-07-01
発明の名称伝動ベルト
出願人バンドー化学株式会社
代理人弁理士法人前田特許事務所
主分類F16G 1/28 20060101AFI20251118BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】耐久性に優れる伝動ベルトを提供する。
【解決手段】伝動ベルト(B)は、エラストマー製のベルト本体(11)と、そのベルト本体(11)に埋設されるとともにベルト幅方向にピッチを有する螺旋を形成するように設けられたカーボン繊維製の心線(12)とを備える。心線(12)を、その長さ方向に直交する側方から見たとき、心線(12)を構成するカーボン繊維のフィラメント束における最外部のフィラメント(F)の心線(12)の長さ方向に対してなす角度θが8°以上20°以下である。心線(12)は、カーボン繊維のフィラメント束を一方向に撚った片撚り糸である。片撚り糸の心線(12)は、それを構成するカーボン繊維のフィラメントの総本数が24000本未満であり、且つその長さ10cm当たりの撚り数が5.0回/10cm以上11.0回/10cm以下である。
【選択図】図2
特許請求の範囲【請求項１】
エラストマー製のベルト本体と、前記ベルト本体に埋設されるとともにベルト幅方向にピッチを有する螺旋を形成するように設けられたカーボン繊維製の心線と、を備えた伝動ベルトであって、
前記心線を、その長さ方向に直交する側方から見たとき、前記心線を構成するカーボン繊維のフィラメント束における最外部のフィラメントの前記心線の長さ方向に対してなす角度が８°以上２０°以下であり、
前記心線が前記カーボン繊維のフィラメント束を一方向に撚った片撚り糸であり、
前記片撚り糸の前記心線は、それを構成する前記カーボン繊維の前記フィラメントの総本数が２４０００本未満であり、且つその長さ１０ｃｍ当たりの撚り数が５．０回／１０ｃｍ以上１１．０回／１０ｃｍ以下である伝動ベルト。
続きを表示（約 300 文字）【請求項２】
請求項１に記載された伝動ベルトにおいて、
前記心線を構成するカーボン繊維のフィラメント束における最外部のフィラメントの前記心線の長さ方向に対してなす角度が９°以上１９°以下であり、
前記片撚り糸の前記心線は、それを構成する前記カーボン繊維の前記フィラメントの総本数が１２０００本であり、且つその長さ１０ｃｍ当たりの撚り数が６回／１０ｃｍ以上１０回／１０ｃｍ以下である伝動ベルト。
【請求項３】
請求項１に記載された伝動ベルトにおいて、
前記心線のベルト幅１０ｍｍ当たりの本数が３本／１０ｍｍ以上１６本／１０ｍｍ以下である伝動ベルト。

発明の詳細な説明【技術分野】
【０００１】
本発明は、伝動ベルトに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
カーボン繊維製の心線を用いた伝動ベルトが知られている。例えば、特許文献１には、ゴム製のベルト本体にカーボン繊維製の心線が埋設された歯付ベルトが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２４０７５号公報
【発明の概要】
【０００４】
本発明は、エラストマー製のベルト本体と、前記ベルト本体に埋設されるとともにベルト幅方向にピッチを有する螺旋を形成するように設けられたカーボン繊維製の心線とを備えた伝動ベルトであって、前記心線を、その長さ方向に直交する側方から見たとき、前記心線を構成するカーボン繊維のフィラメント束における最外部のフィラメントの前記心線の長さ方向に対してなす角度が８°以上２０°以下であり、前記心線が前記カーボン繊維のフィラメント束を一方向に撚った片撚り糸であり、前記片撚り糸の前記心線は、それを構成する前記カーボン繊維の前記フィラメントの総本数が２４０００本未満であり、且つその長さ１０ｃｍ当たりの撚り数が５．０回／１０ｃｍ以上１１．０回／１０ｃｍ以下である。
【図面の簡単な説明】
【０００５】

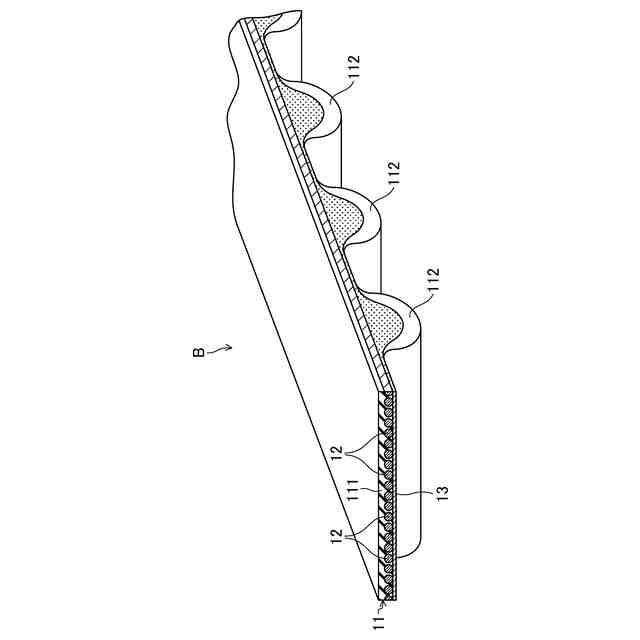

実施形態に係る歯付ベルトの一片の斜視図である。
実施形態に係る歯付ベルトの一部分の縦断面図である。

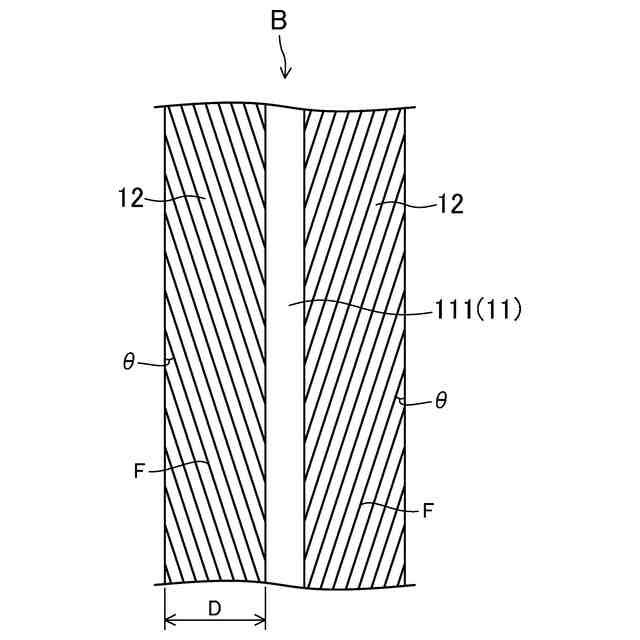

歯付ベルト本体に埋設された心線を長さ方向に直交する側方から見たときの正面図である。

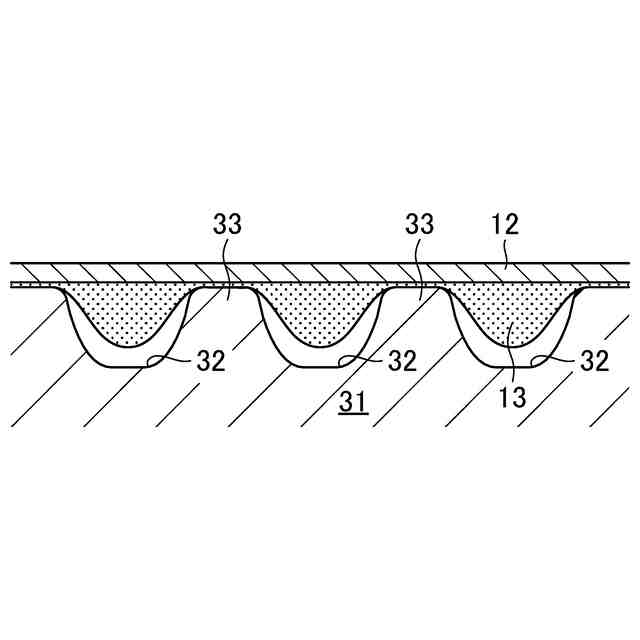

実施形態に係る歯付ベルトの製造方法の第１の説明図である。
実施形態に係る歯付ベルトの製造方法の第２の説明図である。
実施形態に係る歯付ベルトの製造方法の第３の説明図である。

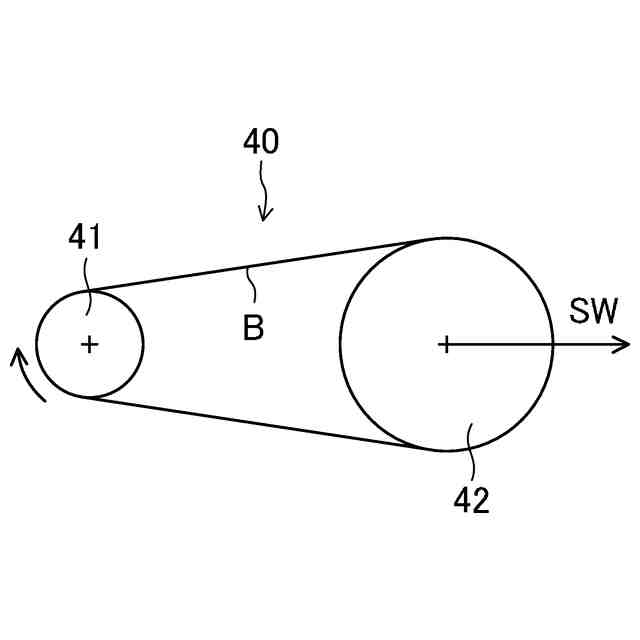

ベルト走行試験機のプーリレイアウト図である。
【発明を実施するための形態】
【０００６】
以下、実施形態について図面に基づいて詳細に説明する。
【０００７】
図１Ａ及びＢは、実施形態に係る歯付ベルトＢを示す。実施形態に係る歯付ベルトＢは、噛み合い伝動ベルトであり、例えば、工作機械、印刷機械、繊維機械、射出成形機等の高負荷伝動用途に好適に用いられる。実施形態に係る歯付ベルトＢのベルト長さは、例えば５００ｍｍ以上３０００ｍｍ以下である。ベルト幅は、例えば１０ｍｍ以上２００ｍｍ以下である。ベルト厚さ（最大）は、例えば３ｍｍ以上２０ｍｍ以下である。
【０００８】
実施形態に係る歯付ベルトＢは、ポリウレタン樹脂で形成されたエラストマー製のエンドレスの歯付ベルト本体１１を備える。歯付ベルト本体１１は、断面横長矩形の平帯部１１１と、その内周側に一体に設けられた複数の歯部１１２とを有する。複数の歯部１１２は、ベルト長さ方向に一定ピッチで間隔をおいて設けられている。
【０００９】
歯部１１２の側面視の歯形としては、例えば、両側が外側に円弧状に膨出したＳＴＳ歯形や台形歯形等が挙げられる。歯部１１２の歯数は、例えば３０個以上４００個以下である。歯幅（ベルト長さ方向の最大寸法）は、例えば２ｍｍ以上１０ｍｍ以下である。歯高さは、例えば２ｍｍ以上８ｍｍ以下である。配設ピッチは、例えば８ｍｍ以上１４ｍｍ以下である。
【００１０】
歯付ベルト本体１１を形成するポリウレタン樹脂は、ウレタンプレポリマーに、硬化剤、可塑剤等の配合剤が配合されたウレタン組成物が加熱及び加圧されて硬化したものである。
（【００１１】以降は省略されています）
