公開番号2025172546
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024078109
出願日2024-05-13
発明の名称粉粒体回収装置
出願人株式会社サタケ
代理人個人,個人,個人,個人,個人,個人,個人,個人,個人,個人
主分類B65G 65/46 20060101AFI20251118BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】簡単な機構で、装置本体の内部の負圧状態を維持しつつ、粉粒体を装置本体から取り出すことができる粉粒体回収装置を提供する。

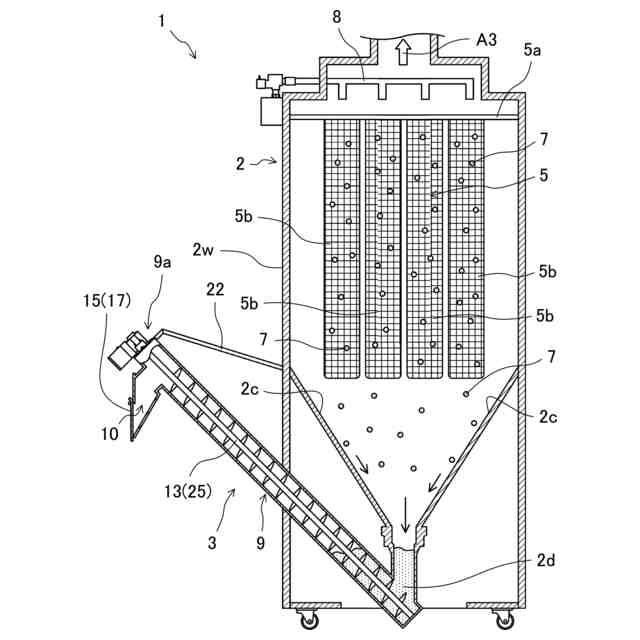

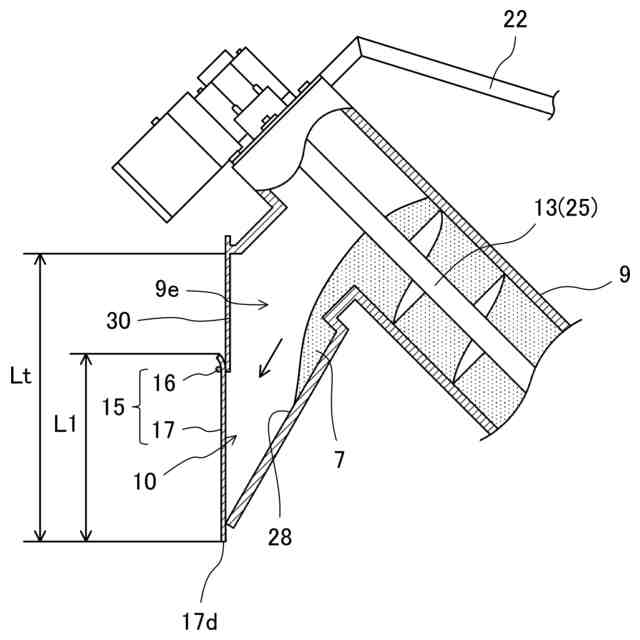

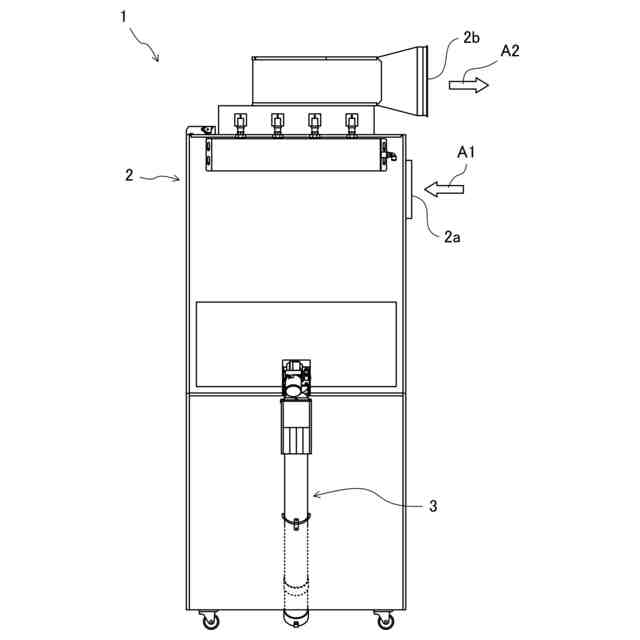

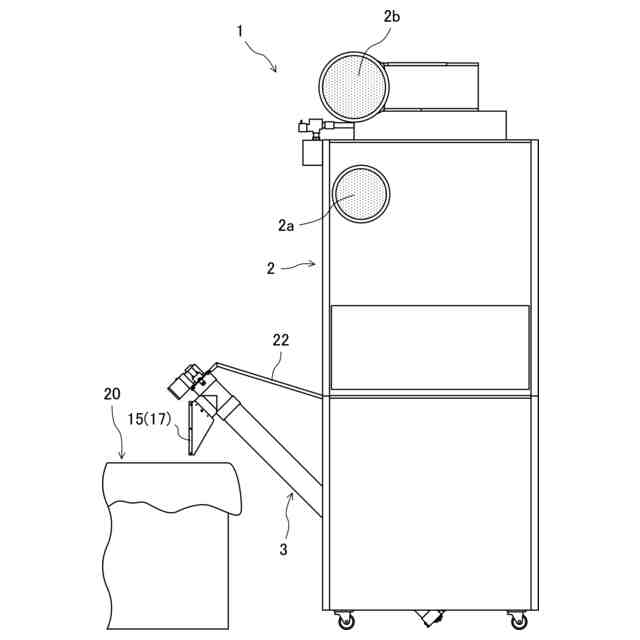

【解決手段】本発明の粉粒体回収装置は、内部が負圧の状態に維持される装置本体2と、装置本体2の下端に連なる粉粒体回収部3とを含む。粉粒体回収部3は、装置本体2に連通する連通管9と、粉粒体7を吐出する吐出口10と、連通管9の内部に配され、かつ、粉粒体7を吐出口10まで搬送する搬送装置13と、吐出口10を開閉できるフラップ15とを含む。フラップ15は、揺動軸16と、揺動軸16を中心に揺動する少なくとも1枚のフラップ板17とを含み、装置本体2内の負圧によって前記吐出口10を閉じることができる。
【選択図】図3

特許請求の範囲【請求項１】
内部が負圧の状態に維持されると共に、前記内部に粉粒体が流入してくる装置本体と、
前記装置本体の下端に連なって前記装置本体内の粉粒体を回収する粉粒体回収部とを含み、
前記粉粒体回収部は、前記装置本体に連通する連通管と、前記連通管の下流側に配され、かつ、前記粉粒体を吐出する吐出口と、前記連通管の内部に配され、かつ、前記粉粒体を前記吐出口まで搬送する搬送装置と、前記吐出口を開閉できるフラップとを含み、

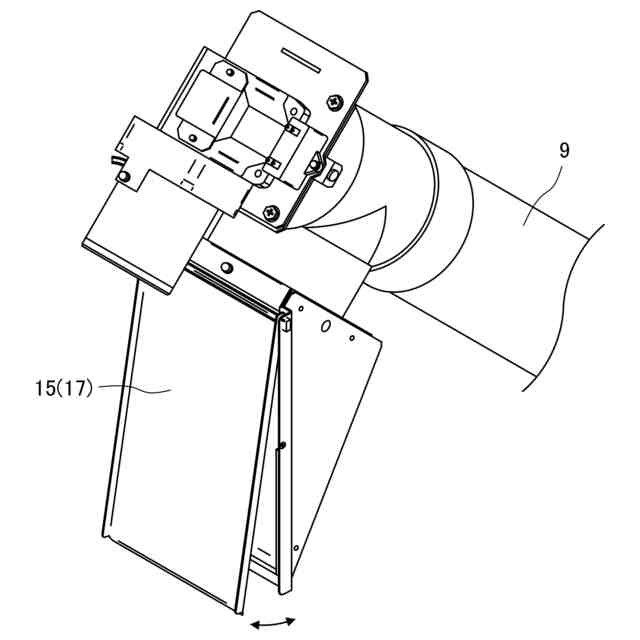

前記フラップは、揺動軸と、前記揺動軸を中心に揺動する少なくとも１枚のフラップ板とを含み、前記装置本体内の負圧によって前記吐出口を閉じることができる、
粉粒体回収装置。
続きを表示（約 560 文字）【請求項２】
請求項１に記載の粉粒体回収装置において、
前記連通管は、前記装置本体の前記下端側から前記吐出口側に向かって上向きに傾斜している、粉粒体回収装置。
【請求項３】
請求項２に記載の粉粒体回収装置において、
前記搬送装置は、スクリューコンベアである、粉粒体回収装置。
【請求項４】
請求項１ないし３のいずれか１項に記載の粉粒体回収装置において、

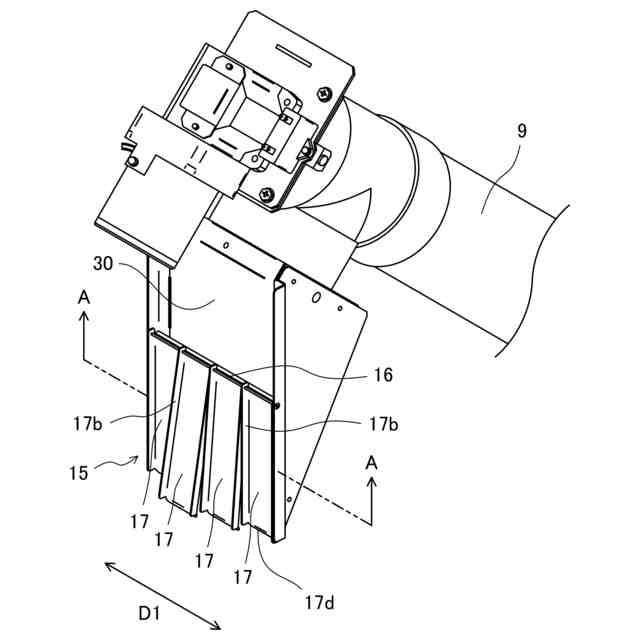

前記フラップは、前記揺動軸の軸方向に配列された複数の前記フラップ板を含む、粉粒体回収装置。
【請求項５】
請求項４に記載の粉粒体回収装置において、

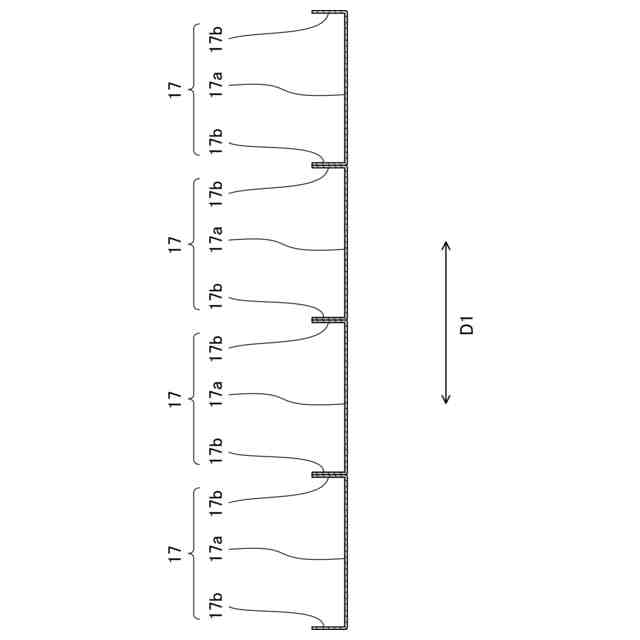

前記複数のフラップ板は、それぞれ、前記吐出口に対向する第１面部と、前記第１面部のフラップ板配列方向の端部に連なり、かつ、前記第１面部と交差する向きに延びる第２面部とを含む、粉粒体回収装置。
【請求項６】
請求項５に記載の粉粒体回収装置において、
１つの前記フラップ板の前記第２面部は、隣接する他の前記フラップ板の前記第２面部と接触している、粉粒体回収装置。
【請求項７】
請求項６に記載の粉粒体回収装置において、
前記第２面部は、前記吐出口とは反対側に延びている、粉粒体回収装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉粒体回収装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、下記特許文献１には、中空フィルタを含む集塵機が提案されている。この集塵機は、粉塵を含むガスを中空フィルタによって濾過する。濾過された粉塵は、取出バルブによって、中空フィルタが設けられた集塵室から排出される。この取出バルブは、前記集塵室をエアロックした状態で粉塵を排出することができる。
【先行技術文献】
【特許文献】
【０００３】
特開平７－１６４１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の粉粒体回収装置では、装置本体の内部の負圧状態を維持しつつ、粉粒体を取り出すためのバルブとして、例えば、エアロック機能を有したロータリーバルブが採用され得る。
【０００５】
しかしながら、前記ロータリーバルブは、構造が複雑で重量も大きく、しかも高価である。したがって、粉粒体回収装置において、前記ロータリーバルブに代替できる簡単な機構が求められていた。
【０００６】
本発明は、以上のような実状に鑑み案出されたもので、簡単な機構で、装置本体の内部の負圧状態を維持しつつ、粉粒体を装置本体から取り出すことができる粉粒体回収装置を提供することを主たる目的としている。
【課題を解決するための手段】
【０００７】
第１の発明は、内部が負圧の状態に維持されると共に、前記内部に粉粒体が流入してくる装置本体と、前記装置本体の下端に連なって前記装置本体内の粉粒体を回収する粉粒体回収部とを含み、前記粉粒体回収部は、前記装置本体に連通する連通管と、前記連通管の下流側に配され、かつ、前記粉粒体を吐出する吐出口と、前記連通管の内部に配され、かつ、前記粉粒体を前記吐出口まで搬送する搬送装置と、前記吐出口を開閉できるフラップとを含み、前記フラップは、揺動軸と、前記揺動軸を中心に揺動する少なくとも１枚のフラップ板とを含み、前記装置本体内の負圧によって前記吐出口を閉じることができる、粉粒体回収装置である。
【０００８】
第２の発明は、第１の発明において、前記連通管は、前記装置本体の前記下端側から前記吐出口側に向かって上向きに傾斜していることを特徴とする。
【０００９】

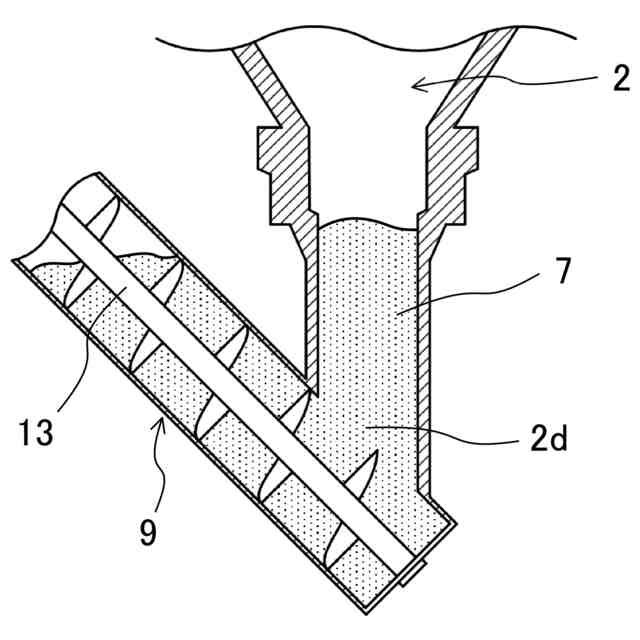

第３の発明は、第２の発明において、前記搬送装置は、スクリューコンベアであることを特徴とする。
【００１０】
第４の発明は、第１ないし第３のいずれかの発明において、前記フラップは、前記揺動軸の軸方向に配列された複数の前記フラップ板を含むことを特徴とする。
（【００１１】以降は省略されています）
