公開番号2025172381
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077866
出願日2024-05-13
発明の名称蓄電モジュールおよび蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/505 20210101AFI20251118BHJP(基本的電気素子)
要約【課題】蓄電モジュールの収納効率の改善。
【解決手段】蓄電モジュールは、複数のセル、および、バスバーを含む。複数のセルの各々は、角形ケース、電極端子、および、発電要素を含む。角形ケースの外面は、長方形状の幅広面、および、側面を含む。側面は、幅広面の長辺方向と交差している。側面は、長辺方向の端部において、幅広面に接続している。隣接するセル同士の間において、互いの幅広面同士が対向するように、複数のセルが積層されている。電極端子は、幅広面の長辺方向に沿って、側面から角形ケースの外部に突出している。電極端子は、上端部および下端部を含む。下端部は、角形ケースの内部に位置している。上端部は、角形ケースの外部に位置している。長辺方向において、電極端子の上端部と、角形ケースの側面との間の位置において、バスバーが電極端子に接続されている。

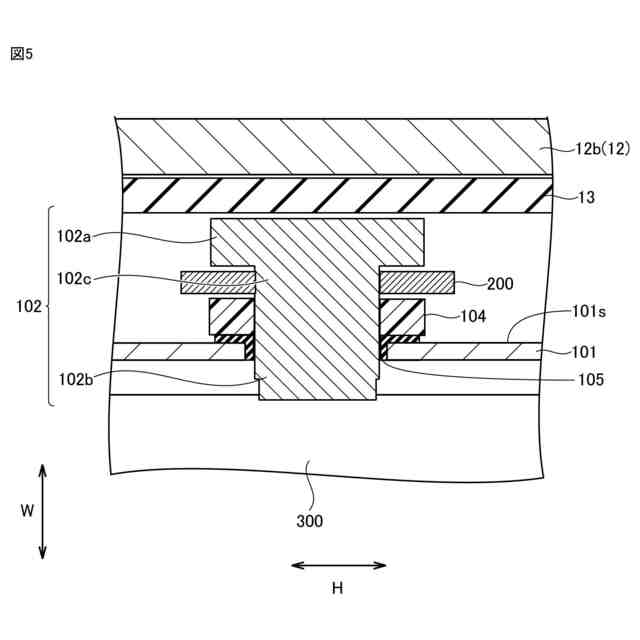

【選択図】図5
特許請求の範囲【請求項１】
複数のセル、および、バスバーを含み、
複数の前記セルの各々は、角形ケース、電極端子、および、発電要素を含み、
前記角形ケースは、六面体状であり、
前記角形ケースの外面は、長方形状の幅広面、および、側面を含み、
前記側面は、前記幅広面の長辺方向と交差しており、
前記側面は、前記長辺方向の端部において、前記幅広面に接続しており、
前記角形ケースは、前記発電要素を収納しており、
隣接する前記セル同士の間において、互いの前記幅広面同士が対向するように、前記複数のセルが積層されており、
前記電極端子は、前記幅広面の前記長辺方向に沿って、前記側面から前記角形ケースの外部に突出しており、
前記電極端子は、上端部および下端部を含み、
前記下端部は、前記角形ケースの内部に位置しており、
前記上端部は、前記角形ケースの外部に位置しており、
前記バスバーは、隣接する前記セル同士の間において、前記電極端子同士を接続しており、かつ、
前記長辺方向において、前記電極端子の前記上端部と、前記角形ケースの前記側面との間の位置において、前記バスバーが前記電極端子に接続されている、
蓄電モジュール。
続きを表示（約 830 文字）【請求項２】
前記電極端子は、小径部を有し、
前記小径部は、前記上端部に比して、小さい径を有し、
前記長辺方向において、前記小径部は、前記上端部と前記側面との間の位置に配置されており、かつ、
前記小径部に、前記バスバーが嵌合している、
請求項１に記載の蓄電モジュール。

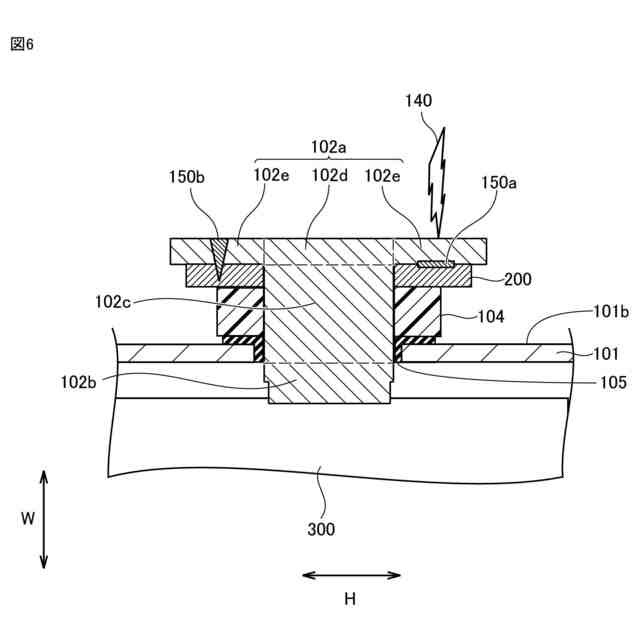

【請求項３】
前記電極端子の前記上端部は、前記電極端子の径方向において、前記小径部よりも外側に延びるフランジ部を有し、かつ、
前記フランジ部が前記バスバーに溶接されている、
請求項２に記載の蓄電モジュール。
【請求項４】
前記電極端子は、第１部材および第２部材を含み、
前記第１部材は、凹形の蓋状であり、かつ、
前記第１部材は、前記第２部材に嵌合している、
請求項１または請求項２に記載の蓄電モジュール。
【請求項５】
前記電極端子は、第１部材および第２部材を含み、かつ、
螺子機構により、前記第１部材が前記第２部材に接合されている、
請求項１または請求項２に記載の蓄電モジュール。
【請求項６】
環状部材をさらに含み、
前記環状部材は、電気絶縁性を有し、
前記環状部材に前記電極端子が挿し通されており、かつ、
前記電極端子の前記上端部と、前記環状部材との間に、前記バスバーが接続されている、
請求項１または請求項２に記載の蓄電モジュール。
【請求項７】
請求項１または請求項２に記載の蓄電モジュール、筐体、および、絶縁部材を含み、
前記筐体は、前記蓄電モジュールおよび前記絶縁部材を収納しており、
前記電極端子の前記上端部が、前記筐体の内面と対向しており、かつ、
前記上端部と、前記内面との間に、前記絶縁部材が配置されている、
蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電モジュールおよび蓄電装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特開２０１８－１０６８００号公報は、複数のセルが積層されることにより形成された、蓄電モジュールを開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０６８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

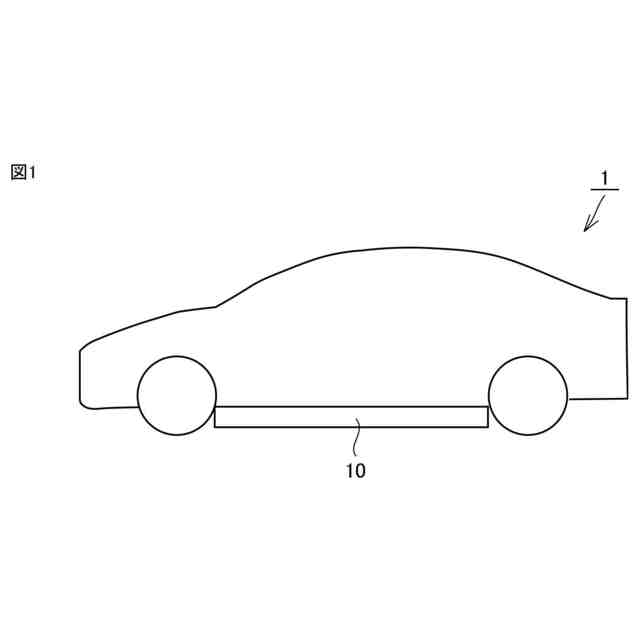

蓄電装置（「電池パック」とも称される。）は、筐体および蓄電モジュールを含む。筐体は、蓄電モジュールを収納している。蓄電モジュールは、複数のセルおよびバスバーを含み得る。バスバーは、２以上のセルの間において、電極端子同士を接続する。従来、バスバーは、電極端子の上端部を覆うように接続される。すなわち、バスバーは、セルケースに対して電極端子よりも外側に突出している。外側に突出するバスバーにより、筐体内における蓄電モジュールの収納効率が低下する可能性がある。とりわけ、セルケースが幅広面を有する角形ケースであり、かつ電極端子が幅広面の長辺方向に突出する場合、筐体内における蓄電モジュールの収納効率が顕著に低下する可能性がある。
【０００５】
本開示の目的は、蓄電モジュールの収納効率の改善にある。
【課題を解決するための手段】
【０００６】
以下、本開示の技術的構成および作用効果が説明される。ただし作用メカニズムは推定を含む。作用メカニズムは、本開示の技術的範囲を限定しない。
【０００７】
１．蓄電モジュールは、複数のセル、および、バスバーを含む。複数のセルの各々は、角形ケース、電極端子、および、発電要素を含む。角形ケースは、六面体状である。角形ケースの外面は、長方形状の幅広面、および、側面を含む。側面は、幅広面の長辺方向と交差している。側面は、長辺方向の端部において、幅広面に接続している。角形ケースは、発電要素を収納している。隣接するセル同士の間において、互いの幅広面同士が対向するように、複数のセルが積層されている。電極端子は、幅広面の長辺方向に沿って、側面から角形ケースの外部に突出している。電極端子は、上端部および下端部を含む。下端部は、角形ケースの内部に位置している。上端部は、角形ケースの外部に位置している。バスバーは、隣接するセル同士の間において、電極端子同士を接続している。長辺方向において、電極端子の上端部と、角形ケースの側面との間の位置において、バスバーが電極端子に接続されている。
【０００８】
上記「１」の蓄電モジュールにおいては、幅広面の長辺方向（幅方向）において、バスバーが電極端子よりも外側に突出していない。よって、蓄電モジュールの収納効率が改善することが期待される。
【０００９】
２．上記「１」に記載の蓄電モジュールは、例えば、次の構成を含んでいてもよい。電極端子は、小径部を有する。小径部は、上端部に比して、小さい径を有する。長辺方向において、小径部は、上端部と側面との間の位置に配置されている。小径部に、バスバーが嵌合している。
【００１０】
電極端子の小径部にバスバーが嵌合することにより、例えば、電極端子とバスバーとの接続が安定することが期待される。
（【００１１】以降は省略されています）
