公開番号2025172240
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025158595,2024121245
出願日2025-09-24,2023-03-07
発明の名称洗濯機
出願人アイリスオーヤマ株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20251113BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】限られたスペースであっても自動投入部を設けることが可能な縦型洗濯機を実現することである。
【解決手段】縦型洗濯機は、水槽と前記水槽内に回転可能に設けられる回転槽とを含む洗濯槽と、前記洗濯槽を収容する本体部と、前記本体部の上側に設けられる上カバー部と、複数のタンクに収容された洗濯処理剤を前記洗濯槽に投入する自動投入部と、1回分の洗濯処理剤が投入される手動投入部と、前記自動投入部と連通する自動投入経路と、前記手動投入部と連通する手動投入経路とを有する注水部と、を備え、前記手動投入部と前記注水部とは管部によって接続される。
【選択図】図2
特許請求の範囲【請求項１】
水槽と前記水槽内に回転可能に設けられる回転槽とを含む洗濯槽と、
前記洗濯槽を収容する本体部と、
タンクに収容された洗濯処理剤を前記洗濯槽に投入する自動投入手段と、
を備え、
前記タンクは、前側に位置する前室と、当該前室の上部から後方に延伸し、前記前室よりも底面が高い後室とを有し、
前記自動投入手段が、前記前室の後側であって、前記後室の下側に配されている、
洗濯機。
続きを表示（約 600 文字）【請求項２】
前記後室の底面である後底壁部が前側下がりに傾斜している、
請求項１に記載の洗濯機。
【請求項３】
前記前室に吸引管が取り付けられ、
当該吸引管に前記自動投入手段が接続される、
請求項１又は２に記載の洗濯機。
【請求項４】
前記タンクは左右方向に複数並んで設けられており、
前記自動投入手段は、複数の前記タンクにそれぞれ設けられ、複数の前記タンクの並び方向に沿って並んでいる、
請求項１又は２に記載の洗濯機。
【請求項５】
複数の前記タンクを収容し、前記タンクをそれぞれ前側から出し入れ可能とするタンク収容部を有し、
前記タンク収容部は、隣接する前記タンクの並び方向の位置決めを行う位置決め部を有している、
請求項４に記載の洗濯機。
【請求項６】
前記洗濯槽の中心軸が上下方向に延伸する縦型洗濯機であって、
前記本体部の上側に設けられ、前記洗濯槽への洗濯物の投入及び取り出しを可能とする開口部を有する上カバー部を備えており、
前記タンク収容部は前記上カバー部の内周壁部の後側に設けられている、
請求項５に記載の洗濯機。
【請求項７】
前記上カバー部は、天壁部が後上がり状に傾斜している、
請求項６に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯槽を備える洗濯機に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
近年、ドラム式の洗濯機においては、手動用の洗剤収容ケースに加えて、洗剤や柔軟仕上剤などの洗濯処理剤をタンク内に予め複数回分貯留しておき、洗濯運転中に、ポンプの駆動により必要量をタンクから自動的に水槽内へ投入する自動投入装置を設けることが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－７４０８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の洗濯機では、自動投入装置を縦型洗濯機に設ける場合、ドラム式洗濯機よりも狭い空間に組込まなければならないといった問題がある。
本発明は、限られたスペースであっても自動投入部を設けることが可能な縦型洗濯機を実現することである。
【課題を解決するための手段】
【０００５】
本発明に係る縦型洗濯機は、水槽と前記水槽内に回転可能に設けられる回転槽とを含む洗濯槽と、前記洗濯槽を収容する本体部と、前記本体部の上側に設けられる上カバー部と、複数のタンクに収容された洗濯処理剤を前記洗濯槽に投入する自動投入部と、１回分の洗濯処理剤が投入される手動投入部と、を備え、前記自動投入部は、前記上カバー部の前後方向の後側に位置し、前記手動投入部は、前記上カバー部の前記タンクの並び方向のいずれか一方側、又は、前後方向における前側に存在する。
本発明に係る縦型洗濯機は、水槽と前記水槽内に回転可能に設けられる回転槽とを含む洗濯槽と、前記洗濯槽を収容する本体部と、前記本体部の上側に設けられる上カバー部と、複数のタンクに収容された洗濯処理剤を前記洗濯槽に投入する自動投入部と、１回分の洗濯処理剤が投入される手動投入部と、を備え、前記自動投入部は、前記上カバー部の前後方向の後側に位置し、前記手動投入部は、前記複数のタンクよりタンクの並び方向の外側であって、前記並び方向の端に位置するタンクと前記並び方向に並ぶように存在する。
【発明の効果】
【０００６】
上記構成によれば、限られたスペースであっても自動投入部を設けることができる。
【図面の簡単な説明】
【０００７】

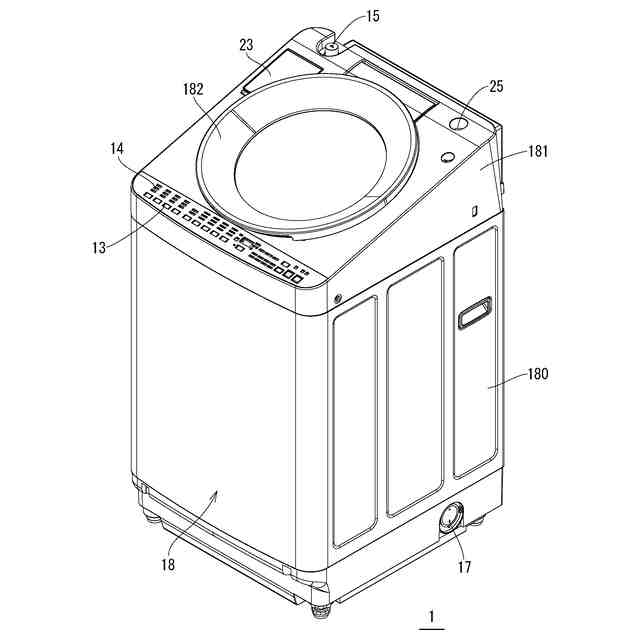

実施形態の洗濯機の概略斜視図である。
洗濯機の蓋部が開いた状態の拡大斜視図である。

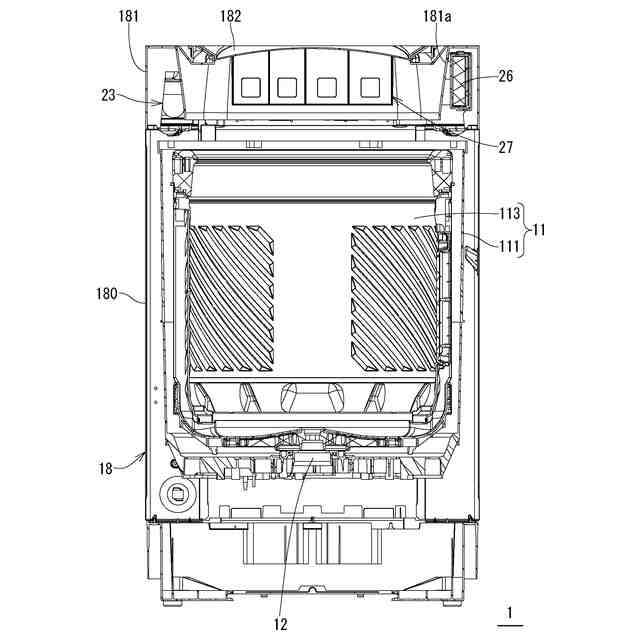

前後方向と直交する断面を前側から見た図である。

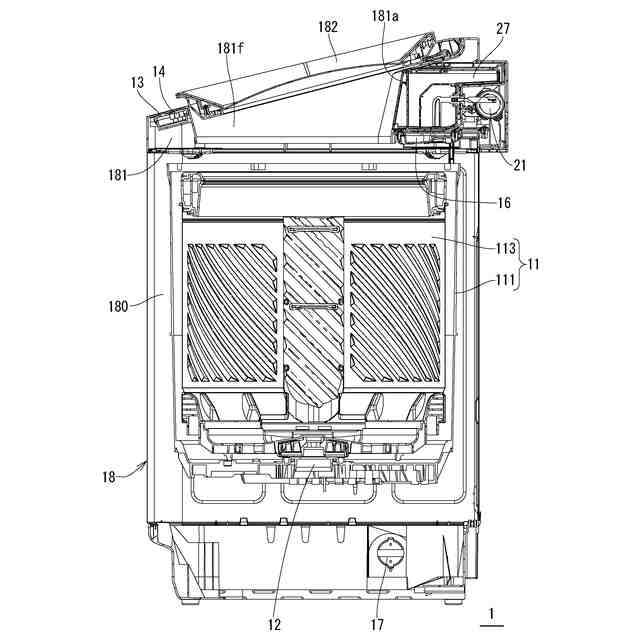

左右方向と直交する断面を右側から見た図である。

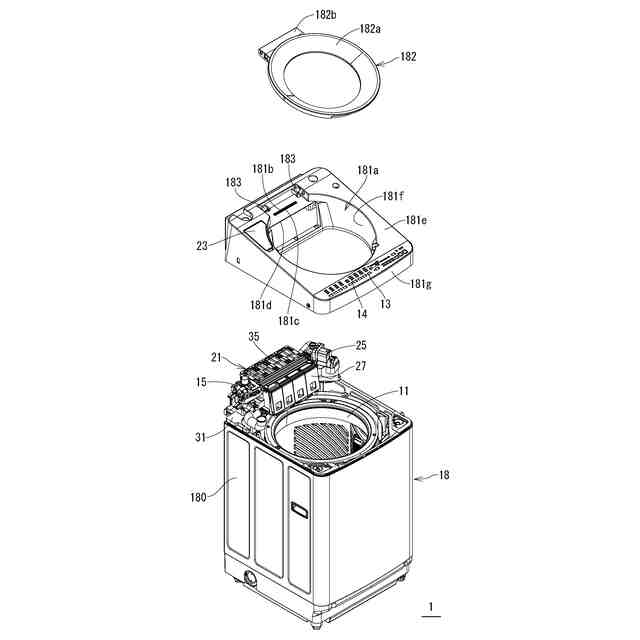

上カバー部と蓋部とを分離させた状態の斜視図である。

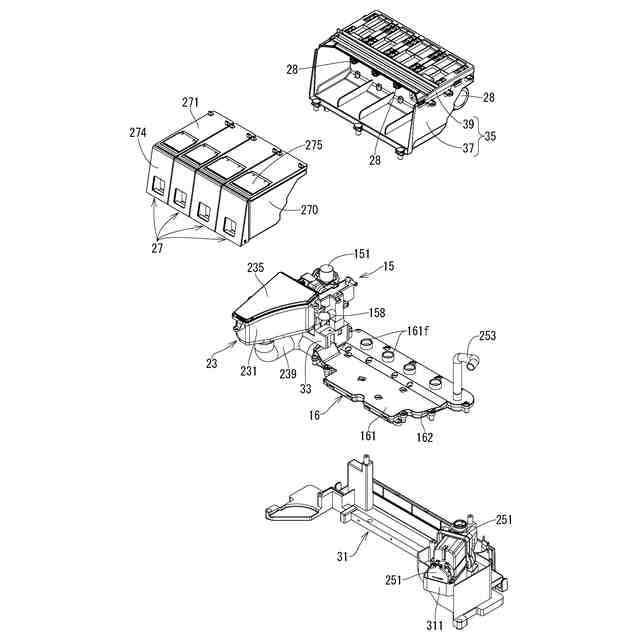

自動投入部及びその周辺部の分解状態を上方から見た斜視図である。

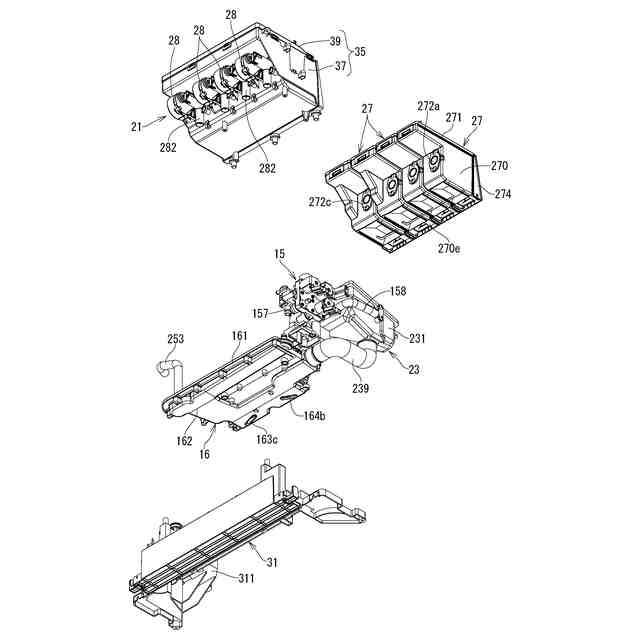

自動投入部及びその周辺部の分解状態を下方から見た斜視図である。

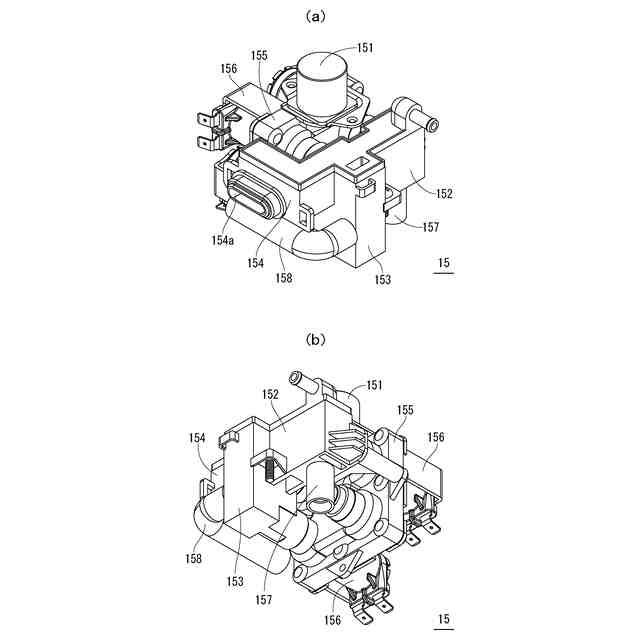

供給部の斜視図であり、（ａ）は前側上方から見た図であり、（ｂ）は後側下方から見た図である。
蓋を取り外した手動投入部の図であり、（ａ）は上方から見た図であり、（ｂ）は（ａ）のＡ－Ａ断面を矢印側から見た断面図である。
蓋を取り外した手動投入部の分解斜視図であり、（ａ）は前側上方から見た図であり、（ｂ）は後側下方から見た図である。
（ａ）は注水部を上方から見た図であり、（ｂ）は上形成体を取り外した状態を上方から見た図であって投入経路を説明する図である。
注水部の斜視図であり、（ａ）は前側上方から見た図であり、（ｂ）は後側下方から見た図である。
自動投入部とその周辺部における左右方向と直交する断面を前側上方から見た斜視図である。
分解状態のタンク収容部及びタンクを前側上方から見た斜視図である。
分解状態のタンク収容部及びタンクを後側下方から見た斜視図である。
タンク体からフィルタを取り外した状態の斜視図であり、（ａ）は前側上方から見た図であり、（ｂ）は後側上方から見た図である。
注水部と自動投入部との接続部分の断面図である。
他の形態の注水部の投入経路を説明する図である。
【０００８】
＜実施形態＞
１．概要
洗濯機１は、図１に示すように、縦型タイプである。
洗濯機１は、図３及び図４に示すように、洗濯槽１１と、洗濯槽１１等を回転駆動するモータ１２と、洗濯処理の運転コースの入力や選択を行うための操作部１３、洗濯処理の運転状況等を表示するための表示部１４と、洗濯槽１１に給水するための給水部１５（図５参照）と、給水された水を洗濯槽１１に注水するための注水部１６と、洗濯槽１１から排水する排水部１７と、注水部１６に洗剤、柔軟仕上剤等の洗濯処理剤を投入する処理剤投入部と、モータ１２等を制御して洗濯処理等を行う制御部と、モータ１２や制御部等の駆動手段に給電するための電源部と、を筐体１８に備える。
なお、縦型タイプ、つまり、縦型洗濯機は、洗濯槽１１の中心軸が上下方向（垂直方向）に延伸する、又は上下方向に対して所定角度、例えば１０度以内の角度で傾斜している洗濯機をいう。
【０００９】
処理剤投入部は、複数のタンク２７に収容された洗濯処理剤を自動で投入するための自動投入部２１と、手動により洗濯処理剤を投入するための手動投入部２３とを備える。タンク２７には、複数回の洗濯運転のための洗濯処理剤が貯留される。
洗濯機１は、風呂水を吸引して洗濯槽１１に投入する風呂水投入部２５（図５参照）を備える。制御部は、自動投入部２１の投入量や投入タイミングを制御し、ここでは、電源部と共に回路構成されて回路ユニット２６として設けられている。
ここで、図１に示すように、給水部１５がある側を前後方向の後側とすると、上下方向と前後方向とに直交する方向を左右方向とする。操作部１３や表示部１４は、洗濯物を投入する開口部１８１ａを開閉するための蓋部１８２を挟んで、前側に存在する場合を例に説明するが、この位置に限定されるものではない。なお、左右方向は、前後方向の前側から見た状態を基準とする。
なお、例えば、「ＡがＢ方向の一方（他方）側に位置する」は、ＡにおけるＢ方向の中心が、洗濯機におけるＢ方向の中心よりも一方（他方）側に位置している場合を含み、「ＡがＢ方向の一方（他方）側にある（存在する）」も同様とする。
また、例えば、「ＡがＣの後（左）側に位置する」とは、Ａにおける前後方向（左右方向）の中心が、Ｃにおける前後方向（左右方向）方向の中心よりも後（左）側に位置している場合を含み、「ＡがＣの後（左）側にある（存在する）」も同様とし、「前（右）側」も同様とする。
さらに、「Ｄの後（左）側」には、Ｄの後部（左部）及びＤの後方（左側方）を含む場合がある。
以下、要部について説明する。
【００１０】
２．要部
（１）洗濯槽
洗濯槽１１は、洗濯水を貯留するための水槽１１１と、水槽１１１内に回転可能に支持された回転槽１１３と備える。
（【００１１】以降は省略されています）
