公開番号2025172151
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025147218,2024150919
出願日2025-09-04,2012-10-30
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20251113BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】トランジスタを有する表示装置の作製工程に用いるフォトマスクの枚数を増やさ
ず、トランジスタの信頼性を向上させる。

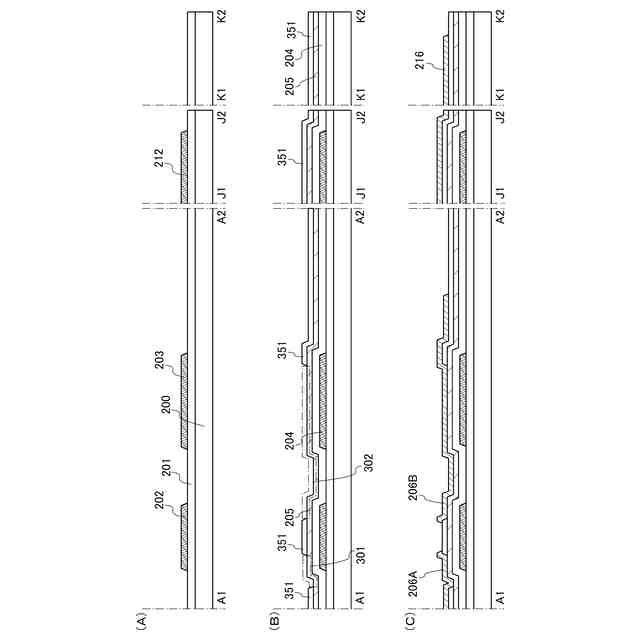

【解決手段】島状の半導体層を形成するためのフォトリソグラフィ工程及びエッチング工
程を省略して、フォトマスクの枚数を増やすことなく作製する。具体的に液晶表示装置で
いえば、ゲート電極を形成する工程、エッチング工程等によるダメージを低減するための
保護層を形成する工程、ソース電極及びドレイン電極を形成する工程、コンタクトホール
を形成する工程、画素電極を形成する工程、の5つのフォトリソグラフィ工程で作製する

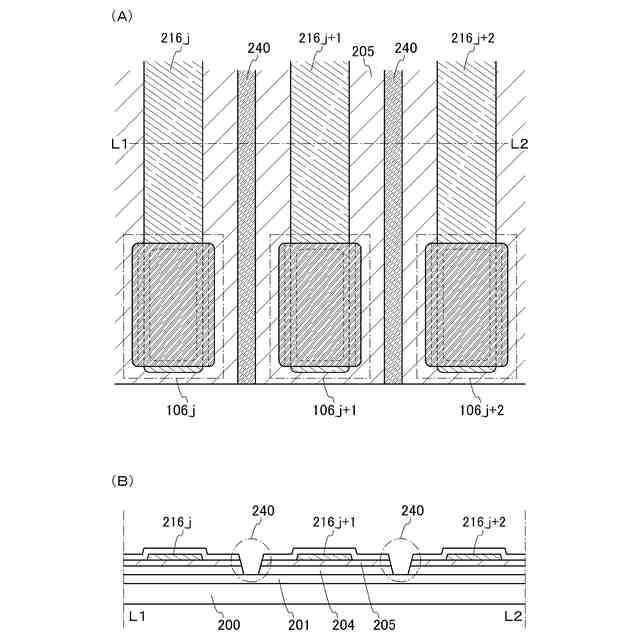

。そして本発明の一態様の液晶表示装置は、コンタクトホールを形成する工程と同時に形
成される、半導体層を分断するための溝部を有する。

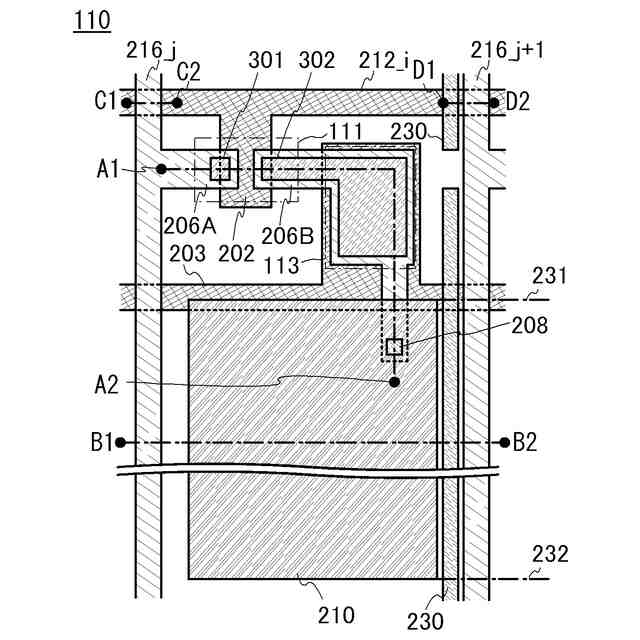

【選択図】図1
特許請求の範囲【請求項1】

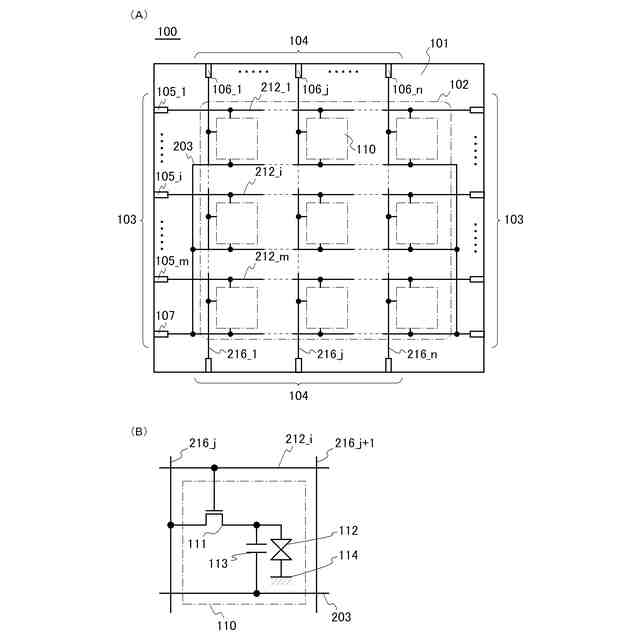

トランジスタと、
前記トランジスタのゲート電極と電気的に接続する第1の配線と、

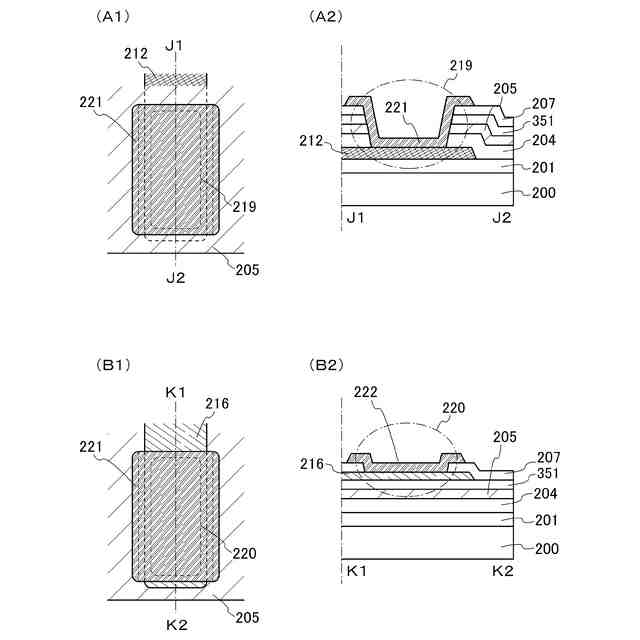

前記トランジスタの半導体層と電気的に接続する第2の配線と、
前記トランジスタの半導体層の上面と接する領域を有する絶縁層と、を有し、
前記半導体層及び前記絶縁層は、前記第1の配線に重なる領域と、前記第2の配線に重なる領域と、を有し、

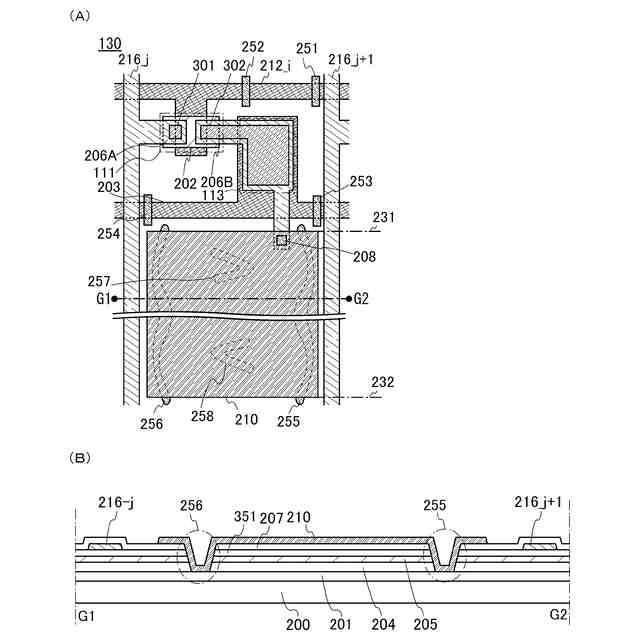

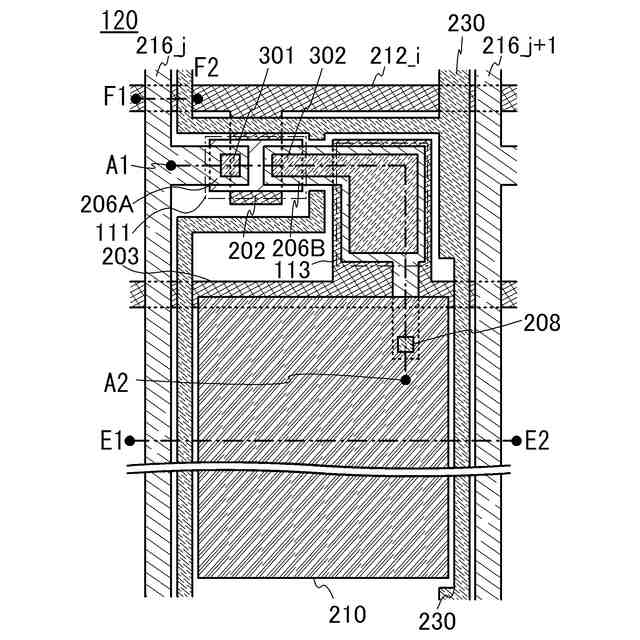

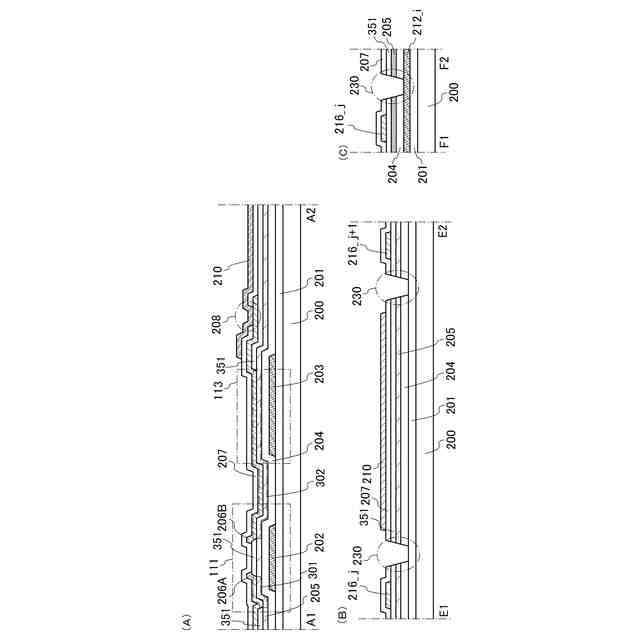

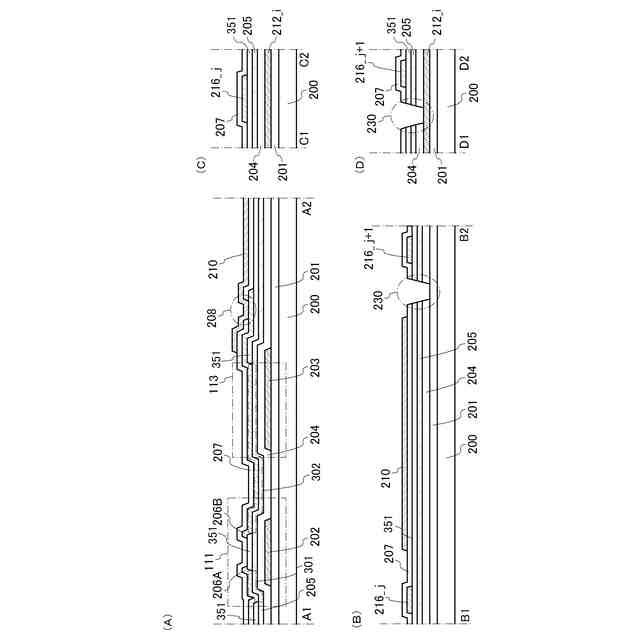

前記半導体層は、開口部を有し、
前記開口部は、前記第1の配線を横切って設けられた部分と、前記第2の配線が延在する方向に沿うように延在して設けられた部分と、を有する、表示装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、半導体装置、液晶表示装置、EL表示装置、及びその作製方法に関する。
続きを表示(約 2,300 文字)【0002】
なお、本明細書中において半導体装置とは、半導体特性を利用することで機能しうる装置
全般を指し、トランジスタ、半導体回路、記憶装置、撮像装置、表示装置、電気光学装置
及び電子機器などは全て半導体装置である。
【背景技術】
【0003】
トランジスタを用いた、アクティブマトリクス型の液晶表示装置やEL(Electro
luminescence)表示装置等の表示装置が実用化されている。トランジスタは
、表示装置に限らず、IC(Integrated Circuit)を始めとした電子
デバイスに広く応用されている。
【0004】
近年、表示装置に対して、画面サイズの大面積化、高精細化及び高開口率化の要求が高ま
っている。また、表示装置には、高い信頼性と、生産コストの低減とが求められる。
【0005】
液晶表示装置やEL表示装置では、トランジスタを、スイッチング素子または駆動トラン
ジスタ等に用いている。そのため、表示装置が高い信頼性を確保するためには、トランジ
スタの信頼性を向上させることが重要である。また、生産コストを低減することを目的と
して、表示装置の作製工程を簡略化するためには、トランジスタの作製工程の簡略化を図
ることが有効である。
【0006】
トランジスタの信頼性の向上を図る手段として、半導体層の劣化を低減する技術が有効で
ある。半導体層の劣化は、フォトリソグラフィ工程におけるエッチング工程によるダメー
ジや、他の層から半導体層への不純物元素の拡散によって引き起こされる。そのため、半
導体層の劣化を低減するには、フォトリソグラフィ工程等の作製工程によるダメージを低
減する層を設けることや、他の層から半導体層への不純物元素の拡散を防ぐためのブロッ
キング層を設けるといった技術が有効である。
【0007】
また、トランジスタの作製工程の簡略化には、フォトリソグラフィ工程を削減または簡略
化することが有効である。例えばフォトリソグラフィ工程が1つ増加すると、レジスト塗
布、プリベーク、露光、現像、ポストベーク等の工程と、その前後の工程において、被膜
の形成及びエッチング工程、更にはレジスト剥離、洗浄及び乾燥工程等が必要になる。そ
のため、作製工程におけるフォトリソグラフィ工程が1つ増加するだけで、工程数が大幅
に増加する。
【0008】
一例として、大型の液晶表示装置のスイッチング素子に用いられる、ボトムゲート型のト
ランジスタの作製行程では、少なくとも5枚のフォトマスクによるフォトリソグラフィ工
程を経て、作製されることが一般的である。具体的に液晶表示装置の画素のトランジスタ
でいえば、ゲート電極(同一層で形成される配線を含む)を形成する工程、島状の半導体
層を形成する工程、ソース電極及びドレイン電極(同一層で形成される配線を含む)を形
成する工程、開口部(コンタクトホール)を形成する(開口部以外の絶縁層等の除去を含
む)工程、画素電極(同一層で形成される配線等を含む)を形成する工程の5つのフォト
リソグラフィ工程が必要となる。従ってトランジスタの作製工程では、1枚のフォトマス
クを削減またはフォトリソグラフィ工程を簡略化することによる工程の短縮の効果は大き
い。
【0009】
また別の一例として、大型のEL表示装置のスイッチング素子に用いられる、ボトムゲー
ト型のトランジスタの作製行程では、少なくとも6枚のフォトマスクによるフォトリソグ
ラフィ工程を経て、作製されることが一般的である。具体的にEL表示装置の画素のトラ
ンジスタでいえば、ゲート電極(同一層で形成される配線を含む)を形成する工程、島状
の半導体層を形成する工程、ソース電極及びドレイン電極(同一層で形成される配線を含
む)を形成する工程、開口部(コンタクトホール)を形成する(開口部以外の絶縁層等の
除去を含む)工程、EL素子の一方の電極(同一層で形成される配線等を含む)を形成す
る工程、EL層を色毎に塗り分けるための隔壁層を形成する工程、の6つのフォトリソグ
ラフィ工程が必要となる。従ってトランジスタの作製工程では、1枚のフォトマスクを削
減またはフォトリソグラフィ工程を簡略化することによる工程の短縮の効果は大きい。
【0010】
そのため、トランジスタの作製工程における、フォトリソグラフィ工程を削減または簡略
化するために、数多くの技術開発がなされている。例えば、フォトリソグラフィ工程を簡
略化させる技術としては、裏面露光、レジストリフロー又はリフトオフ法といった技術が
ある。また、トランジスタの作製工程における、フォトリソグラフィ工程を簡略化するた
めに、多階調マスク(ハーフトーンマスク又はグレートーンマスクと呼ばれるもの)を用
いた技術が広く知られている。多階調マスクを用いて作製工程を低減する技術として、例
えば特許文献1が挙げられる。
【先行技術文献】
【特許文献】
(【0011】以降は省略されています)
