公開番号2025171872
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077621
出願日2024-05-10
発明の名称昇降台装置
出願人ティフィル株式会社
代理人弁理士法人牛木国際特許事務所
主分類B66F 9/06 20060101AFI20251113BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】支持脚の上下動において作業台の揺れを抑制する昇降台装置を提供する。
【解決手段】車輪8を備えた台車部2と、作業台5を備えた昇降機構4と、支持脚7を備えた枠体6と、前記昇降機構4に備え前記枠体6を押圧する押圧部と、前記枠体6に備えた複数のローラとを備え、前記複数のローラにて前記車輪8側の枠体である車輪側枠体を押圧可能に備えたことにより、作業台をガタツクことなく昇降させることができ、作業台の揺れを抑えることができる。
【選択図】図1
特許請求の範囲【請求項１】
車輪を備えた台車部と、
作業台を備えた昇降装置と、
支持脚を備えた枠体と、
前記昇降装置に備え前記枠体を押圧する押圧部と、
前記枠体に備えた複数のローラと、を備え、
前記複数のローラにて前記車輪側の枠体を押圧可能に備えたことを特徴とする昇降台装置。
続きを表示（約 58 文字）【請求項２】
前記台車部を昇降方向と平行に案内可能とする案内部を備えたことを特徴とする昇降台装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、昇降台装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、作業台を上昇させた状態での転倒を防止するための支持脚を備えた昇降台装置がある（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２７７９６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、支持脚の上下動において揺れが生じてしまう、という問題点があった。
【０００５】
そこで、本発明は、上述の課題を解決するために、支持脚の上下動において作業台の揺れを抑制する昇降台装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、車輪を備えた台車部と、作業台を備えた昇降装置と、支持脚を備えた枠体と、前記昇降装置に備え前記枠体を押圧する押圧部と、前記枠体に備えた複数のローラと、を備え、前記複数のローラにて前記車輪側の枠体を押圧可能に備えたことを特徴とする。
【発明の効果】
【０００７】
本発明の昇降台装置によれば、支持脚の上下動において作業台の揺れを抑制する。
【図面の簡単な説明】
【０００８】

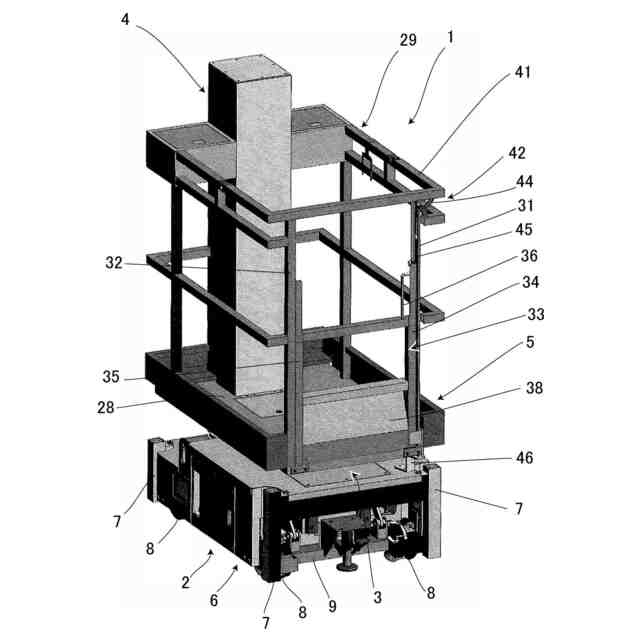

本発明の実施例１における昇降台装置の降下状態を示す前側斜視図である。

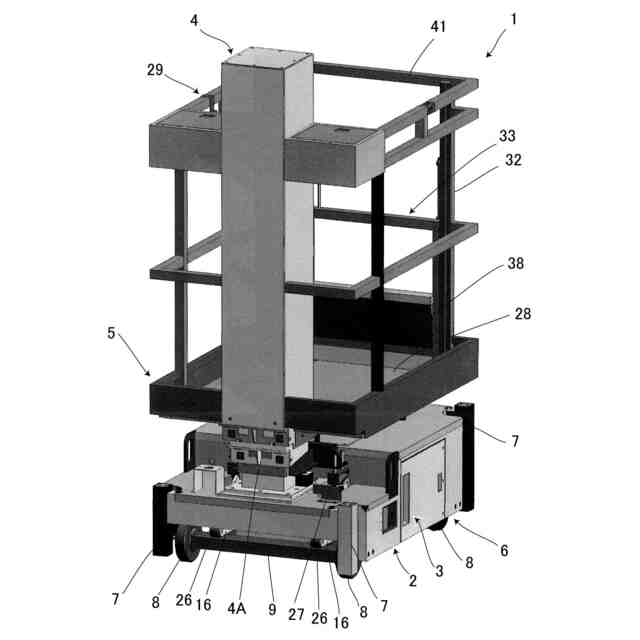

同、昇降台装置の降下状態を示す後側斜視図である。
同、昇降台装置の降下状態を示す側面図である。
同、昇降台装置の底面図である。

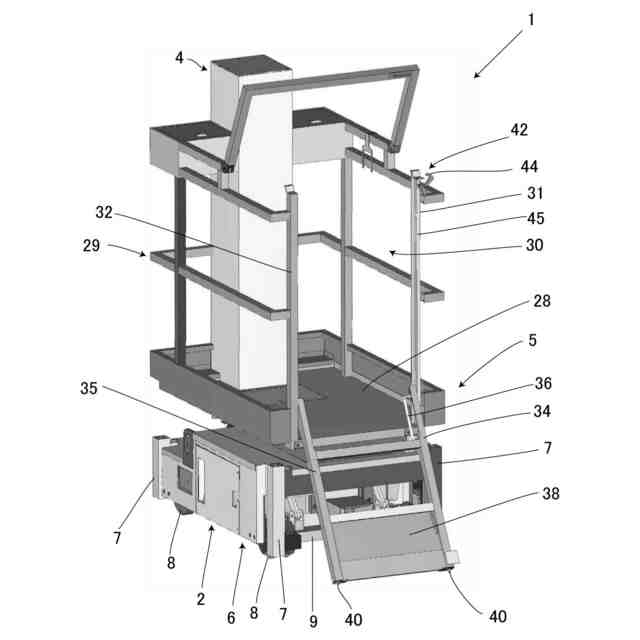

同、扉をスロープ状態とした乗り込み状態を示す斜視図である。
同、乗り込み状態を示す拡大斜視図である。
同、乗り込み状態を示す側面図である。
同、乗り込み状態を示す断面図である。

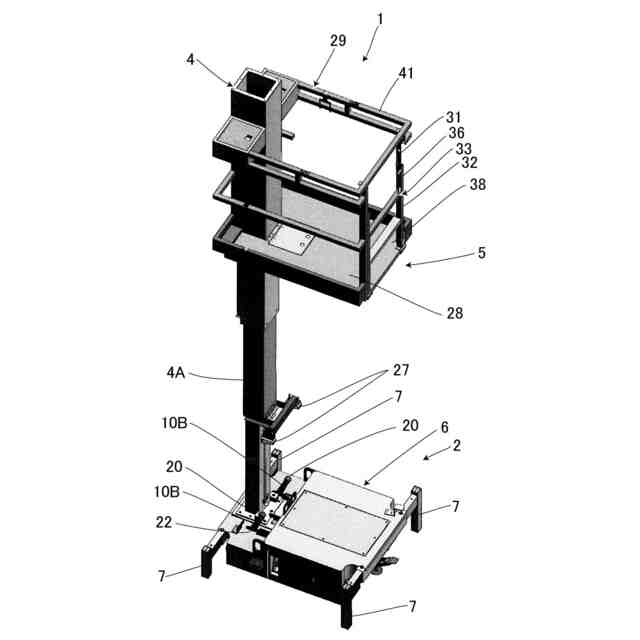

同、上昇状態を示す斜視図である。
同、上昇状態を示す側面図である。
同、上昇状態を示す拡大断面図である。
本発明の実施例２における昇降台装置の降下状態を示す前側斜視図である。
同、昇降台装置の降下状態を示す後側斜視図である。
同、昇降台装置の降下状態を示す断面図である。
同、昇降台装置の底面図である。
同、上昇状態を示す側面図である。
同、上昇状態を示す断面図である。
同、上昇状態を示す拡大断面図である。
【発明を実施するための形態】
【０００９】
本発明における好適な実施の形態について、添付図面を参照して説明する。尚、以下に説明する実施の形態は、特許請求の範囲に記載された本発明の内容を限定するものではない。また、以下に説明される構成の全てが、本発明の必須要件であるとは限らない。
【実施例】
【００１０】
本実施例において、以下、本発明の昇降台装置の実施例１について、図１～図１１を参照しながら説明する。本実施例の昇降台装置１は、台車部２と、台車部２の内側に配設された昇降駆動装置３と、台車部２の上方に配設された多段マストによる昇降装置４によって支持された作業台５とを備えている。
（【００１１】以降は省略されています）
