公開番号2025171084
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076076
出願日2024-05-08
発明の名称散薬分包装置
出願人株式会社トーショー
代理人個人
主分類A61J 3/00 20060101AFI20251113BHJP(医学または獣医学;衛生学)
要約【課題】コンパクト化を行いつつも補充の容易性や秤量の正確性を確保した散薬分包装置の提供
【解決手段】散薬が投入される収容容器と、当該配分円盤上に落下した散薬を所定量毎に均等に分配するための配分円盤と、配分円盤の上部に位置し、収容容器を環状の軌道を周回するように移送するとともに、所定の着脱位置で収容容器の着脱が成され、配分円盤上の所定の投下位置に移送されて収容容器から散薬を配分円盤に放出する収容容器バッファと、配分円盤を覆うように設けられ、少なくとも一部が開閉可能に設けられたカバー部と、投下位置の上方かつカバー部の可動部分に重複しない位置に設けられた秤量部と、を有し、秤量部は、収容容器を支持可能な固定部と、固定部に装着された収容容器の重量を測定可能な電子天秤と、秤量部の少なくとも3方を囲うように設けられたケースと、ケースの外部に設けられて電子天秤の操作を行う操作部と、を備えた散薬分包装置。
【選択図】図1
特許請求の範囲【請求項１】
分包される散薬が投入される収容容器と、
当該配分円盤上に落下した散薬を所定量毎に均等に分配するための配分円盤と、
前記配分円盤の上部に位置し、前記収容容器を環状の軌道を周回するように移送するとともに、所定の着脱位置で前記収容容器の着脱が成され、前記配分円盤上の所定の投下位置に移送されて前記収容容器から散薬を前記配分円盤に放出する収容容器バッファと、
前記配分円盤を覆うように設けられ、少なくとも一部が開閉可能に設けられたカバー部と、
前記投下位置の上方かつ前記カバー部の可動部分に重複しない位置に設けられた秤量部と、
を有し、
前記秤量部は、前記収容容器を支持可能な固定部と、前記固定部に装着された前記収容容器の重量を測定可能な電子天秤と、前記秤量部の少なくとも３方を囲うように設けられたケースと、前記ケースの外部に設けられて前記電子天秤の操作を行う操作部と、を備えたことを特徴とする散薬分包装置。
続きを表示（約 590 文字）【請求項２】
請求項１に記載の散薬分包装置において、
前記散薬分包装置の筐体には、手前側に引き倒すことで前記収容容器を保持可能な可動式保持部を備えた充填作業台を有することを特徴とする散薬分包装置。
【請求項３】
請求項２に記載の散薬分包装置において、
前記可動式保持部には、当該可動式保持部に載置された前記収容容器の表示器を書き換える書き換え手段が配置されることを特徴とする散薬分包装置。
【請求項４】
請求項３に記載の散薬分包装置において、
前記収容容器は、当該収容容器固有の識別情報を保持し、
前記充填作業台は、前記可動式保持部に収容容器が載置されたことを検知する検知手段と、補充される散薬の薬品情報を読み取る読取手段と、を有し、
前記収容容器の識別情報と、前記薬品情報とが一致するかどうかを照合することを特徴とする散薬分包装置。
【請求項５】
請求項１に記載の散薬分包装置において、
前記カバー部は、前記配分円盤を二分したときに前記収容容器バッファが配置された側である第１カバー部と、前記第１カバー部とは別体として開閉可能であって、前記第１カバー部の逆側に位置する第２カバー部とを有し、前記第１カバー部は少なくとも前記着脱位置までを開放可能としたことを特徴とする散薬分包装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、薬剤を包装するための散薬分包装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
所定の長さ毎に区分された長尺の包装紙に粉体や個体を封入し、熱によってシールする包装装置が広く知られている（例えば特許文献１等参照）。
また、これらの包装装置と前述の薬剤を所定の数量ずつ排出する散薬払出機構とを組み合わせ散薬分包装置として動作させる構成もまた知られている（例えば特許文献２、３等参照）。
さて、こうした散薬分包装置としては様々な構成が考えられているが、省スペース化と高速化の要求に応えるため、散薬分包装置のさらなるコンパクト化が求められている。
【０００３】
他方、散薬分包装置において、散薬収容容器への補充の際には、散薬収容容器内部の薬剤の量を在庫として把握しておくために、どの薬品をどの程度補充したかの確認も必要である。また、薬剤師による手作業での秤量作業を行った散薬を均等に分配するときにも、散薬分包装置が用いられる場合があり、こうした様々な使用形態に対して対応する必要がある。散薬収容容器内に秤量済の散薬を投入し、所定の分量に払い出すようなこともその１つである。
例えば、従来散薬収容容器に格納されている散薬を事前に秤量する方法としては、散薬秤量装置を別途用いる方式等が知られている（例えば特許文献４等参照）。
しかしながら、複数の装置を用いてこれらの様々な使用形態に対応することは、結果として装置の設置スペースの増大を招き、コンパクト化の要求とは相反する。
他方、全ての機能を１つに持たせようとすれば、結局のところ装置自体の大型化につながってしまうため、コンパクト化と多機能化とをどのように両立するかが課題であった。
また、装置の大型化は、必然的に手作業の際の移動距離の増大にもつながるため、動線の複雑化を抑えて作業者にとって作業しやすい状態を維持することも重要である。
【先行技術文献】
【特許文献】
【０００４】
特許７３４５０９２号公報
特開２０２３－１６０９１９号公報
特開２０２４－０１９１４４号公報
特許第７１５７９１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、かかる技術的課題を解決するためのものであり、コンパクト化を行いつつも作業者の動線の簡素化を含む補充の容易性や秤量の正確性を確保した散薬分包装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明の散薬分包装置は、分包される散薬が投入される収容容器と、当該配分円盤上に落下した散薬を所定量毎に均等に分配するための配分円盤と、前記配分円盤の上部に位置し、前記収容容器を環状の軌道を周回するように移送するとともに、所定の着脱位置で前記収容容器の着脱が成され、前記配分円盤上の所定の投下位置に移送されて前記収容容器から散薬を前記配分円盤に放出する収容容器バッファと、前記配分円盤を覆うように設けられ、少なくとも一部が開閉可能に設けられたカバー部と、前記投下位置の上方かつ前記カバー部の可動部分に重複しない位置に設けられた秤量部と、を有し、前記秤量部は、前記収容容器を支持可能な固定部と、前記固定部に装着された前記収容容器の重量を測定可能な電子天秤と、前記秤量部の少なくとも３方を囲うように設けられたケースと、前記ケースの外部に設けられて前記電子天秤の操作を行う操作部と、を備えたことを特徴とする。
【発明の効果】
【０００７】
このような散薬分包装置によれば、コンパクト化を行いつつも補充の容易性や秤量の正確性を確保することができる。
【図面の簡単な説明】
【０００８】

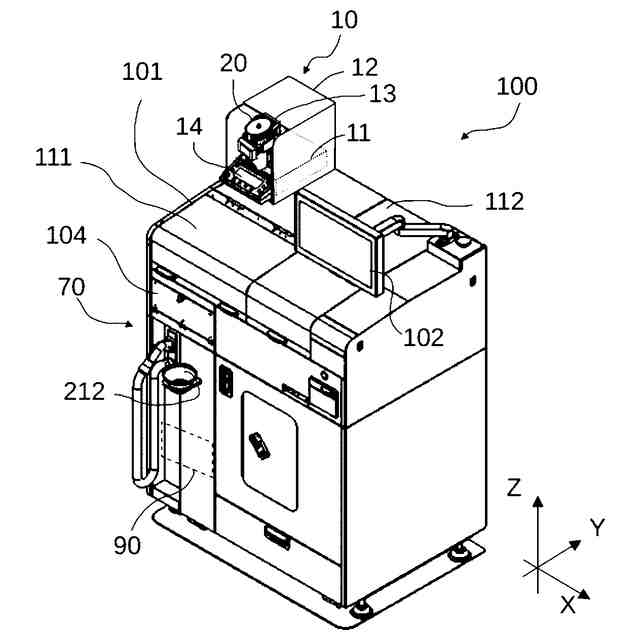

本発明の実施形態の一例として、散薬分包装置の外観を示した斜視図である。

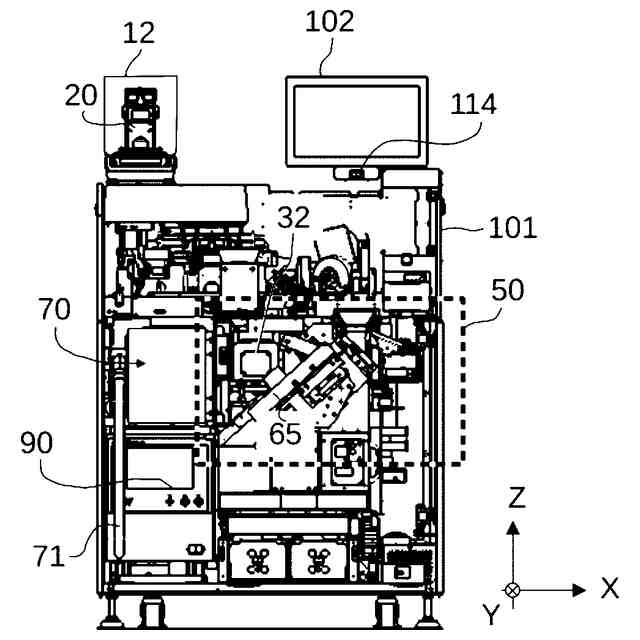

図１に示した散薬分包装置の構成を示す図である。
図１に示した筐体の内部にあるバッファ部の構成を示した図である。
図１に示した筐体の内部にある配分円盤の構成を示した図である。
図１に示した散薬カセットの構成の一例を示す図である。
図５に示した散薬カセットの動作の一例を示す図である。
図５に示した散薬カセットの補充時の構成の一例を示す図である。

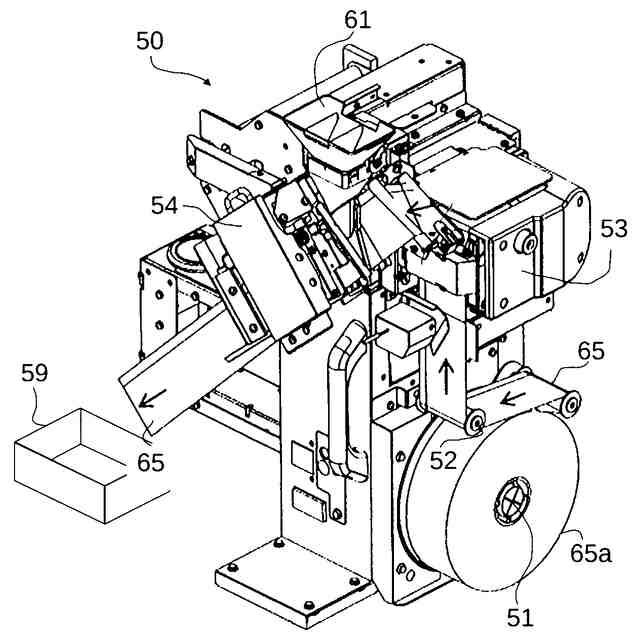

図１に示した包装装置の一例を示す図である。
包装装置による散薬の分包結果の一例を示す図である。
散薬分包装置の内部構造の一例を示す図である。
散薬分包装置のカバー部の構成の一例を示す図である。
図１に示した包装装置の構成の一例を示す概略図である。
充填台扉及び保持台を格納したときの構成の一例を示す図である。
秤量部の構成の一例を示す図である。
秤量部に散薬カセットを取り付ける際の動作の一例を示す図である。
散薬分包装置の扉部分の開閉の動作の一例を示す図である。
【発明を実施するための形態】
【０００９】
本発明の散薬分包装置の一例である具体的な形態を、図に沿って説明する。
図においては、簡略化のため、ボルト等の締結具や、電動モータ等の駆動源、ギヤ等の伝動部材、モータドライバ等の電気回路、コントローラ等の電子回路の詳細などは図示を割愛し、発明の説明に必要なものや関連するものを中心に図示する。
また、図１に示すように、散薬分包装置１００の操作者Ｐの立つ正面側から見たときに、便宜上左から右へ向かう方向をＸ方向、手前側から奥側に向かう方向をＹ方向、下から上へ向かう方向をＺ方向として示している。
【００１０】
まず、本発明の散薬分包装置１００について、外観図及び内部構成図を図１、図２に示す。
散薬分包装置１００は、図１に示すように、筐体１０１の上部に位置し、操作者Ｐが手動で散薬カセット２０を設置して散薬カセット２０の重量を測定可能な電子天秤１１と、電子天秤１１の周囲を囲むように設けられた風防１２と、電子天秤１１上に散薬カセット２０を設置可能なように設けられた固定部１３と、を有している。
また、電子天秤１１の操作部１４は、風防１２の外側から操作可能なように、風防１２から突き出た態様で設けられている。
電子天秤１１と、風防１２と、固定部１３と、操作部１４と、は散薬分包装置１００において秤量部１０を構成する各部である。
（【００１１】以降は省略されています）
