公開番号2025170892
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075728
出願日2024-05-08
発明の名称ヘリカルアンテナ
出願人古野電気株式会社
代理人弁理士法人楓国際特許事務所
主分類H01Q 11/08 20060101AFI20251113BHJP(基本的電気素子)
要約【課題】空電に強い簡素な構成のヘリカルアンテナを提供する。

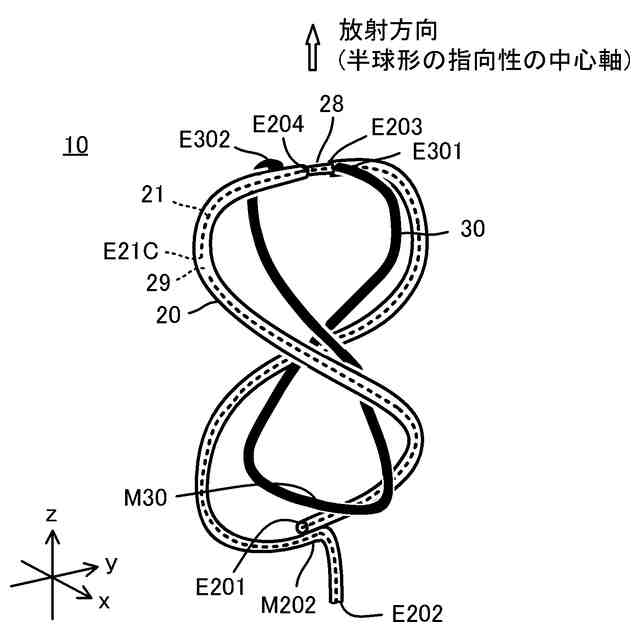

【解決手段】ヘリカルアンテナ10は、同軸ケーブル20および線状導体30を備える。線状導体30は、外導体第1端部E203に一方端E301が接続され、外導体第2端部E204に他方端E302が接続される環状である。同軸ケーブル20と線状導体30は、ギャップ部28を基準として、90°の間隔で配置され、かつ、それぞれ、180°に捻れた形状である。同軸ケーブル20の内導体21は、外導体第1端部E203の位置から先端部E201側の部分に切断部29を有する。nを正の整数とし、放射する電波の周波数の同軸ケーブル1波長の電気長をλとして、外導体第1端部E203から切断部29までの内導体21の長さは、(2n-1)λ/4である。
【選択図】図1
特許請求の範囲【請求項１】

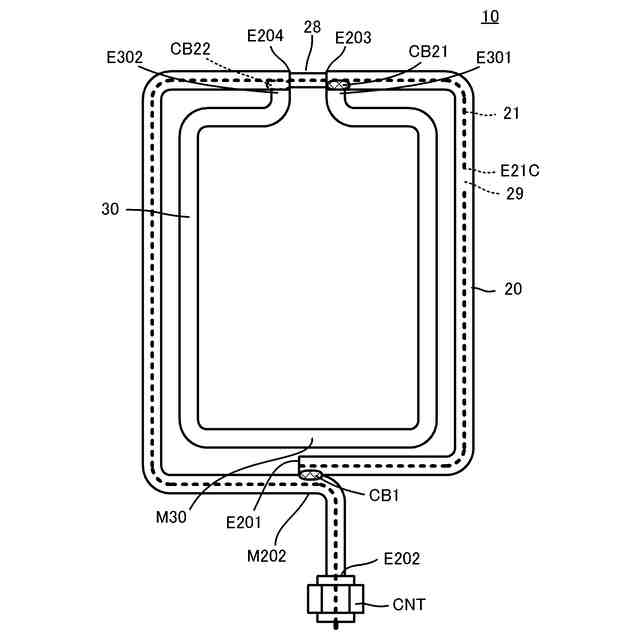

先端部と延びる方向の途中との外導体が互いに接続され、接続部と前記先端部との中間位置において前記外導体が無いギャップ部を備え、前記ギャップ部の前記先端部側に外導体第１端部および前記ギャップ部の前記接続部側に外導体第２端部を備える環状の同軸ケーブルと、
前記外導体第１端部に一方端が接続され、前記外導体第２端部に他方端が接続される環状の線状導体と、
を備え、
前記同軸ケーブルと前記線状導体は、前記ギャップ部を基準として、９０°の間隔で配置され、かつ、それぞれ、１８０°に捻れた形状であり、

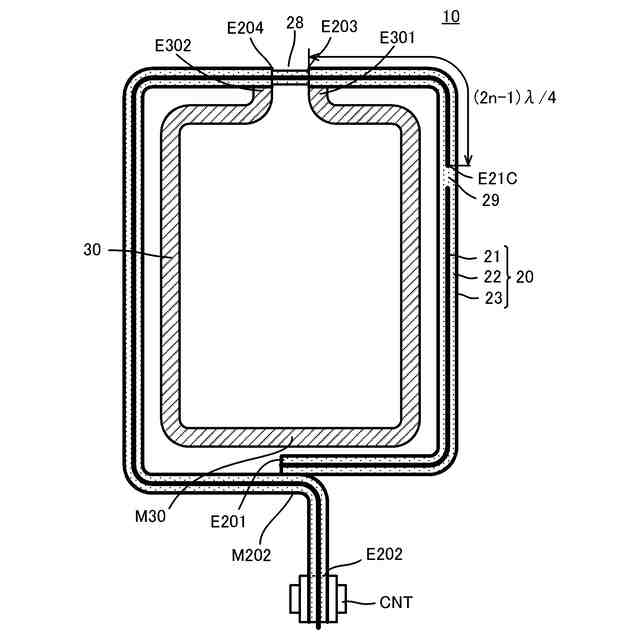

前記同軸ケーブルの内導体は、前記外導体第１端部の位置から前記先端部側の部分に前記内導体の切断部を有し、
ｎを正の整数とし、放射する電波の周波数の同軸ケーブル１波長の電気長をλとして、
前記外導体第１端部から前記切断部までの前記内導体の長さは、（２ｎ－１）λ／４である、
ヘリカルアンテナ。
続きを表示（約 420 文字）【請求項２】
請求項１に記載のヘリカルアンテナであって、
前記外導体第１端部から前記切断部までの前記内導体の長さは、λ／４である、
ヘリカルアンテナ。
【請求項３】
請求項１に記載のヘリカルアンテナであって、
前記同軸ケーブルの環状部分の長さは、λであり、
前記線状導体の長さは、０．９５λである、
ヘリカルアンテナ。
【請求項４】
請求項１に記載のヘリカルアンテナであって、
前記線状導体の断面積と前記同軸ケーブルの断面積は同じである、
ヘリカルアンテナ。
【請求項５】
請求項１に記載のヘリカルアンテナであって、
円形の端面と円筒形の周面を有する絶縁性の支持体を備え、
前記ギャップ部は、前記端面上に配置され、
前記同軸ケーブルと前記線状導体とは、前記周面に沿って配置される、
ヘリカルアンテナ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、円偏波を放射する４線分数巻きヘリカルアンテナに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、水平方向の指向特性が無指向性で、垂直方向が半球状の指向性を持ち、円偏波を送受信するＱＦＨアンテナが各種実用化されている。その一種として、特許文献１に示すようなヘリカルアンテナが考案されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３２６６４６６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のヘリカルアンテナは、簡素な構造と空電に強いこととを両立することが難しかった。
【０００５】
したがって、本発明の目的は、空電に強い簡素な構成のヘリカルアンテナを実現することにある。
【課題を解決するための手段】
【０００６】
この一実施形態に係るヘリカルアンテナは、同軸ケーブル、および、線状導体を備える。同軸ケーブルは、先端部と延びる方向の途中との外導体が互いに接続され、該接続部と先端部との中間位置において外導体が無いギャップ部を備え、ギャップ部の先端部側に外導体第１端部およびギャップ部の接続部側に外導体第２端部を備える環状である。線状導体は、外導体第１端部に一方端が接続され、外導体第２端部に他方端が接続される環状である。
【０００７】
同軸ケーブルと線状導体は、ギャップ部を基準として、９０°の間隔で配置され、かつ、それぞれ、１８０°に捻れた形状である。同軸ケーブルの内導体は、外導体第１端部の位置から先端部側の部分に切断部を有する。ｎを正の整数とし、放射する電波の同軸ケーブル１波長の電気長をλとして、外導体第１端部から切断部までの内導体の長さは、（２ｎ－１）λ／４である。
【０００８】
この構成では、環状の同軸ケーブルと環状の線状導体とによって、ＧｅｏｒｇｅＢａｄｇｅｒ氏のＷ６ＴＣに類するバランが形成される。さらに、外導体第１端部と外導体第２端部とを放射素子として円偏波が放射される。これにより、簡素な構成のヘリカルアンテナが実現され、かつ、外導体が放射素子になり、内導体は放射素子にならないので、空電に強くなる。
【０００９】
また、この発明の一実施形態に係るヘリカルアンテナでは、外導体第１端部から切断部までの内導体の長さはλ／４である。この構成では、同軸ケーブルおよび線状導体を必要最小限に短くでき、ヘリカルアンテナを小型化できる。
【００１０】

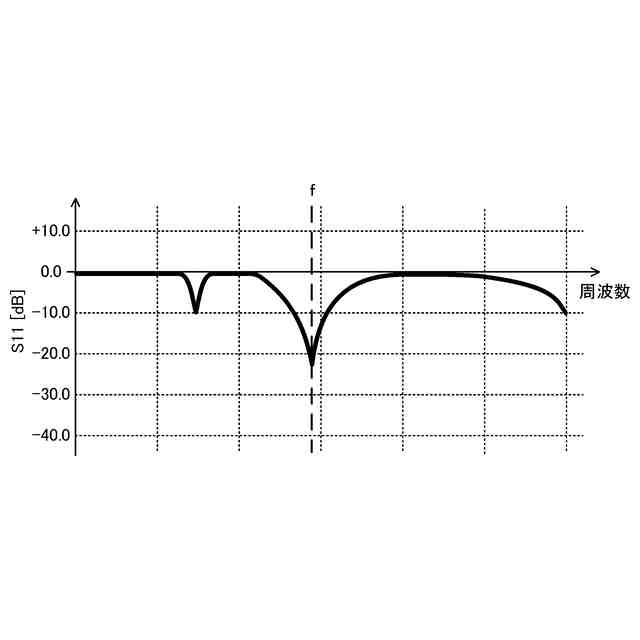

また、この発明の一実施形態に係るヘリカルアンテナでは、同軸ケーブルの環状部分の長さはλであり、線状導体の長さは略０．９５λである。この構成では、ヘリカルアンテナを小型化できる。
（【００１１】以降は省略されています）
