公開番号2025170654
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075416
出願日2024-05-07
発明の名称建築物及び建築物の施工方法
出願人積水ハウス株式会社
代理人個人,個人
主分類F16L 5/02 20060101AFI20251112BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】外側部材の施工後であっても、内側部材とパイプとの間の防水構造を設けることができる建築物及び建築物の施工方法を提供する。

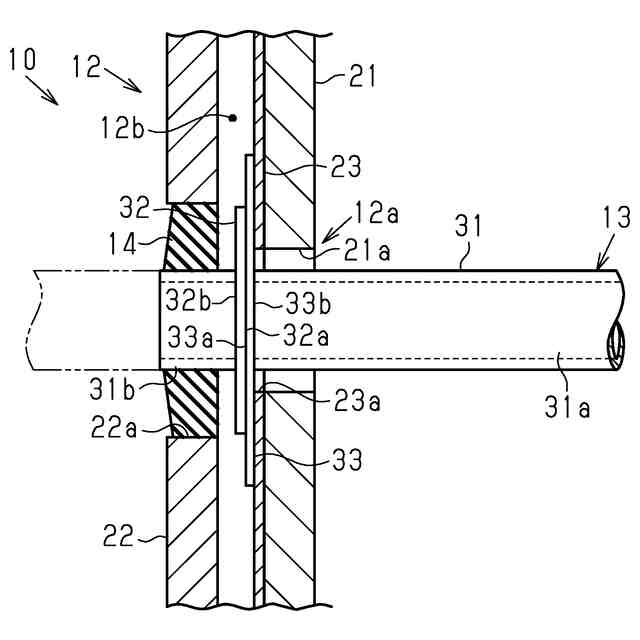

【解決手段】外壁12は、内側部材としての下地材21と、内側部材よりも屋外側に設けられた外側部材としての外装材22と、下地材21における外装材22側の面に設けられた第1防水層としての第1防水シート23とを有している。外壁12を貫通する貫通孔12aに挿通されるパイプ13は、パイプ本体31と、フランジ32と、フランジ32の第1端面32aに設けられた第2防水層としての第2防水シート33とを有している。貫通孔12aは、下地材21を貫通する第1孔径の第1孔21aと、外装材22を貫通する第2孔径の第2孔22aとを有している。フランジ32は、第1孔径よりも大きく、かつ第2孔径よりも小さい。第2防水シート33は、第1防水シート23に貼り付けられている。
【選択図】図1
特許請求の範囲【請求項１】
外壁と前記外壁を貫通する貫通孔に挿通されるパイプとを備える建築物であって、
前記外壁は、内側部材と、前記内側部材よりも屋外側に設けられた外側部材と、前記内側部材における前記外側部材側の面に設けられた第１防水層とを有し、

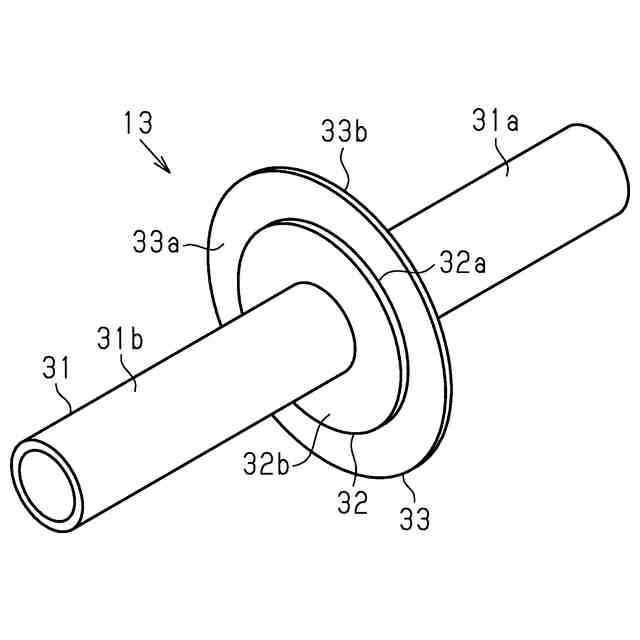

前記パイプは、パイプ本体と、前記パイプ本体の外周に設けられたフランジと、前記パイプ本体の軸方向における前記フランジの端面であって屋内側に位置する第１端面に設けられた第２防水層とを有し、
前記貫通孔は、前記内側部材を貫通する第１孔径の第１孔と、前記外側部材を貫通する第２孔径の第２孔とを有し、
前記フランジは、前記第１孔径よりも大きく、かつ前記第２孔径よりも小さく、
前記第２防水層は、前記第１防水層に貼り付けられている建築物。
続きを表示（約 1,100 文字）【請求項２】
前記パイプ本体の外周面と前記外側部材における前記第２孔を区画する面との間には、シーリング材が設けられている請求項１に記載の建築物。
【請求項３】
前記パイプ本体と前記フランジは一体形成されている請求項１に記載の建築物。
【請求項４】
前記第１防水層は、前記内側部材における前記外側部材側の面に設けられた第１防水シートによって構成されている請求項１に記載の建築物。
【請求項５】
前記第２防水層は、前記フランジの前記第１端面に設けられた第２防水シートによって構成されている請求項１に記載の建築物。
【請求項６】
前記第２防水シートは、前記フランジよりも大きい請求項５に記載の建築物。
【請求項７】
前記パイプ本体は、前記パイプ本体の軸方向において、前記フランジよりも前記内側部材側に位置する第１部位と、前記フランジよりも前記外側部材側に位置する第２部位とを有し、

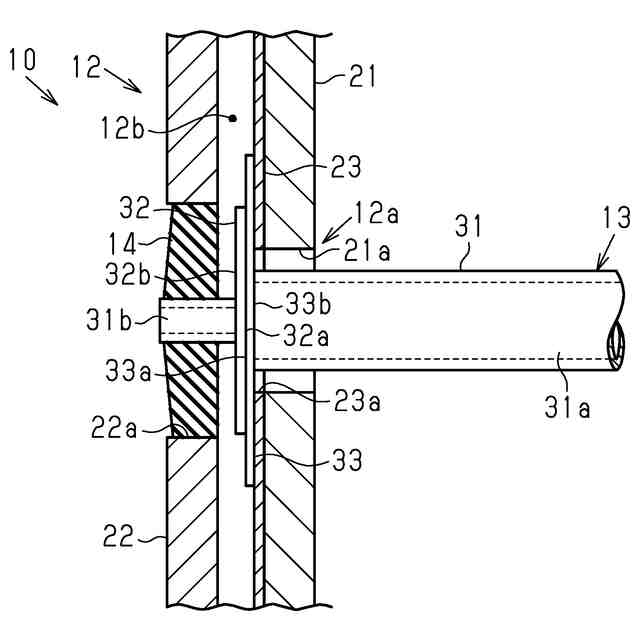

前記第１部位の外径は、前記第２部位の外径よりも小さい請求項１に記載の建築物。
【請求項８】
前記パイプ本体は、前記パイプ本体の軸方向において、前記フランジよりも前記内側部材側に位置する第１部位と、前記フランジよりも前記外側部材側に位置する第２部位とを有し、
前記第１部位の外径は、前記第２部位の外径よりも大きい請求項１に記載の建築物。
【請求項９】

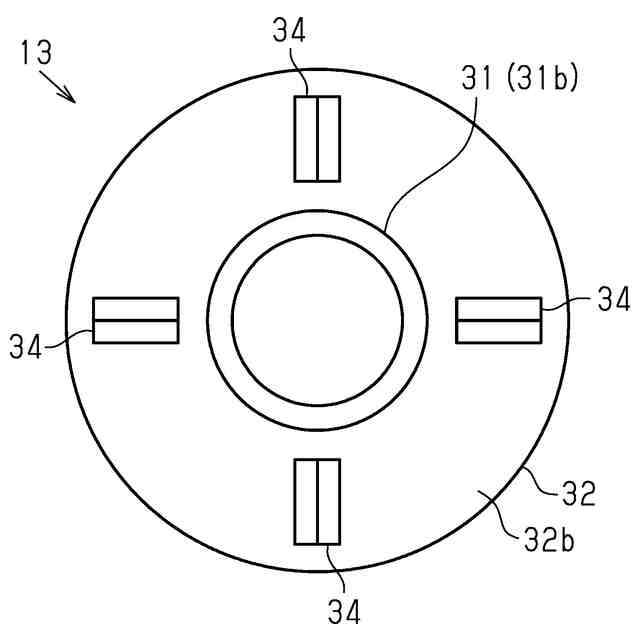

前記パイプ本体の軸方向における前記フランジの端面であって前記第１端面の反対側に位置する第２端面には、リブが設けられている請求項１に記載の建築物。
【請求項１０】
外壁と前記外壁を貫通する貫通孔に挿通されるパイプとを備える建築物の施工方法であって、
前記外壁は、内側部材と、前記内側部材よりも屋外側に設けられた外側部材と、前記内側部材における前記外側部材側の面に設けられた第１防水層とを有し、
前記パイプは、パイプ本体と、前記パイプ本体の外周に設けられたフランジと、前記パイプ本体の軸方向における前記フランジの第１端面に設けられた第２防水層とを有し、
前記内側部材に前記フランジよりも小さい第１孔径の第１孔を形成し、前記外側部材に前記フランジよりも大きい第２孔径の第２孔を形成することにより、前記外壁に前記貫通孔を形成する貫通孔形成工程と、

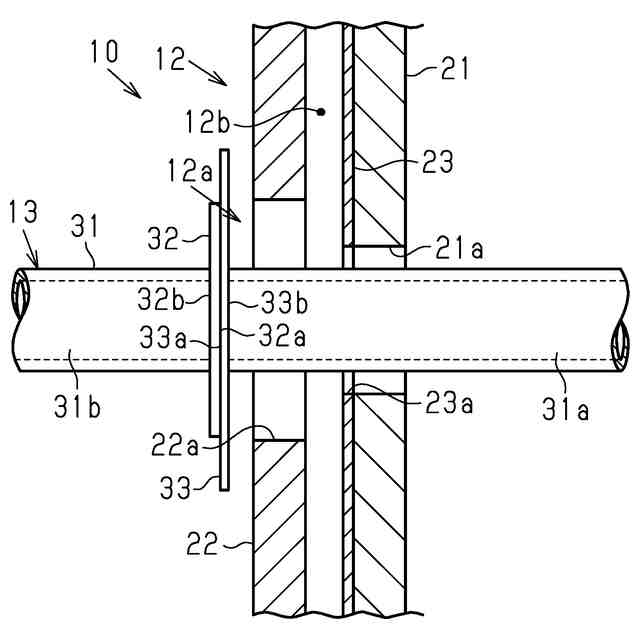

前記フランジの前記第１端面が屋内側に位置するように前記パイプを前記外側部材側から前記貫通孔に挿通する挿通工程と、

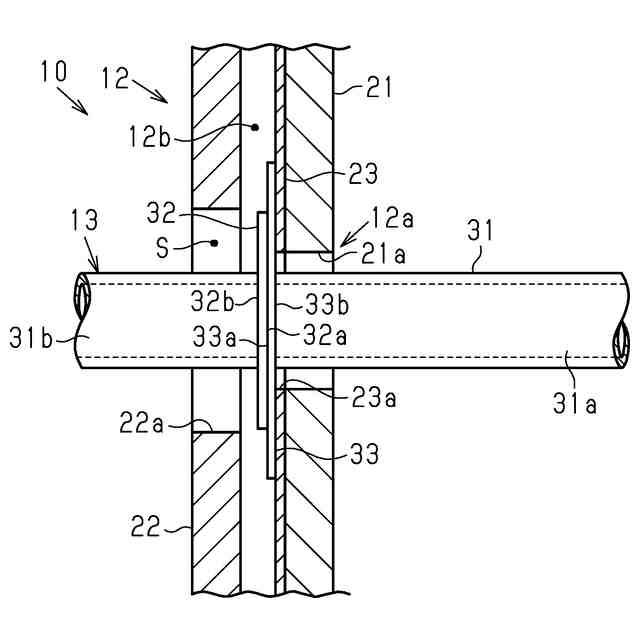

前記フランジを前記第１防水層に押し付けることにより、前記第２防水層を前記第１防水層に貼り付ける貼付工程と、
を有する建築物の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建築物及び建築物の施工方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、外壁と、外壁を貫通する貫通孔に挿通されたパイプとを備える建築物が開示されている。外壁は、内側部材としての壁部材と、内側部材よりも屋外側に設けられた外側部材としてのサイディングとを有している。このような建築物では、内側部材とパイプとの間の防水性を確保することが求められる。
【０００３】
例えば、特許文献１には、防水部材を用いた、内側部材とパイプとの防水構造が開示されている。防水部材は、円筒部と、円筒部の外周に設けられた鍔部とを有している。パイプは、円筒部に挿通されている。円筒部の内周面には、パイプの外周面に当接可能な突起が設けられている。突起により、パイプと円筒部との間の防水性が確保されている。鍔部は、内側部材の外表面に押し当てられた状態で内側部材に取り付けられている。鍔部及び内側部材には、鍔部における内側部材と対向する面とは反対側の面から内側部材の外表面に亘って防水シートが貼り付けられている。防水シートにより、鍔部と内側部材との間の防水性が確保されている。当該防水部材を用いた防水構造の施工においては、内側部材への防水部材の取り付け後、外側部材が施工される。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２４７６６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
内側部材とパイプとの間の防水構造は、外側部材の施工前だけでなく、外側部材の施工後に設ける必要がある場合がある。しかしながら、特許文献１では、外側部材の施工後に内側部材とパイプとの間の防水構造を設けることは想定されていない。このため、例えば、防水部材を外側部材側から貫通孔に挿通する際に鍔部が外側部材に干渉したり、外側部材に設けられた孔の孔径が小さい場合には防水部材や防水シートの取付作業が困難になったりする。特許文献１の技術では、外側部材の施工後に内側部材とパイプとの間の防水構造を設けることが困難である。
【課題を解決するための手段】
【０００６】
（１）上記課題を解決する建築物は、外壁と前記外壁を貫通する貫通孔に挿通されるパイプとを備える建築物であって、前記外壁は、内側部材と、前記内側部材よりも屋外側に設けられた外側部材と、前記内側部材における前記外側部材側の面に設けられた第１防水層とを有し、前記パイプは、パイプ本体と、前記パイプ本体の外周に設けられたフランジと、前記パイプ本体の軸方向における前記フランジの端面であって屋内側に位置する第１端面に設けられた第２防水層とを有し、前記貫通孔は、前記内側部材を貫通する第１孔径の第１孔と、前記外側部材を貫通する第２孔径の第２孔とを有し、前記フランジは、前記第１孔径よりも大きく、かつ前記第２孔径よりも小さく、前記第２防水層は、前記第１防水層に貼り付けられている。
【０００７】
この構成によれば、フランジは、外側部材に設けられた第２孔の第２孔径よりも小さいため、外側部材の施工後であっても、パイプを外側部材側から貫通孔に挿通することができる。その一方で、フランジは、内側部材に設けられた第１孔の第１孔径よりも大きいため、フランジは第１孔には挿通されない。フランジの第１端面に設けられた第２防水層がフランジによって第１防水層に押し付けられることにより、第２防水層は第１防水層に貼り付けられる。第１防水層及び第２防水層により、内側部材とフランジとの間の防水性が確保される。したがって、外側部材の施工後であっても、内側部材とパイプとの間の防水構造を設けることができる。
【０００８】
（２）上記（１）の建築物において、前記パイプ本体の外周面と前記外側部材における前記第２孔を区画する面との間には、シーリング材が設けられている。
この構成によれば、シーリング材により、外側部材とパイプ本体との間の防水性が確保される。したがって、外壁とパイプとの間の防水性が向上する。
【０００９】
（３）上記（１）又は（２）の建築物において、前記パイプ本体と前記フランジは一体形成されている。
例えば、パイプ本体とフランジとが一体形成されていない場合、すなわち別体の場合、パイプ本体とフランジとの間にシーリング材を設けることにより、パイプ本体とフランジとの間の防水性を確保する必要がある。これに対し、上記構成によれば、パイプ本体とフランジとは一体形成されているため、シーリング材によりパイプ本体とフランジとの間の防水性を確保する必要がない。したがって、パイプの構成を簡素化できる。よって、パイプの製造が容易になる。
【００１０】
（４）上記（１）～（３）の何れか１つの建築物において、前記第１防水層は、前記内側部材における前記外側部材側の面に設けられた第１防水シートによって構成されている。
（【００１１】以降は省略されています）
