公開番号2025170539
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075198
出願日2024-05-07
発明の名称プレス加工装置
出願人トヨタ自動車株式会社
代理人弁理士法人明成国際特許事務所
主分類B21D 45/10 20060101AFI20251112BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】プレス成形品およびスクラップの位置エネルギーを有効に活用できる技術を提供する。
【解決手段】プレス加工装置は、磁性体である被プレス材をプレス加工することで成形されたプレス成形品、または、プレス成形品の成形時に生じるスクラップが下方に移動する通路と、送電装置と、を備え、通路は、コイルを備え、プレス成形品およびスクラップは、コイルの内部を通過し、送電装置は、コイルの内部をプレス成形品またはスクラップが通過することで生じた電力を送電する。
【選択図】図1
特許請求の範囲【請求項１】
プレス加工装置であって、
磁性体である被プレス材をプレス加工することで成形されたプレス成形品、または、前記プレス成形品の成形時に生じるスクラップが下方に移動する通路と、
送電装置と、を備え、
前記通路は、コイルを備え、
前記プレス成形品および前記スクラップは、前記コイルの内部を通過し、
前記送電装置は、前記コイルの内部を前記プレス成形品または前記スクラップが通過することで生じた電力を送電する、
プレス加工装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プレス加工装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、プレス装置の上型の上下運動を利用して発電を行う、プレス装置の付帯装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１６４９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、プレス加工装置で成形されたプレス成形品やスクラップはプレス加工装置の下部に落下するだけであり、これらの位置エネルギーは有効に活用されていなかった。
【課題を解決するための手段】
【０００５】
本開示は、以下の形態として実現することが可能である。
【０００６】
本開示の一形態によれば、プレス加工装置が提供される。このプレス加工装置は、磁性体である被プレス材をプレス加工することで成形されたプレス成形品、または、前記プレス成形品の成形時に生じるスクラップが下方に移動する通路と、送電装置と、を備え、前記通路は、コイルを備え、前記プレス成形品および前記スクラップは、前記コイルの内部を通過し、前記送電装置は、前記コイルの内部を前記プレス成形品または前記スクラップが通過することで生じた電力を送電する。
この形態のプレス加工装置によれば、発電した電力を電力消費装置やバッテリに送電することで、プレス成形品およびスクラップの位置エネルギーを有効に活用することができる。
【図面の簡単な説明】
【０００７】
プレス加工システムの概略構成を示す説明図。

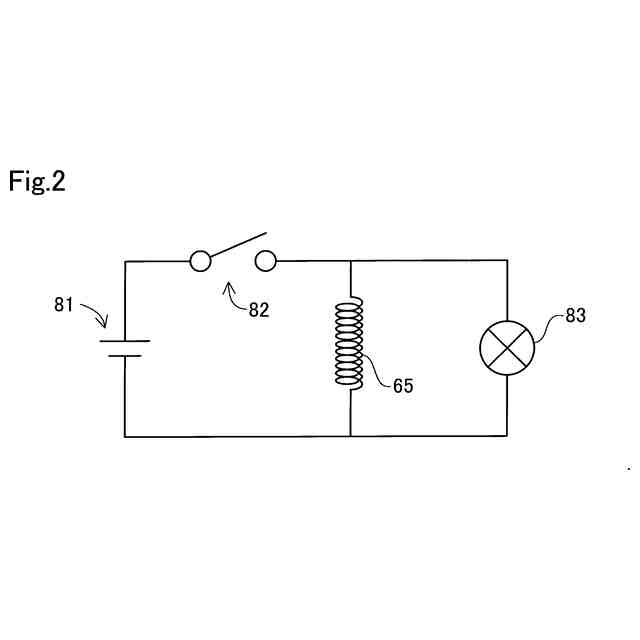

プレス加工装置で発電された電力を電力消費装置が消費する例を示す回路図。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：
図１は、プレス加工システム１００の概略構成を示す説明図である。プレス加工システム１００は、アンコイラ１０と、ループコントローラ２０と、フィーダ３０と、プレス加工装置４０と、を備える。プレス加工装置４０は、被プレス材９１をプレス加工することで、被プレス材９１をプレス成形品９２に成形する装置である。本実施形態では、被プレス材９１は、電磁鋼板である。なお、被プレス材９１は、磁性体であればよく、例えば、フェライト系ステンレスやマルテンサイト系ステンレスなどであってもよい。また、被プレス材９１は、熱延鋼板や冷延鋼板であってもよい。
【０００９】
アンコイラ１０には、コイル状に巻回された帯状の被プレス材９１が取り付けられている。アンコイラ１０は、被プレス材９１を巻きほぐす。巻きほぐされた被プレス材９１は、アンコイラ１０から、ループコントローラ２０、プレス加工装置４０の順に搬送される。
【００１０】
ループコントローラ２０は、アンコイラ１０から供給された被プレス材９１のたるみを調整し、被プレス材９１のバタツキおよび折れ曲がりを抑制する。
（【００１１】以降は省略されています）
