公開番号2025170030
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025141942,2024120638
出願日2025-08-28,2018-05-30
発明の名称復号装置、復号方法、符号化装置、符号化方法、ビットストリーム生成装置及び送信方法
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人個人,個人,個人
主分類H04N 19/12 20140101AFI20251107BHJP(電気通信技術)
要約【課題】圧縮効率の低下を抑制しつつ処理負荷の軽減を実現できる復号装置を提供する。
【解決手段】復号装置200は、復号対象ブロックにイントラ予測を用いる場合、基底選択モードが復号対象ブロックに用いられるか否か、及び、復号対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、基底選択モードが用いられ、かつ、所定条件が満たされる場合は、(i)イントラ予測モードが所定モードでない場合に、復号対象ブロックの逆量子化された係数に、第2の逆変換基底を用いて第2の逆変換を行い、さらに第1の所定逆変換基底を用いて第1の逆変換を行い、(ii)イントラ予測モードが所定モードである場合に、第2の逆変換をスキップし、復号対象ブロックの逆量子化された係数に、第1の所定逆変換基底を用いて第1の逆変換を行う。
【選択図】図18
特許請求の範囲【請求項１】
復号装置であって、
プロセッサ及びメモリを備え、前記プロセッサは前記メモリを用いて、
ピクチャに含まれる復号対象ブロックにイントラ予測を用いる場合、複数の第１の逆変換基底の候補の中から第１の逆変換基底を選択可能な基底選択モードが前記復号対象ブロックに用いられるか否か、及び、前記復号対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、
前記復号対象ブロックに前記基底選択モードが用いられ、かつ、前記復号対象ブロックのサイズが前記所定条件を満たす場合は、
（ｉ）前記復号対象ブロックのイントラ予測モードが所定モードでない場合に、前記復号対象ブロックの逆量子化された係数に、第２の逆変換基底を用いて第２の逆変換を行い、さらに第１の所定逆変換基底を用いて第１の逆変換を行い、
（ｉｉ）前記復号対象ブロックのイントラ予測モードが前記所定モードである場合に、前記第２の逆変換をスキップし、前記復号対象ブロックの逆量子化された係数に、前記第１の所定逆変換基底を用いて第１の逆変換を行う、
復号装置。
続きを表示（約 2,600 文字）【請求項２】
復号方法であって、
ピクチャに含まれる復号対象ブロックにイントラ予測を用いる場合、複数の第１の逆変換基底の候補の中から第１の逆変換基底を選択可能な基底選択モードが前記復号対象ブロックに用いられるか否か、及び、前記復号対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、
前記復号対象ブロックに前記基底選択モードが用いられ、かつ、前記復号対象ブロックのサイズが前記所定条件を満たす場合は、
（ｉ）前記復号対象ブロックのイントラ予測モードが所定モードでない場合に、前記復号対象ブロックの逆量子化された係数に、第２の逆変換基底を用いて第２の逆変換を行い、さらに第１の所定逆変換基底を用いて第１の逆変換を行い、
（ｉｉ）前記復号対象ブロックのイントラ予測モードが前記所定モードである場合に、前記第２の逆変換をスキップし、前記復号対象ブロックの逆量子化された係数に、前記第１の所定逆変換基底を用いて第１の逆変換を行う、
復号方法。
【請求項３】
符号化装置であって、
プロセッサ及びメモリを備え、前記プロセッサは前記メモリを用いて、
ピクチャに含まれる符号化対象ブロックにイントラ予測を用いる場合、複数の第１の変換基底の候補の中から第１の変換基底を選択可能な基底選択モードが前記符号化対象ブロックに用いられるか否か、及び、前記符号化対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、
前記符号化対象ブロックに前記基底選択モードが用いられ、かつ、前記符号化対象ブロックのサイズが前記所定条件を満たす場合は、
（ｉ）前記符号化対象ブロックの残差信号に、第１の所定変換基底を用いて第１の変換を行うことにより第１の変換係数を生成し、
（ｉｉ－１）前記符号化対象ブロックのイントラ予測モードが所定モードでない場合は、前記第１の変換係数に、第２の変換基底を用いて第２の変換を行うことにより第２の変換係数を生成し、前記第２の変換係数を量子化し、
（ｉｉ－２）前記符号化対象ブロックのイントラ予測モードが所定モードである場合は、前記第１の変換係数を量子化する、
符号化装置。
【請求項４】
符号化方法であって、
ピクチャに含まれる符号化対象ブロックにイントラ予測を用いる場合、複数の第１の変換基底の候補の中から第１の変換基底を選択可能な基底選択モードが前記符号化対象ブロックに用いられるか否か、及び、前記符号化対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、
前記符号化対象ブロックに前記基底選択モードが用いられ、かつ、前記符号化対象ブロックのサイズが前記所定条件を満たす場合は、
（ｉ）前記符号化対象ブロックの残差信号に、第１の所定変換基底を用いて第１の変換を行うことにより第１の変換係数を生成し、
（ｉｉ－１）前記符号化対象ブロックのイントラ予測モードが所定モードでない場合は、前記第１の変換係数に、第２の変換基底を用いて第２の変換を行うことにより第２の変換係数を生成し、前記第２の変換係数を量子化し、
（ｉｉ－２）前記符号化対象ブロックのイントラ予測モードが所定モードである場合は、前記第１の変換係数を量子化する、
符号化方法。
【請求項５】
ビットストリーム生成装置であって、
プロセッサ及びメモリを備え、前記プロセッサは前記メモリを用いて、
ピクチャに含まれる符号化対象ブロックにイントラ予測を用いる場合、複数の第１の変換基底の候補の中から第１の変換基底を選択可能な基底選択モードが前記符号化対象ブロックに用いられるか否か、及び、前記符号化対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、
前記符号化対象ブロックに前記基底選択モードが用いられ、かつ、前記符号化対象ブロックのサイズが前記所定条件を満たす場合は、
（ｉ）前記符号化対象ブロックの残差信号に、第１の所定変換基底を用いて第１の変換を行うことにより第１の変換係数を生成し、
（ｉｉ－１）前記符号化対象ブロックのイントラ予測モードが所定モードでない場合は、前記第１の変換係数に、第２の変換基底を用いて第２の変換を行うことにより第２の変換係数を生成し、前記第２の変換係数を量子化して量子化係数を生成し、
（ｉｉ－２）前記符号化対象ブロックのイントラ予測モードが所定モードである場合は、前記第１の変換係数を量子化して量子化係数を生成し、
（ｉｉｉ）前記量子化係数を符号化してビットストリームを生成する、
ビットストリーム生成装置。
【請求項６】
ビットストリームの送信方法であって、
ピクチャに含まれる符号化対象ブロックにイントラ予測を用いる場合、複数の第１の変換基底の候補の中から第１の変換基底を選択可能な基底選択モードが前記符号化対象ブロックに用いられるか否か、及び、前記符号化対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、
前記符号化対象ブロックに前記基底選択モードが用いられ、かつ、前記符号化対象ブロックのサイズが前記所定条件を満たす場合は、
（ｉ）前記符号化対象ブロックの残差信号に、第１の所定変換基底を用いて第１の変換を行うことにより第１の変換係数を生成し、
（ｉｉ－１）前記符号化対象ブロックのイントラ予測モードが所定モードでない場合は、前記第１の変換係数に、第２の変換基底を用いて第２の変換を行うことにより第２の変換係数を生成し、前記第２の変換係数を量子化して量子化係数を生成し、
（ｉｉ－２）前記符号化対象ブロックのイントラ予測モードが所定モードである場合は、前記第１の変換係数を量子化して量子化係数を生成し、
（ｉｉｉ）前記量子化係数を符号化してビットストリームを生成し、
（ｉｖ）生成した前記ビットストリームを送信する、
送信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ブロック単位での画像／映像の符号化及び復号に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
ＨＥＶＣ（Ｈｉｇｈ－ＥｆｆｉｃｉｅｎｃｙＶｉｄｅｏＣｏｄｉｎｇ）と称される映像符号化標準規格が、ＪＣＴ－ＶＣ（ＪｏｉｎｔＣｏｌｌａｂｏｒａｔｉｖｅＴｅａｍｏｎＶｉｄｅｏＣｏｄｉｎｇ）により標準化されている。
【先行技術文献】
【非特許文献】
【０００３】
Ｈ．２６５（ＩＳＯ／ＩＥＣ２３００８－２ＨＥＶＣ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙＶｉｄｅｏＣｏｄｉｎｇ））
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような符号化及び復号技術では、圧縮効率の低下を抑えつつ処理負荷を軽減することが求められている。
【０００５】
そこで、本開示は、圧縮効率の低下を抑制しつつ処理負荷の軽減を実現できる符号化装置、復号装置、符号化方法又は復号方法を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る復号装置は、プロセッサ及びメモリを備え、前記プロセッサは前記メモリを用いて、ピクチャに含まれる復号対象ブロックにイントラ予測を用いる場合、複数の第１の逆変換基底の候補の中から第１の逆変換基底を選択可能な基底選択モードが前記復号対象ブロックに用いられるか否か、及び、前記復号対象ブロックの水平サイズ及び垂直サイズがそれぞれ所定条件を満たすか否かを判定し、前記復号対象ブロックに前記基底選択モードが用いられ、かつ、前記復号対象ブロックのサイズが前記所定条件を満たす場合は、（ｉ）前記復号対象ブロックのイントラ予測モードが所定モードでない場合に、前記復号対象ブロックの逆量子化された係数に、第２の逆変換基底を用いて第２の逆変換を行い、さらに第１の所定逆変換基底を用いて第１の逆変換を行い、（ｉｉ）前記復号対象ブロックのイントラ予測モードが前記所定モードである場合に、前記第２の逆変換をスキップし、前記復号対象ブロックの逆量子化された係数に、前記第１の所定逆変換基底を用いて第１の逆変換を行う。
【０００７】
なお、これらの全般的又は具体的な態様は、システム、方法、集積回路、コンピュータプログラム又はコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよく、システム、方法、集積回路、コンピュータプログラム及び記録媒体の任意な組み合わせで実現されてもよい。
【発明の効果】
【０００８】
本開示は、圧縮効率の低下を抑制しつつ処理負荷の軽減を実現できる符号化装置、復号装置、符号化方法又は復号方法を提供することができる。
【図面の簡単な説明】
【０００９】

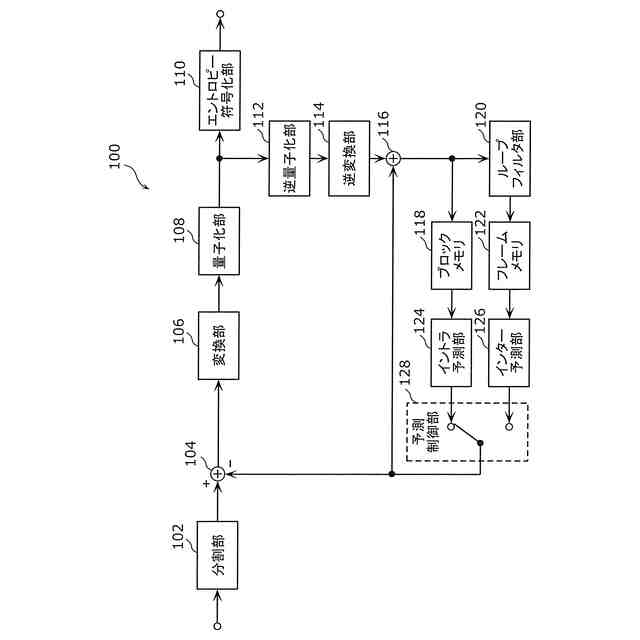

図１は、実施の形態１に係る符号化装置の機能構成を示すブロック図である。

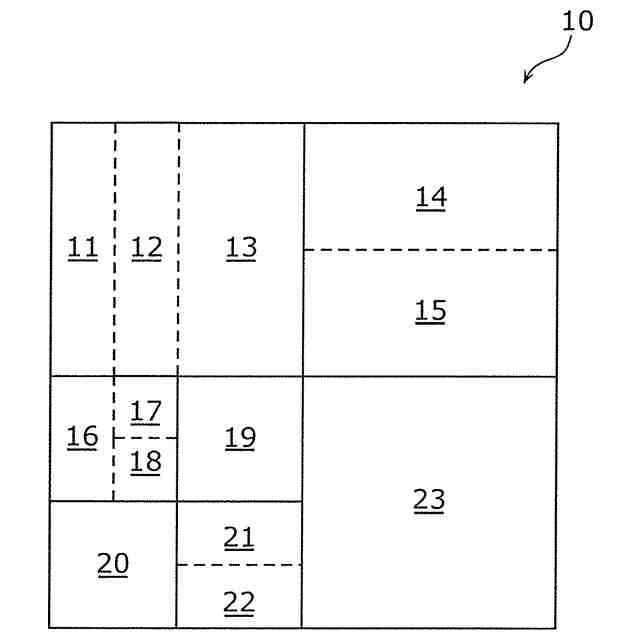

図２は、実施の形態１におけるブロック分割の一例を示す図である。
図３は、各変換タイプに対応する変換基底関数を示す表である。

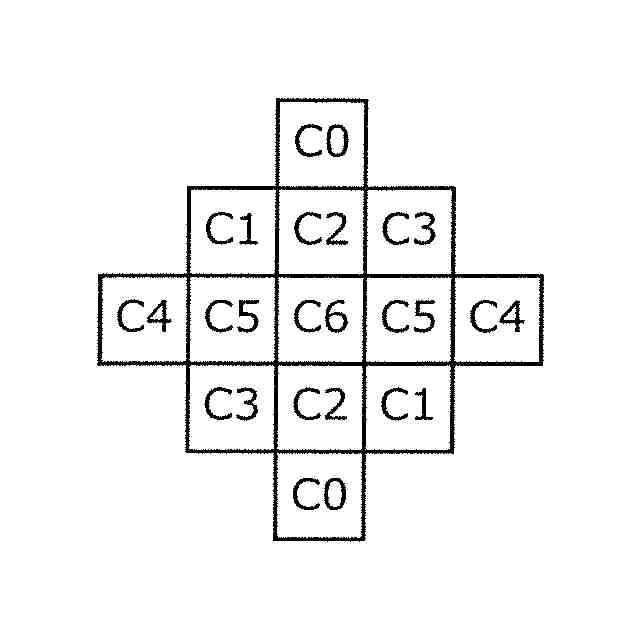

図４Ａは、ＡＬＦで用いられるフィルタの形状の一例を示す図である。

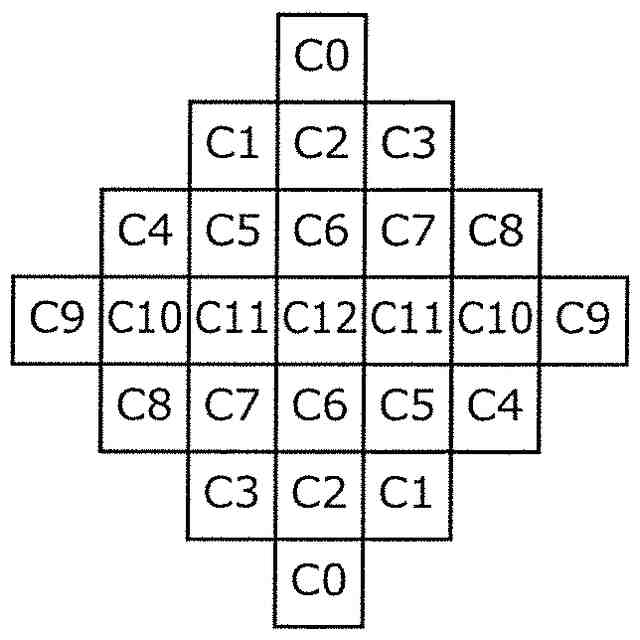

図４Ｂは、ＡＬＦで用いられるフィルタの形状の他の一例を示す図である。

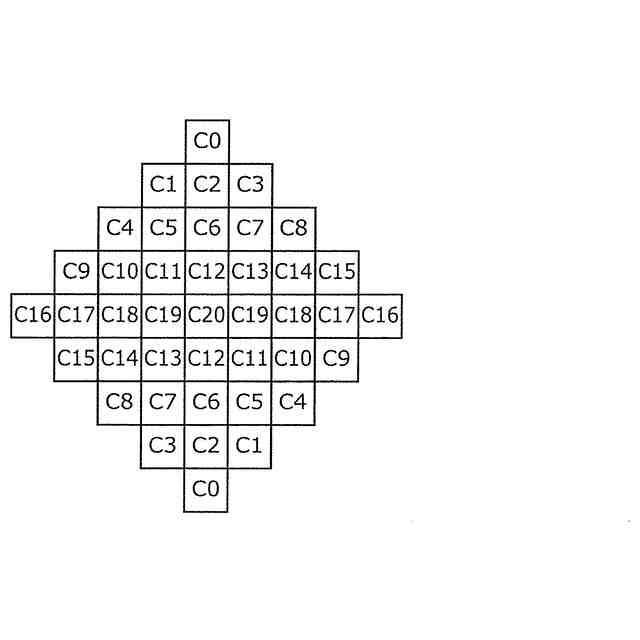

図４Ｃは、ＡＬＦで用いられるフィルタの形状の他の一例を示す図である。

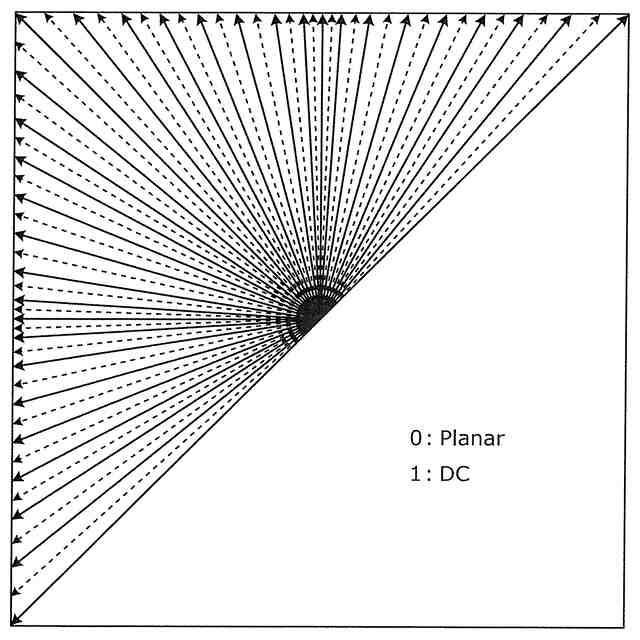

図５Ａは、イントラ予測における６７個のイントラ予測モードを示す図である。
図５Ｂは、ＯＢＭＣ処理による予測画像補正処理の概要を説明するためのフローチャートである。
図５Ｃは、ＯＢＭＣ処理による予測画像補正処理の概要を説明するための概念図である。
図５Ｄは、ＦＲＵＣの一例を示す図である。
図６は、動き軌道に沿う２つのブロック間でのパターンマッチング（バイラテラルマッチング）を説明するための図である。
図７は、カレントピクチャ内のテンプレートと参照ピクチャ内のブロックとの間でのパターンマッチング（テンプレートマッチング）を説明するための図である。
図８は、等速直線運動を仮定したモデルを説明するための図である。
図９Ａは、複数の隣接ブロックの動きベクトルに基づくサブブロック単位の動きベクトルの導出を説明するための図である。
図９Ｂは、マージモードによる動きベクトル導出処理の概要を説明するための図である。
図９Ｃは、ＤＭＶＲ処理の概要を説明するための概念図である。
図９Ｄは、ＬＩＣ処理による輝度補正処理を用いた予測画像生成方法の概要を説明するための図である。
図１０は、実施の形態１に係る復号装置の機能構成を示すブロック図である。
図１１は、実施の形態２に係る符号化装置における変換及び量子化処理を示すフローチャートである。
図１２は、実施の形態２に係る復号装置における逆量子化及び逆変換処理を示すフローチャートである。
図１３は、実施の形態３に係る符号化装置における変換及び量子化処理を示すフローチャートである。
図１４は、実施の形態３に係る復号装置における逆量子化及び逆変換処理を示すフローチャートである。
図１５は、実施の形態４に係る符号化装置における変換及び量子化処理を示すフローチャートである。
図１６は、実施の形態４に係る符号化装置における符号化処理を示すフローチャートである。
図１７は、実施の形態４に係る復号装置における復号処理を示すフローチャートである。

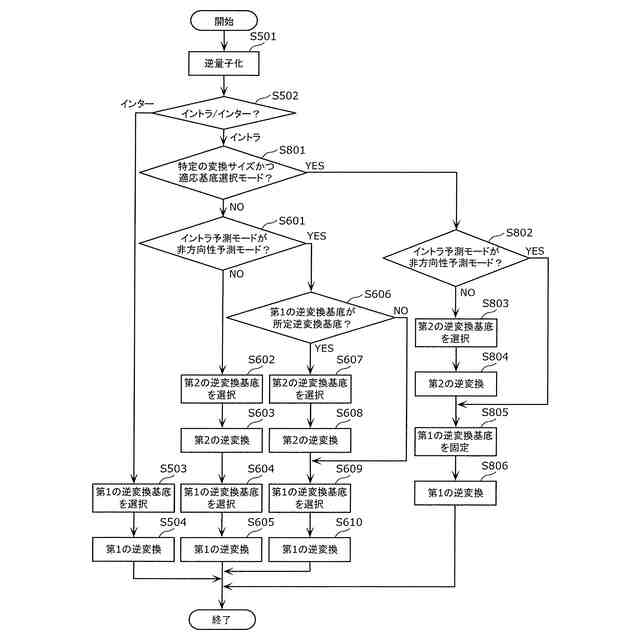

図１８は、実施の形態４に係る復号装置における逆量子化及び逆変換処理を示すフローチャートである。
図１９は、コンテンツ配信サービスを実現するコンテンツ供給システムの全体構成図である。
図２０は、スケーラブル符号化時の符号化構造の一例を示す図である。
図２１は、スケーラブル符号化時の符号化構造の一例を示す図である。
図２２は、ｗｅｂページの表示画面例を示す図である。
図２３は、ｗｅｂページの表示画面例を示す図である。
図２４は、スマートフォンの一例を示す図である。
図２５は、スマートフォンの構成例を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、実施の形態について図面を参照しながら具体的に説明する。
（【００１１】以降は省略されています）
