公開番号2025170003
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025141013,2024176505
出願日2025-08-27,2014-12-15
発明の名称流体透過性ヒーター組立品を持つエアロゾル発生システム
出願人フィリップ・モーリス・プロダクツ・ソシエテ・アノニム
代理人個人,個人,個人,個人,個人,個人
主分類A24F 40/46 20200101AFI20251107BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾル発生システムに適切なヒーター組立品を提供すること等。
【解決手段】流体透過性電気ヒーター組立品を備えたエアロゾル発生システムが提供されており、ヒーター組立品は、電気的に絶縁された基体と、電気的に絶縁された基体内に形成されている開口部と、電気的に絶縁された基体に固定された第一の面を持つヒーター要素とを含み、ヒーター要素は、開口部を横切って、また第一および第二の導電性接点部分に接続された複数の導電性フィラメントを含み、第一および第二の導電性接点部分は開口部の反対側に互いに向かい合って配置されているが、ここで第一および第二の導電性接点部分は外部電源と接触できるように構成されている。

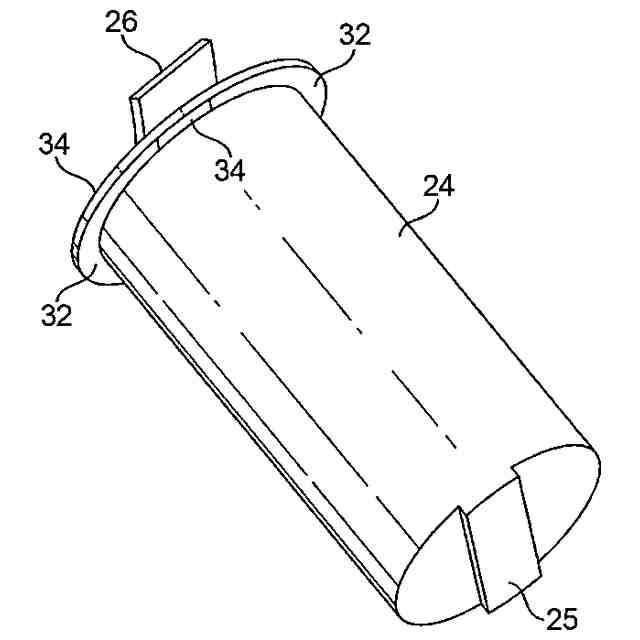

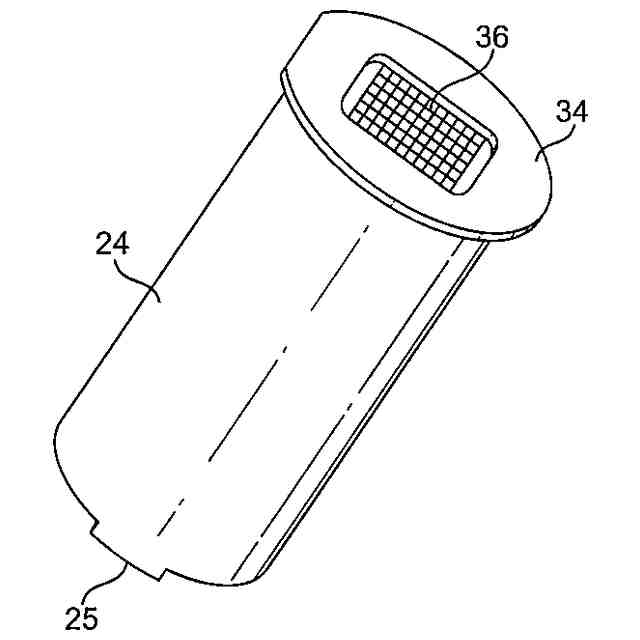

【選択図】図6
特許請求の範囲【請求項１】
流体透過性電気ヒーター組立品を備えたエアロゾル発生システムであって、前記ヒーター組立品が、
電気的に絶縁された基体と、
前記電気的に絶縁された基体内に形成されている開口部と、
前記電気的に絶縁された基体に固定されたヒーター要素とを含み、前記ヒーター要素が前記開口部を横切って、かつ第一および第二の導電性接点部分に接続された複数の導電性フィラメントを含み、前記第一および第二の導電性接点部分が互いに前記開口部の反対側に位置し、また前記複数の導電性フィラメントが隙間を形成し、前記フィラメントによって形成される前記隙間が７５μｍ～２５μｍの幅を持ち、
前記第一および第二の導電性接点部分が外部電源と接触できるように構成されている、エアロゾル発生システム。
続きを表示（約 880 文字）【請求項２】
複数の導電性フィラメントが前記ヒーター組立品の面積の１０％～５０％の面積を覆う、請求項１に記載のエアロゾル発生システム。
【請求項３】
前記導電性フィラメントの電気抵抗が、前記接点部分の電気抵抗よりも少なくとも２桁大きい、請求項１または２に記載のエアロゾル発生システム。
【請求項４】
前記ヒーター要素が前記電気的に絶縁された基体に固定された第一の面を持ち、かつ前記第一および第二の導電性接点部分が前記第一の面と反対にある前記ヒーター要素の第二の面にある外部電源と接触できるように構成されている、請求項１～３のいずれか１項に記載のエアロゾル発生システム。
【請求項５】
前記導電性フィラメントが実質的に平坦な面内にある、請求項１～４のいずれか１項に記載のエアロゾル発生システム。
【請求項６】
前記導電性フィラメントが互いに平行に配列されたフィラメントのアレイから成る、請求項１～５のいずれか１項に記載のエアロゾル発生システム。
【請求項７】
前記導電性フィラメントの面積が２５ｍｍ
2
未満の、請求項１～６のいずれか１項に記載のエアロゾル発生システム。
【請求項８】
前記第一および第二の導電性接点部分が前記導電性フィラメントに固定された平面の接点部分を含む、請求項１～７のいずれか１項に記載のエアロゾル発生システム。
【請求項９】
前記ヒーター組立品が第一の材料でできた少なくとも一つのフィラメントおよび前記第一の材料とは異なる第二の材料でできた少なくとも一つのフィラメントを含む、請求項１～８のいずれか１項に記載のエアロゾル発生システム。
【請求項１０】
液体エアロゾル形成基体を含むハウジングを含む液体貯蔵部分をさらに含み、前記ヒーター組立品が前記液体貯蔵部分の前記ハウジングに固定されている、請求項１～９のいずれか１項に記載のエアロゾル発生システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を気化するのに適したヒーター組立品を含むエアロゾル発生システムに関連する。特に、本発明は、電気的に作動する喫煙システムなど、手持ち式のエアロゾル発生システムに関連する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
加熱してエアロゾルを形成することにより液体を気化する電気的に作動する喫煙システムは、一般に、液体を保持する毛細管材料の周りに巻かれたワイヤーのコイルを備える。ワイヤーを通過して電流は、毛細管材料内の液体を気化するワイヤーの抵抗加熱を引き起こす。毛細管材料は一般に、空気が芯を通って引き込まれ蒸気に混入されるように、気流経路内に保持される。その後、蒸気は冷却されエアロゾルを形成する。
【０００３】
このタイプのシステムは、エアロゾルの生成については有効であり、また低コストかつ繰り返し可能な方法での製造には困難が伴う。また、芯およびコイル組立品は、関連付けられた電気的接続とともに、壊れやすく取扱いが困難となる可能性がある。
【０００４】
製造が安価でありかつ丈夫な手持ち式電気的に作動する喫煙システムなど、エアロゾル発生システムに適切なヒーター組立品を提供することが望ましい。エアロゾル発生システムの先行するヒーター組立品よりも効率が良いヒーター組立品を提供することがさらに望ましい。
【発明の概要】
【０００５】
一つの態様において、流体透過性電気ヒーター組立品を備えたエアロゾル発生システムが提供されており、ヒーター組立品は、電気的に絶縁された基体と、電気的に絶縁された基体内に形成されている開口部と、電気的に絶縁された基体に固定されたヒーター要素とを含み、ヒーター要素は、開口部を横切って、また第一および第二の導電性接点部分に接続された複数の導電性フィラメントを含み、第一および第二の導電性接点部分は開口部の反対側に互いに向かい合って配置されているが、ここで第一および第二の導電性接点部分は外部電源と接触できるように構成されている。
【０００６】
複数の導電性フィラメントは、フィラメントのメッシュまたはアレイを形成してもよく、または織物または不織布を含んでもよい。
【０００７】
有利なことに、ヒーター要素は、電気的に絶縁された基体に固定された第一の面を持ち、かつ第一および第二の導電性接点部分は、ヒーター要素の第一の面と反対の第二の面にある外部電源と接触できるように構成される。
【０００８】
システムは、液体エアロゾル形成基体を含むハウジングを含む液体貯蔵部分をさらに備えうるが、ここでヒーター組立品は液体貯蔵部分のハウジングに固定される。ハウジングは剛直なハウジングであり、流体に対して不透過性であることが好ましい。本明細書で使用される場合、「剛直なハウジング」とは、自立型のハウジングを意味する。液体貯蔵部分の剛直なハウジングは、ヒーター組立品に対する機械的な支持を提供することが好ましい。
【０００９】
液体貯蔵部分は、液体エアロゾル形成基体をヒーター組立品に伝達するよう構成された毛細管材料を備えうる。
【００１０】
エアロゾル発生システムにこのタイプのヒーター組立品を提供することは、従来的な芯およびコイルの配置に比べていくつかの利点を持つ。フィラメントのメッシュまたはアレイを含むヒーター要素により、気化される液体と接触するヒーターの面積が大きくなる。ヒーター組立品は、容易に入手可能な材料を使用して、かつ大量生産技術を使用して安価に製造できる。ヒーター組立品は丈夫で、製造中の取扱いおよびエアロゾル発生システムの他の部品への固定が許容され、特に取り外し可能なカートリッジの部品を形成できる。ヒーター要素の部品を形成する導電性接点部分の提供により、信頼性がありかつ単純な電源へのヒーター組立品の接続が許容される。
（【００１１】以降は省略されています）
