公開番号2025169534
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074291
出願日2024-05-01
発明の名称キャップ付きボトル
出願人サンスター株式会社
代理人弁理士法人柳野国際特許事務所
主分類B65D 1/02 20060101AFI20251107BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】大容量薄型のキャップ付きのボトルにおいて、ユーザが手で持ち上げる際に手の力で胴部が大きく凹んで内容物が口部から飛び出てしまうといった事態を防止でき、また、握力の弱い女性や高齢者等であっても安定保持しやすく、大容量でも持ち易く、使いやすいボトルを提供せんとする。
【解決手段】大容量、薄型のキャップ付きタイプのボトルであって、胴部4の前面41および後面42にそれぞれ、横断面視が山形に外方へ突出した形で、縦方向に連続して延びる左右一対の凸条部61を設けた。

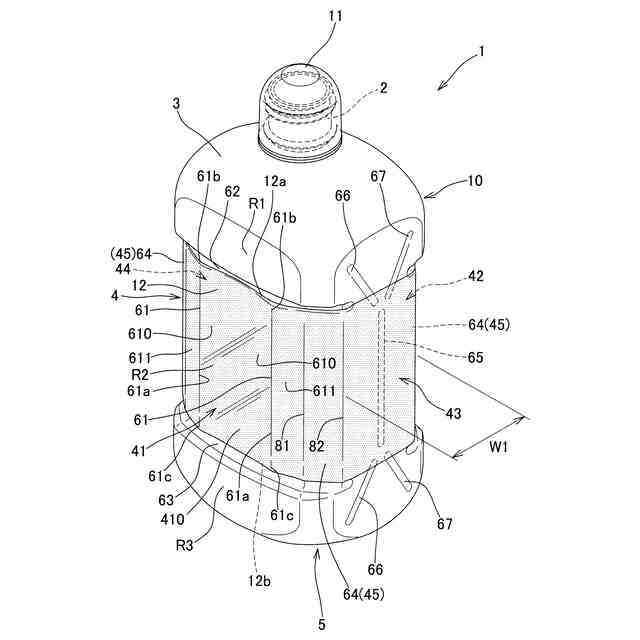

【選択図】図1
特許請求の範囲【請求項１】
内部容量が７００ｍｌ以上であり、上部の口部のキャップを外し胴部を持って容器を傾けることにより口部から内容物を注出できる合成樹脂製のキャップ付きボトルであって、
胴部最低肉厚が０．３５ｍｍ以下の薄型に構成され、

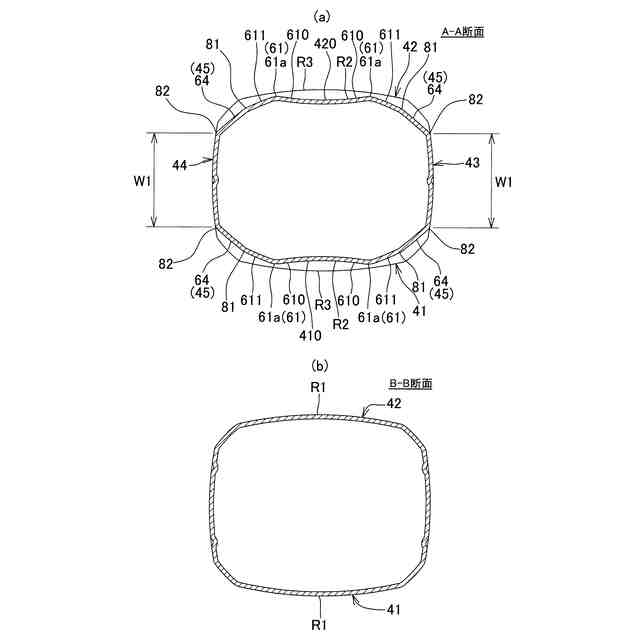

胴部の前面および後面にそれぞれ、横断面視が山形に外方へ突出した形で、縦方向に連続して延びる左右一対の凸条部が設けられている、
キャップ付きボトル。
続きを表示（約 660 文字）【請求項２】
前記左右一対の凸条部の各頂部の間に、断面視がなだらかな弓形に内方へ突出した形で縦方向に延びる凹面が形成されている、
請求項１記載のキャップ付きボトル。
【請求項３】
前記凹面の深さが、２．５ｍｍ以下である、
請求項２記載のキャップ付きボトル。
【請求項４】
前記胴部の前面および後面のそれぞれの、肩部寄りの上側位置、および底部寄りの下側位置に、各々横方向にさらに延びて左右両側面に至る上下一対の凹溝部が設けられ、
前記凸条部は、その上下端部が各々上下の前記凹溝部に臨むように設けられている、
請求項１記載のキャップ付きボトル。
【請求項５】
前記凹溝部の内方へ突出する深さが、２ｍｍ以上である、
請求項４記載のキャップ付きボトル。
【請求項６】
各前記凸条部の左右外側のボトル角部に、側面に至る傾斜したＣ面部が形成されており、
前記側面の前後の前記Ｃ面部の間の幅が、３５～５５ｍｍである、
請求項１記載のキャップ付きボトル。
【請求項７】
前記胴部の前記凸条部を有する高さ領域に、シュリンクラベルが被着されている、
請求項１記載のキャップ付きボトル。
【請求項８】
前記シュリンクラベルが、ポリスチレン（ＰＳ）樹脂、またはポリスチレン（ＰＳ）樹脂とポリエチレンテレフタレート（ＰＥＴ）樹脂の混合樹脂よりなる、請求項７記載のキャップ付きボトル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内部容量が７００ｍｌ以上であり、上部の口部のキャップを外し胴部を持って容器を傾けることにより口部から内容物を注出できる合成樹脂製の大容量キャップ付きボトルに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、この種のボトルとしては、たとえば特許文献１のように使用後にユーザが圧壊できるようにボトルの折り畳みの案内となる深さ１～１．５ｍｍ程の凹溝部を左右側面の上下にＹ字状に設けたり、前後面の上下に横方向に設けたものが提案されている（特許文献１参照）。このようなボトルは、胴部の最低肉厚が０．３５ｍｍ以下の薄型であるため、凹溝部を案内線としてユーザが使用後のボトルを容易に折り畳み、圧壊でき、かつボトル自体の重さを抑え、材料コストも抑えることができる。
【０００３】
しかしながら、このような大容量で通常より重いキャップ付きのボトルにおいて、薄型に構成すると、ポンプ式とは異なり、ユーザが手で持ち上げて注ぐ際に手の力で胴部が大きく凹み、内容物が口部から勢いよく飛び出てしまうといった課題がある。また、ボトル自体の重さを抑えることができても、内容量が多いために全体としては通常より重くなることが避けられず、とくに握力の小さい女性や高齢者等にとって、このような大容量で重いボトルは持ちにくく、使いにくいという問題もある。
【０００４】
同じく薄型で大容量のキャップ付きボトルにおいて、胴部の強度を向上させたものとして、胴部を周回する方向に延びる凹条／凸条のリブを複数本設けたものも提案されている（例えば、特許文献２、３等参照。）。しかし、このようなリブを設けたボトルは、胴部の全周にわたり凹凸面が形成されるため、印刷やシュリンクラベルにより内容物や製造者の情報、ロゴマーク等の表示を行う際、表示面に凹凸が出て、見にくくなるという問題があった。胴部は当該表示面として最も重要な部位である。
【０００５】
また、シュリンクラベルを凹凸面に貼る場合は、特に凹条の内面に沿ってシュリンクラベルが伸びてしまい、ラベルに皺が寄って表示が歪んでしまったり、伸びて薄くなる分、弱くなり且つこのような凹条はユーザの指先から力を受けやすい部位でもあることから、当該部位からラベルが破断する虞もある。
【０００６】
更に、シュリンクラベルの材料には主にポリエチレンテレフタレート（ＰＥＴ）樹脂とポリスチレン（ＰＳ）樹脂の２種類が知られており、ＰＥＴ樹脂製のものは比較的強度に優れ、ＰＳ樹脂製のものは比較的皺になりにくく見栄えが良いという特徴があるが、大容量の薄型のボトルには、上記のとおり大きく凹んだり、指先の力を受ける構造が多いため、事実上ＰＥＴ樹脂のものが多く、ＰＳ樹脂製にすることができないという課題もあった。
【先行技術文献】
【特許文献】
【０００７】
意匠登録第１４６４７１０号公報
特開２０１８－８７５２号公報
特開２０１１－２３５９４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

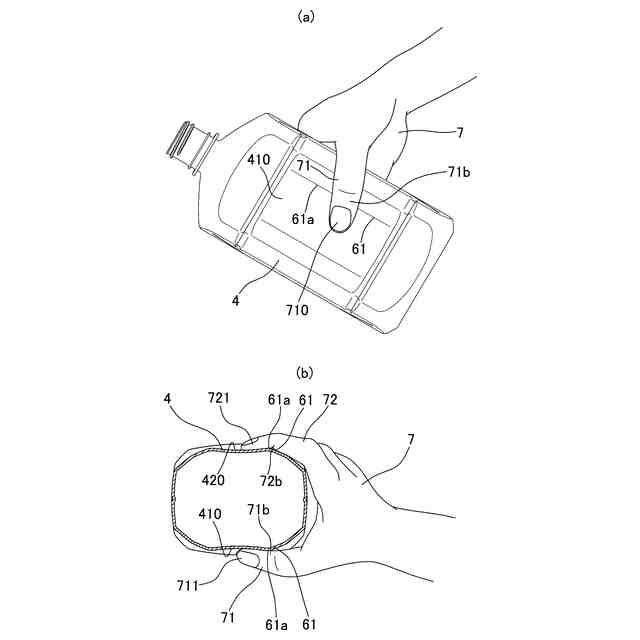

そこで、本発明が前述の状況に鑑み、解決しようとするところは、大容量薄型のキャップ付きのボトルにおいて、ユーザが手で持ち上げる際に手の力で胴部が大きく凹んで内容物が口部から飛び出てしまうといった事態を防止でき、また、握力の弱い女性や高齢者等であっても安定保持しやすく、大容量でも持ち易く、使いやすく、またＰＳ樹脂製のシュリンクラベルも使用しやすい、ボトルを提供する点にある。
【課題を解決するための手段】
【０００９】
本発明は、以下の発明を包含する。
（１）内部容量が７００ｍｌ以上であり、上部の口部のキャップを外し胴部を持って容器を傾けることにより口部から内容物を注出できる合成樹脂製のキャップ付きボトルであって、胴部最低肉厚が０．３５ｍｍ以下の薄型に構成され、胴部の前面および後面にそれぞれ、横断面視が山形に外方へ突出した形で、縦方向に連続して延びる左右一対の凸条部が設けられているキャップ付きボトル。
【００１０】
（２）前記左右一対の凸条部の各頂部の間に、断面視がなだらかな弓形に内方へ突出した形で縦方向に延びる凹面が形成されている（１）記載のキャップ付きボトル。
（【００１１】以降は省略されています）
