公開番号2025169124
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024116859
出願日2024-07-22
発明の名称ワイヤレス充電装置
出願人安克創新科技股フン有限公司
代理人個人,個人,個人
主分類H04M 1/12 20060101AFI20251105BHJP(電気通信技術)
要約【課題】本願は、ワイヤレス充電装置を開示する。
【解決手段】ワイヤレス充電装置は、ワイヤレス充電モジュール及び支持機構を含む。ワイヤレス充電モジュールは、第1ケース、第2ケース、磁気吸引アセンブリ及びワイヤレス充電アセンブリを含む。第2ケースは、第1ケースに回転可能に接続され、第2ケースは、第1ケースの周方向に沿って回転可能である。ワイヤレス充電アセンブリは、第2ケース又は第1ケースに接続され、充電対象機器を充電する。磁気吸引アセンブリは、第2ケース又は第1ケースに接続され、第2ケースには、ワイヤレス充電アセンブリに対応する充電領域が形成され、磁気吸引アセンブリは、磁力によって充電対象機器を充電領域に位置制限する。支持機構は、第1ケースに接続され、ワイヤレス充電モジュールを支持する。上記方法により、充電対象機器の回転の円滑さを向上させ、充電対象機器の姿勢を調整しやすい。
【選択図】図2
特許請求の範囲【請求項１】
ワイヤレス充電モジュール及び支持機構を含み、
前記ワイヤレス充電モジュールは、第１ケース、第２ケース、磁気吸引アセンブリ及びワイヤレス充電アセンブリを含み、
前記第２ケースは、前記第１ケースに回転可能に接続され、前記第２ケースは、前記第１ケースの周方向に沿って回転可能であり、前記ワイヤレス充電アセンブリは、前記第２ケース又は前記第１ケースに接続され、充電対象機器を充電し、前記磁気吸引アセンブリは、前記第２ケース又は前記第１ケースに接続され、前記第２ケースには、前記ワイヤレス充電アセンブリに対応する充電領域が形成され、前記磁気吸引アセンブリは、磁力によって前記充電対象機器を前記充電領域に位置制限し、
前記支持機構は、前記第１ケースに接続され、前記ワイヤレス充電モジュールを支持する、ことを特徴とするワイヤレス充電装置。
続きを表示（約 2,300 文字）【請求項２】
前記充電対象機器、前記第２ケース、及び前記磁気吸引アセンブリが共に前記第１ケースの周方向に沿って前記第１ケース及び前記ワイヤレス充電アセンブリに対して回転可能であるように、前記磁気吸引アセンブリが前記第２ケースに接続され、前記ワイヤレス充電アセンブリが前記第１ケースに接続され、又は、
前記充電対象機器及び前記第２ケースが、共に前記第１ケースの周方向に沿って前記第１ケース、前記ワイヤレス充電アセンブリ、及び前記磁気吸引アセンブリに対して回転可能であるように、前記磁気吸引アセンブリ及び前記ワイヤレス充電アセンブリがいずれも前記第１ケースに接続され、又は、
前記充電対象機器、前記第２ケース、前記ワイヤレス充電アセンブリ、及び前記磁気吸引アセンブリが、共に前記第１ケースの周方向に沿って前記第１ケースに対して回転可能であるように、前記磁気吸引アセンブリ、前記ワイヤレス充電アセンブリがいずれも前記第２ケースに接続される、ことを特徴とする請求項１に記載のワイヤレス充電装置。
【請求項３】
前記ワイヤレス充電モジュールは、対応して当接し、かつ相対的に摺動可能である弾性導電接点及び導電部を含み、
前記ワイヤレス充電アセンブリが、前記弾性導電接点及び前記導電部を介して電源に電気的に接続されるように、前記弾性導電接点が前記第２ケースに設けられ、かつ前記ワイヤレス充電アセンブリに電気的に接続され、前記導電部が前記第１ケースに設けられ、かつ導線を介して前記電源に電気的に接続され、又は、
前記ワイヤレス充電アセンブリが、前記弾性導電接点及び前記導電部を介して前記電源に電気的に接続されるように、前記導電部が前記第２ケースに設けられ、かつ前記ワイヤレス充電アセンブリに電気的に接続され、前記弾性導電接点が前記第１ケースに設けられ、かつ導線を介して前記電源に電気的に接続される、ことを特徴とする請求項１に記載のワイヤレス充電装置。
【請求項４】
前記第２ケースと前記第１ケースとの間に軸受が設けられ、前記第２ケースが前記軸受を介して前記第１ケースと相対的に回転するか、又は、前記第２ケースと前記第１ケースとの間に転動部材が設けられ、前記第２ケースが前記転動部材を介して前記第１ケースと相対的に回転する、ことを特徴とする請求項１～３のいずれか一項に記載のワイヤレス充電装置。
【請求項５】
前記第２ケースと前記第１ケースとの間に軸受が設けられ、
前記第１ケースは、内ケース及び外ケースを含み、収容空間は、前記第２ケースと前記内ケースとによって囲まれて形成され、前記磁気吸引アセンブリ及び前記ワイヤレス充電アセンブリは、前記収容空間内に位置し、前記外ケースは、前記内ケースの外周に位置し、前記外ケースと前記内ケースとの間に取付空間が形成され、前記軸受は、前記取付空間内に設けられ、かつ前記内ケースの外周に外嵌され、前記第２ケースは、前記取付空間内に延在して前記軸受の外輪に当接する、ことを特徴とする請求項１～３のいずれか一項に記載のワイヤレス充電装置。
【請求項６】
前記第１ケースには、前記第１ケースの周方向に沿って分布するストッパ面が設けられ、前記ストッパ面は、前記第２ケースを停止させて、前記第２ケースが前記第１ケースから離脱することを制限し、前記ストッパ面は、前記第１ケースの周方向に沿って間隔をあけて分布するか又は連続して分布する、ことを特徴とする請求項１～３のいずれか一項に記載のワイヤレス充電装置。
【請求項７】
前記第２ケースには弾性突起部材が設けられ、前記第１ケースには前記第１ケースの周方向に沿って分布する複数の係止溝が設けられ、複数の前記係止溝が前記弾性突起部材に係止されるか、又は、
前記第１ケースには弾性突起部材が設けられ、前記第２ケースには前記第２ケースの周方向に沿って分布する複数の係止溝が設けられ、複数の前記係止溝が前記弾性突起部材に係止される、ことを特徴とする請求項１～３のいずれか一項に記載のワイヤレス充電装置。
【請求項８】
前記第２ケース及び前記第１ケースのうちの一方には、位置制限部が設けられ、前記第１ケースの周方向に沿って、前記第２ケース及び前記第１ケースのうちの他方には、第１位置制限面及び第２位置制限面が間隔をあけて設けられ、前記位置制限部は、前記第１位置制限面と前記第２位置制限面との間に可動に位置しており、前記第１位置制限面又は前記第２位置制限面に当接することにより、前記第２ケースと前記第１ケースとの相対的な回転を制限する、ことを特徴とする請求項１～３のいずれか一項に記載のワイヤレス充電装置。
【請求項９】
前記第２ケースは、第１基準軸線を中心として前記第１ケースに対して回転可能であり、
前記支持機構は、前記第１ケースに回転可能に接続され、前記第２ケース及び前記第１ケースは、共に第２基準軸線を中心として前記支持機構に対して回転可能であり、前記第１基準軸線の延在方向は、前記第２基準軸線の延在方向と交差する、ことを特徴とする請求項１～３のいずれか一項に記載のワイヤレス充電装置。
【請求項１０】
前記支持機構には球頭部が設けられ、前記第１ケースには接続溝が形成され、前記接続溝内には弾性部材が設けられ、前記球頭部は、前記接続溝内に回転可能に挿入され、前記弾性部材に弾性的に当接する、ことを特徴とする請求項９に記載のワイヤレス充電装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、ワイヤレス充電の技術分野に関し、特にワイヤレス充電装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
生活において、人々は、しばしば様々な電子製品を使用する必要があり、多くの電子製品は、しばしば充電する必要がある。従来の有線充電操作が煩雑であり、科学技術の発展に伴い、ユーザーが充電操作を行いやすいワイヤレス充電器が登場した。ワイヤレス充電器を使用して、携帯電話、イヤホン、ウォッチなどの電子機器を充電することができる。
【０００３】
ワイヤレス充電器には、充電対象機器の充電過程における安定性を維持するために、充電対象機器を位置制限する構造が設けられてもよい。現在、従来技術において、ワイヤレス充電器は、充電対象機器を位置制限する場合、充電対象機器の姿勢を調整しにくく、ユーザーの使用体験に悪影響を与える。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願が主に解決しようとする技術的課題は、充電対象機器の回転の円滑さを向上させ、充電対象機器の姿勢の調整しやすいワイヤレス充電装置を提供することである。
【課題を解決するための手段】
【０００５】
上記技術的課題を解決するために、技術手段として、本願は、ワイヤレス充電装置を提供する。ワイヤレス充電装置は、ワイヤレス充電モジュール及び支持機構を含む。ワイヤレス充電モジュールは、第１ケース、第２ケース、磁気吸引アセンブリ及びワイヤレス充電アセンブリを含む。第２ケースは、第１ケースに回転可能に接続され、第２ケースは、第１ケースの周方向に沿って回転可能である。ワイヤレス充電アセンブリは、第２ケース又は第１ケースに接続され、充電対象機器を充電する。磁気吸引アセンブリは、第２ケース又は第１ケースに接続され、第２ケースには、ワイヤレス充電アセンブリに対応する充電領域が形成され、磁気吸引アセンブリは、磁力によって充電対象機器を充電領域に位置制限する。支持機構は、第１ケースに接続され、ワイヤレス充電モジュールを支持する。
【発明の効果】
【０００６】
本願の有益効果は、以下のとおりである。従来技術と異なり、ワイヤレス充電モジュールは、第１ケース、第２ケース、磁気吸引アセンブリ、及びワイヤレス充電アセンブリを含み、第２ケースは、第１ケースに回転可能に接続され、第２ケースは、第１ケースの周方向に沿って回転可能であり、ワイヤレス充電アセンブリは、第２ケース又は第１ケースに接続され、充電対象機器を充電し、磁気吸引アセンブリは、第２ケース又は第１ケースに接続され、第２ケースには、ワイヤレス充電アセンブリに対応する充電領域が形成され、磁気吸引アセンブリは、磁力によって充電対象機器を充電領域に位置制限し、支持機構は、第１ケースに接続され、ワイヤレス充電モジュールを支持する。これにより、ユーザーが第１ケースの周方向に沿って充電対象機器の姿勢を調整する際に、第２ケースと充電対象機器とが同期して回転することができるため、第２ケースと充電対象機器との間に摺動摩擦が存在しないか又は第２ケースと充電対象機器との間の摺動摩擦を低減することができ、充電対象機器の回転の円滑さを向上させることに有利であり、充電対象機器の姿勢を調整しやすく、ユーザーの手触りを改良し、例えば充電対象機器が携帯電話であってもよく、充電対象機器を第１ケースに対して回転させることで、携帯電話の姿勢を調整して、ポートレートモードとランドスケープモードとの間で携帯電話を切り換えることができ、また携帯電話を歪み状態から正すことができる。
【図面の簡単な説明】
【０００７】

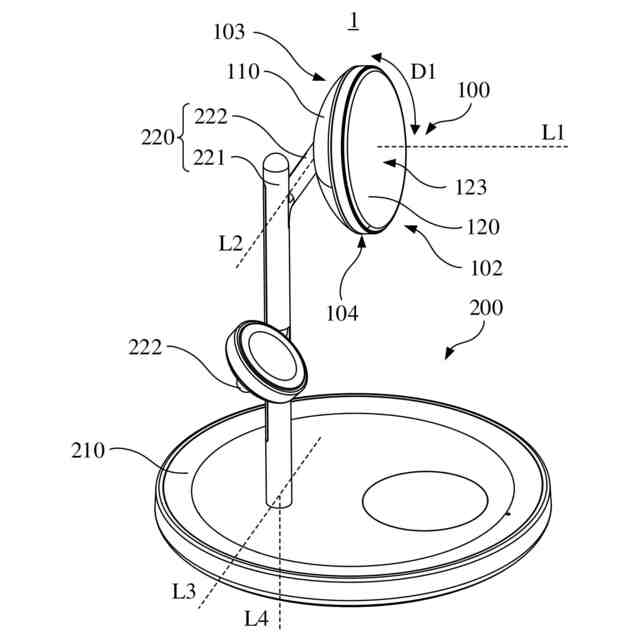

本願のワイヤレス充電装置の実施例の概略構成斜視図である。

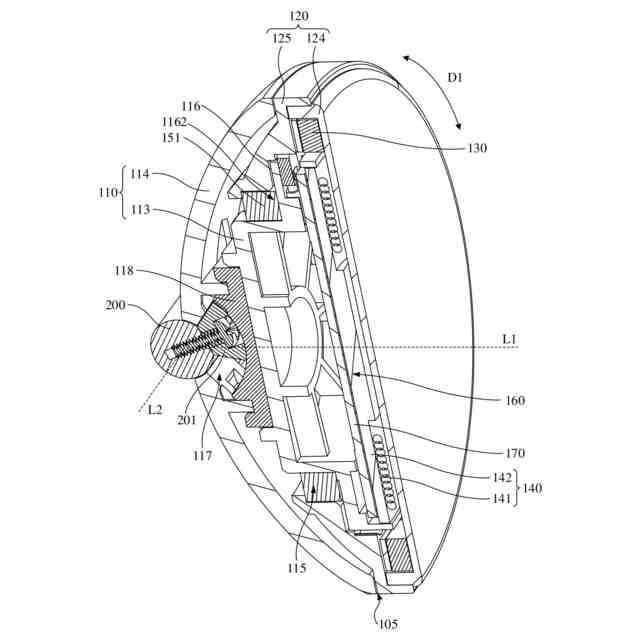

本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。
本願のワイヤレス充電装置の実施例の局所の概略分解構成図である。
本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。
本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。
本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。
本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。

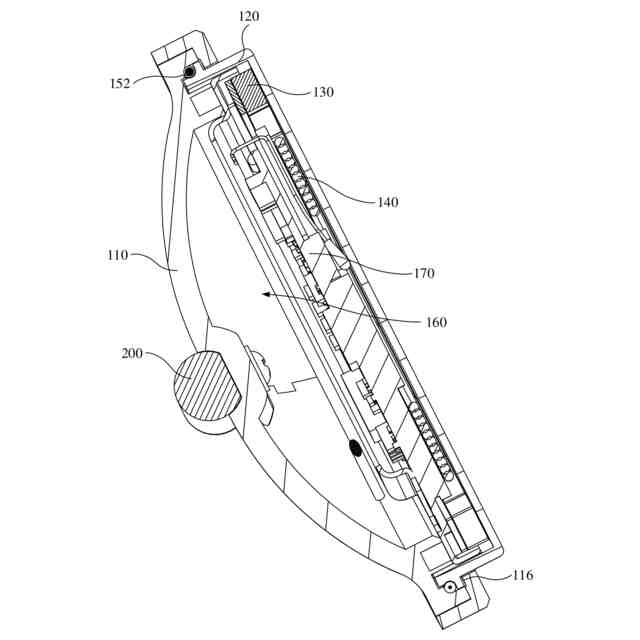

本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。

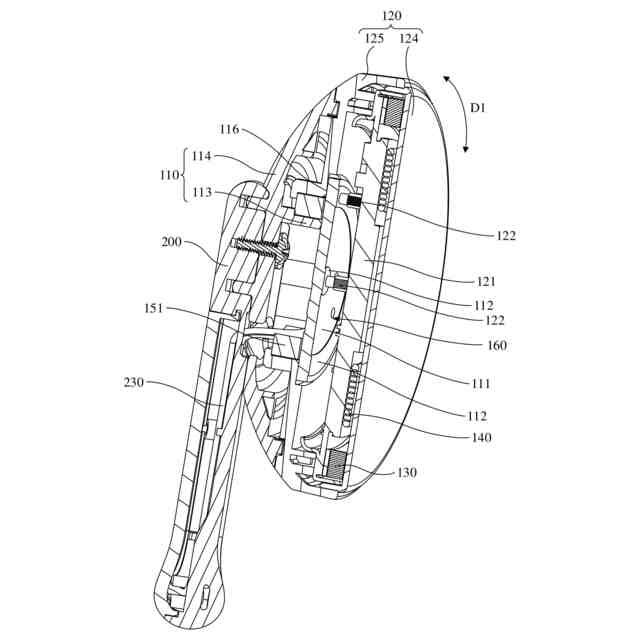

本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。

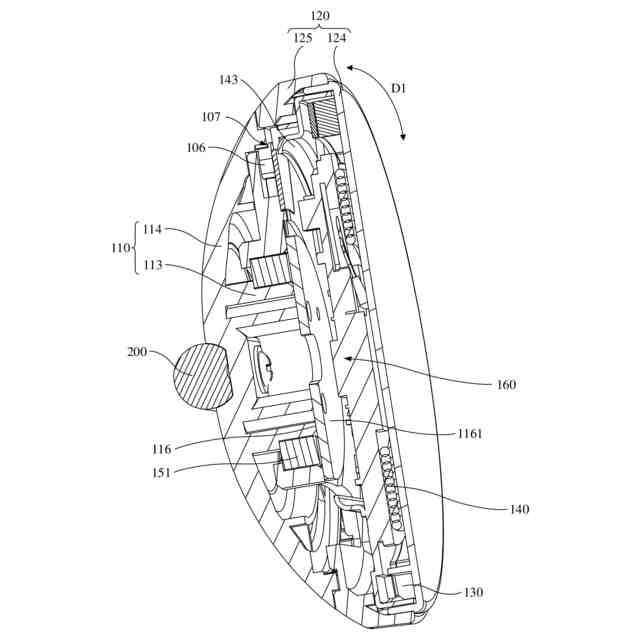

図９に示す構造の別の概略断面構成図である。
本願のワイヤレス充電装置の実施例の局所の概略断面構成図である。
【発明を実施するための形態】
【０００８】
以下、本願の実施例における図面を参照しながら、本願の実施例の技術手段を明確かつ完全に説明するが、明らかに、説明された実施例は、本願の一部の実施例に過ぎず、全ての実施例ではない。本願の実施例に基づいて、当業者が創造的な労働をすることなく、取得した全ての他の実施例は、いずれも本願の保護範囲に属する。
【０００９】
本発明者らが長時間にわたって研究したところ、以下を発見した。科学技術の発展に伴い、ユーザーが充電操作を行いやすいワイヤレス充電器が登場した。ワイヤレス充電器を使用して、携帯電話、イヤホン、ウォッチなどの電子機器を充電することができる。ワイヤレス充電器には、充電対象機器の充電過程における安定性を維持するために、充電対象機器を位置制限する構造が設けられてもよい。現在、従来技術において、ワイヤレス充電器は、充電対象機器を位置制限する場合、充電対象機器の姿勢を調整しにくく、ユーザーの使用体験に悪影響を与える。この技術的課題を解決するために、本願は、以下のような実施例を提供する。
【００１０】
図１～図３に示すように、本願のワイヤレス充電装置の実施例に説明されるワイヤレス充電装置１は、ワイヤレス充電モジュール１００及び支持機構２００を含む。ワイヤレス充電モジュール１００は、第１ケース１１０、第２ケース１２０、磁気吸引アセンブリ１３０、及びワイヤレス充電アセンブリ１４０を含む。第２ケース１２０は、第１ケース１１０に回転可能に接続され、第２ケース１２０は、第１ケース１１０の周方向Ｄ１に沿って回転可能である。ワイヤレス充電アセンブリ１４０は、第２ケース１２０又は第１ケース１１０に接続され、充電対象機器を充電する。磁気吸引アセンブリ１３０は、第２ケース１２０又は第１ケース１１０に接続され、第２ケース１２０には、ワイヤレス充電アセンブリ１４０に対応する充電領域１２３が形成され、磁気吸引アセンブリ１３０は、磁力によって充電対象機器を充電領域１２３に位置制限する。支持機構２００は、第１ケース１１０に接続され、ワイヤレス充電モジュール１００を支持する。
（【００１１】以降は省略されています）
