特許ウォッチ

公開番号2025168702
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073348
出願日2024-04-30
発明の名称電子機器用スタンド
出願人株式会社キーズファクトリー
代理人個人
主分類G06F 1/16 20060101AFI20251105BHJP(計算;計数)
要約【課題】
本発明の目的は、強度向上を図った電子機器用スタンドを提供するものである。
【解決手段】

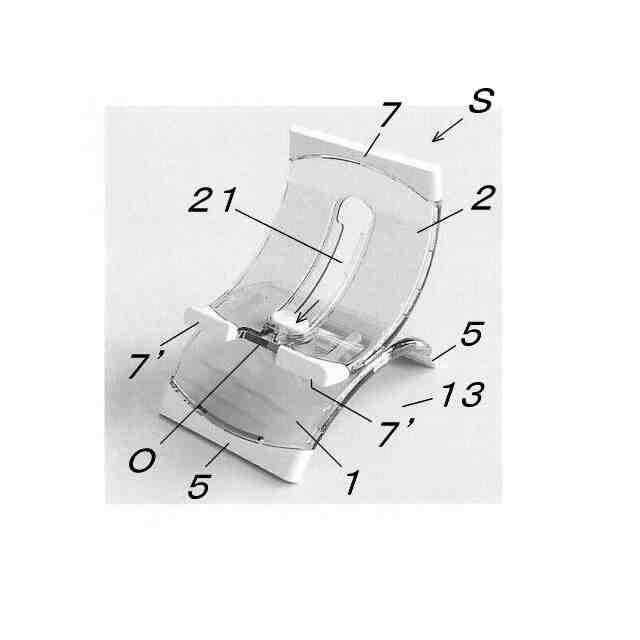

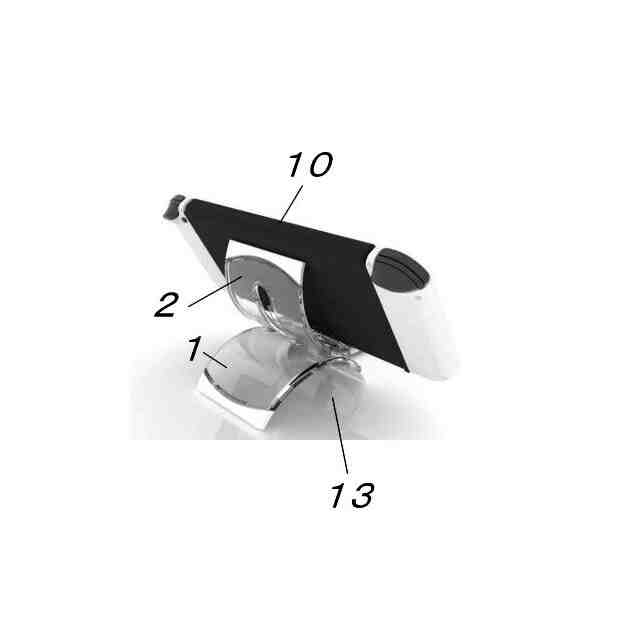

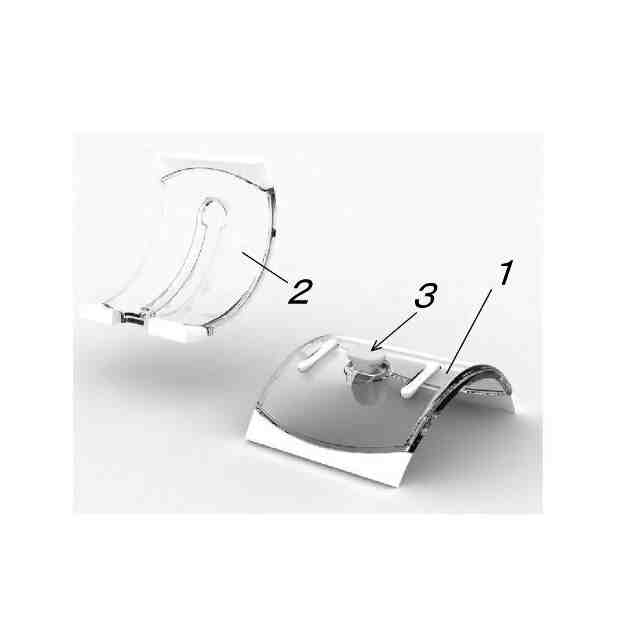

電子機器用スタンドSは、電子機器10を置く電子機器用スタンドSであって、上に凸になるように載置面13に置かれた第1のアーチ面状部材1と、この第1のアーチ面状部材1に向かって凸になるように当接され、電子機器10を置かれた第2のアーチ面状部材2と、第1のアーチ面状部材1と第2のアーチ面状部材2とを締結する締結手段とを備えているものである。
【選択図】図1
特許請求の範囲【請求項１】
電子機器を載置する電子機器用スタンドであって、
上に凸になるように載置面に置かれた第１のアーチ面状部材と、
この第１のアーチ面状部材に向かって凸になるように置かれた第２のアーチ面状部材と、

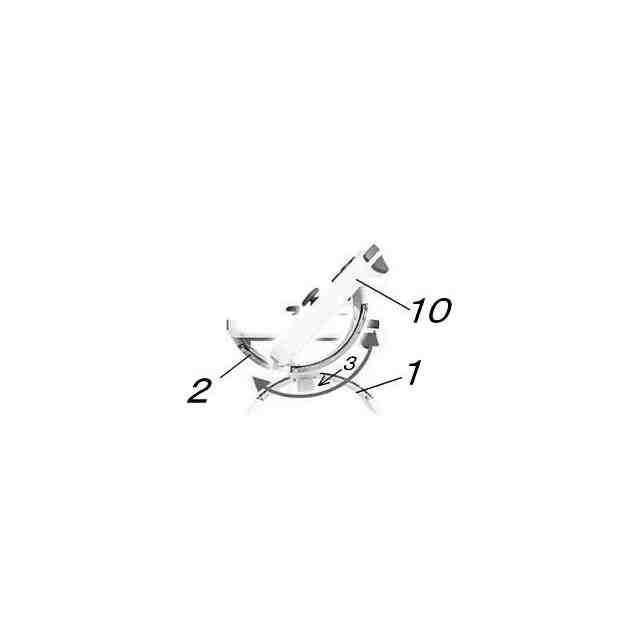

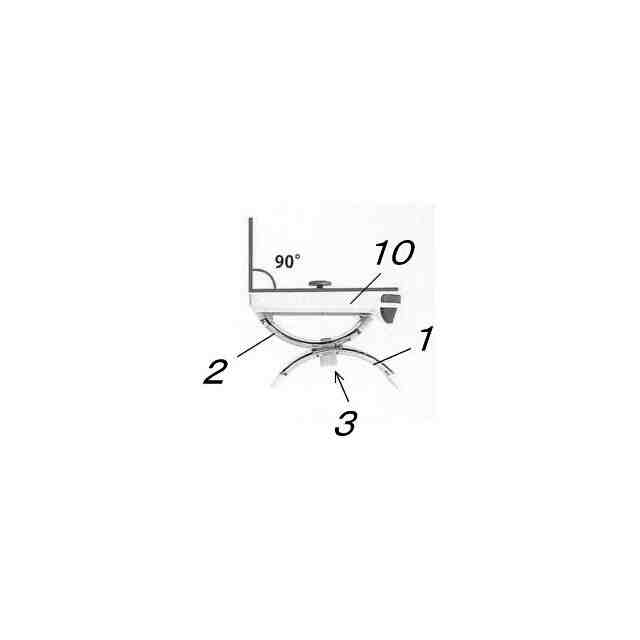

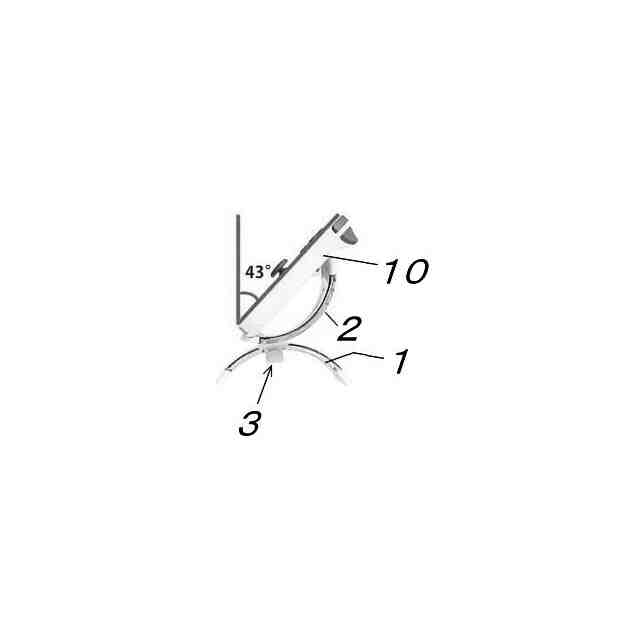

前記第１のアーチ面状部材と前記第２のアーチ面状部材とを締結する締結手段とを備えている
ことを特徴とする電子機器用スタンド。
続きを表示（約 1,300 文字）【請求項２】
第１のアーチ面状部材は、第１’のアーチ面状部材、第１”のアーチ面状部材を有し、使用時、前記第１’のアーチ面状部材、前記第１”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、
前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との間に文字、写真、図柄などが描かれた表示体を介在させる
ことを特徴とする請求項１記載電子機器用スタンド。
【請求項３】
第１のアーチ面状部材は、第１’のアーチ面状部材、第１”のアーチ面状部材を有し、使用時、前記第１’のアーチ面状部材、前記第１”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、
前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との間に文字、写真、図柄などが描かれた第１の表示体を介在させるものであり、
前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との離間を防止する第１の離間防止部材を前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との端部のそれぞれに設け、
前記第１の離間防止部材は、滑り止め部材でもある
ことを特徴とする請求項１記載の電子機器用スタンド。
【請求項４】
第２のアーチ面状部材は、第２’のアーチ面状部材、第２”のアーチ面状部材を有し、使用時、前記第２’のアーチ面状部材、前記第２”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、
前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との間に文字、写真、図柄などが描かれた第２の表示体を介在させる
ことを特徴とする請求項１記載の電子機器用スタンド。
【請求項５】
第２のアーチ面状部材は、第２’のアーチ面状部材、第２”のアーチ面状部材を有し、使用時、前記第２’のアーチ面状部材、前記第２”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、
前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との間に文字、写真、図柄などが描かれた第２の表示体を介在させるものであり、
前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との離間を防止する第２の離間防止部材を前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との端部のそれぞれに設け、
前記第２の離間防止部材の内、上方に位置する上方第２の離間防止部材は滑り止め部材でもあり、前記第２の離間防止部材の内、下方に位置する下方第２の離間防止部材は、電子機器のストッパー部材でもある
ことを特徴とする請求項１記載の電子機器用スタンド。
【請求項６】

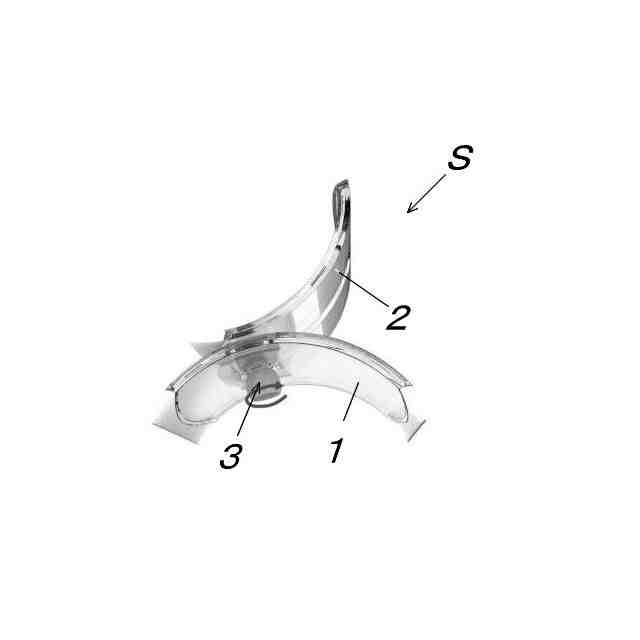

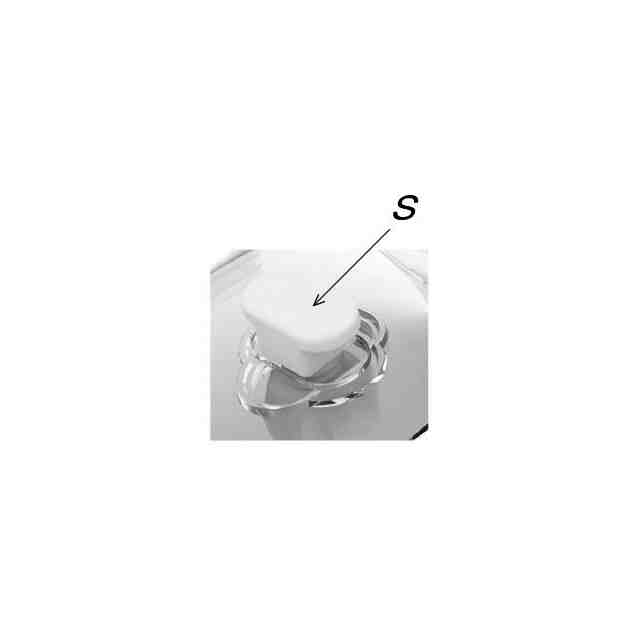

電子機器用スタンドを使用しないとき、第１のアーチ面状部材の内側に第２のアーチ面状部材の外側を当接して締結手段で締結して、一体化する
ことを特徴とする請求項１記載の電子機器用スタンド。
【請求項７】

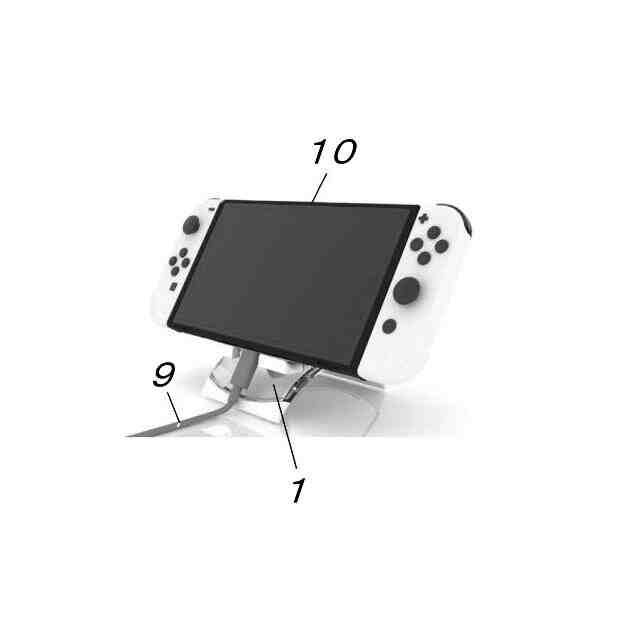

第２のアーチ面状部材に置かれた電子機器の端子に接続される電源コードが通る開口部が前記第２のアーチ面状部材に設けられている
ことを特徴とする請求項１記載の電子機器用スタンド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、携帯型ゲーム機、ＰＤＡ(Personal Digital Assistant)、携帯電話、スマートフォン、電子辞書、デジタルカメラ、デジタルオーディオプレーヤー等の電子機器用スタンドに係り、特に、強度向上を図った電子機器用スタンドに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、電子機器用スタンドとして、例えば、携帯情報機器用スタンドがある（特許文献１）。この携帯情報機器用スタンド（１０）は、携帯情報機器（１４）を支持する支持体（３０）と、脚体（３２）と、ストッパー部（４０）とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－１８７２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の携帯情報機器用スタンドにあっては、支持体（３０）、脚体（３２）が線状部材で形成されているため、強度的に弱く誤って踏んだ場合、容易に破損するという問題点があった。
【０００５】
本発明は、上記要望を考慮してなされた電子機器用スタンドを提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１記載の電子機器用スタンドは、電子機器を載置する電子機器用スタンドであって、上に凸になるように載置面に置かれた第１のアーチ面状部材と、この第１のアーチ面状部材に向かって凸になるように置かれた第２のアーチ面状部材と、前記第１のアーチ面状部材と前記第２のアーチ面状部材とを締結する締結手段とを備えているものである。
【０００７】
また、請求項２記載の電子機器用スタンドは、請求項１記載の電子機器用スタンドにおいて、第１のアーチ面状部材は、第１’のアーチ面状部材、第１”のアーチ面状部材を有し、使用時、前記第１’のアーチ面状部材、前記第１”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との間に文字、写真、図柄などが描かれた表示体を介在させるものである。
【０００８】
また、請求項３記載の電子機器用スタンドは、請求項１記載の電子機器用スタンドにおいて、第１のアーチ面状部材は、第１’のアーチ面状部材、第１”のアーチ面状部材を有し、使用時、前記第１’のアーチ面状部材、前記第１”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との間に文字、写真、図柄などが描かれた第１の表示体を介在させるものであり、前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との離間を防止する第１の離間防止部材を前記第１’のアーチ面状部材と前記第１”のアーチ面状部材との端部のそれぞれに設け、前記第１の離間防止部材は、滑り止め部材でもある。
【０００９】
また、請求項４記載の電子機器用スタンドは、請求項１記載の電子機器用スタンドにおいて、第２のアーチ面状部材は、第２’のアーチ面状部材、第２”のアーチ面状部材を有し、使用時、前記第２’のアーチ面状部材、前記第２”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との間に文字、写真、図柄などが描かれた第２の表示体を介在させるものである。
【００１０】
また、請求項５記載の電子機器用スタンドは、請求項１記載の電子機器用スタンドにおいて、第２のアーチ面状部材は、第２’のアーチ面状部材、第２”のアーチ面状部材を有し、使用時、前記第２’のアーチ面状部材、前記第２”のアーチ面状部材の内、少なくとも、上に位置するアーチ面状部材は、透明又は半透明であり、前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との間に文字、写真、図柄などが描かれた第２の表示体を介在させるものであり、前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との離間を防止する第２の離間防止部材を前記第２’のアーチ面状部材と前記第２”のアーチ面状部材との端部のそれぞれに設け、前記第２の離間防止部材の内、上方に位置する上方第２の離間防止部材は滑り止め部材でもあり、前記第２の離間防止部材の内、下方に位置する下方第２の離間防止部材は、電子機器のストッパー部材でもある。
（【００１１】以降は省略されています）
