公開番号2025168556
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025148197,2023206695
出願日2025-09-08,2023-12-07
発明の名称特に計時器用回転モーターのための、バランスばね式圧電共振器
出願人ザ・スウォッチ・グループ・リサーチ・アンド・ディベロップメント・リミテッド
代理人個人
主分類G04C 3/12 20060101AFI20251030BHJP(時計)
要約【課題】消費電力と体積を小さく維持しつつ高電磁場に耐えることができるような圧電共振器を提供する。

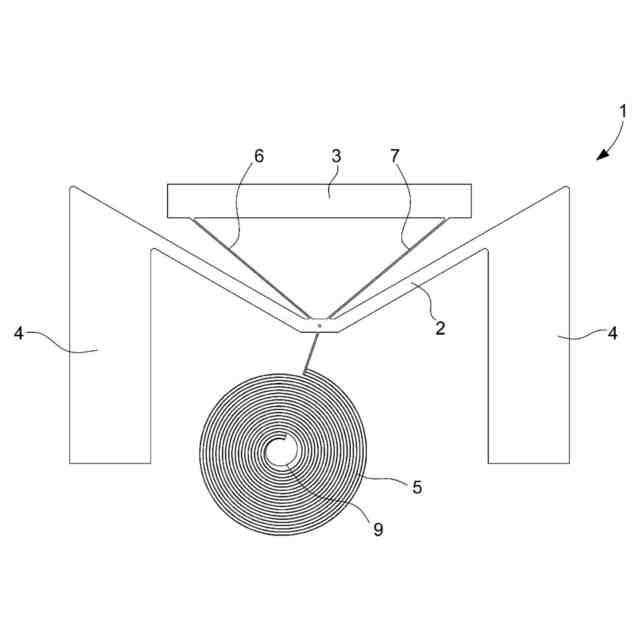

【解決手段】回転式圧電モーターのための、圧電共振器1に関し、共振器は、固定されたベース3と、縦軸のまわりに延在している振動錘2とを備え、振動錘には、慣性ブロック4、好ましくは反対側にある2つの慣性ブロック、があり、圧電共振器は、振動錘をベースに接続するフレキシブルブレードガイドを備え、振り子運動をするように振動錘を回転中心を中心に振動させることができ、フレキシブルブレードガイドは、ベース及び/又は振動錘に接続される第1のフレキシブルブレード6を備え、ベースに対して振動錘が変位することを可能にし、ベース及び/又は振動錘に接続されるらせんばね5を備え、らせんばねには、少なくとも部分的に、電気的にアクチュエート可能な圧電材料があり、これによって、らせんばねを変形させて、振動錘を振動させる。
【選択図】図1
特許請求の範囲【請求項１】

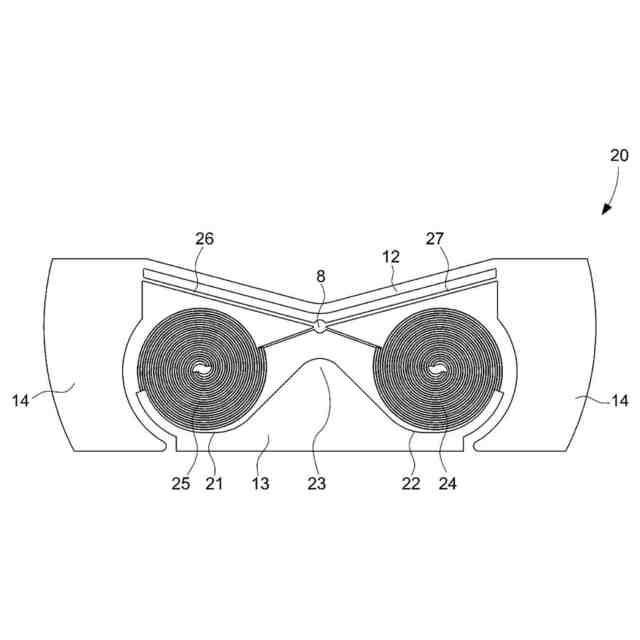

特に回転式圧電モーターのための、圧電共振器（１、１０、２０）であって、
前記共振器（１、１０、２０）は、固定されたベース（３、１３）と、縦軸のまわりに
延在している振動錘（２、１２）とを備え、
前記振動錘（２、１２）には、少なくとも１つの慣性ブロック（４、１４）、好ましく
は反対側にある２つの慣性ブロック（４、１４）、があり、
前記圧電共振器は、前記振動錘（２、１２）を前記ベース（３、１３）に接続するフレ
キシブルブレードガイドを備え、これによって、振り子運動をするように振動錘（２、１
２）を回転中心を中心に振動させることができ、
前記フレキシブルブレードガイドは、前記ベース（３、１３）及び／又は前記振動錘（
２、１２）に接続される少なくとも１つの第１のフレキシブルブレード（６、１６、２６
）を備え、これによって、前記ベース（３、１３）に対して前記振動錘（２、１２）が変
位することを可能にし、
前記フレキシブルブレードガイドは、前記ベース（３、１３）及び／又は前記振動錘（
２、１２）に接続されるらせんばね（５、１５、２４）を備え、
前記らせんばね（５、１５、２４）には、少なくとも部分的に、電気的にアクチュエー
ト可能な圧電材料があり、これによって、前記らせんばね（５）を変形させて、前記振動
錘（２、１２）を振動させる
ことを特徴とする圧電共振器。
続きを表示（約 1,300 文字）【請求項２】
前記フレキシブルガイドは、前記振動錘（２）を前記ベース（３）に接続する第２のフ
レキシブルブレード（７）を備え、
前記第１のフレキシブルブレード（６）は、前記ベース（３）を前記振動錘（２）に接
続する
ことを特徴とする請求項１に記載の圧電共振器。
【請求項３】
前記第１のフレキシブルブレード（６、１６）と前記第２のフレキシブルブレード（７
）は、交差しておらず、前記振動錘（２）の中央部分から前記ベース（１３）の偏心部分
まで移るに従って互いに離れる
ことを特徴とする請求項２に記載の圧電共振器。
【請求項４】
前記第１のフレキシブルブレード（６）と前記第２のフレキシブルブレード（７）は、
３０°～１５０°の範囲内、好ましくは６０°～１３０°の範囲内、さらに好ましくは９
０°～１２０°の範囲内、の角度を形成するように構成している
ことを特徴とする請求項２に記載の圧電共振器。
【請求項５】
前記第１のフレキシブルブレード（６）と前記第２のフレキシブルブレード（７）は、
互いに軸対称に構成している
ことを特徴とする請求項３に記載の圧電共振器。
【請求項６】
前記らせんばね（５）は、前記振動錘（２）に接続されており、これによって、前記振
動をアクチュエートする
ことを特徴とする請求項２に記載の圧電共振器。
【請求項７】

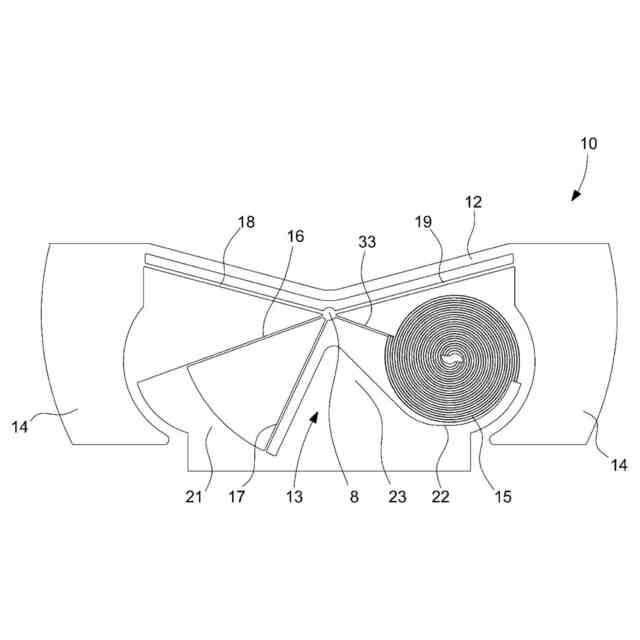

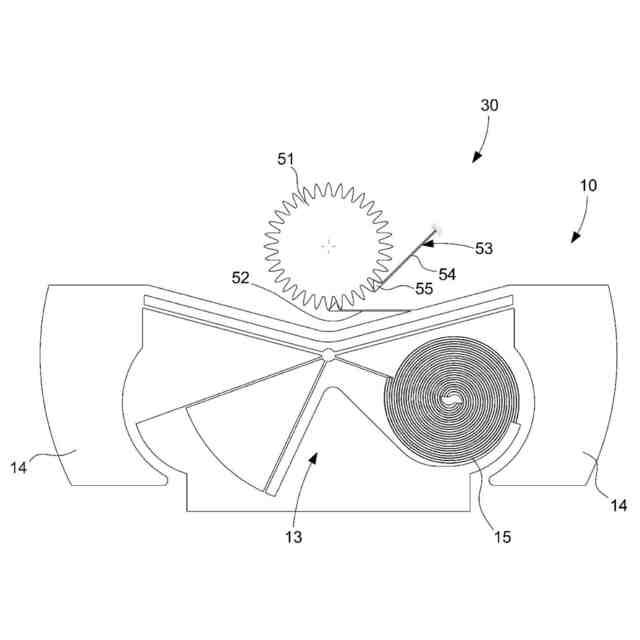

前記フレキシブルガイドには、２つのＲＣＣタイプのフレキシブルピボットがあり、
前記フレキシブルガイドは、中間可動要素（８）と、前記第１のフレキシブルブレード
（１６）と第２のフレキシブルブレード（１７）があり前記ベース（１３）を前記中間可
動要素（８）に接続する第１の対のフレキシブルブレード（１６、１７）と、前記中間
可動要素（８）を前記振動錘（１２）に接続する第２の対のフレキシブルブレード（１６
、１７）とを備える
ことを特徴とする請求項１に記載の圧電共振器。
【請求項８】
前記第１のフレキシブルブレード（６）と前記第２のフレキシブルブレード（７）は、
交差しておらず、前記中間可動要素（８）から前記ベース（１３）へと移るに従って互い
に離れる
ことを特徴とする請求項７に記載の圧電共振器。
【請求項９】
前記第１のフレキシブルブレード（１６）と前記第２のフレキシブルブレード（１７）
は、３０°～１００°の範囲内、好ましくは４０°～８０°の範囲内、の角度を形成する
ことを特徴とする請求項８に記載の圧電共振器。
【請求項１０】
前記第１のフレキシブルブレード（１６）と前記第２のフレキシブルブレード（１７）
は、互いに軸対称に構成している
ことを特徴とする請求項６に記載の圧電共振器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、特に回転式圧電モーターのための、圧電共振器の技術分野に関する。本発明
は、さらに、前記のような回転式圧電モーターを備える計時器の技術分野に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
携行型時計（例、腕時計、懐中時計）の製造において通常用いられる電気モーターは、
電磁物理的原理で動作する「Ｌａｖｅｔ」タイプの回転モーターである。この種のモータ
ーは、一般的には、コイルがある固定子と、コイルの位相シフトアクチュエーションによ
って回転する、磁化されたローターとを備える。
【０００３】
しかし、このようなモーターにおいては、高磁場に対する耐性が限定される。特定の磁
場値よりも大きいと、モーターは止まる。一般的には、磁場が２ｍＴよりも大きいとモー
ターが止まる。
【０００４】
したがって、この問題を避けるには、他の物理的原理で動作するモーターを設計する必
要がある。
【０００５】
例えば、スイス特許ＣＨ７０９５１２に記載されているような、静電的な櫛部を利用す
るモーターがある。しかし、櫛部は空間を占め、「Ｌａｖｅｔ」タイプのモーターよりも
大きいエネルギーを消費してしまう。
【０００６】
圧電効果に基づくモーターも、例えば欧州特許ＥＰ０５８７０３１において、開発され
ている。しかし、これは、日付のアクチュエートに限定される。また、電力消費が大きい
ことと早期摩耗のリスクがあることによって、通常最も大きいエネルギーを必要とする秒
針を駆動させることができない。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、消費電力と体積を小さく維持しつつ高電磁場に耐えることができるような、
特に回転式圧電モーターのための、圧電共振器を提供することを目的とする。
【課題を解決するための手段】
【０００８】
このために、本発明は、特に回転式圧電モーターのための、圧電共振器に関し、前記共
振器は、固定されたベースと、縦軸のまわりに延在している振動錘とを備え、前記振動錘
には、少なくとも１つの慣性ブロック、好ましくは反対側にある２つの慣性ブロック、が
ある。
【０００９】
前記圧電共振器は、前記振動錘を前記ベースに接続するフレキシブルブレードガイドを
備え、これによって、振り子運動をするように振動錘を回転中心を中心に振動させること
ができ、前記フレキシブルブレードガイドは、前記ベース及び／又は前記振動錘に接続さ
れる少なくとも１つの第１のフレキシブルブレードを備え、これによって、前記ベースに
対して前記振動錘が変位することを可能にし、前記フレキシブルブレードガイドは、前記
ベース及び／又は前記振動錘に接続されるらせんばねを備え、前記らせんばねには、少な
くとも部分的に、電気的にアクチュエート可能な圧電材料があり、これによって、前記ら
せんばねを変形させて、前記振動錘を振動させる点で、本発明は画期的である。
【００１０】
このような構成の共振器は、効率的な運動を提供することができる。実際に、らせんば
ねの圧電材料をアクチュエートすることによって、らせんばねは収縮したり伸びたりして
、フレキシブルガイドのフレキシブルブレードのおかげで、回転中心を中心に回転するこ
とによって振動錘が振動する。このように、フレキシブルブレードのアクチュエートには
エネルギーが少ししか必要ではないため、共振器は、ほとんどエネルギーを消費せずに、
振動錘に振動運動させる。
（【００１１】以降は省略されています）
