公開番号2025168533
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025147202,2023039199
出願日2025-09-04,2023-03-14
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 15/08 20060101AFI20251030BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像形成装置の一形態を提供することができる。
【解決手段】第1現像容器と第1現像ローラを有する第1現像ユニットと、第2現像容器と第2現像ローラを有する第2現像ユニットと、第1トナー容器を着脱可能であり第1受入口が設けられた第1受入枠体を有する第1装着部と、第2トナー容器を着脱可能であり第2受入口が設けられた第2受入枠体を有する第2装着部と、前記第1装着部の下方にあって前記第1受入口と連通する第1中間収容部と、前記第2装着部の下方にあって前記第2受入口と連通する第2中間収容部と、前記第1中間収容部から前記第1現像容器まで延びる第1搬送路と、前記第1搬送路を介してトナーを搬送する第1搬送手段と、前記第2中間収容部から前記第1現像容器まで延びる第2搬送路と、前記第2搬送路を介してトナーを搬送する第2搬送手段と、を備えることを特徴とする。
【選択図】図9
特許請求の範囲【請求項１】
記録媒体にトナー画像を形成する画像形成装置であって、
第１トナーを収容するように構成された第１現像容器と、前記第１現像容器に収容された前記第１トナーを担持するように構成された第１現像ローラと、を有する第１現像ユニットと、
第２トナーを収容するように構成された第２現像容器と、前記第２現像容器に収容された前記第２トナーを担持するように構成された第２現像ローラと、有する第２現像ユニットであって、重力方向に交差する第１方向において前記第１現像ユニットと整列する第２現像ユニットと、
前記トナー画像が形成された記録材を前記第１方向に沿う排出方向に搬送することによって画像形成装置の外部へ排出する排出ローラを備える装置本体と、
前記第１トナーを収容する第１トナー容器であって、前記装着本体に対して着脱可能な第１トナー容器と、
前記第２トナーを収容する第２トナー容器であって、前記重力方向と前記第１方向の双方に交差する第２方向において前記第１トナー容器と整列し、前記装置本体に対して着脱可能な第２トナー容器と、
を備え、
前記排出方向の下流側の前記装置本体の端を正面側端とし、前記第２方向おける前記装置本体の一端及び他端をそれぞれ第１端及び第２端とする場合において、
前記装置本体は、
前記第１トナー容器と、前記第１現像容器と、の双方に連通されるように構成され、前記第１トナー容器から前記第１現像容器に向かって搬送される前記第１トナーが通過するように構成された第１搬送路であって、前記第２方向において前記第１端の側にある第１部分を有する第１搬送路と、
前記第２トナー容器と、前記第２現像容器と、の双方に連通されるように構成され、前記第２トナー容器から前記第２現像容器に向かって搬送される前記第２トナーが通過するように構成された第２搬送路であって、前記第２方向において前記第１端の側にある第２部分を有する第２搬送路と、
を有し、
前記第１トナー容器及び前記第２トナー容器は、前記第１方向において、前記装置本体の前記正面側端の側に設けられ、
前記重力方向にみたときに、前記第１搬送路の前記第１部分は、前記第２搬送路の前記第２部分とオーバラップする、
ことを特徴とする画像形成装置。
続きを表示（約 830 文字）【請求項２】
前記装置本体は、前記第１搬送路において、前記第１トナーを搬送するように回転する第１搬送部材と、前記第１搬送部材で搬送されたトナーを搬送するように回転する第２搬送部材と、を有し、
前記第１搬送部材の回転軸線が延びる方向と、前記第２搬送部材の回転軸線が延びる方向と、は交差する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１トナー容器と、前記第２トナー容器と、はそれぞれ、前記装置本体に対して前記第１方向に着脱されるように構成されている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第１トナー容器の少なくとも一部は、前記第１現像ユニットの上方にあり、
前記第２トナー容器の少なくとも一部は、前記第２現像ユニットの上方にあり、
前記第１方向と前記第２方向の双方に交差する方向を第３方向とした場合において、
前記第１搬送路は、前記第３方向に延びる部分を有し、
前記第２搬送路は、前記第３方向に延びる部分を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第１搬送路の前記第３方向に延びる部分は、前記第１方向にみたときに前記第１トナー容器とオーバラップし、
前記第２搬送路の前記第３方向に延びる部分は、前記第１方向にみたときに前記第２トナー容器とオーバラップする、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記装置本体は、前記第１トナー容器と前記第２トナー容器のそれぞれが装着可能な第１ホルダと第２ホルダを有し、
前記第１ホルダと、前記第２ホルダと、はいずれも、前記第２方向に垂直な断面が前記正面側端の側を向いた開口が設けられたコの字形状を有する、
ことを特徴とする請求項３に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、画像形成装置に着脱可能なトナー容器を用いてトナーを画像形成装置内の現像容器に補給する構成が知られている。特許文献１には、画像形成装置に補給パックを装着することで、現像容器の交換を行うことなく、容易にトナーの補給を行うことができる構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５４３００
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、画像形成装置の一形態を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の第１の側面は、記録媒体にトナー画像を形成する画像形成装置であって、
第１トナーを収容するように構成された第１現像容器と、前記第１現像容器に収容された前記第１トナーを担持するように構成された第１現像ローラと、を有する第１現像ユニットと、第２トナーを収容するように構成された第２現像容器と、前記第２現像容器に収容された前記第２トナーを担持するように構成された第２現像ローラと、有する第２現像ユニットであって、重力方向に交差する第１方向において前記第１現像ユニットと整列する第２現像ユニットと、前記トナー画像が形成された記録材を前記第１方向に沿う排出方向に搬送することによって画像形成装置の外部へ排出する排出ローラを備える装置本体と、前記第１トナーを収容する第１トナー容器であって、前記装着本体に対して着脱可能な第１トナー容器と、前記第２トナーを収容する第２トナー容器であって、前記重力方向と前記第１方向の双方に交差する第２方向において前記第１トナー容器と整列し、前記装置本体に対して着脱可能な第２トナー容器と、を備え、前記排出方向の下流側の前記装置本体の端を正面側端とし、前記第２方向おける前記装置本体の一端及び他端をそれぞれ第１端及び第２端とする場合において、前記装置本体は、前記第１トナー容器と、前記第１現像容器と、の双方に連通されるように構成され、前記第１トナー容器から前記第１現像容器に向かって搬送される前記第１トナーが通過するように構成された第１搬送路であって、前記第２方向において前記第１端の側にある第１部分を有する第１搬送路と、前記第２トナー容器と、前記第２現像容器と、の双方に連通されるように構成され、前記第２トナー容器から前記第２現像容器に向かって搬送される前記第２トナーが通過するように構成された第２搬送路であって、前記第２方向において前記第１端の側にある第２部分を有する第２搬送路と、を有し、前記第１トナー容器及び前記第２トナー容器は、前記第１方向において、前記装置本体の前記正面側端の側に設けられ、前記重力方向にみたときに、前記第１搬送路の前記第１部分は、前記第２搬送路の前記第２部分とオーバラップする、ことを特徴とする。
【発明の効果】
【０００６】
本発明によれば、画像形成装置の一形態を提供することができる。
【図面の簡単な説明】
【０００７】

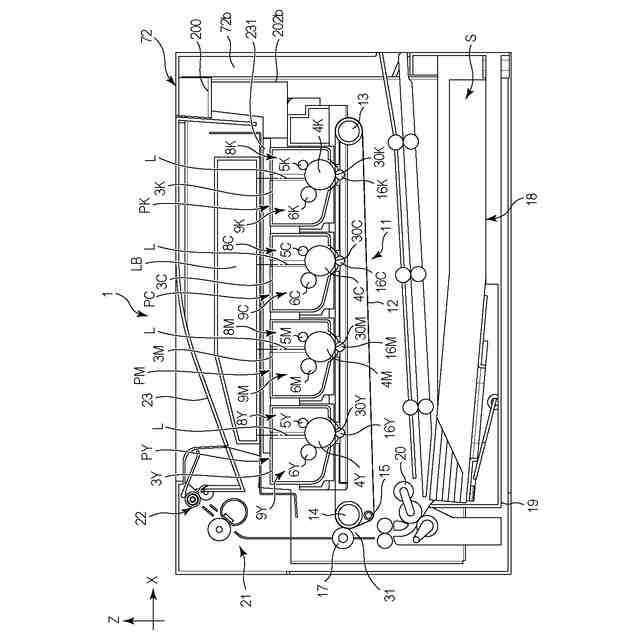

実施例１に係る画像形成装置の断面図である。

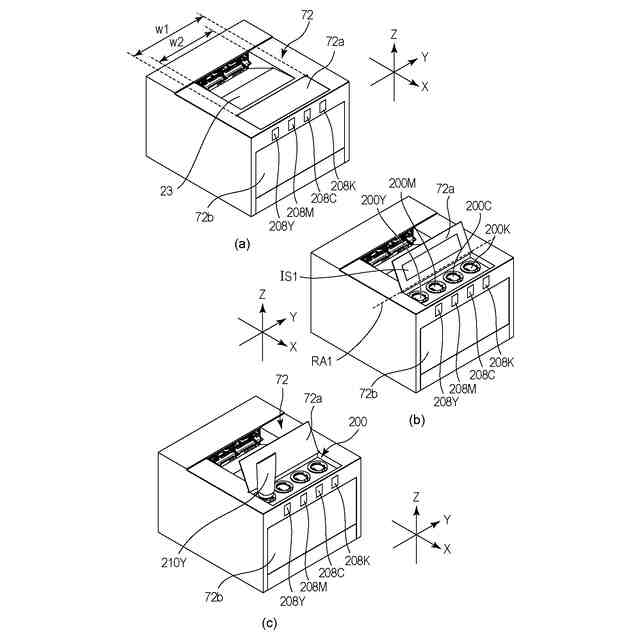

実施例１に係る画像形成装置の斜視図である。

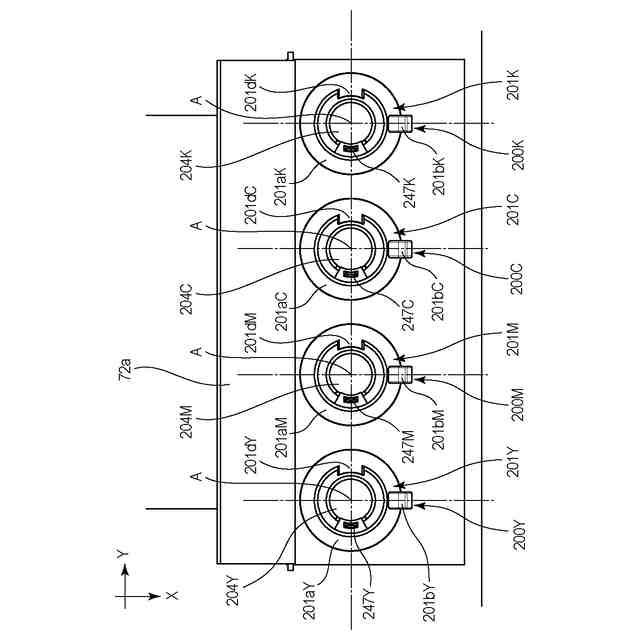

実施例１に係る装着部の上面図である。

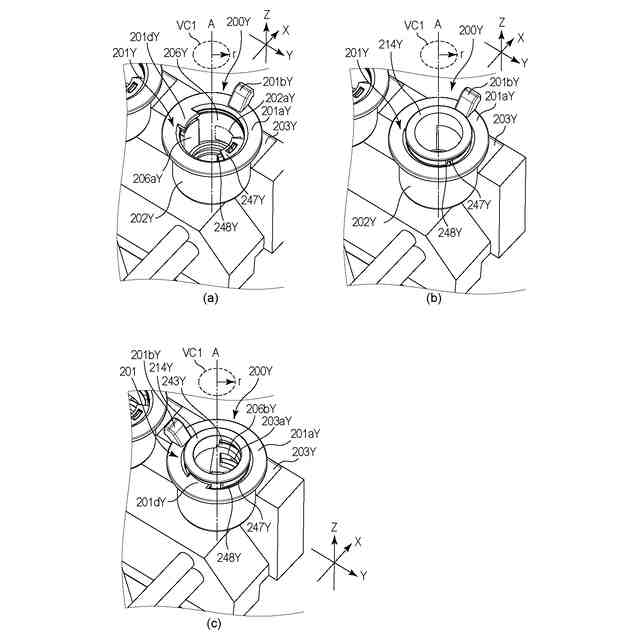

実施例１に係る装着部の斜視図である。

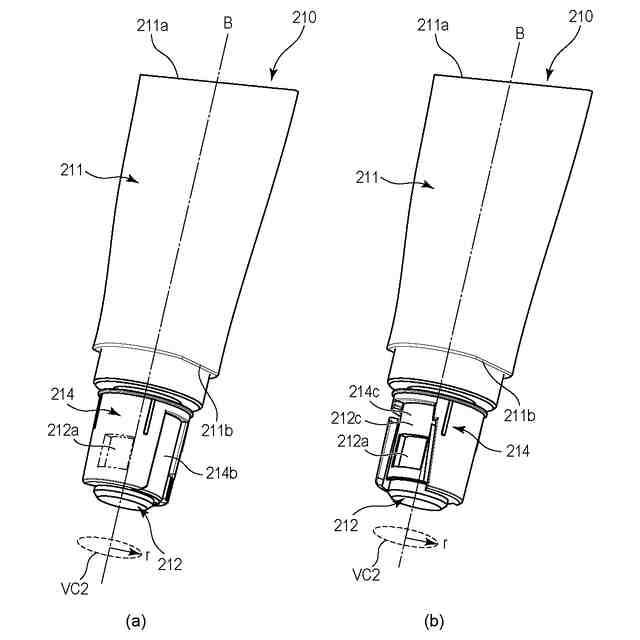

実施例１に係る補給パックの斜視図である。

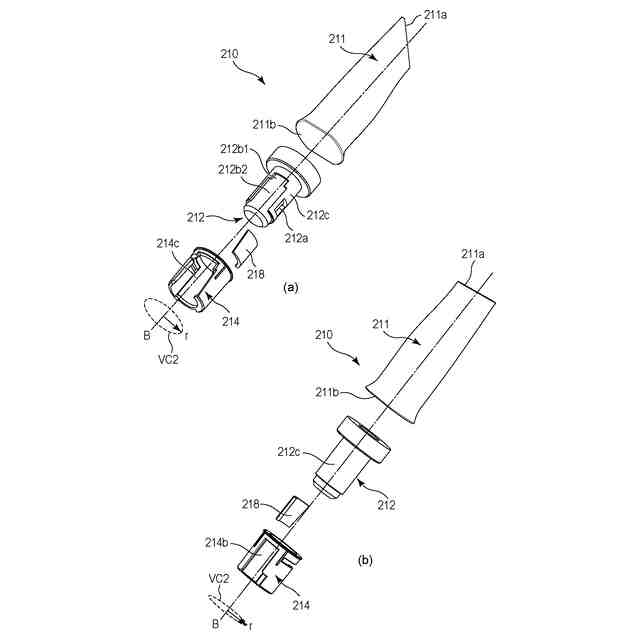

実施例１に係る補給パックの分解斜視図である。

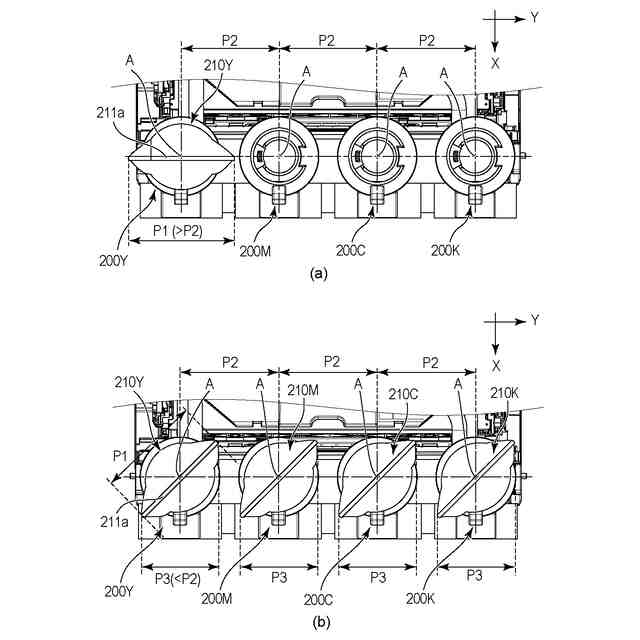

実施例１に係る、補給パックを装着した状態の装着部の上面図である。
実施例１に係る、装着部及び引き出しユニットの斜視図及び上面図である。

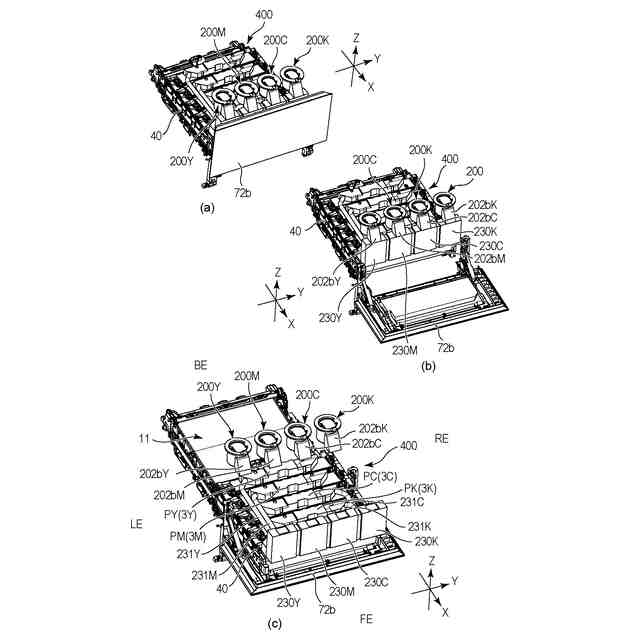

実施例１に係る、前ドア、装着部、装着部及びリザーブタンク及び引き出しユニットの斜視図及び上面図である。
実施例１に係る、補給パックと装着部とリザーブタンクの断面図である。
実施例１に係る、レーザスキャナユニット及び引き出しユニットの断面図である。
実施例１に係る、レーザスキャナユニット及びトナー搬送路及びカートリッジの断面図である。
実施例２に係る、レーザスキャナユニット及びトナー搬送路及びカートリッジの断面図である。
実施例３に係る画像形成装置の斜視図である。
実施例３の変形例に係る画像形成装置の斜視図である。
実施例４に係る画像形成装置の斜視図である。
実施例４に係るレーザスキャナユニットと引き出しユニットの断面図及び斜視図である。
実施例５に係る画像形成装置とカートリッジの斜視図である。
実施例３に係る、画像読取ユニットが取り付けられた画像形成装置の斜視図である。
【発明を実施するための形態】
【０００８】
以下に図面を参照して、この発明を実施するための形態を、実施例に基づいて例示的に詳しく説明する。ただし、この実施の形態に記載されている構成部品の寸法、材質、形状それらの相対配置などは、発明が適用される装置の構成や各種条件により適宜変更されるべきものである。すなわち、この発明の範囲を以下の実施の形態に限定する趣旨のものではない。
【実施例】
【０００９】
［画像形成装置］
本発明の実施例１に係る画像形成装置１について図１を用いて説明する。本実施例の電子写真方式の画像形成装置は、４色のプロセスカートリッジを備えたフルカラー画像形成装置である。図１は、画像形成装置１の主断面である。
【００１０】
画像形成装置１は、電子写真プロセスを用いたフルカラーレーザプリンタであり、記録媒体Ｓにフルカラーの画像形成を行うことができる。画像形成装置１は、プロセスカートリッジＰ（ＰＹ、ＰＭ、ＰＣ、ＰＫ）（以下、カートリッジＰと称す）と、装置本体７２と、を備える。ここで、カートリッジＰ（ＰＹ、ＰＭ、ＰＣ、ＰＫ）をそれぞれ、第１カートリッジＰＹ、第１カートリッジＰＭ、第１カートリッジＰＣ、第１カートリッジＰＫとする。４つのカートリッジＰは、第１の方向Ｘに並ぶように配置され、内部に収容されているトナーの色が互いに異なる。カートリッジＰの長手方向は、第１の方向に垂直な第２の方向Ｙである。
（【００１１】以降は省略されています）
