公開番号2025168209
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024218162
出願日2024-12-12
発明の名称コネクタ
出願人日本航空電子工業株式会社
代理人弁理士法人海田国際特許事務所
主分類H01R 12/71 20110101AFI20251030BHJP(基本的電気素子)
要約【課題】コネクタを大型化することなく、電源用端子の電流容量を大きくする。

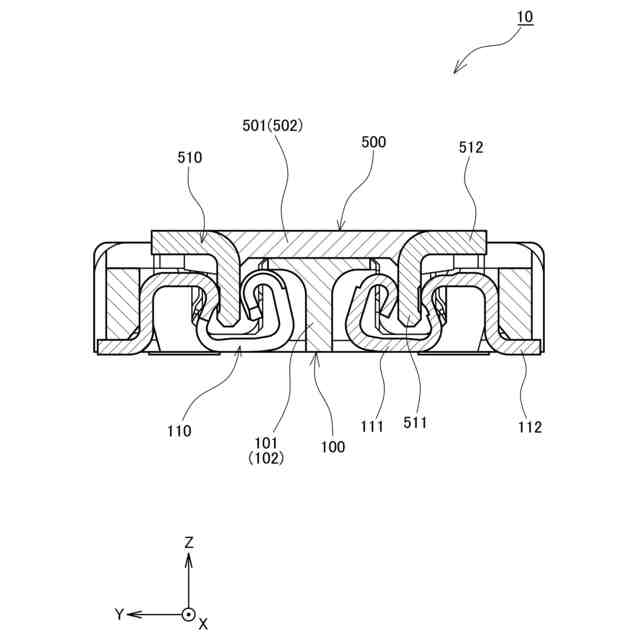

【解決手段】コネクタ10は、第1コネクタハウジング101の同じ列に整列する第1コネクタ側信号用端子120と第1コネクタ側電源用端子110を含む第1コネクタ100と、第2コネクタハウジング501の同じ列に整列する第2コネクタ側信号用端子520と第2コネクタ側電源用端子510を含む第2コネクタ500と、を備える。第1コネクタ側信号用端子120および第1コネクタ側電源用端子110は、金属板をU字形に折り曲げて形成された接触部121,111を有し、第2コネクタ側信号用端子520は、金属板をU字形に折り曲げて形成された接触部521を有し、第2コネクタ側電源用端子510は、第2コネクタ側信号用端子520よりも厚い金属板からなるI字形に形成された接触部511を有する。
【選択図】図8
特許請求の範囲【請求項１】
第１コネクタハウジングの同じ列に整列する第１コネクタ側信号用端子と第１コネクタ側電源用端子を含む第１コネクタと、第２コネクタハウジングの同じ列に整列する第２コネクタ側信号用端子と第２コネクタ側電源用端子を含む第２コネクタと、を備え、
前記第１コネクタハウジングと前記第２コネクタハウジングとを嵌合させることで、前記第１コネクタ側信号用端子と前記第２コネクタ側信号用端子とが接触するとともに、前記第１コネクタ側電源用端子と前記第２コネクタ側電源用端子とが接触するコネクタであって、
前記第１コネクタ側信号用端子および前記第１コネクタ側電源用端子は、金属板をＵ字形に折り曲げて形成された接触部を有し、
前記第２コネクタ側信号用端子は、金属板をＵ字形に折り曲げて形成された接触部を有し、
前記第２コネクタ側電源用端子は、前記第２コネクタ側信号用端子よりも厚い金属板からなるＩ字形に形成された接触部を有し、
前記第１コネクタハウジングと前記第２コネクタハウジングとの嵌合時には、

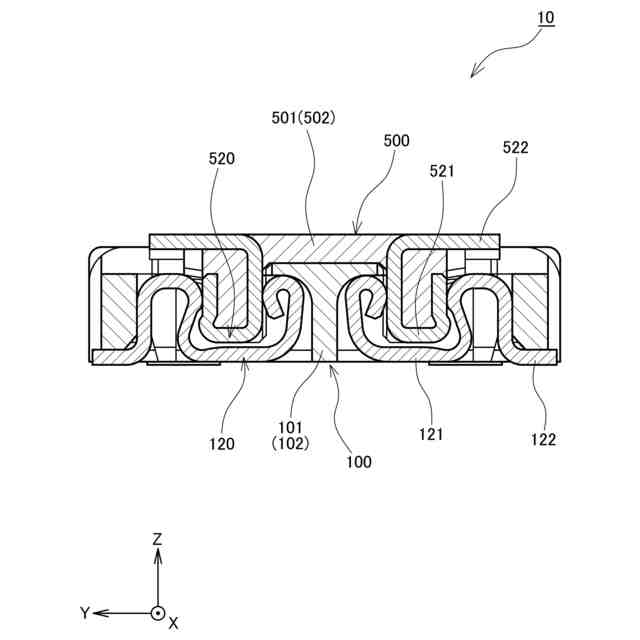

前記第２コネクタ側信号用端子のＵ字形の接触部が前記第１コネクタ側信号用端子のＵ字形の接触部に挟まれて接触し、
前記第２コネクタ側電源用端子のＩ字形の接触部が前記第１コネクタ側電源用端子のＵ字形の接触部に挟まれて接触することを特徴とするコネクタ。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載のコネクタであって、
前記第２コネクタ側電源用端子は、金属板をＬ字形に折り曲げて全体が形成されていることを特徴とするコネクタ。
【請求項３】
請求項１又は２に記載のコネクタであって、
前記第２コネクタ側電源用端子の嵌合方向の高さは、前記第２コネクタ側信号用端子の嵌合方向の高さよりも低いことを特徴とするコネクタ。
【請求項４】
請求項１又は２に記載のコネクタであって、
前記第２コネクタ側電源用端子の両脇は、樹脂製である前記第２コネクタハウジングの長手方向に埋め込まれていることを特徴とするコネクタ。
【請求項５】
請求項１又は２に記載のコネクタであって、
前記第２コネクタ側電源用端子は、前記第２コネクタ側信号用端子よりも幅広となっていることを特徴とするコネクタ。
【請求項６】
第１コネクタハウジングの同じ列に整列する第１コネクタ側信号用端子と第１コネクタ側電源用端子を含む第１コネクタと、第２コネクタハウジングの同じ列に整列する第２コネクタ側信号用端子と第２コネクタ側電源用端子を含む第２コネクタと、を備え、
前記第１コネクタハウジングと前記第２コネクタハウジングとを嵌合させることで、前記第１コネクタ側信号用端子と前記第２コネクタ側信号用端子とが接触するとともに、前記第１コネクタ側電源用端子と前記第２コネクタ側電源用端子とが接触するコネクタであって、
前記第１コネクタ側信号用端子および前記第１コネクタ側電源用端子は、金属板をＵ字形に折り曲げて形成された接触部を有し、
前記第２コネクタ側信号用端子は、金属板をＵ字形に折り曲げて形成された接触部を有し、
前記第２コネクタ側電源用端子は、前記第２コネクタ側信号用端子よりも厚い金属板からなるＩ字形に形成された接触部を有し、
前記第１コネクタハウジングと前記第２コネクタハウジングとの嵌合時には、
前記第２コネクタ側信号用端子のＵ字形の接触部が前記第１コネクタ側信号用端子のＵ字形の接触部に挟まれて接触し、
前記第２コネクタ側電源用端子のＩ字形の接触部が前記第１コネクタ側電源用端子のＵ字形の接触部に挟まれて接触し、
前記第２コネクタ側電源用端子は、金属板をＬ字形に折り曲げて全体が形成されるとともに、少なくとも１以上の切り欠き部を有することを特徴とするコネクタ。
【請求項７】
請求項６に記載のコネクタであって、
前記切り欠き部は、前記第２コネクタ側電源用端子を形成するＬ字形に折り曲げて全体が形成される金属板の厚さ方向に抜ける貫通穴又は貫通溝であることを特徴とするコネクタ。
【請求項８】
請求項６又は７に記載のコネクタであって、
前記切り欠き部には、前記第２コネクタハウジングの少なくとも一部を構成する樹脂材料が充填されることを特徴とするコネクタ。
【請求項９】
請求項６又は７に記載のコネクタであって、
前記第２コネクタ側電源用端子の嵌合方向の両脇の端部は、除去加工によって面取り形状部が形成されるとともに、当該面取り形状部の少なくとも一部が樹脂製である前記第２コネクタハウジングの長手方向に埋め込まれていることを特徴とするコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来から、レセプタクルコネクタのハウジングとプラグコネクタのハウジングとを嵌合させることで、互いに対応する端子同士を接触させて電気的接続状態を得るコネクタが公知である。この種のコネクタを開示する先行技術文献としては、例えば、下記特許文献１が存在する。特許文献１に開示されたコネクタ(10)は、図４２～図４４に示すように、プラグコネクタであるヘッダ(20)と、レセプタクルコネクタであるソケット(30)からなり、ヘッダ(20)はヘッダ側信号用端子(22)とヘッダ側電源用端子(23)を備え、ソケット(30)はソケット側信号用端子(32)とソケット側電源用端子(33)を備える。
【０００３】
特許文献１に記載されたコネクタ(10)では、電源線から供給される電流は信号線から供給される電流よりも大きいので、ヘッダ側電源用端子(23)は、ヘッダハウジング(21)の長手方向(X)に沿った幅が、ヘッダ側信号用端子(22)の長手方向(X)に沿った幅よりも広くなるように形成されている。また、ソケット側電源用端子(33)は、ソケットハウジング(31)の長手方向(X)に沿った幅が、ソケット側信号用端子(32)の長手方向(X)に沿った幅よりも広くなるように形成されている。そして、特許文献１によれば、ソケット側信号用端子(32)の断面形状とソケット側電源用端子(33)の断面形状とは略同一形状をしており、ヘッダ側信号用端子(22)の断面形状とヘッダ側電源用端子(23)の断面形状とは略同一形状をしているが、電源用端子を信号用端子よりも幅広とすることで端子の断面積を増加させることができるため、電流容量を増加させることができるとされている。なお、先行技術文献の説明に関する符号については、括弧を付けることで本願開示の各実施形態と区別した。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１６６１２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に開示された従来のコネクタは、電流容量が電源用端子の幅方向の寸法に依存しているので、端子の断面積を大きくして電流容量を大きくするためにはコネクタの寸法も大きくなるという課題が存在していた。
【０００６】
よって本開示は、従来例の電源用端子よりも幅方向の寸法を大きくすることなく、電流容量を大きくできる構成を実現することで、コネクタを大型化することなく、電源用端子の電流容量を大きくできるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係るコネクタは、第１コネクタハウジングの同じ列に整列する第１コネクタ側信号用端子と第１コネクタ側電源用端子を含む第１コネクタと、第２コネクタハウジングの同じ列に整列する第２コネクタ側信号用端子と第２コネクタ側電源用端子を含む第２コネクタと、を備え、前記第１コネクタハウジングと前記第２コネクタハウジングとを嵌合させることで、前記第１コネクタ側信号用端子と前記第２コネクタ側信号用端子とが接触するとともに、前記第１コネクタ側電源用端子と前記第２コネクタ側電源用端子とが接触するコネクタであって、前記第１コネクタ側信号用端子および前記第１コネクタ側電源用端子は、金属板をＵ字形に折り曲げて形成された接触部を有し、前記第２コネクタ側信号用端子は、金属板をＵ字形に折り曲げて形成された接触部を有し、前記第２コネクタ側電源用端子は、前記第２コネクタ側信号用端子よりも厚い金属板からなるＩ字形に形成された接触部を有し、前記第１コネクタハウジングと前記第２コネクタハウジングとの嵌合時には、前記第２コネクタ側信号用端子のＵ字形の接触部が前記第１コネクタ側信号用端子のＵ字形の接触部に挟まれて接触し、前記第２コネクタ側電源用端子のＩ字形の接触部が前記第１コネクタ側電源用端子のＵ字形の接触部に挟まれて接触することを特徴とするものである。
【０００８】
すなわち、第２コネクタ側電源用端子は、第２コネクタ側信号用端子よりも厚い金属板からなるＩ字形の接触部を有するので、たとえ第２コネクタ側電源用端子と第２コネクタ側信号用端子の整列方向の幅が同じでも断面積は大きくなる。また、第２コネクタ側電源用端子のＩ字形の接触部が第１コネクタ側電源用端子のＵ字形の接触部に挟まれて接触するので、第２コネクタ側信号用端子のＵ字形の接触部が第１コネクタ側信号用端子のＵ字形の接触部に挟まれて接触する形式の信号用端子よりも電流経路が短くなる。つまり、従来例のヘッダ側電源用端子よりも、本発明の第２コネクタ側電源用端子の方が、電流経路が短くなる。電流容量は、電源用端子の断面積に比例し、電流経路の長さに反比例するので、断面積が大きく電流経路も短い本発明は、電源用端子の幅方向の寸法に依存することなく電流容量を大きくできる。
【０００９】
また、本開示に係るコネクタにおいて、前記第２コネクタ側電源用端子は、金属板をＬ字形に折り曲げて全体を形成することができる。
【００１０】
すなわち、第２コネクタ側電源用端子は、金属板をＬ字形に折り曲げて全体が形成されているので、その全長に渡って信号用端子よりも大きな断面積を有し、製造も容易である。
（【００１１】以降は省略されています）
