公開番号2025168060
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073186
出願日2024-04-26
発明の名称ホログラムの製造装置、ホログラムの製造方法、及び導光板
出願人日東電工株式会社
代理人弁理士法人まこと国際特許事務所
主分類G03H 1/04 20060101AFI20251030BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】感光層に複数のホログラムを効率的に作製するホログラムの製造装置を提供する。

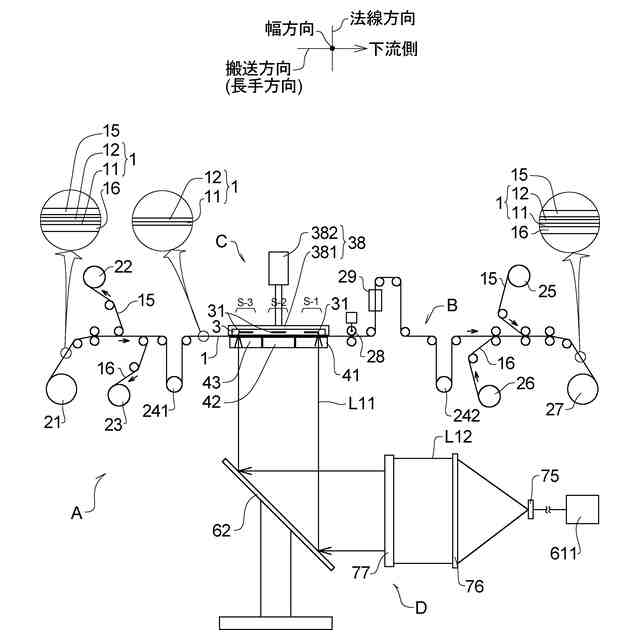

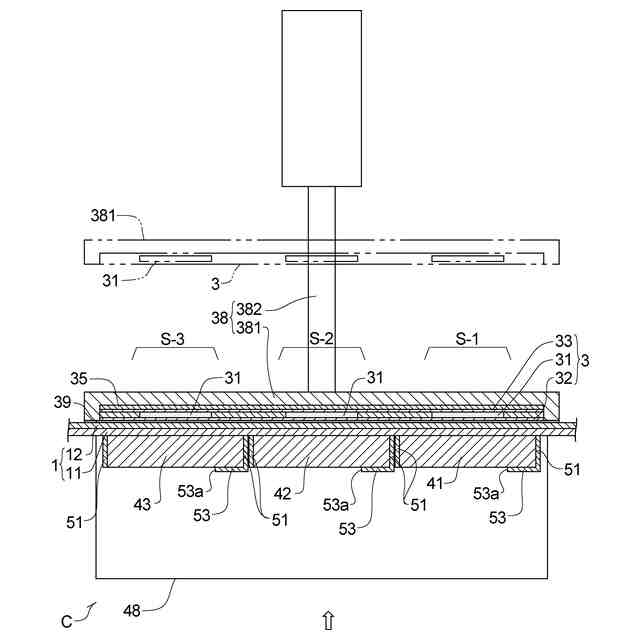

【解決手段】マスターホログラム31を有するマスター層3を有する露光部Cと、未露光の感光層11を搬送し、前記感光層11を前記露光部Cのマスター層3の第1面側に配置させる搬送部Bと、前記感光層11の第1面側から前記マスターホログラム31に対してコヒーレントな光を照射する光源Dと、を有し、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラム31から生じた回折光とを前記感光層11に透過させて露光することにより、前記マスターホログラム31の干渉縞を前記感光層11に複製する装置Aにおいて、前記マスター層3が、複数のマスターホログラム31を有し、前記光源Dが、前記マスター層3の全てのマスターホログラム31に対して同時にコヒーレントな光L11を照射する。
【選択図】図3
特許請求の範囲【請求項１】
マスターホログラムを有するマスター層を有する露光部と、
未露光の感光層を搬送し、前記感光層を前記露光部のマスター層の第１面側に配置させる搬送部と、
前記感光層の第１面側から前記マスターホログラムに対してコヒーレントな光を照射する光源と、を有し、
前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムの干渉縞を前記感光層に複製する装置において、
前記マスター層が、複数のマスターホログラムを有し、
前記光源が、前記マスター層の全てのマスターホログラムに対して同時にコヒーレントな光を照射する、ホログラムの製造装置。
続きを表示（約 1,500 文字）【請求項２】
前記感光層が長尺帯状であり、

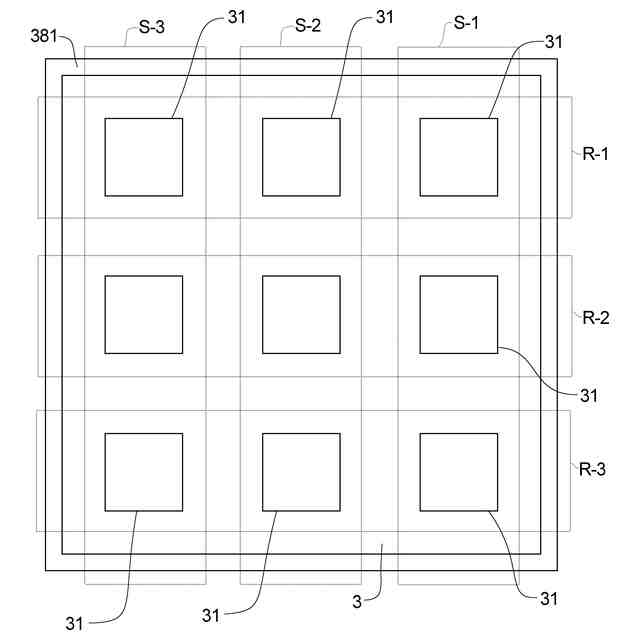

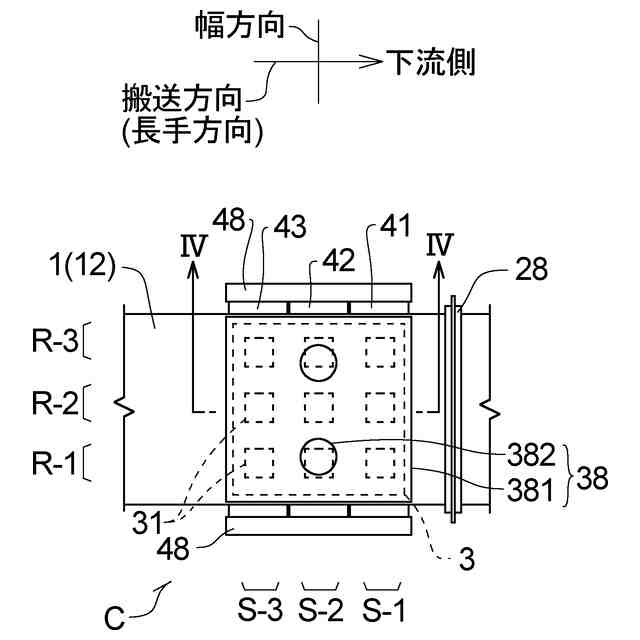

前記複数のマスターホログラムが、前記感光層の幅方向に複数列、前記幅方向と直交する方向である搬送方向に複数行で並べられており、
前記搬送部が、長尺帯状の感光層を長手方向に所定長さ分搬送して前記感光層の搬送を停止する、請求項１に記載のホログラムの製造装置。
【請求項３】
前記光源が、拡大及び平光化されたコヒーレントな光をトリミングするマスク部材を有し、
前記マスク部材を通過してトリミングされたトリミング光が、前記マスター層の全てのマスターホログラムに対して同時に照射され、
前記トリミング光の中心部の強度に対する前記トリミング光の縁部の強度の割合が、２０％～８０％である、請求項１に記載のホログラムの製造装置。
【請求項４】
前記光源が、拡大及び平光化されたコヒーレントな光をトリミングするマスク部材を有し、
前記マスク部材を通過してトリミングされたトリミング光が、前記マスター層の全てのマスターホログラムに対して同時に照射され、
前記マスク部材を通過する直前のコヒーレントな光の面積に対する前記トリミング光の有効面積の割合が、５％～６０％である、請求項１に記載のホログラムの製造装置。
【請求項５】
前記光源が、前記コヒーレントな光の発振器と、光の進行方向を前記マスターホログラムに向けて変更する反射体と、をさらに有し、
前記マスク部材が、前記発振器と前記反射体の間又は前記反射体と前記感光層の間に配置されている、請求項３または４に記載のホログラムの製造装置。
【請求項６】
マスターホログラムを有するマスター層の第１面側に、未露光の感光層を搬送する搬送工程と、
前記マスター層の第１面側に前記感光層を配置した後、前記感光層の第１面側からコヒーレントな光を照射する露光工程と、を有し、
前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムの干渉縞を前記感光層に複製する方法において、
前記マスター層が、複数のマスターホログラムを有し、
前記露光工程において、前記マスター層の全てのマスターホログラムに対して同時に前記コヒーレントな光を照射する、ホログラムの製造方法。
【請求項７】
拡大及び平光化されたコヒーレントな光をマスク部材に通過させることによってトリミングし、前記マスク部材を通過してトリミングされたトリミング光を、前記マスター層の全てのマスターホログラムに対して同時に照射し、
前記トリミング光の中心部の強度に対する前記トリミング光の縁部の強度の割合が、２０％～８０％である、請求項６に記載のホログラムの製造方法。
【請求項８】
拡大及び平光化されたコヒーレントな光をマスク部材に通過させることによってトリミングし、前記マスク部材を通過してトリミングされたトリミング光を、前記マスター層の全てのマスターホログラムに対して同時に照射し、
前記マスク部材を通過する直前のコヒーレントな光の面積に対する前記トリミング光の有効面積の割合が、５％～６０％であるである、請求項６に記載のホログラムの製造方法。
【請求項９】
請求項６乃至８に記載の製造方法によって製造されたホログラムを有する、導光板。
【請求項１０】
請求項１乃至５のいずれかに記載の製造装置によって製造されたホログラムを有する、導光板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マスターホログラムの複製によってホログラムを製造するホログラムの製造装置及びその製造方法などに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ホログラムの製造方法として、マスターホログラムを用い、マスターホログラムの干渉縞を感光層に光学的に複製する方法が知られている。
簡単に説明すると、図２０に示すように、マスターホログラムを含むマスター層と前記マスター層に密着された未露光の感光層と前記感光層に密着されたガラス板とを有する積層体の、前記ガラス板側からレーザ光を照射する。レーザ光は、ガラス板及び感光層を透過してマスターホログラムに入射し、マスターホログラムにおいて回折光を生じ、回折光が感光層を透過する。前記レーザ光と回折光とが干渉して感光層を露光することにより、感光層にマスターホログラムの干渉縞が記録される。このようにして、マスターホログラムを感光層に複製できる。つまり、感光層にマスターホログラムと同様なホログラムを作製できる。
【０００３】
例えば、特許文献１には、回転体の平坦部分に原版ホログラムを貼付け、原版ホログラムの上から複製用感光体フィルムを巻き付けて密着させ、回転体を複製用感光体フィルムと共に間欠的に回転させ、回転体が静止したときに原版ホログラムを再生する角度で再生光を照射し、間欠的にホログラムの情報を複製用感光体フィルムに複製する複製方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平５－２４９８７６号公報
【発明の概要】
【０００５】
特許文献１には、複数のマスターホログラムの干渉縞（情報）を感光層に複製することや再生光の照射方法について一切開示・示唆されていない。
【発明が解決しようとする課題】
【０００６】
本発明の目的は、複数のマスターホログラムを有するマスター層に、コヒーレントな光を照射して感光層に複数のホログラムを効率的に作製するホログラムの製造装置及び製造方法を提供することである。
【課題を解決するための手段】
【０００７】
１つの局面では、ホログラムの製造装置を提供する。
第１形態のホログラムの製造装置は、マスターホログラムを有するマスター層を有する露光部と、未露光の感光層を搬送し、前記感光層を前記露光部のマスター層の第１面側に配置させる搬送部と、前記感光層の第１面側から前記マスターホログラムに対してコヒーレントな光を照射する光源と、を有し、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムの干渉縞を前記感光層に複製する装置において、前記マスター層が、複数のマスターホログラムを有し、前記光源が、前記マスター層の全てのマスターホログラムに対して同時に前記コヒーレントな光を照射する。
【０００８】
第２形態のホログラムの製造装置は、上記第１形態の製造装置において、前記感光層が長尺帯状であり、前記複数のマスターホログラムが、前記感光層の幅方向に複数列、前記幅方向と直交する方向である搬送方向に複数行で並べられており、前記搬送部が、長尺帯状の感光層を長手方向に所定長さ分搬送して前記感光層の搬送を停止する。
第３形態のホログラムの製造装置は、上記第１又は第２形態の製造装置において、前記光源が、拡大し平光化されたコヒーレントな光をトリミングするマスク部材を有し、前記マスク部材を通過してトリミングされたトリミング光が、前記マスター層の全てのマスターホログラムに対して同時に照射され、前記トリミング光の中心部の強度に対する前記トリミング光の縁部の強度の割合が、２０％～８０％である。
第４形態のホログラムの製造装置は、上記第１乃至第３形態のいずれかの製造装置において、前記光源が、拡大及び平光化されたコヒーレントな光をトリミングするマスク部材を有し、前記マスク部材を通過してトリミングされたトリミング光が、前記マスター層の全てのマスターホログラムに対して同時に照射され、前記マスク部材を通過する直前のコヒーレントな光の面積に対する前記トリミング光の有効面積の割合が、５％～６０％である。
第５形態のホログラムの製造装置は、上記第３又は第４形態の製造装置において、前記光源が、前記コヒーレントな光の発振器と、光の進行方向を前記マスターホログラムに向けて変更する反射体と、をさらに有し、前記マスク部材が、前記発振器と前記反射体の間又は前記反射体と前記感光層の間に配置されている。
【０００９】
別の局面では、ホログラムの製造方法を提供する。
第６形態のホログラムの製造方法は、マスターホログラムを有するマスター層の第１面側に、未露光の感光層を搬送する搬送工程と、前記マスター層の第１面側に前記感光層を配置した後、前記感光層の第１面側からコヒーレントな光を照射する露光工程と、を有し、前記コヒーレントな光と前記コヒーレントな光の照射によって前記マスターホログラムから生じた回折光とを前記感光層に透過させて露光することにより、前記マスターホログラムの干渉縞を前記感光層に複製する方法において、前記マスター層が、複数のマスターホログラムを有し、前記露光工程において、前記マスター層の全てのマスターホログラムに対して同時に前記コヒーレントな光を照射する。
【００１０】
第７形態のホログラムの製造方法は、上記第６形態の製造方法において、拡大及び平光化されたコヒーレントな光をマスク部材に通過させることによってトリミングし、前記マスク部材を通過してトリミングされたトリミング光を、前記マスター層の全てのマスターホログラムに対して同時に照射し、前記トリミング光の中心部の強度に対する前記トリミング光の縁部の強度の割合が、２０％～８０％である。
第８形態のホログラムの製造方法は、上記第６又は第７形態の製造方法において、拡大及び平光化されたコヒーレントな光をマスク部材に通過させることによってトリミングし、前記マスク部材を通過してトリミングされたトリミング光を、前記マスター層の全てのマスターホログラムに対して同時に照射し、前記マスク部材を通過する直前のコヒーレントな光の面積に対する前記トリミング光の有効面積の割合が、５％～６０％である。
【発明の効果】
（【００１１】以降は省略されています）
