公開番号2025167909
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072926
出願日2024-04-26
発明の名称液体攪拌装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類B41J 2/17 20060101AFI20251030BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】構造的な特徴を有する液体攪拌装置の提供。
【解決手段】第一の液体を収容する第一の収容部と、第一の収容手段に第一の動きをさせて、第一の収容手段内の第一の液体を攪拌する第一の攪拌部と、第一の液体と異なる第二の液体を収容する第二の収容部と、第二の収容部に第二の動きをさせて、第二の収容部内の第二の液体を攪拌する第二の攪拌部と、を備える。
【選択図】図44
特許請求の範囲【請求項１】
第一の液体を収容する第一の収容手段と、
前記第一の収容手段に第一の動きをさせて、前記第一の収容手段内の前記第一の液体を攪拌する第一の攪拌手段と、
前記第一の液体と異なる第二の液体を収容する第二の収容手段と、
前記第二の収容手段に第二の動きをさせて、前記第二の収容手段内の前記第二の液体を攪拌する第二の攪拌手段と、
を備えることを特徴とする液体攪拌装置。
続きを表示（約 720 文字）【請求項２】
前記第一の液体は、色材からなる粒子を含む液体であり、前記第二の液体は、第一の液体よりも粒径または比重が大きい粒子を含む液体であることを特徴とする請求項１に記載の液体攪拌装置。
【請求項３】
前記第一および第二の液体は、顔料を含むインクであることを特徴とする請求項１に記載の液体攪拌装置。
【請求項４】
前記第二の液体は、白色のインクであることを特徴とする請求項１に記載の液体攪拌装置。
【請求項５】
前記白色のインクは、酸化チタンを含むことを特徴とする請求項４に記載の液体攪拌装置。
【請求項６】
前記第二の液体は、金属粉を含む液体であることを特徴とする請求項１に記載の液体攪拌装置。
【請求項７】
前記第二の動きは、前記第一の動きよりも、動きの大きさが大きいことを特徴とする請求項１に記載の液体攪拌装置。
【請求項８】
前記第一の攪拌手段は、前記第一の収容手段に、前記第一の動きとして、前記第一の収容手段を移動させずに変形させる動きをさせることを特徴とする請求項１に記載の液体攪拌装置。
【請求項９】
前記第二の攪拌手段は、前記第二の収容手段に、前記第二の動きとして、前記第二の収容手段の姿勢を変える、または移動させる動きをさせることを特徴とする請求項１に記載の液体攪拌装置。
【請求項１０】
前記第二の攪拌手段は、前記第二の収容手段に、前記第二の動きとして、前記第二の収容手段を回動する動きをさせることを特徴とする請求項９に記載の液体攪拌装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は液体の攪拌技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
沈降性を有する物質を含む液体は、使用に際して攪拌し、沈殿物を分散させる必要がある場合がある。例えば、液体インクを記録媒体に吐出して記録を行う記録装置では、顔料インクやメタリックインクといったインクを使用する場合、沈殿物を分散させるためにその攪拌が必要となる場合がある。特許文献１及び２には、インクの収容部を回動させることでインクを攪拌する装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－３３８１９５号公報
特許第６５６７１８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の液体攪拌装置は、その構造に改善の余地がある。
【０００５】
本発明は、構造的な特徴を有する液体攪拌装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係わる液体攪拌装置は、第一の液体を収容する第一の収容手段と、前記第一の収容手段に第一の動きをさせて、前記第一の収容手段内の前記第一の液体を攪拌する第一の攪拌手段と、前記第一の液体と異なる第二の液体を収容する第二の収容手段と、前記第二の収容手段に第二の動きをさせて、前記第二の収容手段内の前記第二の液体を攪拌する第二の攪拌手段と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明は、構造的な特徴を有する液体攪拌装置を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施形態に係るシステムの斜視図。
図１のシステムの正面図。
液体吐出装置の内部構造の説明図。
格納部の正面図。

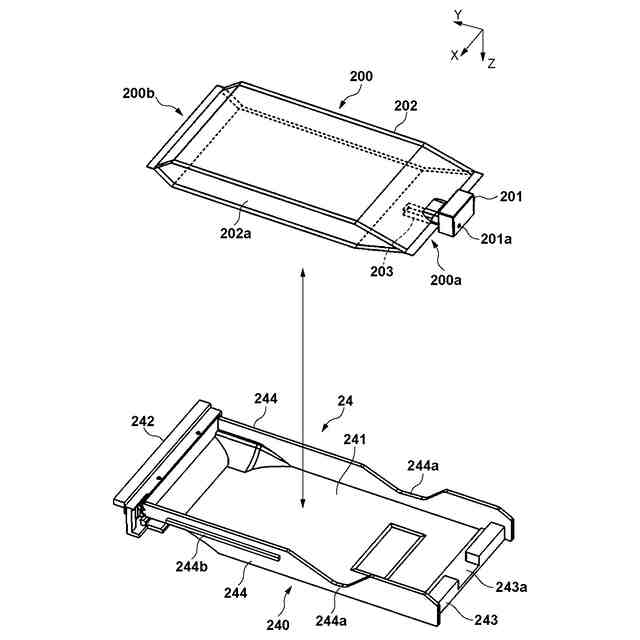

液体収容器と容器支持ユニットの斜視図。
格納部に対する容器支持ユニットの装着態様を示す説明図。
ハンドルの動作説明図。
液体攪拌装置の斜視図。
液体攪拌装置の斜視図。
収容空間の正面図。
容器支持ユニットの収容態様を示す図。
液体攪拌装置の正面図。
液体攪拌装置の後部の斜視図。
攪拌動作の例を示す図。
回動規制ユニットの説明図。
回動規制態様を示す図。
回動規制態様を示す図。
位置検知動作の説明図。
流路形成部材及び弁ユニットの説明図。
回動時の流路形成部材の姿勢の変化の例を示す図。
可動側及び固定側のチューブ固定部材の配置の説明図。
保持部材の説明図。
回動時のチューブ等の形態の変化の例を示す図。
図１のシステムの制御回路のブロック図。
制御例の説明図。
制御例の説明図。
別の例の説明図。
別の例の説明図。
別の例の説明図。
本発明の第三実施形態に係るシステムの斜視図。
図３０のシステムの正面図。
液体格納装置における収容器の配置を示す図。
液体格納装置の背面図。
液体格納装置の一部分解斜視図。
収容器と支持ユニットの斜視図。
（Ａ）及び（Ｂ）はハンドル及びロック機構の動作説明図。
ロック機構の動作説明図。
格納部に対する支持ユニットの装着姿勢及び挿抜態様を示す図。
押圧ユニットの動作説明図。
押圧ユニットの動作説明図。
（Ａ）及び（Ｂ）はカムの説明図。
分離状態における撹拌機能付きのケースと支持ユニットとの斜視図。
装着状態における撹拌機能付きのケースと支持ユニットとの斜視図。

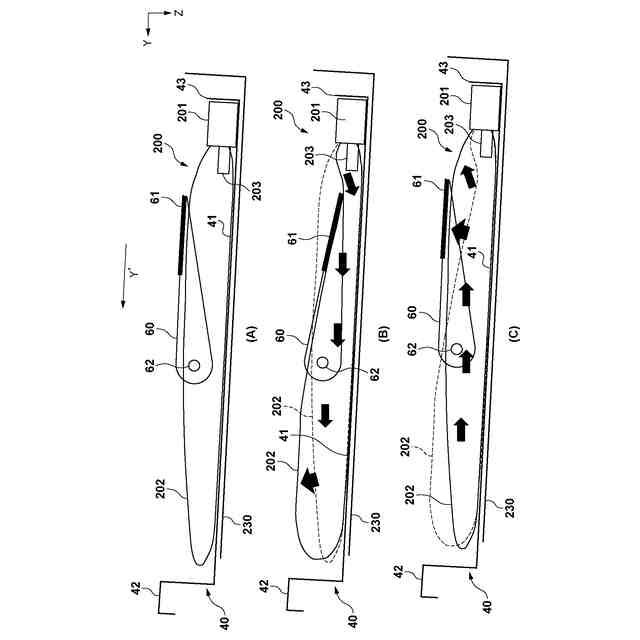

（Ａ）～（Ｃ）は攪拌動作の説明図。
別の攪拌方法を示す図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
＜第一実施形態＞

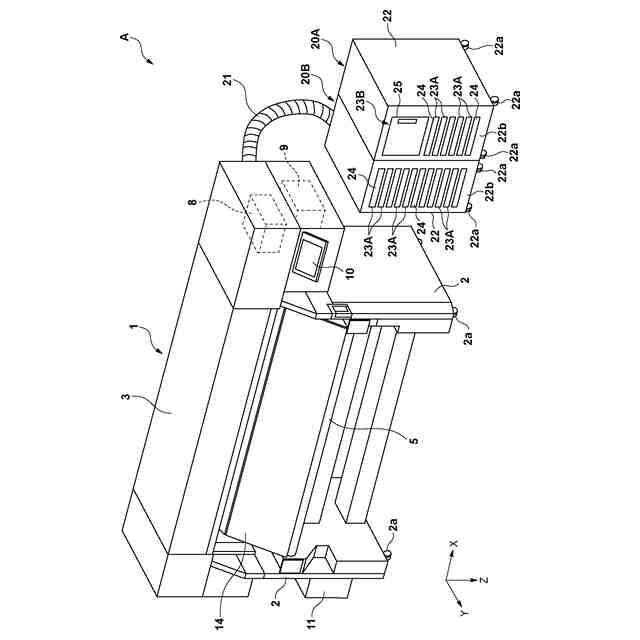

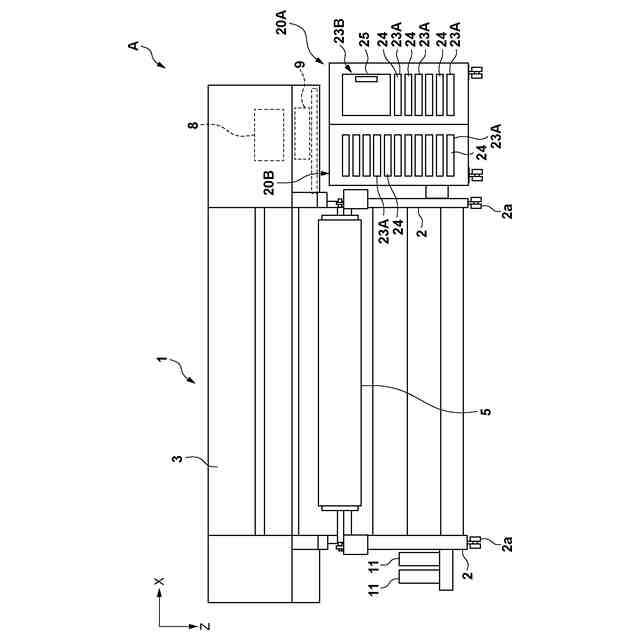

図１は本発明の一実施形態に係るシステムＡの斜視図、図２はシステムＡの正面図である。各図において、矢印Ｘ、Ｙ、Ｚは互いに交差する方向を示し、本実施形態の場合、直交している。システムＡを水平な面に設置した場合の左右方向をＸ方向、前後方向をＹ方向、上下方向をＺ方向とする。Ｘ方向及びＹ方向は横方向とも呼ぶことができる。
（【００１１】以降は省略されています）
