公開番号2025167788
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072702
出願日2024-04-26
発明の名称排ガス処理システムおよびこれを備えた有機物分解処理装置
出願人株式会社扇フーズ
代理人個人,個人
主分類B01D 53/70 20060101AFI20251030BHJP(物理的または化学的方法または装置一般)
要約【課題】有機物を熱分解処理した際に発生する排ガスを効率良く確実に無害化処理することが可能な排ガス処理システムおよびこれを備えた有機物分解処理装置の提供。
【解決手段】排ガス処理システムは、有機物を熱分解処理した際に発生する排ガスを水に溶解させる混合器1を備えた第1処理槽210と、第1処理槽210から取り出した水と少なくともダイオキシン類を吸着する吸着剤とを攪拌混合する第2処理槽220と、第2処理槽220内の水をろ過するフィルター223とを含む。
【選択図】図1
特許請求の範囲【請求項１】
有機物を熱分解処理した際に発生する排ガスを水に溶解させる溶解装置を備えた第１処理槽と、
前記第１処理槽から取り出した水と少なくともダイオキシン類を吸着する吸着剤とを攪拌混合する第２処理槽と、
前記第２処理槽内の水をろ過するフィルターと
を含む排ガス処理システム。
続きを表示（約 660 文字）【請求項２】
前記溶解装置は、断面形状が円形の容器内に水を供給して発生させた渦流内に前記排ガスを吸引させることにより前記排ガスを前記水と攪拌混合する混合器である請求項１記載の排ガス処理システム。
【請求項３】
前記第１処理槽へ吸引させる前記排ガスの前処理として焼却するヒーターを備えた請求項１記載の排ガス処理システム。
【請求項４】

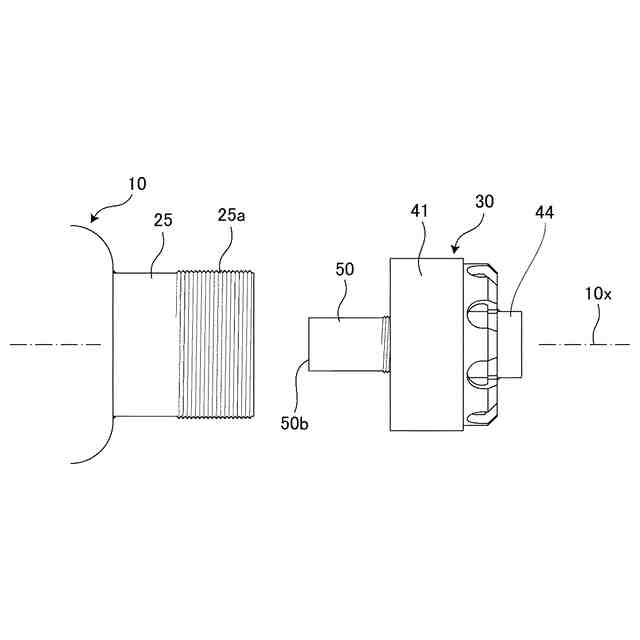

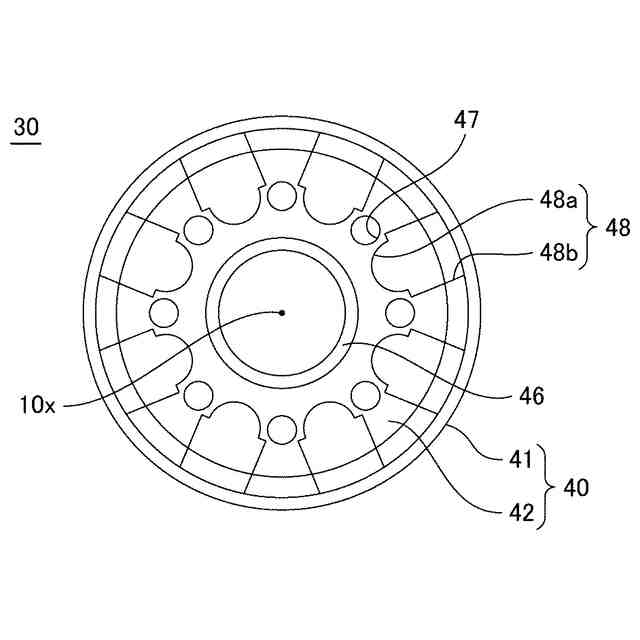

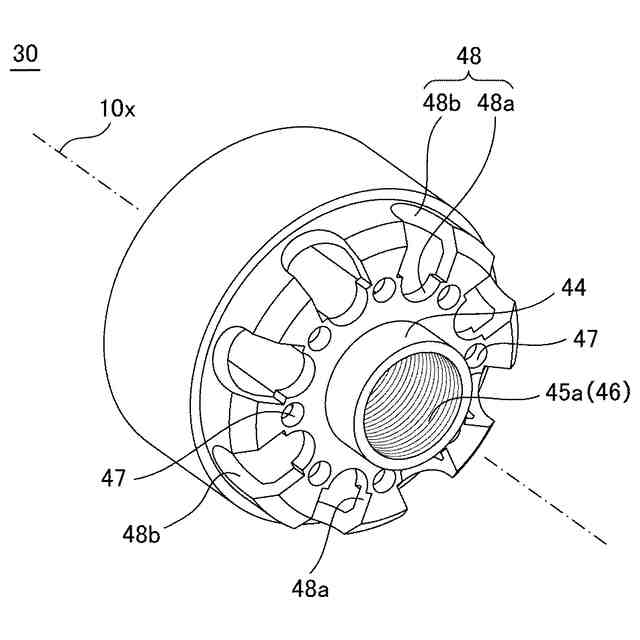

前記混合器は、
断面形状が円形の第１室を有する前記容器と、
当該第１室内に、渦流が生じる向きに第１の流体として前記水を流入させる第１流入口と、
前記容器内に生じる渦流の旋回軸上に設けられた流体の噴出口と、
当該噴出口から噴出された流体が流入する第２室と、
前記噴出口に対向配置さており、前記噴出口に向けて第２の流体として前記排ガスを流入させる第２流入口を有する流体供給管と、
前記第２室内の混合流体を吐出する吐出口とを備え、
前記第２室は、断面形状が円形の中空部を有するものであり、
前記噴出口は、前記第２室内に向けて渦流の流体を噴出するものであり、
前記吐出口は、前記第２室内の混合流体の渦流の旋回軸に交差する方向に向けて混合流体を吐出する開口部を備える
請求項２記載の排ガス処理システム。
【請求項５】
有機物を熱分解処理する熱分解装置と、
請求項１から４のいずれか１項に記載の排ガス処理システムと
を含む有機物分解処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、有機物を熱分解処理した際に発生する排ガスを処理する排ガス処理システムおよびこれを備えた有機物分解処理装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
外気を遮断した処理槽に投入した有機物を加熱するとともに処理槽に磁化された空気（磁化空気）を抑制的に供給することで、有害物質であるダイオキシンの発生を低減し、比較的低温で熱分解させる処理技術が知られている。また、有機物を処理する際の排ガス内のダイオキシンの含有量を少なくするため、磁化空気による有機物の熱分解後の排ガスを燃焼処理し、一次冷却、二次冷却してガス温度を６０℃以下にした後、活性炭によってダイオキシンを吸着するようにした有機物処理装置が知られている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－１２０５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記有機物処理装置では、ダイオキシンを吸着するために活性炭を使用している。活性炭は活性炭収容部内に充填され、ガスが活性炭の隙間を通ることで、ガスに微量に含まれるダイオキシンが活性炭の多孔質構造で吸着されるが、活性炭が目詰まりしてしまった場合には吸着されなくなる。
【０００５】
本発明においては、有機物を熱分解処理した際に発生する排ガスを効率良く確実に無害化処理することが可能な排ガス処理システムおよびこれを備えた有機物分解処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の排ガス処理システムは、有機物を熱分解処理した際に発生する排ガスを水に溶解させる溶解装置を備えた第１処理槽と、第１処理槽から取り出した水と少なくともダイオキシン類を吸着する吸着剤とを攪拌混合する第２処理槽と、第２処理槽内の水をろ過するフィルターとを含むものである。
【０００７】
本発明の排ガス処理システムによれば、有機物を熱分解処理した際に発生した排ガスが、第１処理装置において水に溶け込み、第２処理槽においてこの水中に溶け込んだ状態の排ガスと吸着剤とが十分に接触することになる。これにより、排ガスに含まれるダイオキシン類が吸着剤に確実に吸着され、吸着剤とともにフィルターにより除去される。
【０００８】
溶解装置は、断面形状が円形の容器内に水を供給して発生させた渦流内に排ガスを吸引させることにより排ガスを水と攪拌混合する混合器とすることができる。この混合器によれば、有機物を熱分解処理した際に発生した排ガスが、第１処理槽において断面形状が円形の容器内に水を供給して発生させた渦流によって混合攪拌されることにより確実に十分な混合状態が得られ、水中に溶け込む。これにより、第２処理槽においてこの水中に溶け込んだ排ガスと吸着剤とが十分に接触し、排ガスに含まれるダイオキシン類が吸着剤に確実に吸着され、吸着剤とともにフィルターにより除去される。
【０００９】
また、混合器は、断面形状が円形の第１室を有する容器と、当該第１室内に、渦流が生じる向きに第１の流体として水を流入させる第１流入口と、容器内に生じる渦流の旋回軸上に設けられた流体の噴出口と、当該噴出口から噴出された流体が流入する第２室と、噴出口に対向配置さており、噴出口に向けて第２の流体として排ガスを流入させる第２流入口を有する流体供給管と、第２室内の混合流体を吐出する吐出口とを備え、第２室は、断面形状が円形の中空部を有するものであり、噴出口は、第２室内に向けて渦流の流体を噴出するものであり、吐出口は、第２室内の混合流体の渦流の旋回軸に交差する方向に向けて混合流体を吐出する開口部を備えるものであることが望ましい。
【００１０】
これにより、容器の第１室内に供給された第１の流体としての水は、断面形状が円形の第１室の内周面に案内されて、第１室の中心軸周りを旋回するように流動し、第１室内において渦流となる。そして、第１室内の水は渦流の状態で噴出口から第２室内へ噴出する。このとき、第２の流体としての排ガスが流体供給管から流入すると、渦流の中心部に生じる負圧領域によって水の渦流内に吸引される流れが生じる。そして、水と排ガスとが第２室内において攪拌されて混合され、開口部から吐出される。
（【００１１】以降は省略されています）
