公開番号2025167618
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072432
出願日2024-04-26
発明の名称露光ヘッド及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人中川国際特許事務所
主分類B41J 2/447 20060101AFI20251030BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】温度上昇に伴う光学的な出力の変動を簡易な構成で抑制すること。
【解決手段】露光ヘッド100は、短手方向において保持体120に対して隙間g2を有して対向する端部110aと、短手方向において保持体120に対して隙間g2よりも大きい隙間g1を有して対向する切欠き部116と、を備える基板110と、基板110と保持体120とを切欠き部116を介して固定する接着剤102と、を有する。
【選択図】図7

特許請求の範囲【請求項１】
像担持体を露光する露光ヘッドであって、
保持体と、
複数の発光素子が実装された基板と、
前記発光素子から出射された光を透過して前記像担持体に集光する複数のレンズを備えたレンズアレイと、
前記発光素子と前記レンズとを対向させた状態及び前記基板と前記保持体とを離間した状態で前記基板及び前記レンズアレイを前記保持体に固定する接着剤と、
を有し、
前記基板は、
前記基板の短手方向において前記保持体に対して第１の隙間を有して対向する第１の対向部と、前記短手方向において前記保持体に対して前記第１の隙間よりも大きい第２の隙間を有して対向する第２の対向部と、を備え、
前記接着剤は、
前記基板と前記保持体とを前記第２の対向部を介して固定する、
ことを特徴とする露光ヘッド。
続きを表示（約 500 文字）【請求項２】
前記第２の対向部は、
前記基板を前記短手方向に切り欠いた切欠き部である、
ことを特徴とする請求項１に記載の露光ヘッド。
【請求項３】
前記保持体は、
前記短手方向に凹設された凹部を備え、
前記第２の対向部は、
前記短手方向において前記凹部に対向する、
ことを特徴とする請求項１に記載の露光ヘッド。
【請求項４】
前記接着剤は、
前記基板の長手方向において前記第２の対向部の長さよりも短い範囲において前記基板を前記保持体に固定する、
ことを特徴とする請求項１から請求項３のいずれか１項に記載の露光ヘッド。
【請求項５】
像担持体と、
前記像担持体を帯電させる帯電器と、
前記帯電器により帯電された前記像担持体を露光して前記像担持体に静電潜像を形成する請求項１から請求項３のいずれか１項に記載の露光ヘッドと、
前記静電潜像をトナーによって現像して前記像担持体上にトナー像を形成する現像器と、
を有することを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、像担持体を露光する露光ヘッド及びこの露光ヘッドを有するデジタル複写機又はファクシミリ装置等の電子写真方式の画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、レーザビームプリンタ又はデジタル複写機等の電子写真方式の画像形成装置において、感光体を露光する手段の一つとしてＬＥＤ露光ヘッドがある。ＬＥＤ露光ヘッドは、像担持体の表面に近接して設けられると共に像担持体の軸方向に沿って配置されたＬＥＤ及びレンズアレイ等の光学系を備えた露光装置である。
【０００３】
従来、このようなＬＥＤ露光ヘッドにおいては、ドライバＩＣ等の発熱により、ＬＥＤ及びレンズアレイと像担持体との像担持体の軸方向と直交する方向における相対位置が変動し、出力としての光量が変化してしまう可能性がある。これに対して、特許文献１は、熱源のドライバＩＣの温度上昇を抑制するために、ドライバＩＣと保持体とに接触する放熱部材を設ける構成を開示している。特許文献１によれば、ドライバＩＣにおいて発生する熱を放熱部材を介して金属製の保持体に放熱させることにより、ドライバＩＣの温度上昇を低減することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０７４９４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１においては、熱源の温度上昇を防ぐことは困難であり、熱源の温度上昇によって光量等の光学的な出力の変動を十分に抑えられないという課題を有する。
【０００６】
本発明の目的は、温度上昇に伴う光学的な出力の変動を簡易な構成で抑制することができる露光ヘッド及び画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明に係る露光ヘッドは、像担持体を露光する露光ヘッドであって、保持体と、複数の発光素子が実装された基板と、前記発光素子から出射された光を透過して前記像担持体に集光する複数のレンズを備えたレンズアレイと、前記発光素子と前記レンズとを対向させた状態及び前記基板と前記保持体とを離間した状態で前記基板及び前記レンズアレイを前記保持体に固定する接着剤と、を有し、前記基板は、前記基板の短手方向において前記保持体に対して第１の隙間を有して対向する第１の対向部と、前記短手方向において前記保持体に対して前記第１の隙間よりも大きい第２の隙間を有して対向する第２の対向部と、を備え、前記接着剤は、前記基板と前記保持体とを前記第２の対向部を介して固定する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、温度上昇による光量の変動を簡易な構成で抑制することができる。
【図面の簡単な説明】
【０００９】
本発明の実施の形態１に係る画像形成装置の模式図である。

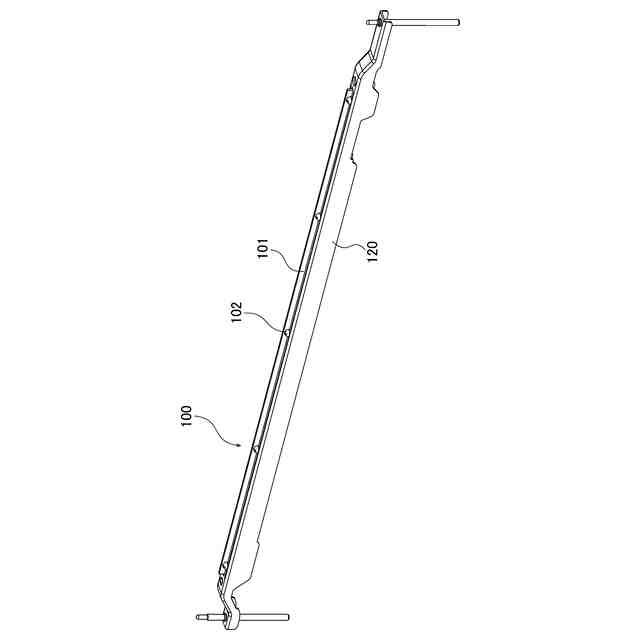

本発明の実施の形態１に係る露光ヘッドのレンズアレイ側から見た斜視図である。

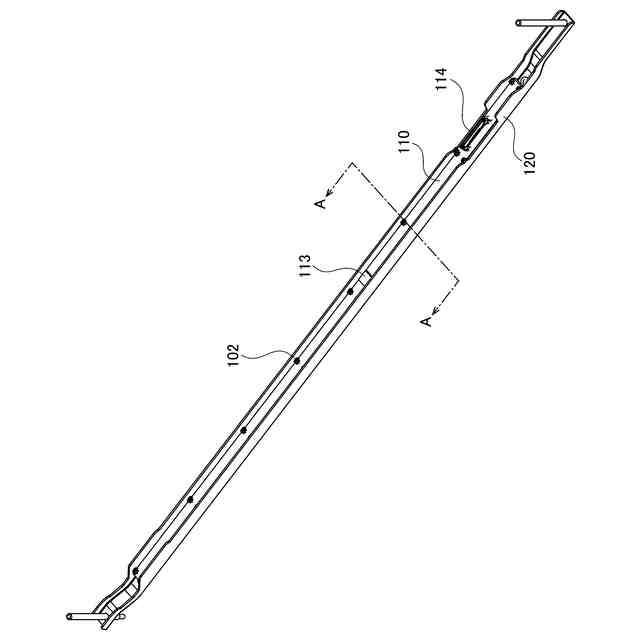

本発明の実施の形態１に係る露光ヘッドの基板側から見た斜視図である。

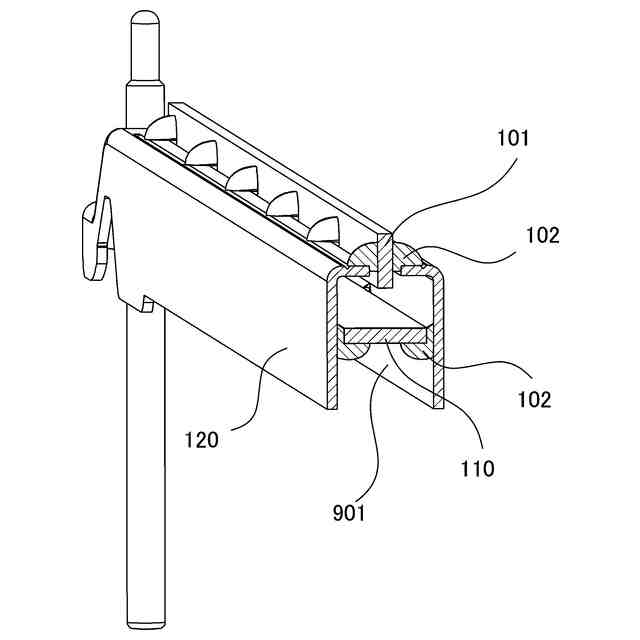

図３のＡ－Ａ断面図である。

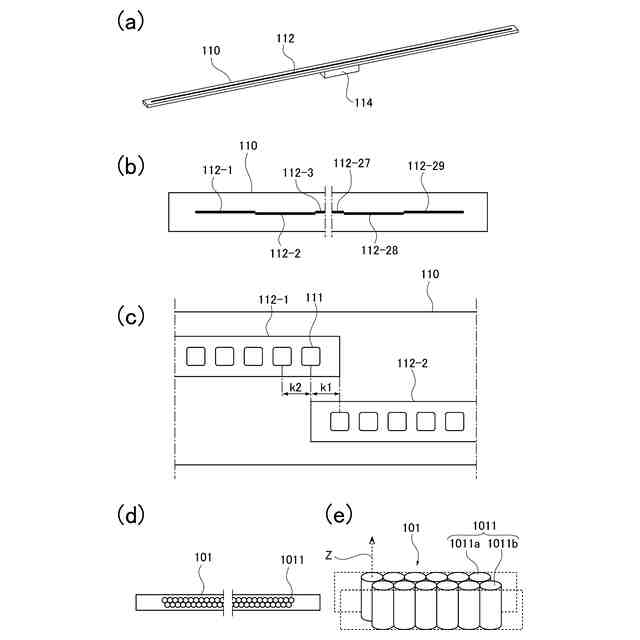

本発明の実施の形態１に係る露光ヘッドの基板に実装されている部品及びレンズアレイのレンズの構成を示す斜視図である。

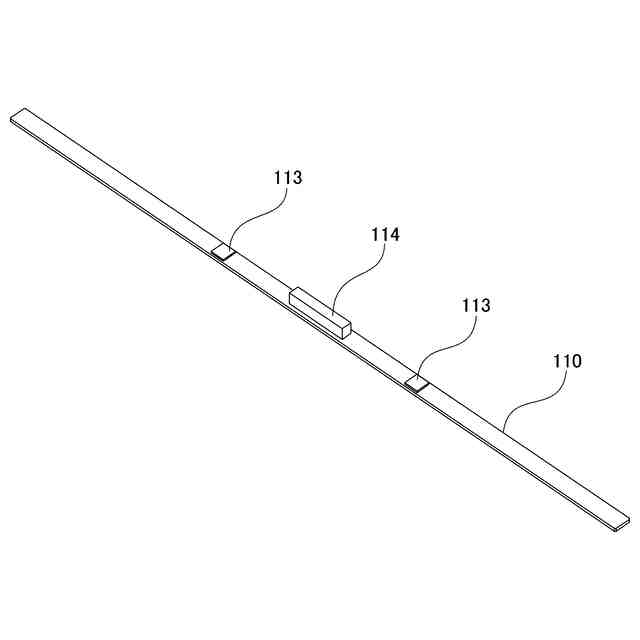

本発明の実施の形態１に係る露光ヘッドの基板の斜視図である。

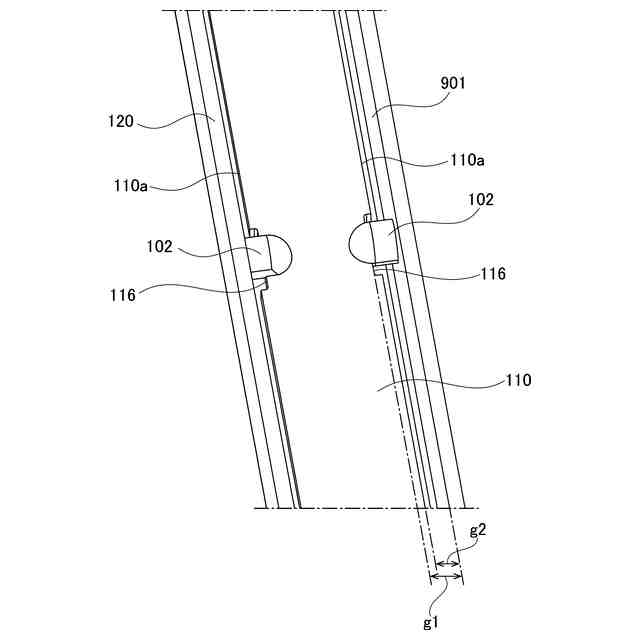

本発明の実施の形態１に係る露光ヘッドの一部の拡大図である。

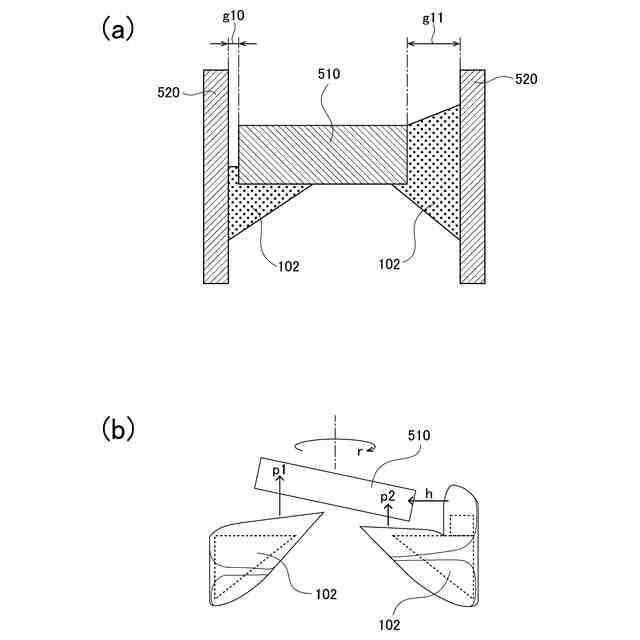

本発明の実施の形態１に係る露光ヘッドの接着剤の昇温前後の状態の模式図である。

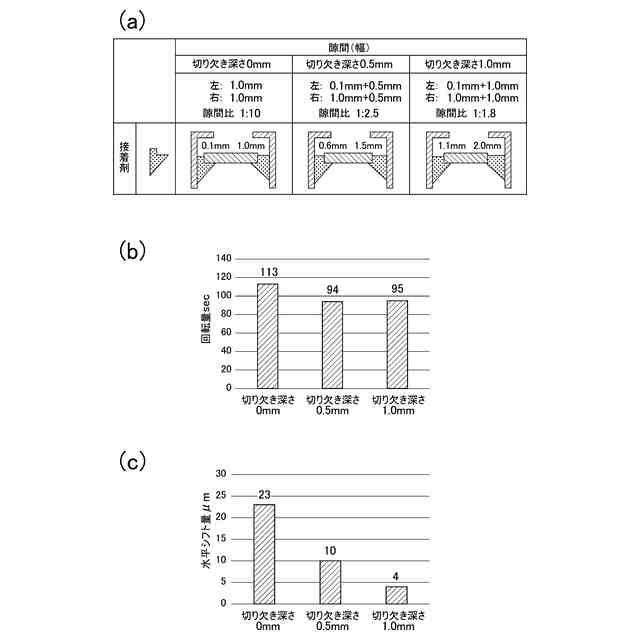

本発明の実施の形態１に係る露光ヘッドのシミュレーションの結果を示す図である。
本発明の実施の形態２に係る露光ヘッドの断面図である。
【発明を実施するための形態】
【００１０】
以下、実施の形態について図面を参照して詳細に説明する。
（【００１１】以降は省略されています）
