特許ウォッチ

公開番号2025167344
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071859
出願日2024-04-25
発明の名称撮像装置及び撮像装置の制御方法
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類G03B 17/18 20210101AFI20251030BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】光学フィルタを用いた光の状態の切替に応じて設定可能な撮影距離に関する情報を表示する。
【解決手段】本開示の撮像装置は、撮像面を有する撮像素子と、撮像面へ入射する光の状態を光学フィルタにより変化させることによって第1状態と、第1状態と異なる第2状態と、に切り替える切替機構と、情報を表示する表示装置と、撮像素子、切替機構及び表示装置を制御するプロセッサと、を備え、プロセッサは、第1状態又は第2状態かを判定し、第1状態である場合、第1状態において設定可能な撮影距離の第1範囲を示す第1情報を表示装置に表示させ、第2状態である場合、第2状態において設定可能な撮影距離の第2範囲を示す第2情報を表示装置に表示させる。
【選択図】図9
特許請求の範囲【請求項１】
被写体からの光が入射する撮像面を有する撮像素子と、
前記撮像面へ入射する前記光の状態を光学フィルタにより変化させることによって第１状態と、前記第１状態と異なる第２状態と、に切り替える切替機構と、
情報を表示する表示装置と、
前記撮像素子、前記切替機構及び前記表示装置を制御するプロセッサと、
を備え、
前記プロセッサは、
前記第１状態又は前記第２状態かを判定し、
前記第１状態である場合、前記第１状態において設定可能な撮影距離の第１範囲を示す第１情報を前記表示装置に表示させ、
前記第２状態である場合、前記第２状態において設定可能な撮影距離の第２範囲を示す第２情報を前記表示装置に表示させる、
撮像装置。
続きを表示（約 1,500 文字）【請求項２】
前記第１情報及び前記第２情報は、撮影距離に関連する数字、文字、絵及びバーのうち少なくとも１つを含む、
請求項１に記載の撮像装置。
【請求項３】
前記プロセッサは、前記第１状態において、設定されている撮影距離が前記第１範囲外にある場合、又は、前記第２状態において、設定されている撮影距離が前記第２範囲外にある場合、前記表示装置の表示を変更する、
請求項１に記載の撮像装置。
【請求項４】
前記表示装置の表示を変更することは、前記表示装置にメッセージを表示することを有する、
請求項３に記載の撮像装置。
【請求項５】
前記プロセッサは、
前記第１状態において、設定されている撮影距離が前記第１範囲外にある場合、前記撮影距離を前記第１範囲内に調整し、
前記第２状態において、設定されている撮影距離が前記第２範囲外にある場合、前記撮影距離を前記第２範囲内に調整する、
請求項１に記載の撮像装置。
【請求項６】
前記光学フィルタは、
第１光学フィルタと、
前記第１光学フィルタと異なる屈折率又は厚みを有する第２光学フィルタと、
を含み、
前記第１状態は、前記光の状態を前記第１光学フィルタにより変化させる状態であり、
前記第２状態は、前記光の状態を前記第２光学フィルタにより変化させる状態である、
請求項１に記載の撮像装置。
【請求項７】
前記第２光学フィルタは、前記第１光学フィルタよりも大きい屈折率又は厚みを有する、
請求項６に記載の撮像装置。
【請求項８】
前記プロセッサは、
前記第１状態である場合、前記第１状態において制限される第１撮影距離の情報に基づいて前記第１範囲を決定し、
前記第２状態である場合、前記第２状態において制限される第２撮影距離の情報に基づいて前記第２範囲を決定する、
請求項１に記載の撮像装置。
【請求項９】
前記光学フィルタ、及び前記光学フィルタによって制限される撮影距離の情報を格納するフィルタメモリを含むフィルタユニットをさらに備え、
前記光学フィルタは、
第１光学フィルタと、
前記第１光学フィルタと異なる屈折率又は厚みを有する第２光学フィルタと、
を含み、
前記第１状態は、前記光の状態を前記第１光学フィルタにより変化させる状態であり、
前記第２状態は、前記光の状態を前記第２光学フィルタにより変化させる状態であり、
前記フィルタメモリは、
前記第１光学フィルタによって制限される前記第１撮影距離の情報を格納する第１フィルタメモリと、
前記第２光学フィルタによって制限される前記第２撮影距離の情報を格納する第２フィルタメモリと、
を含み、
前記第１範囲を決定することは、前記第１フィルタメモリから前記第１撮影距離の情報を取得すること、を有し、
前記第２範囲を決定することは、前記第２フィルタメモリから前記第２撮影距離の情報を取得すること、を有する、
請求項８に記載の撮像装置。
【請求項１０】
前記プロセッサは、
装着される交換レンズのレンズ撮影距離の情報を取得し、
前記第１範囲を決定することは、前記第１撮影距離と前記レンズ撮影距離とに基づいて前記第１範囲を決定し、
前記第２範囲を決定することは、前記第２撮影距離と前記レンズ撮影距離とに基づいて前記第２範囲を決定する、
請求項８に記載の撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、撮像装置及び撮像装置の制御方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
例えば、特許文献１には、光学フィルタを使用している状態においてピントが合わない場合にピントを合わせることが可能な撮像装置が開示されている。特許文献１に記載の撮像装置は、撮像素子と、光学フィルタと、露出調整を行う制御部とを有する。光学フィルタは、撮像範囲に挿入された第１位置と、撮像範囲から退避した第２位置との間で移動可能である。制御部は、光学フィルタが第１位置にある状態において合焦できない場合、露出調整を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１２８１９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、撮像装置においては、光学フィルタを用いた光の状態の切替に応じて設定可能な撮影距離に関する情報を表示することが求められている。
【０００５】
そこで、本開示は、光学フィルタを用いた光の状態の切替に応じて設定可能な撮影距離に関する情報を表示する撮像装置及び撮像装置の制御方法を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上述の課題を解決するために、本開示の一態様の撮像装置は、
被写体からの光が入射する撮像面を有する撮像素子と、
前記撮像面へ入射する前記光の状態を光学フィルタにより変化させることによって第１状態と、前記第１状態と異なる第２状態と、に切り替える切替機構と、
情報を表示する表示装置と、
前記撮像素子、前記切替機構及び前記表示装置を制御するプロセッサと、
を備え、
前記プロセッサは、
前記第１状態又は前記第２状態かを判定し、
前記第１状態である場合、前記第１状態において設定可能な撮影距離の第１範囲を示す第１情報を前記表示装置に表示させ、
前記第２状態である場合、前記第２状態において設定可能な撮影距離の第２範囲を示す第２情報を前記表示装置に表示させる。
【０００７】
本開示の一態様の撮像装置の制御方法は、
被写体からの光が入射する撮像面を有する撮像素子と、前記撮像面へ入射する前記光の状態を光学フィルタにより変化させることによって第１状態と、前記第１状態と異なる第２状態と、に切り替える切替機構と、情報を表示する表示装置と、を備える撮像装置の制御方法であって、
前記第１状態又は前記第２状態かを判定するステップと、
前記第１状態である場合、前記第１状態において設定可能な撮影距離の第１範囲を示す第１情報を前記表示装置に表示させるステップと、
前記第２状態である場合、前記第２状態において設定可能な撮影距離の第２範囲を示す第２情報を前記表示装置に表示させるステップと、
を含む。
【発明の効果】
【０００８】
本開示によれば、光学フィルタを用いた光の状態の切替に応じて設定可能な撮影距離に関する情報を表示する撮像装置及び撮像装置の制御方法を提供することができる。
【図面の簡単な説明】
【０００９】

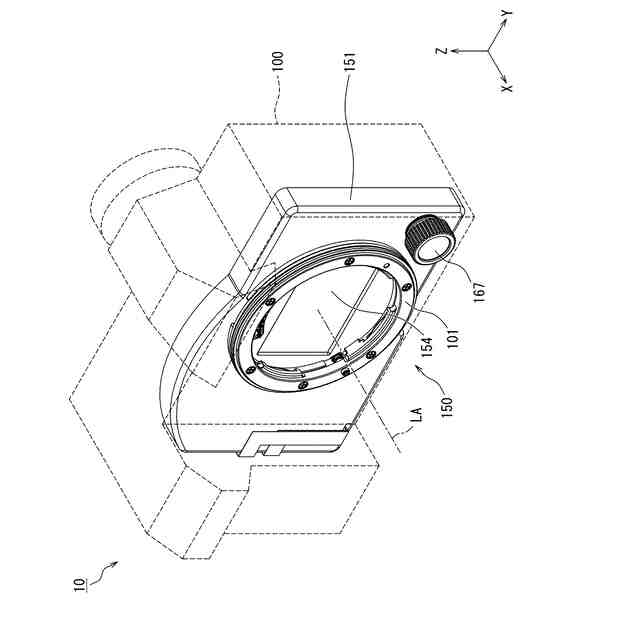

本開示の実施の形態１に係る撮像装置の概略的な前方斜視図
本開示の実施の形態１に係る撮像装置の概略構成を示すブロック図

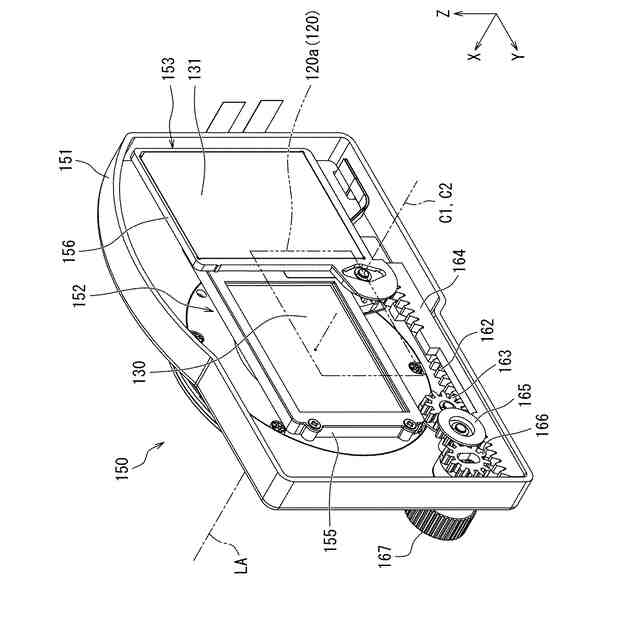

フィルタモジュールの後方斜視図

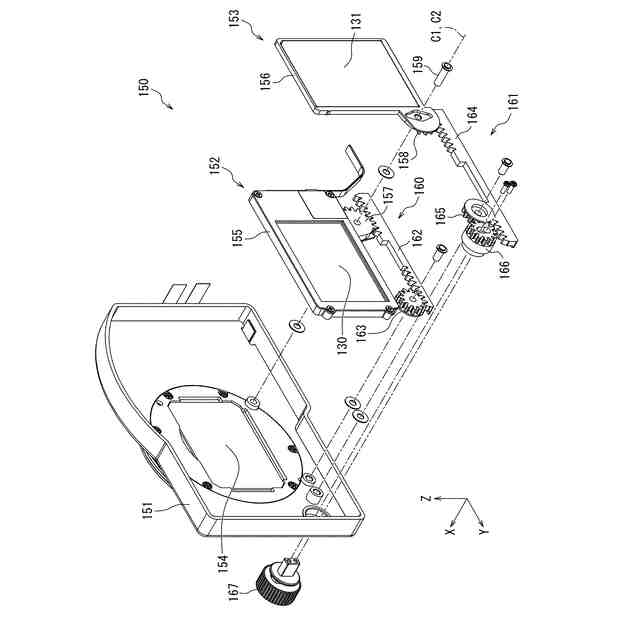

フィルタモジュールの分解後方斜視図

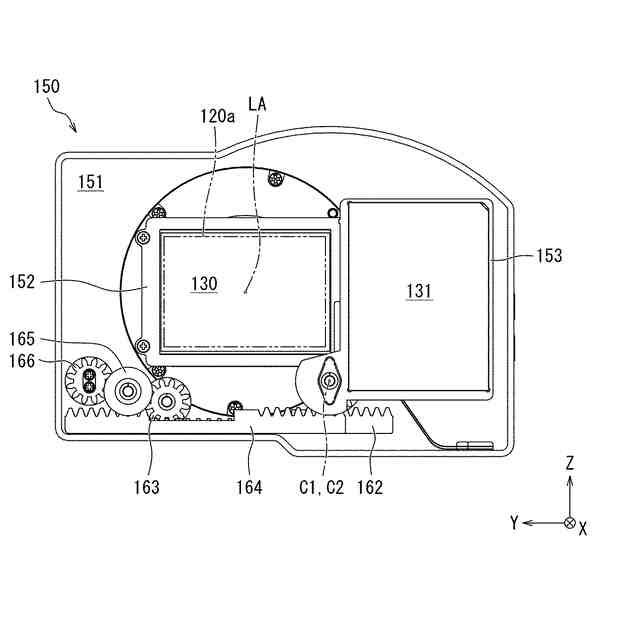

第１フィルタユニットが第１フィルタリング位置に位置しつつ第２フィルタユニットが第２退避位置に位置する状態のフィルタモジュールの後面図
第１フィルタユニットが第１退避位置に位置しつつ第２フィルタユニットが第２フィルタリング位置に位置する状態のフィルタモジュールの後面図

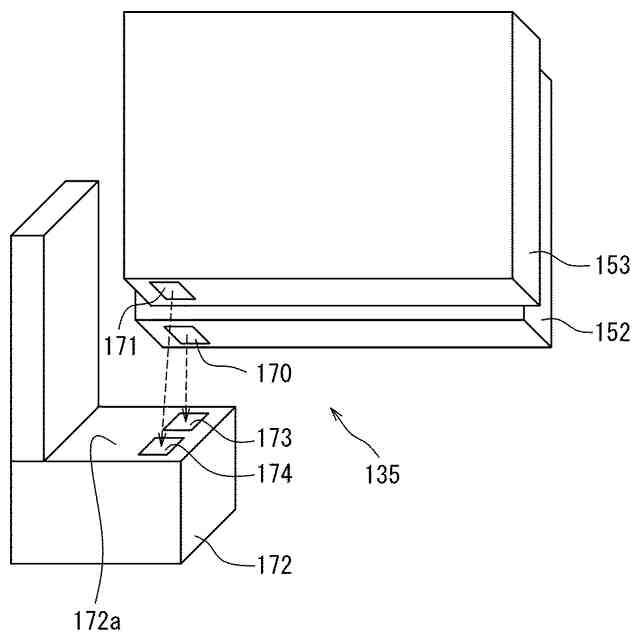

検出機構の模式図

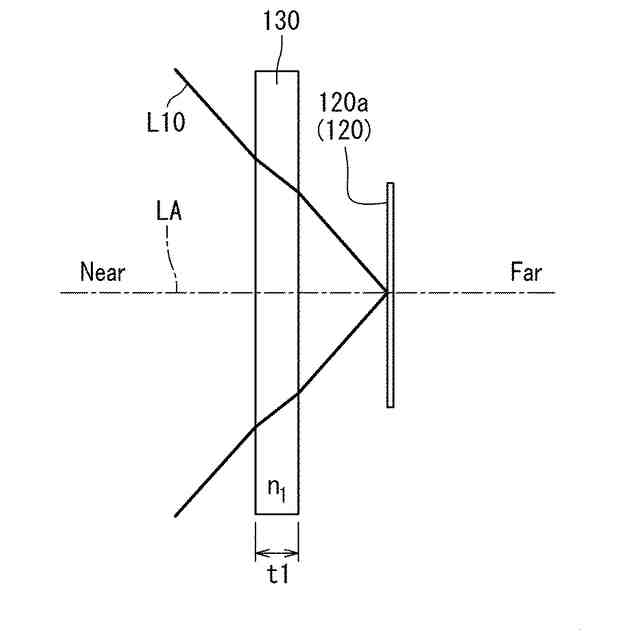

第１光学フィルタにおける光路の模式図

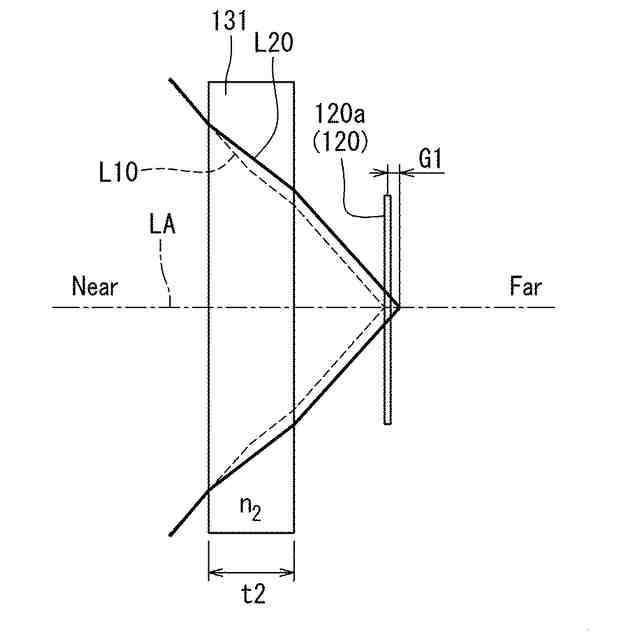

第２光学フィルタにおける光路の模式図
光学フィルタの切替によるフォーカスずれに起因する撮影距離の調整を説明するための模式図
光学フィルタの切替によるフォーカスずれに起因する撮影距離の調整を説明するための模式図
本開示の実施の形態１に係る撮像装置の制御方法の概略的なフローチャート
第１状態における液晶モニタの表示の一例の模式図
第２状態における液晶モニタの表示の一例の模式図
第１状態における液晶モニタの表示の別例の模式図
第２状態における液晶モニタの表示の別例の模式図
第２状態における液晶モニタの表示の別例の模式図
本開示の実施の形態２に係る撮像装置の制御方法において第１範囲を決定する処理のフローチャート
本開示の実施の形態２に係る撮像装置の制御方法において第２範囲を決定する処理のフローチャート
本開示の実施の形態３に係る撮像装置の制御方法の概略的なフローチャート
液晶モニタの表示変更の一例の模式図
変形例１に係る撮像装置を説明するための概略図
変形例２に係る第１フィルタユニットの概略構成を示すブロック図
変形例２に係る第２フィルタユニットの概略構成を示すブロック図
変形例３に係る撮像装置を説明するための概略図
【発明を実施するための形態】
【００１０】
（本開示に至った経緯）
撮像装置においては、光学フィルタを用いて撮像素子に入射する光の状態を変化させている。一例として、光学フィルタがクリアガラス又はＮＤ（Neutral Density）ガラスである場合、光の透過率を変化させる。一例として、光学フィルタがＵＶフィルタ又はＩＲフィルタである場合、紫外線または赤外線をカットする。例えば、光学フィルタは、撮像素子の撮像面の前方に移動可能に構成されており、被写体を撮像する際に撮像素子の撮像面の前方に位置する光学フィルタを切り替えることによって光の状態を切り替えている。
（【００１１】以降は省略されています）
