公開番号2025167049
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071331
出願日2024-04-25
発明の名称表示装置
出願人株式会社Magnolia White
代理人弁理士法人スズエ国際特許事務所
主分類H10K 59/122 20230101AFI20251030BHJP()
要約【課題】 歩留まりの改善が可能な表示装置を提供すること。
【解決手段】 一実施形態に係る表示装置は、複数の副画素を含む表示領域と、導電性の下部と、前記下部の側面から突出した端部を有する上部とを含み、前記複数の副画素の各々を囲う隔壁と、前記複数の副画素にそれぞれ配置され、電圧の印加に応じて発光する有機層を含む複数の表示素子と、無機絶縁材料で形成され、前記複数の表示素子をそれぞれ覆う複数の封止層と、を備えている。前記隔壁は、スリットにより分断された複数のセグメントを含み、前記複数の封止層の少なくとも一つは、前記スリットの少なくとも一部と平面視において重なっている。
【選択図】 図5
特許請求の範囲【請求項1】
複数の副画素を含む表示領域と、
導電性の下部と、前記下部の側面から突出した端部を有する上部とを含み、前記複数の副画素の各々を囲う隔壁と、
前記複数の副画素にそれぞれ配置され、電圧の印加に応じて発光する有機層を含む複数の表示素子と、
無機絶縁材料で形成され、前記複数の表示素子をそれぞれ覆う複数の封止層と、
を備え、
前記隔壁は、スリットにより分断された複数のセグメントを含み、
前記複数の封止層の少なくとも一つは、前記スリットの少なくとも一部と平面視において重なっている、
表示装置。
続きを表示(約 1,000 文字)【請求項2】
前記複数の副画素は、第1乃至第3副画素を含み、
前記複数の表示素子は、前記第1乃至第3副画素にそれぞれ配置された、互いに異なる色の光を発する第1乃至第3表示素子を含み、
前記複数の封止層は、前記第1乃至第3表示素子をそれぞれ覆う第1乃至第3封止層を含み、
前記第1封止層は、前記スリットの少なくとも一部と平面視において重なり、
前記第2封止層および前記第3封止層の少なくとも一方は、前記スリットと平面視において離間している、
請求項1に記載の表示装置。
【請求項3】
前記第1封止層は、平面視において前記スリットを横切っている、
請求項2に記載の表示装置。
【請求項4】
前記第1封止層は、
前記第1表示素子を覆う第1部分と、
前記スリットの延出方向に延び、前記スリットを覆う第2部分と、
を含む、
請求項2に記載の表示装置。
【請求項5】
複数の前記第1副画素が前記スリットに沿って前記スリットの延出方向に並び、
前記第1封止層は、前記延出方向に延びるとともに、前記複数の第1副画素の各々に配置された前記第1表示素子および前記スリットを連続的に覆っている、
請求項2に記載の表示装置。
【請求項6】
複数のダミー副画素を含み、前記表示領域の外側に位置するダミー画素領域をさらに備え、
前記隔壁の一部は、前記ダミー画素領域に位置するとともに前記複数のダミー副画素の各々を囲っている、
請求項1に記載の表示装置。
【請求項7】
前記スリットの一部は、前記ダミー画素領域に位置している、
請求項6に記載の表示装置。
【請求項8】
前記複数の封止層は、前記複数のダミー副画素の少なくとも一つおよび前記スリットの少なくとも一部と平面視において重なるダミー封止層を含む、
請求項7に記載の表示装置。
【請求項9】
前記隔壁は、前記ダミー画素領域の外側に位置する外周部分をさらに含み、
前記スリットは、前記外周部分に達している、
請求項8に記載の表示装置。
【請求項10】
前記複数のダミー副画素のうち、前記ダミー画素領域の最外周に配置された少なくとも一つのダミー副画素には、前記ダミー封止層が配置されていない、
請求項9に記載の表示装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明の実施形態は、表示装置に関する。
続きを表示(約 2,600 文字)【背景技術】
【0002】
近年、表示素子として有機発光ダイオード(OLED)を適用した表示装置が実用化されている。この種の表示装置において、歩留まりを改善するための技術が必要とされている。
【先行技術文献】
【特許文献】
【0003】
特開2000-195677号公報
特開2004-207217号公報
特開2008-135325号公報
特開2009-32673号公報
特開2010-118191号公報
国際公開第2018/179308号
米国特許出願公開第2022/0077251号明細書
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明は、歩留まりの改善が可能な表示装置を提供することを目的の一つとする。
【課題を解決するための手段】
【0005】
概して、実施形態によれば、表示装置は、複数の副画素を含む表示領域と、導電性の下部と、前記下部の側面から突出した端部を有する上部とを含み、前記複数の副画素の各々を囲う隔壁と、前記複数の副画素にそれぞれ配置され、電圧の印加に応じて発光する有機層を含む複数の表示素子と、無機絶縁材料で形成され、前記複数の表示素子をそれぞれ覆う複数の封止層と、を備えている。前記隔壁は、スリットにより分断された複数のセグメントを含み、前記複数の封止層の少なくとも一つは、前記スリットの少なくとも一部と平面視において重なっている。
【0006】
実施形態の他の観点によれば、第1副画素および第2副画素と、導電性の下部と、前記下部の側面から突出した端部を有する上部とを含み、前記第1副画素および前記第2副画素を囲う隔壁と、前記第1副画素および前記第2副画素にそれぞれ配置され、互いに異なる色の光を発する第1表示素子および第2表示素子と、無機絶縁材料で形成され、前記第1表示素子および前記第2表示素子をそれぞれ覆う第1封止層および第2封止層と、を備えている。前記隔壁は、スリットにより分断された前記第1副画素側の第1セグメントおよび前記第2副画素側の第2セグメントを含み、前記第1封止層の一部が前記スリットの内部に位置している。
【図面の簡単な説明】
【0007】

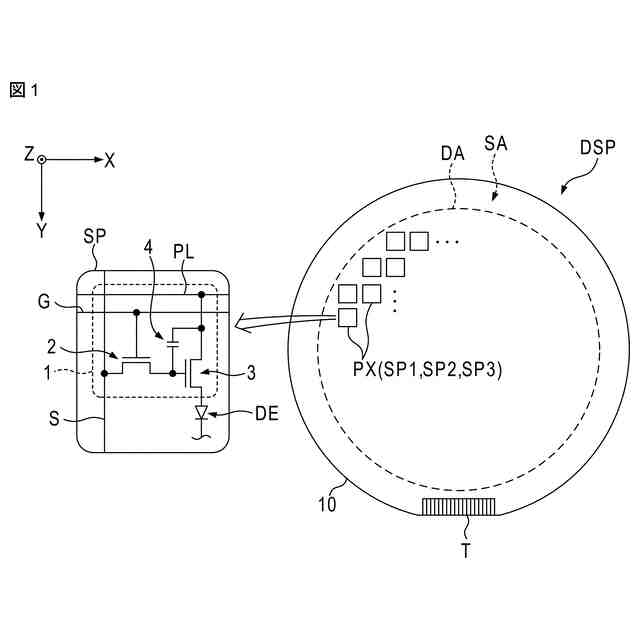

図1は、第1実施形態に係る表示装置の構成例を示す図である。

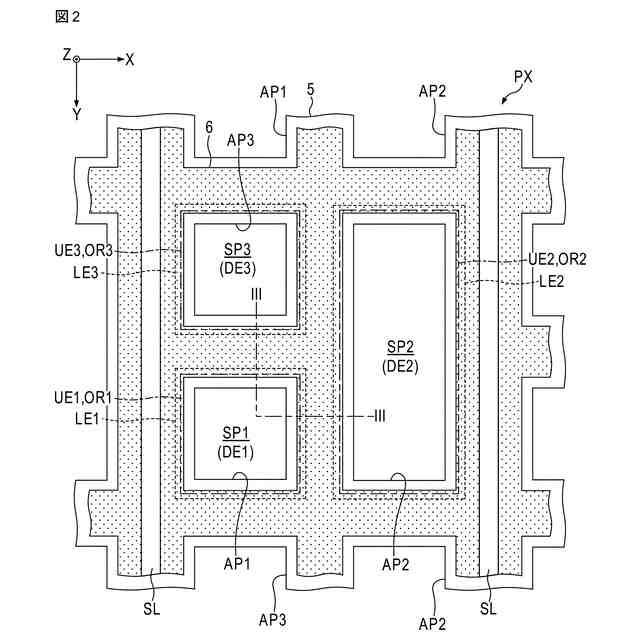

図2は、副画素のレイアウトの一例を示す概略的な平面図である。

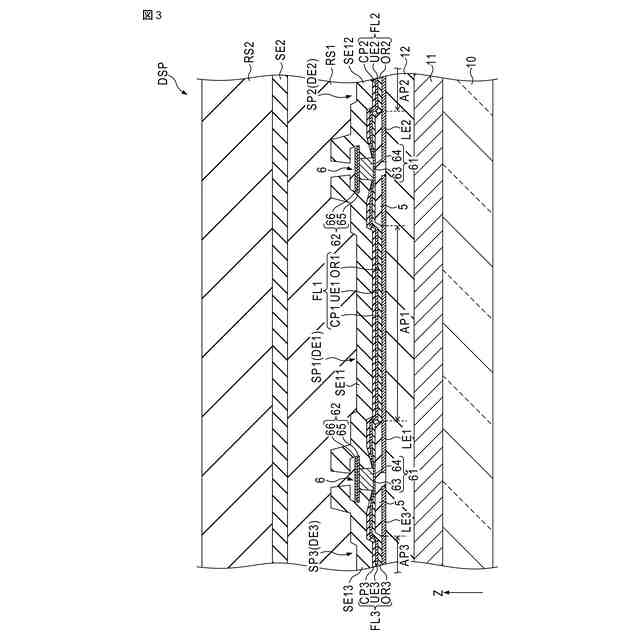

図3は、図2中のIII-III線に沿う表示装置の概略的な断面図である。

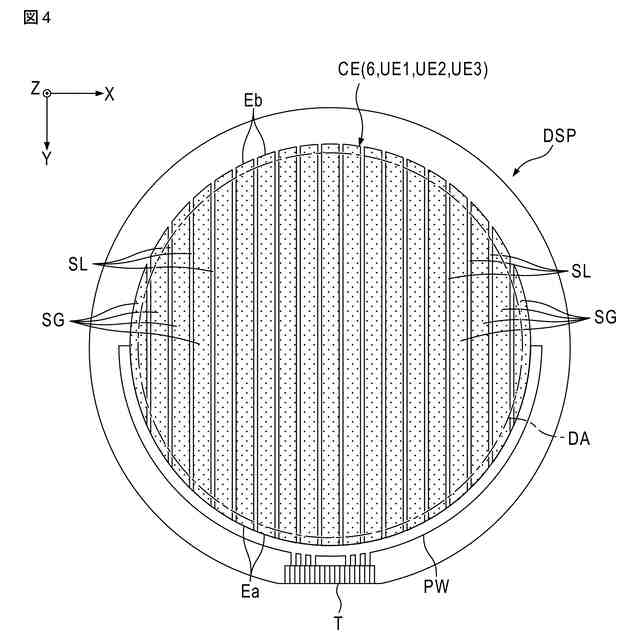

図4は、表示装置の一部の要素を示す概略的な平面図である。

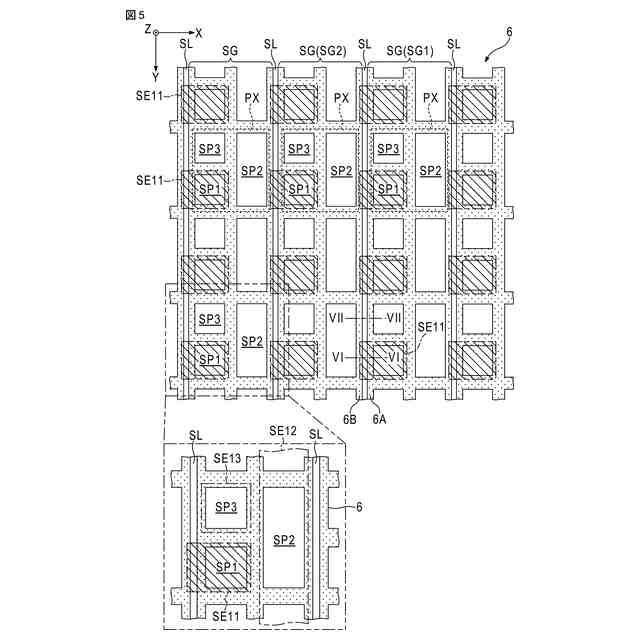

図5は、第1実施形態に係る隔壁および第1封止層に適用可能な構成の一例を示す概略的な平面図である。

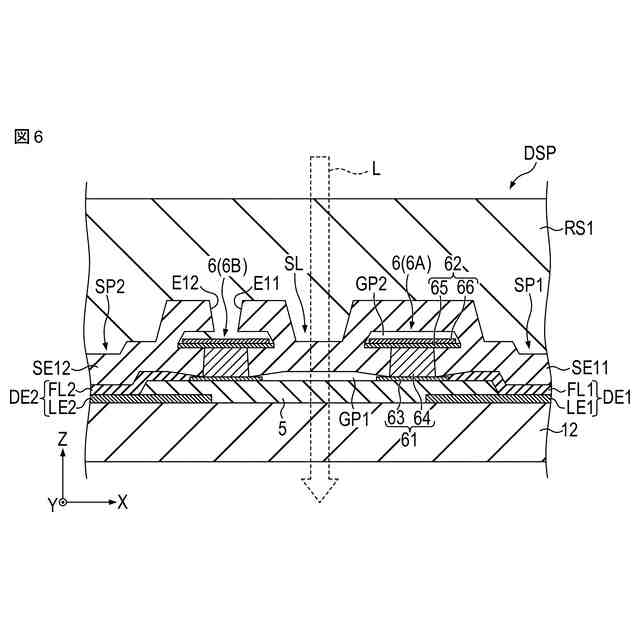

図6は、図5におけるVI-VI線に沿う表示装置の概略的な断面図である。

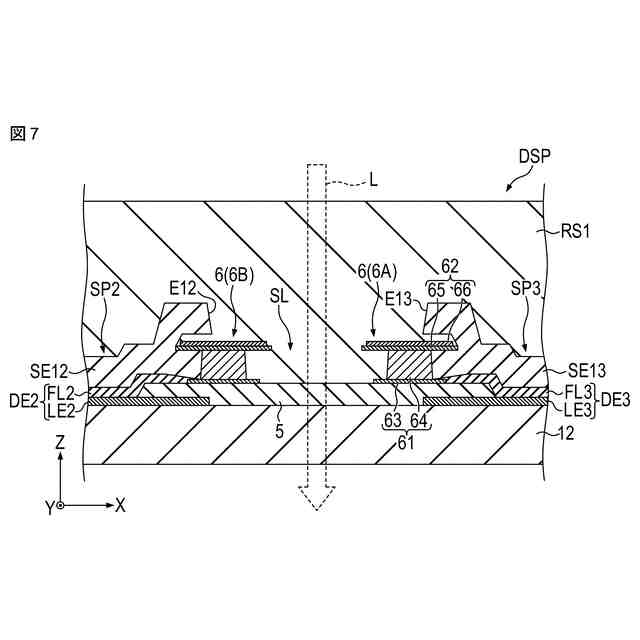

図7は、図5におけるVII-VII線に沿う表示装置の概略的な断面図である。

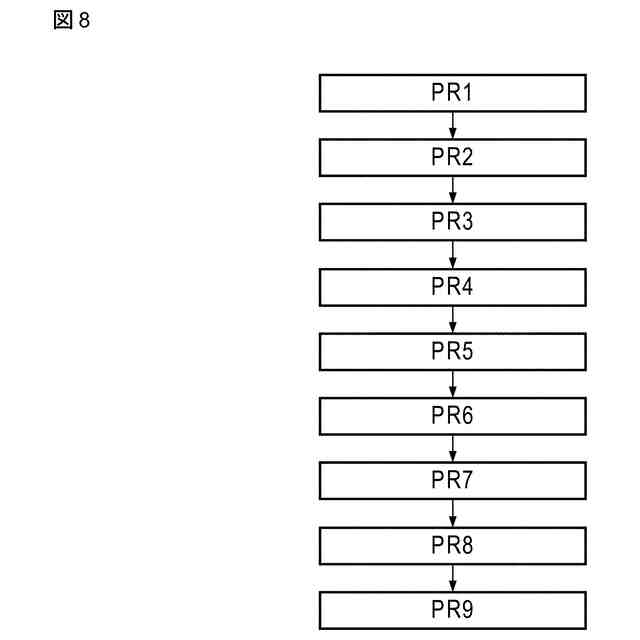

図8は、表示装置の製造方法の一例を示すフローチャートである。

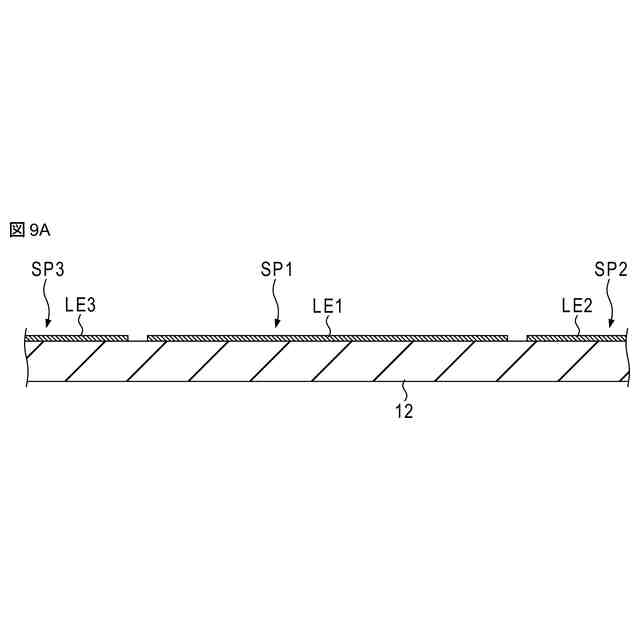

図9Aは、表示装置の製造工程を示す概略的な断面図である。
図9Bは、図9Aに続く工程を示す概略的な断面図である。
図9Cは、図9Bに続く工程を示す概略的な断面図である。
図9Dは、図9Cに続く工程を示す概略的な断面図である。
図9Eは、図9Dに続く工程を示す概略的な断面図である。
図9Fは、図9Eに続く工程を示す概略的な断面図である。
図9Gは、図9Fに続く工程を示す概略的な断面図である。
図9Hは、図9Gに続く工程を示す概略的な断面図である。
図9Iは、図9Hに続く工程を示す概略的な断面図である。
図9Jは、図9Iに続く工程を示す概略的な断面図である。
図10は、第1実施形態に係る表示装置の効果を説明するための図である。
図11は、第1実施形態に係る表示装置の効果を説明するための図である。
図12は、第1実施形態との比較例に係る構成の概略的な断面図である。
図13は、第1実施形態の効果を説明するための概略的な断面図である。
図14は、第2実施形態に係る構成を示す概略的な平面図である。
図15は、第3実施形態に係る構成を示す概略的な平面図である。
図16は、第4実施形態に係る構成を示す概略的な平面図である。
図17は、図16におけるXVII-XVII線に沿う表示装置の概略的な断面図である。
図18は、図16におけるXVIII-XVIII線に沿う表示装置の概略的な断面図である。
図19は、第5実施形態に係る構成を示す概略的な平面図である。
【発明を実施するための形態】
【0008】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【0009】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するX軸、Y軸およびZ軸を記載する。X軸に沿った方向をX方向と称し、Y軸に沿った方向をY方向と称し、Z軸に沿った方向をZ方向と称する。Z方向は、X方向とY方向を含む平面の法線方向である。また、Z方向と平行に各種要素を見ることを平面視という。
【0010】
各実施形態に係る表示装置は、表示素子として有機発光ダイオード(OLED)を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パーソナルコンピュータ、車載機器、タブレット端末、スマートフォン、携帯電話端末、ウェアラブル端末等の各種の電子機器に搭載され得る。
(【0011】以降は省略されています)
