公開番号2025166990
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071218
出願日2024-04-25
発明の名称画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人,個人
主分類G03G 15/00 20060101AFI20251030BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】転写部材が可動ユニットに支持される場合に転写電圧の出力端子についての感電防止機構を簡易な構成により実現すること。
【解決手段】転写部材433は、可動ユニット6に支持される。遮断部材73は、第1端子71へのアクセス経路を遮断する遮断位置と前記アクセス経路を開放する開放位置との間で移動可能である。第2端子72は、可動ユニット6に支持される。係止機構70は、前記可動ユニット6の移動に連動し、前記可動ユニット6が離隔位置に位置するときに前記遮断部材73を前記遮断位置に係止し、前記可動ユニット6が前記離隔位置から基準位置へ移動するときに前記遮断部材73の係止を解除する。前記可動ユニット6が前記離隔位置から前記基準位置へ移動するときに、第2端子72は、前記アクセス経路を経由して前記第1端子71と接触する位置へ移動する。
【選択図】図3
特許請求の範囲【請求項１】
現像剤像を担持する像担持体と、
転写電圧を出力する第１端子と、
前記像担持体および前記第１端子に近接する基準位置と前記基準位置よりも前記像担持体および前記第１端子から離れた離隔位置との間で移動可能に支持された可動ユニットと、
前記可動ユニットに支持され、前記可動ユニットが前記基準位置に位置するときに前記第１端子と接触し、前記可動ユニットが前記離隔位置に位置するときに前記第１端子から離れる第２端子と、
前記可動ユニットに支持され、前記第２端子と電気的に接続され、前記可動ユニットが前記基準位置に位置するときに前記像担持体との間を通過するシートに前記像担持体に担持された前記現像剤像を転写する転写部材と、
前記第１端子へのアクセス経路を遮断する遮断位置と前記アクセス経路を開放する開放位置との間で移動可能な遮断部材と、
前記可動ユニットの移動に連動し、前記可動ユニットが前記離隔位置に位置するときに前記遮断部材を前記遮断位置に係止し、前記可動ユニットが前記離隔位置から前記基準位置へ移動するときに前記遮断部材の係止を解除する係止機構と、を備え、
前記可動ユニットが前記離隔位置から前記基準位置へ移動するときに、前記第２端子は、前記係止機構による係止が解除された前記遮断部材を前記遮断位置から前記開放位置へ移動させつつ前記アクセス経路を経由して前記第１端子と接触する位置へ移動する、画像形成装置。
続きを表示（約 430 文字）【請求項２】
前記第１端子を内包し、前記アクセス経路を形成するアクセス開口を有する端子ボックスを備え、
前記遮断部材は、前記遮断位置において前記アクセス開口を塞ぎ、前記開放位置において前記アクセス開口を開放する、請求項１に記載の画像形成装置。
【請求項３】
前記第１端子は、前記第２端子から受ける力によって弾性変形可能なバネである、請求項１または請求項２に記載の画像形成装置。
【請求項４】
前記像担持体の隣に配置され、前記シートの搬送をガイドする第１搬送ガイドと、
前記可動ユニットに支持され、前記可動ユニットが前記基準位置に位置するときに前記第１搬送ガイドとの間にシート搬送路の一部を形成する第２搬送ガイドと、を備える請求項１または請求項２に記載の画像形成装置。
【請求項５】
前記遮断部材は、自重によって前記開放位置から前記遮断位置へ移動する、請求項１または請求項２に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、転写電圧を印加される転写部材を支持する可動ユニットを備える画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、転写装置は、トナー像を担持する像担持体からシートへトナー像を転写する。前記転写装置は、転写電圧を印加される転写部材を備える。前記転写部材は、前記転写電圧により生じる電界によって前記トナー像を前記像担持体から前記シートへ移行させる。
【０００３】
前記画像形成装置において、プロセスユニットの前記画像形成装置の本体への装着および取り外しに応じて、前記本体内に配置された２つの端子を接触および離隔させる機構が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平７－７７９２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、前記転写部材が前記像担持体に対して離接可能な可動ユニットに支持される場合がある。前記可動ユニットが前記像担持体から離れた位置へ移動されることにより、前記像担持体と前記転写部材との間のシート搬送路が開放される。
【０００６】
前記可動ユニットが前記像担持体から離れているときに、ユーザーが前記転写電圧の出力端子に触れないようにする感電防止機構を設けることが重要である。また、前記感電防止機構が簡易な構成により実現されることが望ましい。
【０００７】
本発明の目的は、転写部材が可動ユニットに支持される場合に転写電圧の出力端子についての感電防止機構を簡易な構成により実現できる画像形成装置を提供することにある。
【課題を解決するための手段】
【０００８】
本発明の一の局面に係る画像形成装置は、像担持体と、第１端子と、可動ユニットと、第２端子と、転写部材と、遮断部材と、係止機構と、を備える。前記像担持体は、現像剤像を担持する。前記第１端子は、転写電圧を出力する。前記可動ユニットは、前記像担持体および前記第１端子に近接する基準位置と前記基準位置よりも前記像担持体および前記第１端子から離れた離隔位置との間で移動可能に支持されている。前記第２端子は、前記可動ユニットに支持され、前記可動ユニットが前記基準位置に位置するときに前記第１端子と接触し、前記可動ユニットが前記離隔位置に位置するときに前記第１端子から離れる。前記転写部材は、前記可動ユニットに支持され、前記第２端子と電気的に接続され、前記可動ユニットが前記基準位置に位置するときに前記像担持体との間を通過するシートに前記像担持体に担持された前記現像剤像を転写する。前記遮断部材は、前記第１端子へのアクセス経路を遮断する遮断位置と前記アクセス経路を開放する開放位置との間で移動可能である。前記係止機構は、前記可動ユニットの移動に連動し、前記可動ユニットが前記離隔位置に位置するときに前記遮断部材を前記遮断位置に係止し、前記可動ユニットが前記離隔位置から前記基準位置へ移動するときに前記遮断部材の係止を解除する。前記可動ユニットが前記離隔位置から前記基準位置へ移動するときに、前記第２端子は、前記係止機構による係止が解除された前記遮断部材を前記遮断位置から前記開放位置へ移動させつつ前記アクセス経路を経由して前記第１端子と接触する位置へ移動する。
【発明の効果】
【０００９】
本発明によれば、転写部材が可動ユニットに支持される場合に転写電圧の出力端子についての感電防止機構を簡易な構成により実現できる画像形成装置を提供することが可能になる。
【図面の簡単な説明】
【００１０】

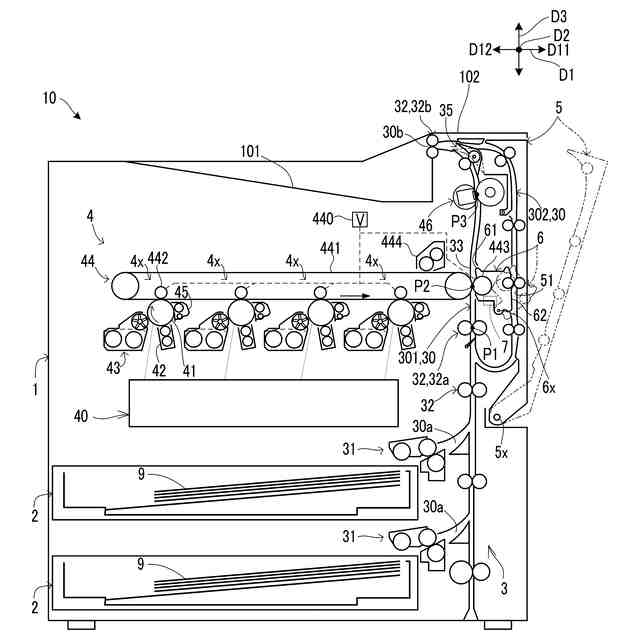

図１は、実施形態に係る画像形成装置の構成図である。

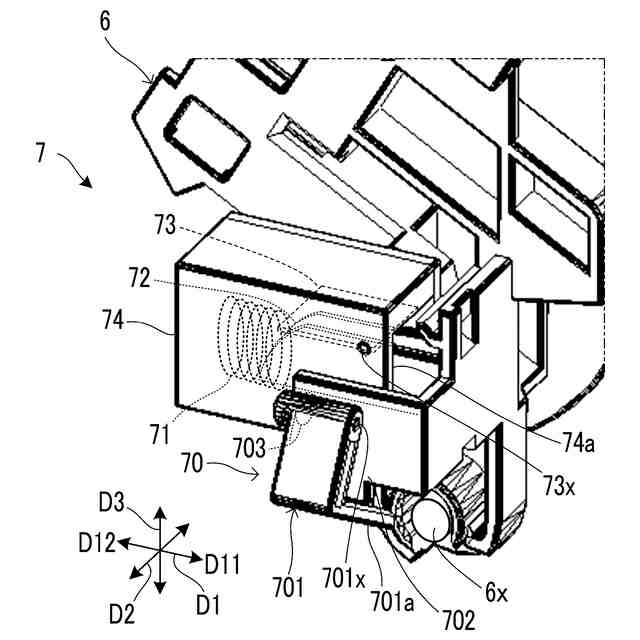

図２は、実施形態に係る画像形成装置における接続状態の感電防止機構の斜視図である。

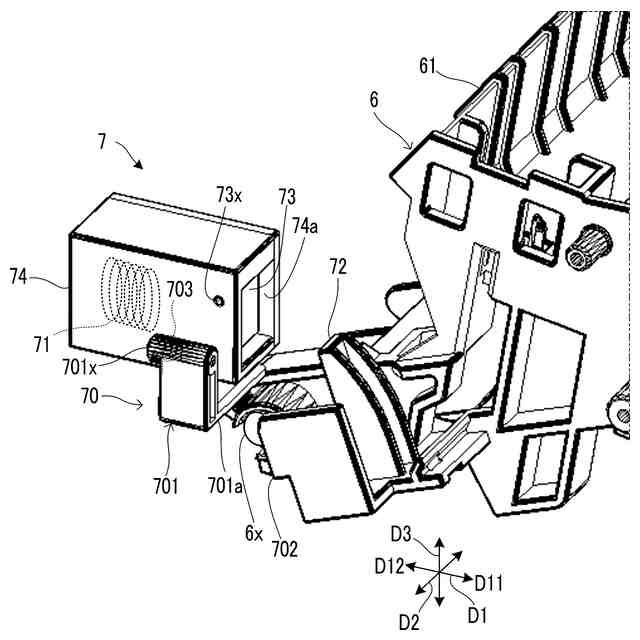

図３は、実施形態に係る画像形成装置における開放状態の感電防止機構の斜視図である。

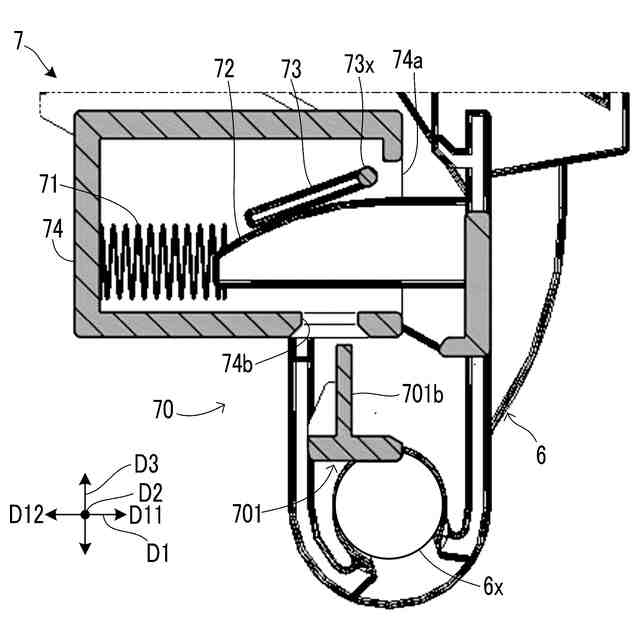

図４は、実施形態に係る画像形成装置における接続状態の感電防止機構の一部断面を含む側面図である。

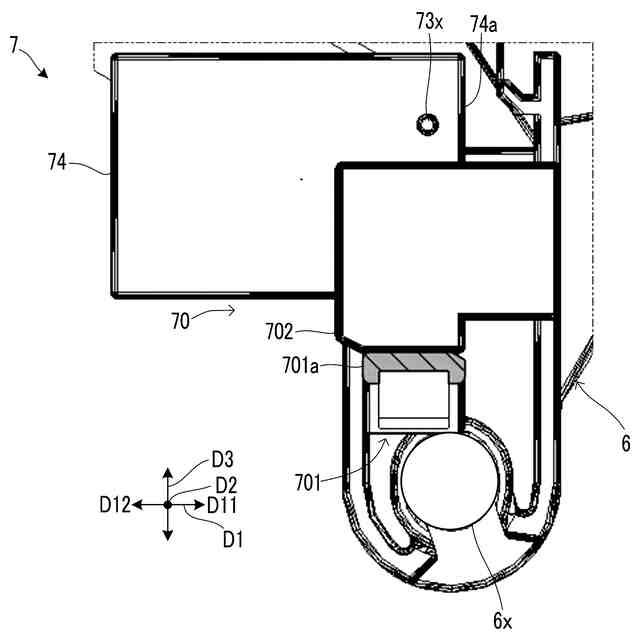

図５は、実施形態に係る画像形成装置における接続状態の感電防止機構の第１面図である。

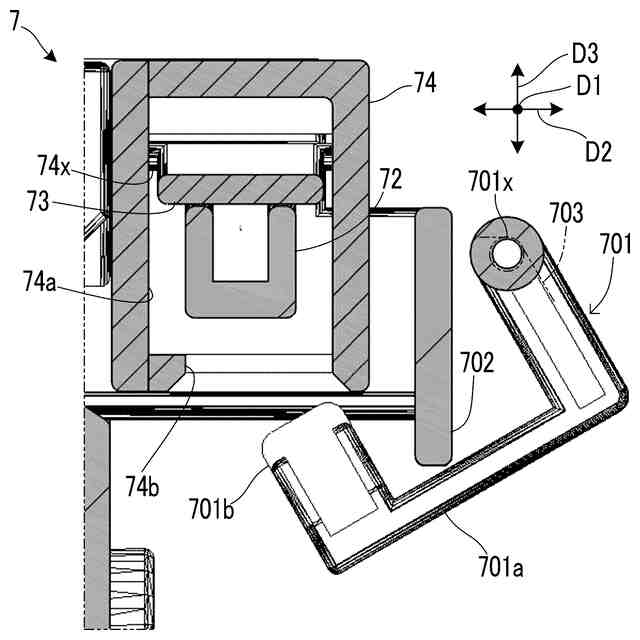

図６は、実施形態に係る画像形成装置における接続状態の感電防止機構の第２面図である。
図７は、実施形態に係る画像形成装置における中間状態の感電防止機構の一部断面を含む側面図である。

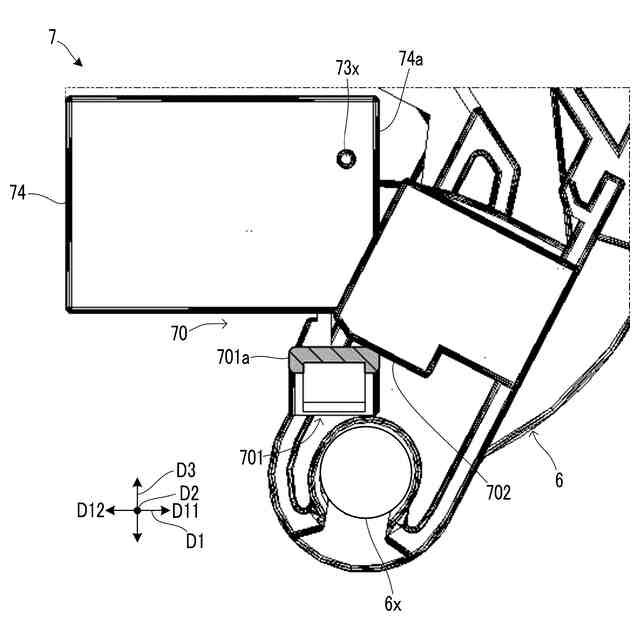

図８は、実施形態に係る画像形成装置における中間状態の感電防止機構の第１面図である。
図９は、実施形態に係る画像形成装置における中間状態の感電防止機構の第２面図である。
図１０は、実施形態に係る画像形成装置における開放状態の感電防止機構の一部断面を含む側面図である。
図１１は、実施形態に係る画像形成装置における開放状態の感電防止機構の第１面図である。

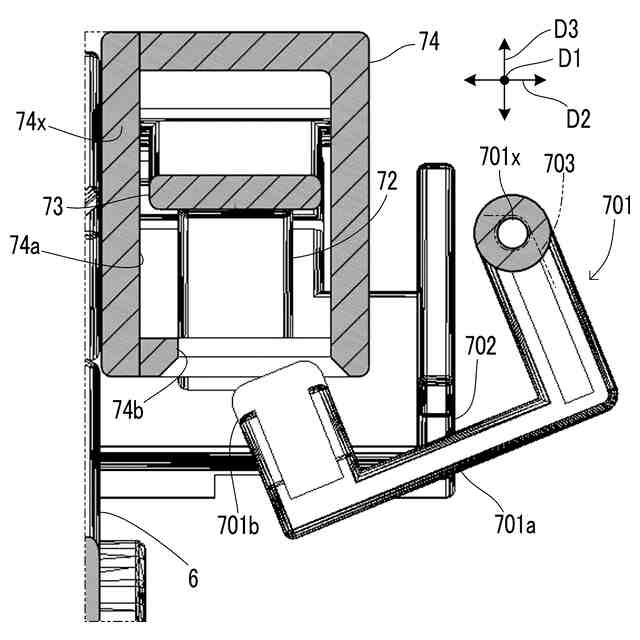

図１２は、実施形態に係る画像形成装置における開放状態の感電防止機構の第２面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
