公開番号2025166646
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070816
出願日2024-04-24
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G03G 21/00 20060101AFI20251029BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナーカートリッジから現像ユニットへのトナーの供給不良を抑制する。
【解決手段】画像形成装置は、画像を現像剤により現像する現像ユニットと、現像ユニットに供給する現像剤を収容するカートリッジと現像ユニットとを収容する、回転可能に支持されたロータリと、ロータリを回転させる駆動部と、駆動部を制御する制御部とを有する。制御部は、現像ユニットによる画像の現像が行われていない期間に、駆動部を制御してロータリの回転の加速および減速を少なくとも2回実行する。
【選択図】図9
特許請求の範囲【請求項１】
第一現像剤を収容する第一カートリッジと第二現像剤を収容する第二カートリッジを着脱可能な画像形成装置であって、
前記第一カートリッジから供給される前記第一現像剤を収容する第一収容部と、前記第一収容部に収容された前記第一現像剤を用いて感光体上に形成された静電潜像を現像する第一現像部材と、を備える第一現像ユニットと、
前記第二カートリッジから供給される前記第二現像剤を収容する第二収容部と、前記第二収容部に収容された前記第二現像剤を用いて前記感光体上に形成された前記静電潜像を現像する第二現像部材と、を備える第二現像ユニットと、
前記第一現像ユニットと、前記第二現像ユニットを備え、回転可能なロータリと、
前記ロータリが回転するよう前記ロータリを駆動する駆動部と、
前記駆動部を制御する制御部と、
を有し、
前記第一カートリッジにある前記第一現像剤は、前記第一カートリッジに形成された第一排出開口から前記第一収容部に形成された第一受け入れ開口へ排出されることで前記第一収容部に供給され、
前記ロータリは、前記第一排出開口から前記第一受け入れ開口へ向かう向きが鉛直方向下向き成分を有する第一補給姿勢と、前記第一現像部材が前記感光体に現像可能な姿勢である第一現像姿勢と、を取り、
前記制御部は、前記ロータリが前記第一補給姿勢から前記第一現像姿勢まで回転するまでの期間において、前記ロータリが加速した後に減速する加減速動作を少なくとも２回以上行われるよう前記駆動部を制御する、
ことを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の画像形成装置であって、
前記ロータリの回転の加速および減速は、第１の回転方向と、前記第１の回転方向とは異なる第２の回転方向とへ、交互に繰り返し行われる
ことを特徴とする画像形成装置。
【請求項３】
請求項１に記載の画像形成装置であって、
前記ロータリの回転の加速および減速は、前記第一補給姿勢で開始される
ことを特徴とする画像形成装置。
【請求項４】
請求項３に記載の画像形成装置であって、
前記ロータリの回転の加速および減速は、前記第一補給姿勢で開始される前に、前記第一補給姿勢とは異なる第二補給姿勢で開始される
ことを特徴とする画像形成装置。
【請求項５】
請求項４に記載の画像形成装置であって、
前記第二補給姿勢は、前記第一補給姿勢から前記ロータリを９０度ずつ回転させて複数通りの姿勢を含む
ことを特徴とする画像形成装置。
【請求項６】
請求項１に記載の画像形成装置であって、
前記ロータリの回転の加速および減速の加速度の絶対値は、画像形成時の前記ロータリの加速および減速の加速度の絶対値よりも大きい
ことを特徴とする画像形成装置。
【請求項７】
画像を現像剤により現像する現像ユニットと、
前記現像ユニットに供給する現像剤を収容するカートリッジと前記現像ユニットとを収容する、回転可能に支持されたロータリと、
前記ロータリに対して当接離間可能でロータリに振動を加える加振部と、
前記加振部の振動を制御する制御部とを有し、
前記制御部は、前記現像ユニットによる画像の現像が行われていない期間に、前記加振部を制御して前記ロータリに振動を加える
ことを特徴とする画像形成装置。
【請求項８】
請求項７に記載の画像形成装置であって、
前記加振部は、前記現像ユニットにより現像される画像が形成される感光ドラムから前記ロータリを離間させるカムであり、前記カムの回転により前記ロータリを振動させる
ことを特徴とする画像形成装置。
【請求項９】
請求項７に記載の画像形成装置であって、
前記加振部は前記ロータリに接する振動アクチュエータである
ことを特徴とする画像形成装置。
【請求項１０】
請求項１または７に記載の画像形成装置であって、
前記現像ユニットは前記カートリッジから供給される前記現像剤を受け入れる開口部を有しており、前記開口部には、前記現像ユニットから前記カートリッジへ前記現像剤が移動することを防止する封止部材を有する
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、トナー容器と現像容器を有する複数の現像ユニットを備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。ロータリの回転によって現像ユニットが所定の角度に傾いた際にトナー容器から現像容器にトナーが落下し、所定量のトナーが現像容器へと供給されるように構成されている画像形成装置が記載されている。
【０００３】
このようなロータリ式現像方式を備えた画像形成装置にあっては、フルカラーの画像を形成する際には、各色の１ページ分の画像を現像する毎にロータリが所定角度ずつ回転して多重転写が実行される。そのため１ページのカラー画像を形成するまでロータリが１回転し、その途中の所定の回転範囲でトナー容器からトナーが現像容器に供給される。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－００８７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、トナー容器が長期間放置されると、容器内のトナーが容器の壁面に付着したり、トナー同士が付着したりして、現像容器に供給されにくくなる場合がある。これらのトナー付着は通常の画像形成中の動作では解消できない場合があり、特に高温多湿の環境においてはトナーの付着が発生しやすくなる。トナーの付着が発生すると、トナー容器内のトナーが現像容器に供給されずに残った状態でトナー容器の交換が行われてしまい無駄なトナーが発生してしまう。これに対し、トナー容器内にトナーを攪拌するための攪拌部材を設けることでトナーの付着をほぐすことが可能となるが、トナー容器を含む画像形成装置を構成する部品点数が多く、複雑な構成になってしまう。したがって、画像形成装置の部品点数の削減、小型化及びコストダウンを実現するために攪拌部材なしでのトナーの付着を抑制し、トナーを無駄にしないことが望ましい。
【０００６】
本発明は上記従来例に鑑みて成されたもので、トナー容器から現像容器へトナーを供給するトナー補給方式の画像形成装置において、攪拌部材なしでトナーの付着を抑制し、トナー容器内のトナーを無駄なく消費することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明の一側面によれば、第一現像剤を収容する第一カートリッジと第二現像剤を収容する第二カートリッジを着脱可能な画像形成装置であって、
前記第一カートリッジから供給される前記第一現像剤を収容する第一収容部と、前記第一収容部に収容された前記第一現像剤を用いて感光体上に形成された静電潜像を現像する第一現像部材と、を備える第一現像ユニットと、
前記第二カートリッジから供給される前記第二現像剤を収容する第二収容部と、前記第二収容部に収容された前記第二現像剤を用いて前記感光体上に形成された前記静電潜像を現像する第二現像部材と、を備える第二現像ユニットと、
前記第一現像ユニットと、前記第二現像ユニットを備え、回転可能なロータリと、
前記ロータリが回転するよう前記ロータリを駆動する駆動部と、
前記駆動部を制御する制御部と、
を有し、
前記第一カートリッジにある前記第一現像剤は、前記第一カートリッジに形成された第一排出開口から前記第一収容部に形成された第一受け入れ開口へ排出されることで前記第一収容部に供給され、
前記ロータリは、前記第一排出開口から前記第一受け入れ開口へ向かう向きが鉛直方向下向き成分を有する第一補給姿勢と、前記第一現像部材が前記感光体に現像可能な姿勢である第一現像姿勢と、を取り、
前記制御部は、前記ロータリが前記第一補給姿勢から前記第一現像姿勢まで回転するまでの期間において、前記ロータリが加速した後に減速する加減速動作を少なくとも２回以上行われるよう前記駆動部を制御する、
ことを特徴とする画像形成装置が提供される。
【０００８】
本発明の他の側面によれば、画像を現像剤により現像する現像ユニットと、
前記現像ユニットに供給する現像剤を収容するカートリッジと前記現像ユニットとを収容する、回転可能に支持されたロータリと、
前記ロータリに対して当接離間可能でロータリに振動を加える加振部と、
前記加振部の振動を制御する制御部とを有し、
前記制御部は、前記現像ユニットによる画像の現像が行われていない期間に、前記加振部を制御して前記ロータリに振動を加える
ことを特徴とする画像形成装置が提供される。
【発明の効果】
【０００９】
本発明によれば攪拌部材なしで画像形成装置内のトナー塊をほぐすことができ、トナー容器内のトナーを無駄なく消費することが可能となる。
【図面の簡単な説明】
【００１０】

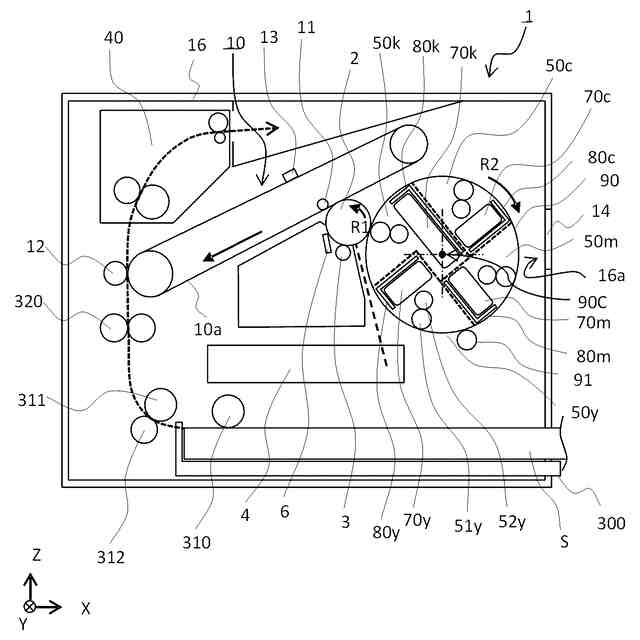

実施形態１に係る画像形成装置の概略構成を示す模式断面図
実施形態１に係るロータリ本体とその周辺部材の模式断面図

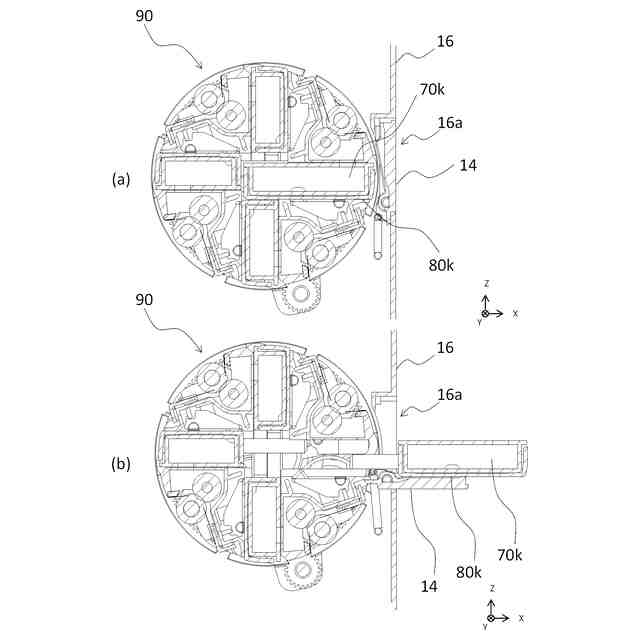

実施形態１に係るトナーカートリッジのロータリ本体９０からの着脱について説明する模式断面図

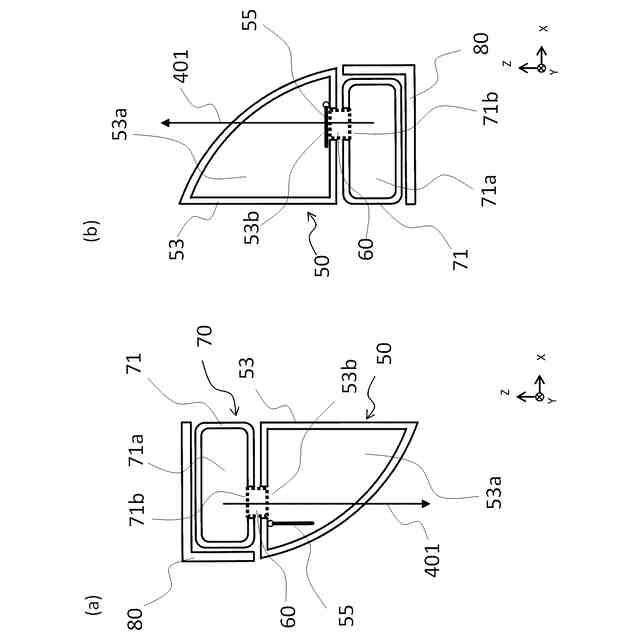

実施形態１に係る現像ユニット、トナーカートリッジ及びトレイの模式断面図

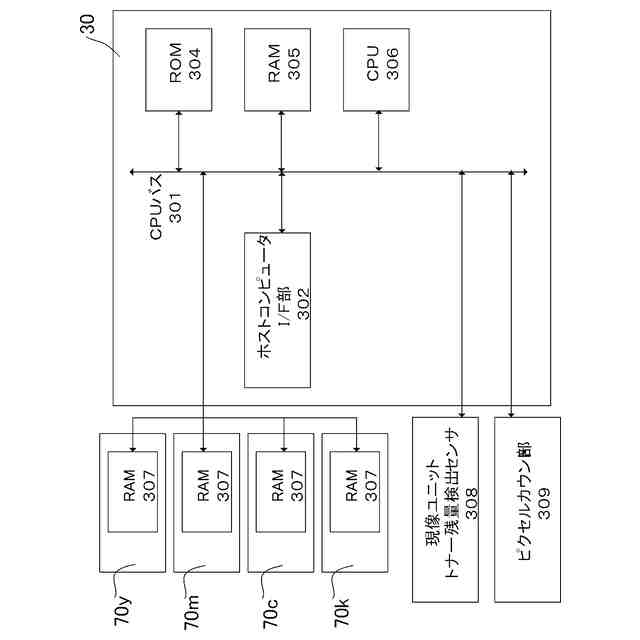

実施形態１に係る制御部を示す図

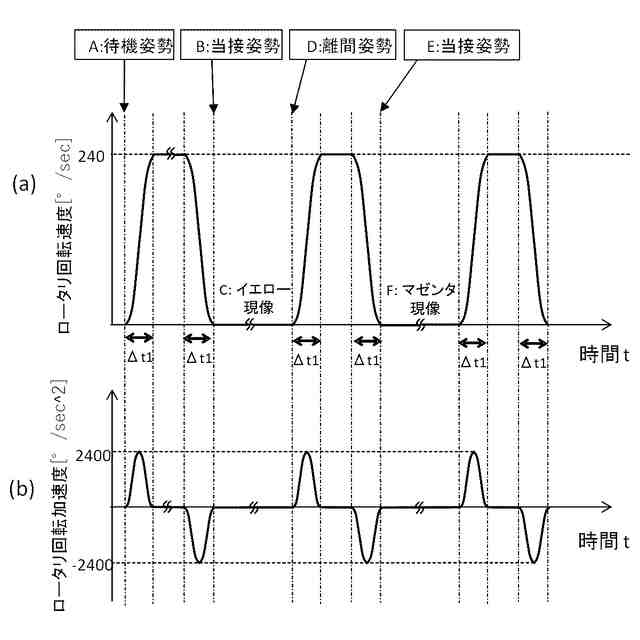

実施形態１に係る画像形成時のロータリ回転制御の流れを示す図

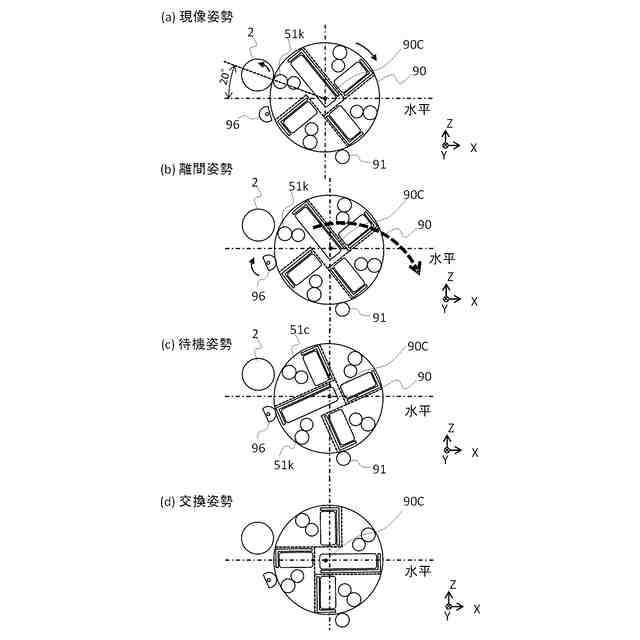

実施形態１に係る画像形成時のトナー補給タイミングでのトナーカートリッジ姿勢を示す模式図
実施形態１に係るロータリ加減速動作モードにおけるロータリ回転制御の流れを示す図

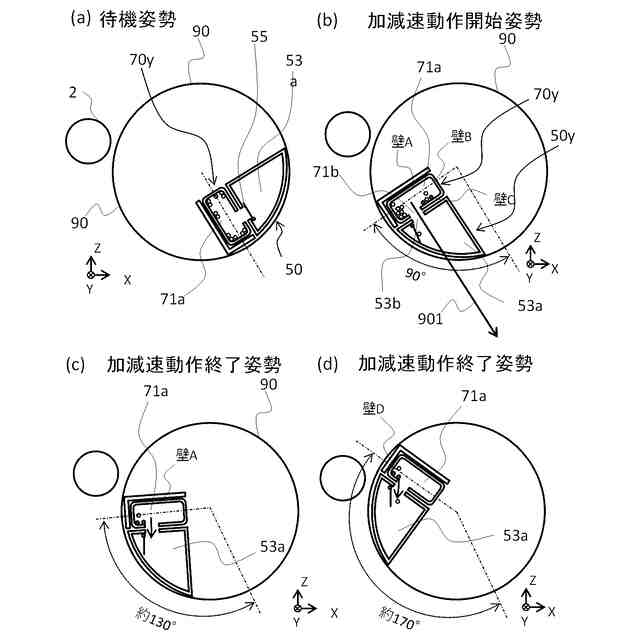

実施形態１に係るロータリ動作モードにおけるトナーカートリッジ姿勢を示す模式図
実施形態２に係るロータリ動作モードにおけるロータリ回転制御の流れを示す図
実施形態２に係るロータリ動作モードにおけるトナーカートリッジ姿勢を示す模式図
実施形態３に係るロータリ動作モードにおけるロータリ回転制御の流れを示す図
実施形態４に係るロータリ動作モードにおけるロータリ回転制御の流れを示す図
実施形態４の変形例に係るロータリ動作モードにおけるロータリ回転と振動アクチュエータの制御の流れを示す図
制御部の構成を示すブロック図
トレイ挿抜の機構を示す図
ロータリの加減速のための制御手順を示すフローチャート
【発明を実施するための形態】
（【００１１】以降は省略されています）
