公開番号2025166379
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070366
出願日2024-04-24
発明の名称車両下部構造
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類B62D 25/20 20060101AFI20251029BHJP(鉄道以外の路面車両)
要約【課題】車両における重量の増大及び製造コストの増大を抑制しつつ、アンカー部材に入力される荷重に対する剛性を向上できる車両下部構造を得る。

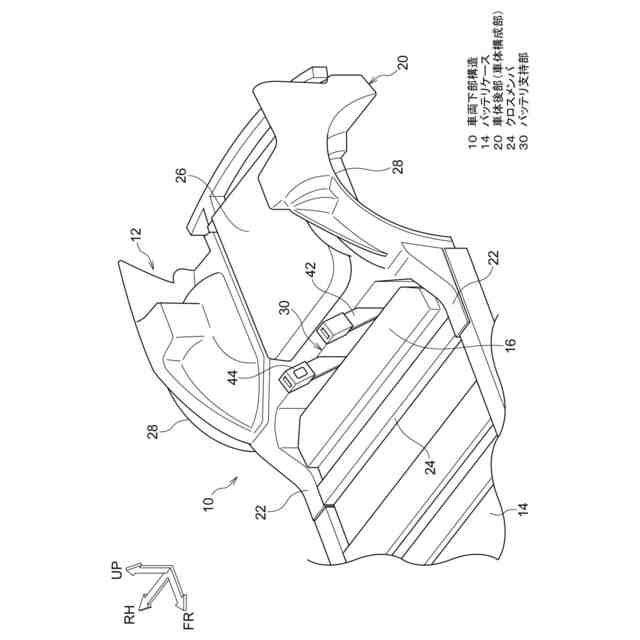

【解決手段】バッテリを収容し、車両12の下部に配置されたバッテリケース14と、金属の鋳造品であり、バッテリケース14を支持するバッテリ支持部30を有する車体構成部20と、バッテリ支持部30の車両上方側に取り付けられたアンカー部材40と、を備えた車両下部構造10とする。
【選択図】図2
特許請求の範囲【請求項１】
バッテリを収容し、車両の下部に配置されたバッテリケースと、
金属の鋳造品であり、前記バッテリケースを支持するバッテリ支持部を有する車体構成部と、
前記バッテリ支持部の車両上方側に取り付けられたアンカー部材と、
を備えた車両下部構造。
続きを表示（約 480 文字）【請求項２】

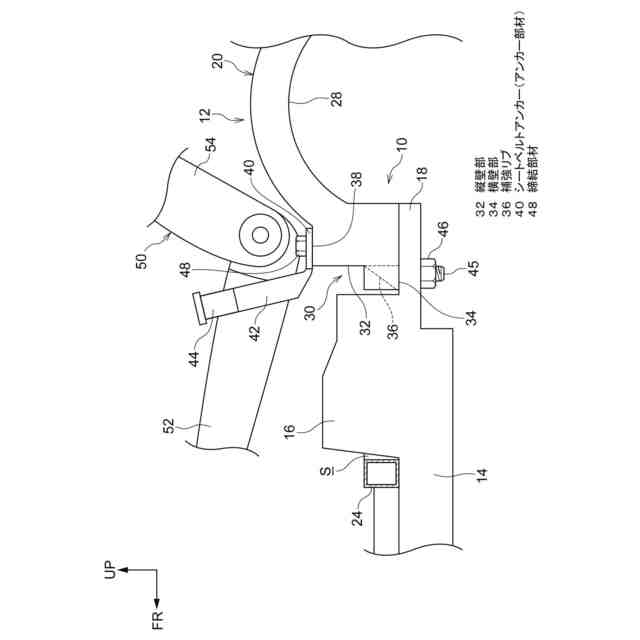

前記バッテリ支持部は、側面視で、鉛直方向に延在する縦壁部と、前記縦壁部の下端部から水平方向に延在し、前記バッテリケースが取り付けられた横壁部と、前記縦壁部と前記横壁部との間を連結し、前記縦壁部と前記横壁部とを補強する補強リブと、を含んで構成されている請求項１に記載の車両下部構造。
【請求項３】
前記車体構成部は、前記バッテリ支持部から離隔して車幅方向に延在するクロスメンバを有しており、
側面視で、前記クロスメンバと前記バッテリ支持部と前記バッテリケースとでラーメン構造が形成されている請求項２に記載の車両下部構造。
【請求項４】
前記アンカー部材は、締結部材によって前記バッテリ支持部の車両上方側に取り付けられている請求項１～請求項３の何れか１項に記載の車両下部構造。
【請求項５】
前記アンカー部材が、シートベルトアンカーである請求項４に記載の車両下部構造。
【請求項６】
前記シートベルトアンカーは、後席のシートベルト用である請求項５に記載の車両下部構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両下部構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
シートベルトからシートベルトアンカーに入力される引張荷重に対する剛性を高めるために、シートベルトアンカーを取り付ける部分に補強部材を設けた構成は、従来から知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５６０８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、シートベルトアンカー等のアンカー部材を取り付ける部分に、剛性を高めるための補強部材を設けると、車両において、重量の増大及び製造コストの増大を招いてしまう。
【０００５】
そこで、本発明は、車両における重量の増大及び製造コストの増大を抑制しつつ、アンカー部材に入力される荷重に対する剛性を向上できる車両下部構造を得ることを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、本発明に係る第１の態様の車両下部構造は、バッテリを収容し、車両の下部に配置されたバッテリケースと、金属の鋳造品であり、前記バッテリケースを支持するバッテリ支持部を有する車体構成部と、前記バッテリ支持部の車両上方側に取り付けられたアンカー部材と、を備えている。
【０００７】
第１の態様の発明によれば、バッテリを収容したバッテリケースが、車両の下部に配置されており、金属の鋳造品である車体構成部が、バッテリケースを支持するバッテリ支持部を有している。そして、バッテリ支持部の車両上方側には、アンカー部材が取り付けられている。ここで、バッテリを収容したバッテリケースは重量物であるため、バッテリ支持部には、常に車両下方側へ向かう荷重が作用している。
【０００８】
したがって、アンカー部材に、例えば車両前方側へ向かう荷重が入力され、そのアンカー部材を介してバッテリ支持部に車両前方側へ向かう荷重が伝達されても、バッテリ支持部は、その荷重に対して耐え易くなる。つまり、本発明によれば、車両における重量の増大及び製造コストの増大を抑制しつつ、アンカー部材に入力される荷重に対する剛性が向上される。
【０００９】

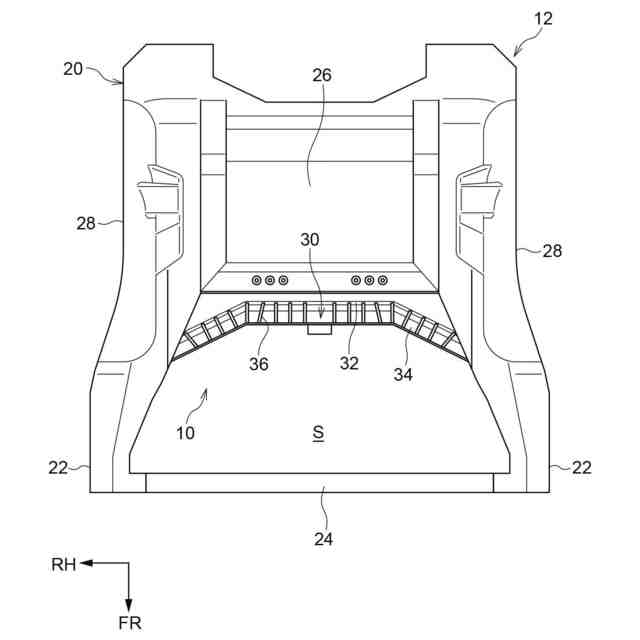

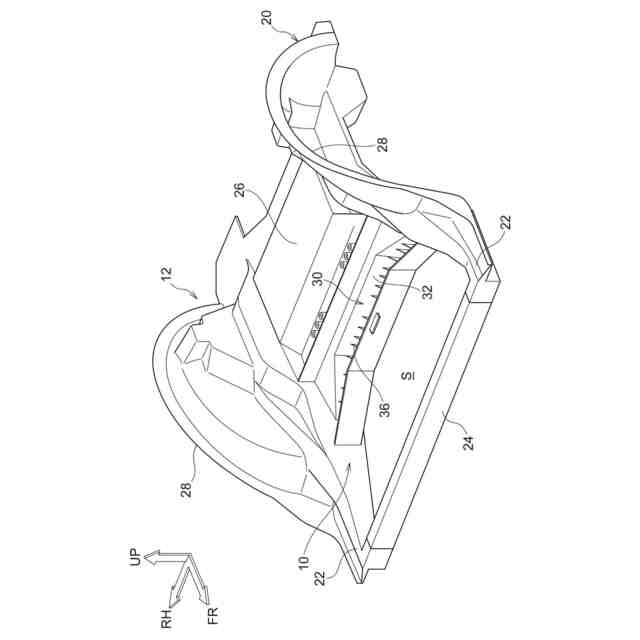

また、本発明に係る第２の態様の車両下部構造は、第１の態様の車両下部構造であって、前記バッテリ支持部は、側面視で、鉛直方向に延在する縦壁部と、前記縦壁部の下端部から水平方向に延在し、前記バッテリケースが取り付けられた横壁部と、前記縦壁部と前記横壁部との間を連結し、前記縦壁部と前記横壁部とを補強する補強リブと、を含んで構成されている。
【００１０】
第２の態様の発明によれば、バッテリ支持部が、側面視で、鉛直方向に延在する縦壁部と、縦壁部の下端部から水平方向に延在し、バッテリケースが取り付けられた横壁部と、縦壁部と横壁部との間を連結し、縦壁部と横壁部とを補強する補強リブと、を含んで構成されている。したがって、バッテリ支持部の剛性が向上される。
（【００１１】以降は省略されています）
