公開番号2025166371
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070349
出願日2024-04-24
発明の名称走査光学装置及び画像形成装置
出願人キヤノン株式会社
代理人個人,個人
主分類G02B 26/10 20060101AFI20251029BHJP(光学)
要約【課題】複数のレーザ支持体を位置調整した後に光学箱に接着固定する構成においても、走査光学装置の小型化を実現すること。

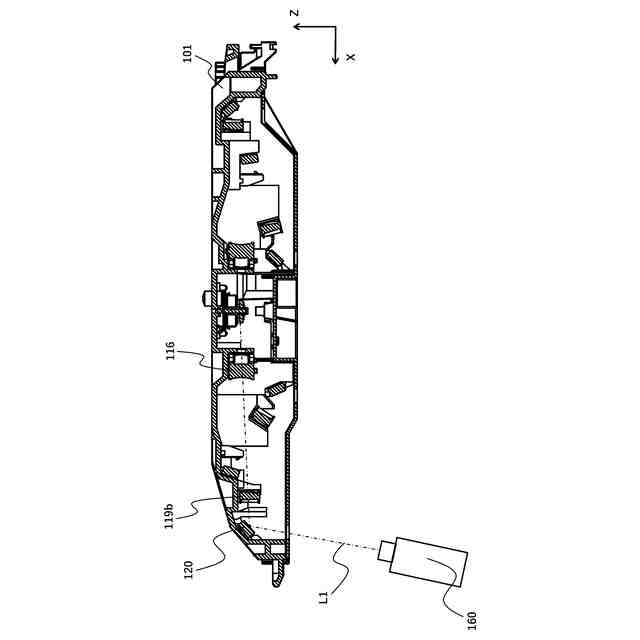

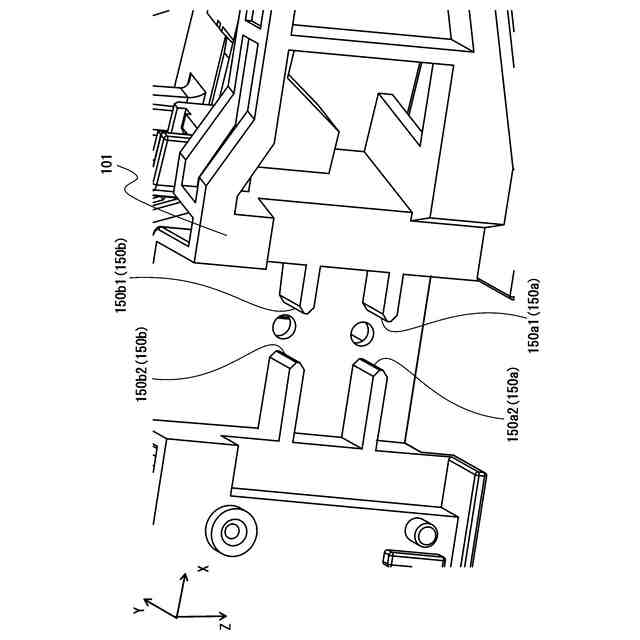

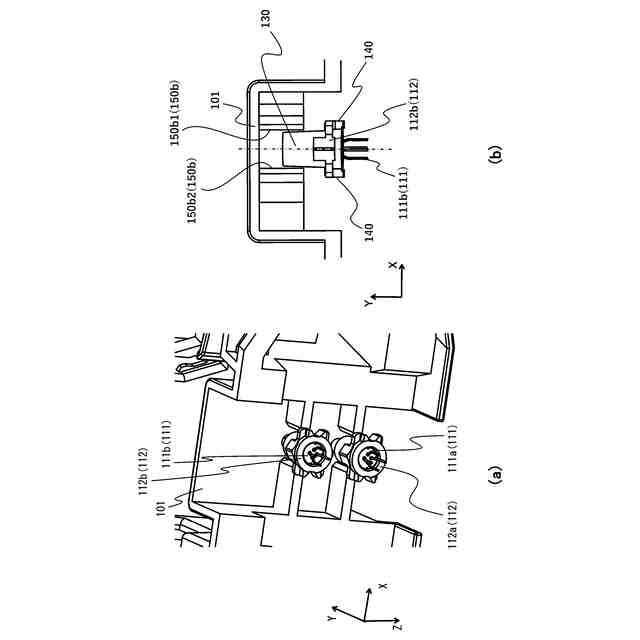

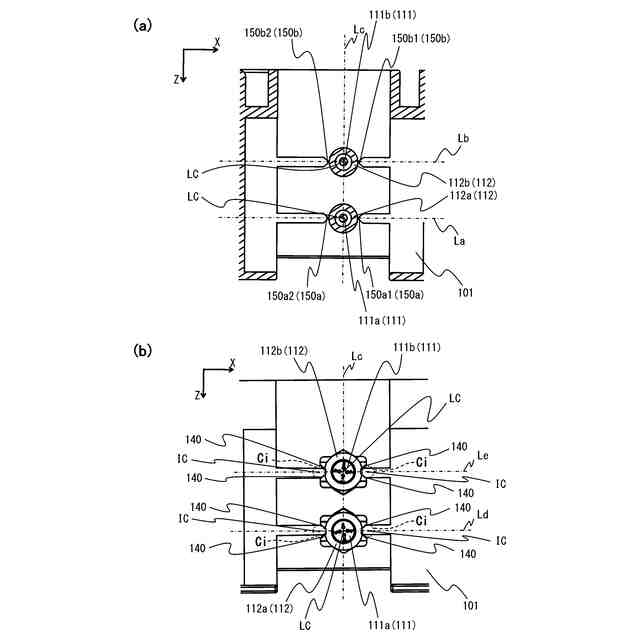

【解決手段】位置が調整された複数のレーザ支持体112a、112bが光学箱101に接着固定された走査光学装置2であって、少なくとも2つ以上のレーザ支持体112a、112bは、隣接するように配列方向(Lc)に配列され、光学箱101は、レーザ支持体112a、112bと接着した接着部150a、150bを有し、接着部150a、150bは、配列方向とは異なる方向(La、Lb)に配置されている。
【選択図】図10
特許請求の範囲【請求項１】
複数の光源と、
複数の前記光源を各々内包する複数の支持部材と、
前記光源から出射された光束を偏向走査する回転多面鏡と、

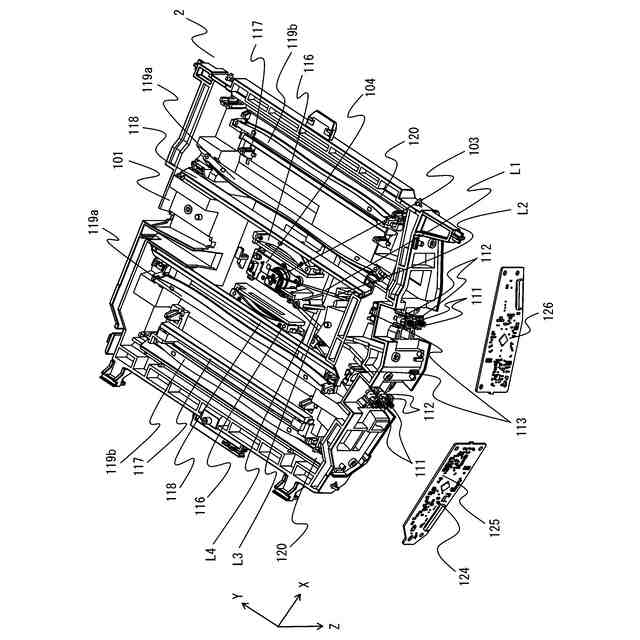

複数の前記支持部材及び前記回転多面鏡を収容する光学箱と、
を備え、位置が調整された複数の前記支持部材が前記光学箱に接着固定された走査光学装置であって、
少なくとも２つ以上の前記支持部材は、隣接するように配列方向に配列され、
前記光学箱は、前記支持部材と接着した接着部を有し、
前記接着部は、前記配列方向とは異なる方向に配置されていることを特徴とする走査光学装置。
続きを表示（約 1,500 文字）【請求項２】
前記接着部は、１つの前記支持部材に対し少なくとも２箇所以上、かつ、前記光源の光軸を中心とした仮想円の円周を等分した位置に設けられており、前記接着部と前記光軸とを結ぶ仮想線が、複数の前記支持部材に対して同一の方向となるように配置されていることを特徴とする請求項１に記載の走査光学装置。
【請求項３】

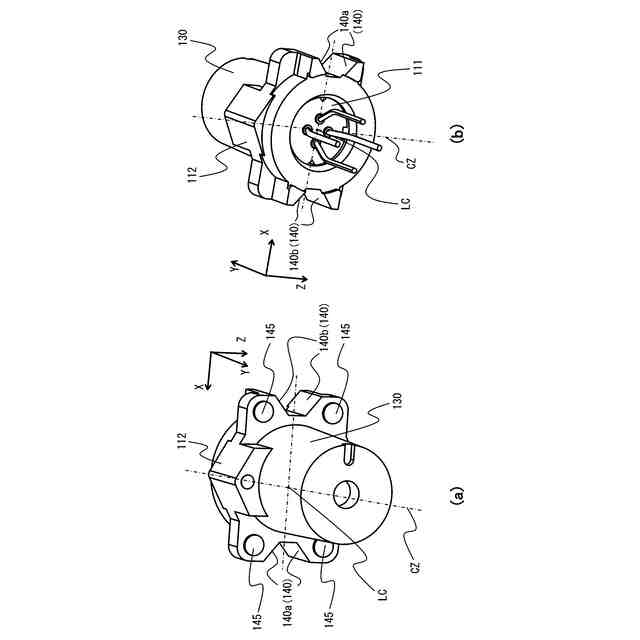

前記支持部材は、位置が調整されたとき把持された保持部を有し、
前記保持部と前記接着部は、前記光源の光軸に対し、略同一方向に配置されていることを特徴とする請求項１に記載の走査光学装置。
【請求項４】
前記保持部は、前記光軸の方向において、前記接着部とは異なる位置に設けられていることを特徴とする請求項３に記載の走査光学装置。
【請求項５】
第１光源と、
第２光源と、
前記第１光源を内包する第１支持部材と、
前記第２光源を内包する第２支持部材と、

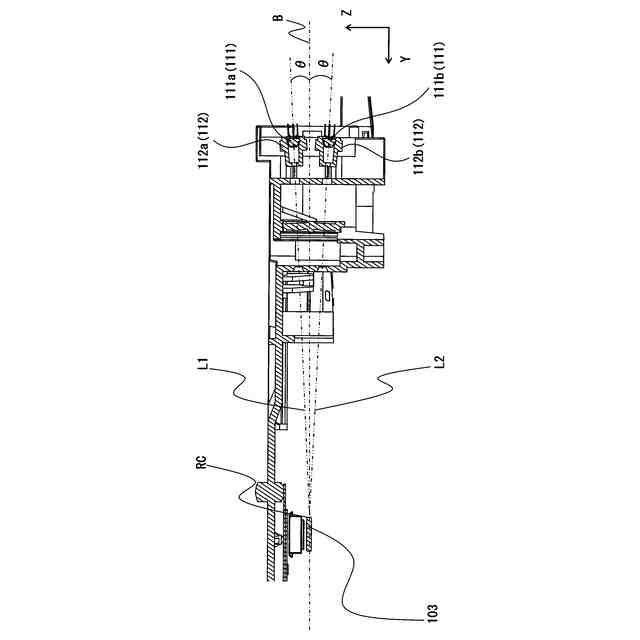

前記第１光源及び前記第２光源から出射された光束を偏向走査する回転多面鏡と、
前記第１支持部材、前記第２支持部材及び前記回転多面鏡を収容する光学箱と、
を備え、位置が調整された前記第１支持部材及び前記第２支持部材が前記光学箱に接着固定された走査光学装置であって、
前記第１支持部材と前記第２支持部材は、隣接するように配列方向に配列され、
前記光学箱は、前記第１支持部材と接着した第１接着部と、前記第２支持部材と接着した第２接着部と、を有し、
前記第１接着部及び前記第２接着部は、前記配列方向とは異なる方向に配列されていることを特徴とする走査光学装置。
【請求項６】
前記第１接着部は、第３接着部と、前記第１光源の光軸を中心とした第１仮想円の円周上で前記第３接着部とは１８０度の位置に設けられた第４接着部と、を有し、
前記第２接着部は、第５接着部と、前記第２光源の光軸を中心とした第２仮想円の円周上で前記第５接着部とは１８０度の位置に設けられた第６接着部と、を有し、
前記第３接着部と前記第４接着部とを結ぶ仮想線を第１仮想線、前記第５接着部と前記第６接着部とを結ぶ仮想線を第２仮想線としたとき、
前記第１仮想線と前記第２仮想線は、同一の方向となるように配置されていることを特徴とする請求項５に記載の走査光学装置。
【請求項７】
前記第１支持部材は、位置が調整されたときに把持部材に把持された第１把持部を有し、
前記第２支持部材は、位置が調整されたときに前記把持部材に把持された第２把持部を有し、
前記第１把持部は、前記第１仮想線と同一の方向に設けられ、
前記第２把持部は、前記第２仮想線と同一の方向に設けられることを特徴とする請求項５に記載の走査光学装置。
【請求項８】
前記第１把持部は、前記第１光源の光軸の方向において、前記第１接着部とは異なる位置に設けられ、
前記第２把持部は、前記第２光源の光軸の方向において、前記第２接着部とは異なる位置に設けられていることを特徴とする請求項７に記載の走査光学装置。
【請求項９】
前記配列方向は、前記回転多面鏡の回転軸方向であることをとする請求項１又は請求項５に記載の走査光学装置。
【請求項１０】
前記配列方向は、前記回転多面鏡の回転軸方向に直交する方向であることをとする請求項１又は請求項５に記載の走査光学装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、走査光学装置及び画像形成装置に関し、複写機やレーザービームプリンタ等の画像形成装置に好適であり、特に、カラー画像形成装置において、複数の光源を並列配置し、調整及び接着固定するように構成した走査光学装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、電子写真技術を用いた画像形成装置に用いられる走査光学装置として、例えば、特許文献１が開示されている。近年、コストダウンや走査光学装置の小型化が求められている。このため、光学部品を光学箱に組付けた状態で、光源を内包した２つのレーザ支持体を所望の光学特性が得られるように位置調整した後に、２つのレーザ支持体の間で光学箱と接着固定する構成を用いた走査光学装置が採用されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１２１３４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来例では、以下のような課題がある。２つのレーザ支持体の間にレーザ支持体と光学箱との接着部を備えることで、レーザ支持体同士の間隔が広がり、それに付随し、レーザ光を出射する光源同士の間隔も広がる。このため、光源と電気的に接続されたレーザ基板が大きくなる。また、回転多面鏡に入射するレーザ光同士の間隔も広がるため、２つのレーザ光が透過する入射系レンズも大きくなる。さらに、それらを収容する光学箱も大きくなり、走査光学装置が大型化する恐れがある。
【０００５】
本発明は、このような状況のもとでなされたもので、複数のレーザ支持体を位置調整した後に光学箱に接着固定する構成においても、走査光学装置の小型化を実現することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明は、以下の構成を備える。
【０００７】
（１）複数の光源と、複数の前記光源を各々内包する複数の支持部材と、前記光源から出射された光束を偏向走査する回転多面鏡と、複数の前記支持部材及び前記回転多面鏡を収容する光学箱と、を備え、位置が調整された複数の前記支持部材が前記光学箱に接着固定された走査光学装置であって、少なくとも２つ以上の前記支持部材は、隣接するように配列方向に配列され、前記光学箱は、前記支持部材と接着した接着部を有し、前記接着部は、前記配列方向とは異なる方向に配置されていることを特徴とする走査光学装置。
【０００８】
（２）第１光源と、第２光源と、前記第１光源を内包する第１支持部材と、前記第２光源を内包する第２支持部材と、前記第１光源及び前記第２光源から出射された光束を偏向走査する回転多面鏡と、前記第１支持部材、前記第２支持部材及び前記回転多面鏡を収容する光学箱と、を備え、位置が調整された前記第１支持部材及び前記第２支持部材が前記光学箱に接着固定された走査光学装置であって、前記第１支持部材と前記第２支持部材は、隣接するように配列方向に配列され、前記光学箱は、前記第１支持部材と接着した第１接着部と、前記第２支持部材と接着した第２接着部と、を有し、前記第１接着部及び前記第２接着部は、前記配列方向とは異なる方向に配列されていることを特徴とする走査光学装置。
【０００９】

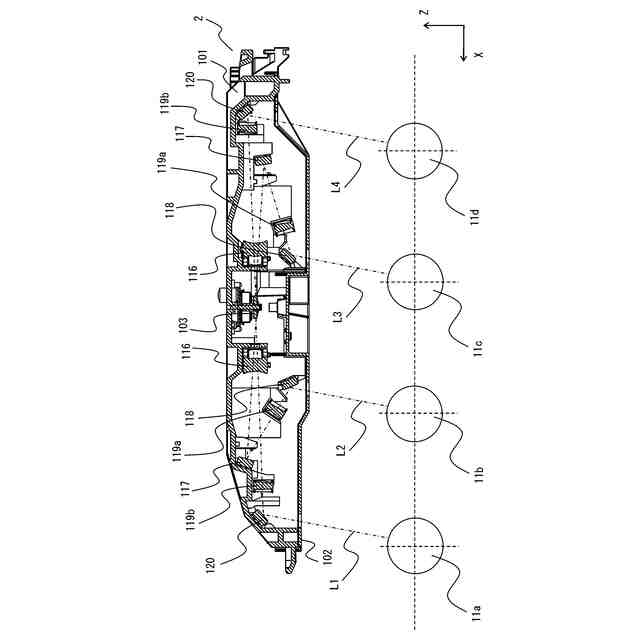

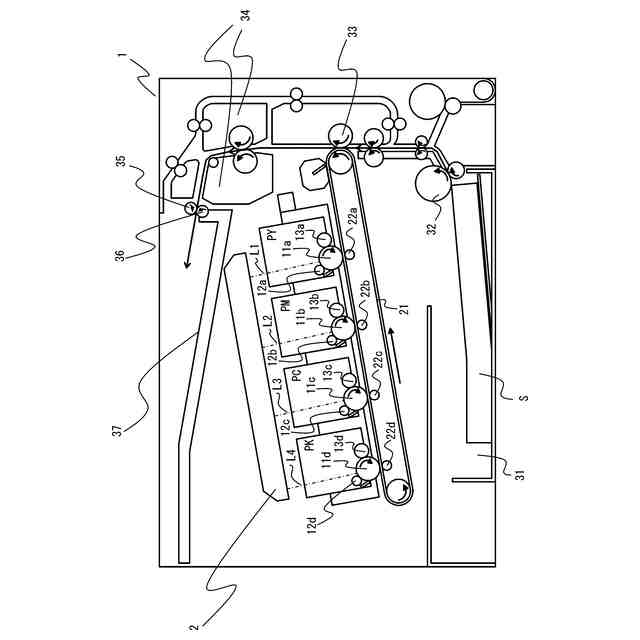

（３）前記（１）又は前記（２）に記載の走査光学装置と、前記走査光学装置により前記光束を走査される複数の像担持体と、前記複数の像担持体に形成された静電潜像を現像する現像手段と、を備えることを特徴とする画像形成装置。
【発明の効果】
【００１０】
本発明によれば、複数のレーザ支持体を位置調整した後に光学箱に接着固定する構成においても、走査光学装置の小型化を実現することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
