公開番号2025166367
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070342
出願日2024-04-24
発明の名称消化システム及び加熱制御方法
出願人メタウォーター株式会社
代理人弁理士法人フィールズ国際特許事務所
主分類C02F 11/04 20060101AFI20251029BHJP(水,廃水,下水または汚泥の処理)
要約【課題】槽内の温度を容易に制御する消化システム及び加熱制御方法を提供する。
【解決手段】汚泥の消化を行う槽と、余剰汚泥を前記槽に供給する第1配管と、第1配管内の余剰汚泥を第1流体によって加熱する第1加熱器と、第1配管に設けられ、第1加熱器を迂回する第1迂回配管と、第1流体を第1加熱器に供給する第2配管と、第2配管に設けられ、第1加熱器を迂回する第2迂回配管と、消化に係る温度に基づいて、第1迂回配管に対する余剰汚泥の供給と、第2迂回配管に対する第1流体の供給とのうちの少なくともいずれかを制御する制御装置と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
汚泥の消化を行う槽と、
余剰汚泥を前記槽に供給する第１配管と、
前記第１配管内の前記余剰汚泥を第１流体によって加熱する第１加熱器と、
前記第１配管に設けられ、前記第１加熱器を迂回する第１迂回配管と、
前記第１流体を前記第１加熱器に供給する第２配管と、
前記第２配管に設けられ、前記第１加熱器を迂回する第２迂回配管と、
前記消化に係る温度に基づいて、前記第１迂回配管に対する前記余剰汚泥の供給と、前記第２迂回配管に対する前記第１流体の供給とのうちの少なくともいずれかを制御する制御装置と、を備える、消化システム。
続きを表示（約 750 文字）【請求項２】
さらに、初沈汚泥を前記槽に供給する第３配管と、
前記第３配管内の前記初沈汚泥を第２流体によって加熱する第２加熱器と、
前記第３配管に設けられ、前記第２加熱器を迂回する第３迂回配管と、
前記第２流体を前記第２加熱器に供給する第４配管と、
前記第４配管に設けられ、前記第２加熱器を迂回する第４迂回配管と、を備え、
前記制御装置は、前記消化に係る温度に基づいて、前記第３迂回配管に対する前記初沈汚泥の供給と、前記第４迂回配管に対する前記第２流体の供給とのうちの少なくともいずれかを制御する、請求項１に記載の消化システム。
【請求項３】
さらに、前記第１加熱器によって加熱された前記余剰汚泥と前記第２加熱器によって加熱された前記初沈汚泥とのうちの少なくともいずれかの汚泥を第３流体によって冷却する冷却器を備え、
前記制御装置は、前記消化に係る温度に基づいて、前記冷却器による前記少なくともいずれかの汚泥の冷却を制御する、請求項２に記載の消化システム。
【請求項４】
汚泥の消化を行う槽と、余剰汚泥を前記槽に供給する第１配管と、前記第１配管内の前記余剰汚泥を第１流体によって加熱する第１加熱器と、前記第１配管に設けられ、前記第１加熱器を迂回する第１迂回配管と、前記第１流体を前記第１加熱器に供給する第２配管と、前記第２配管に設けられ、前記第１加熱器を迂回する第２迂回配管と、を備える消化システムにおける加熱制御方法であって、
前記消化に係る温度に基づいて、前記第１迂回配管に対する前記余剰汚泥の供給と、前記第２迂回配管に対する前記第１流体の供給とのうちの少なくともいずれかを制御する、加熱制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、消化システム及び加熱制御方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
被処理物（例えば、初沈汚泥や余剰汚泥に含まれる有機物）を消化する槽（以下、消化槽とも呼ぶ）を有する消化システムにおいて、槽内の温度を適温に維持することにより、被処理物の効率的な消化を実現する技術が提案されている（特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１１―５１６２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような消化システムでは、例えば、槽内の温度が適温に維持されるように、槽内の温度を容易に制御することが望まれている。
【課題を解決するための手段】
【０００５】
本開示における消化システムは、汚泥の消化を行う槽と、前記余剰汚泥を前記槽に供給する第１配管と、前記第１配管内の前記余剰汚泥を第１流体によって加熱する第１加熱器と、前記第１配管に設けられ、前記第１加熱器を迂回する第１迂回配管と、前記第１流体を前記第１加熱器に供給する第２配管と、前記第２配管に設けられ、前記第１加熱器を迂回する第２迂回配管と、前記消化に係る温度に基づいて、前記第１迂回配管に対する前記余剰汚泥の供給と、前記第２迂回配管に対する前記第１流体の供給とのうちの少なくともいずれかを制御する制御装置と、を備える。
【発明の効果】
【０００６】
本開示における消化システム及び加熱制御方法によれば、槽内の温度を容易に制御することが可能になる。
【図面の簡単な説明】
【０００７】
図１は、第１の実施の形態における処理システム１０００の構成について説明する図である。
図２は、第１の実施の形態における温度調整システム１００の構成について説明する図である。
図３は、第１の実施の形態における制御装置２００のハードウエア構成を説明する図である。
図４は、第１の実施の形態における制御装置２００の機能について説明する図である。
図５は、第１の実施の形態における温度制御処理を説明するフローチャート図である。
図６は、第１の変形例における温度調整システム１００の構成について説明する図である。

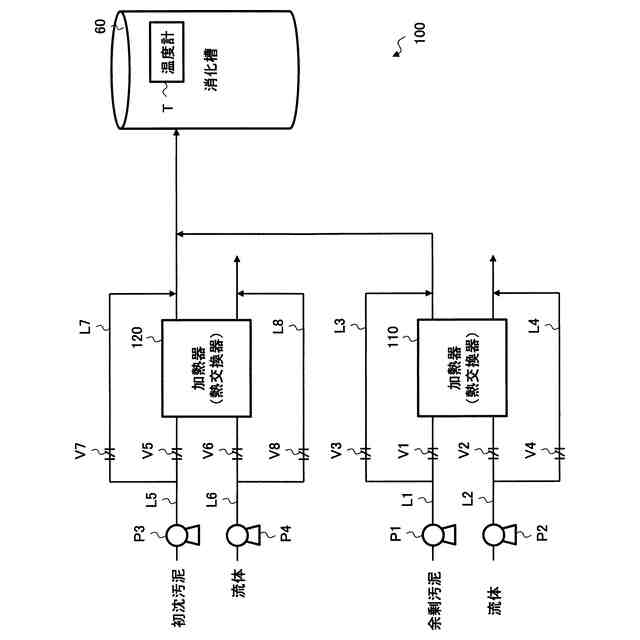

図７は、第２の変形例における温度調整システム１００の構成について説明する図である。

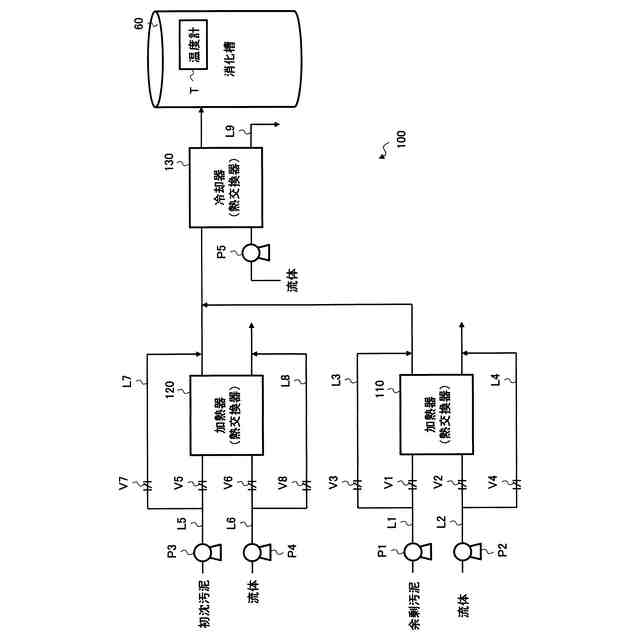

図８は、第３の変形例における温度調整システム１００の構成について説明する図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本開示の実施の形態について説明する。しかしながら、かかる説明は限定的な意味に解釈されるべきではなく、特許請求の範囲に記載の主題を限定するものではない。また、本開示の趣旨及び範囲から逸脱することがなく様々な変更や置換や改変をすることができる。また、異なる実施の形態を適宜組み合わせることができる。
【０００９】
［第１の実施の形態における処理システム１０００］
初めに、第１の実施の形態における処理システム１０００について説明を行う。図１は、第１の実施の形態における処理システム１０００の構成について説明する図である。
【００１０】
本実施の形態における処理システム１０００は、例えば、下水等の液体（以下、被処理水とも呼ぶ）の処理を行う水処理システムである。
（【００１１】以降は省略されています）
