公開番号2025166351
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070298
出願日2024-04-24
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/16 20060101AFI20251029BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【解決手段】画像形成装置であって、感光ドラムと、感光ドラムの表面を露光して表面に静電潜像を形成する露光装置と、静電潜像をトナー像として現像する現像ローラと、現像ローラに供給されるトナーを収容する収容部を備えた収容枠体と、を有する回転可能なロータリと、トナーを収容し、ロータリに着脱可能なトナーカートリッジと、トナー像が感光ドラムから転写された後、感光ドラムに付着した廃トナーを回収する回収部材と、回収部材によって回収された廃トナーを収容する廃トナー収容部と、を有し、廃トナー収容部は、感光ドラムの回転軸線方向に見て、露光装置と少なくとも一部が重なるように配置されている、ことを特徴とする画像形成装置である。
【選択図】図13
特許請求の範囲【請求項１】
画像形成装置であって、
感光ドラムと、
前記感光ドラムの表面を露光して前記表面に静電潜像を形成する露光装置と、
前記静電潜像をトナー像として現像する現像ローラと、前記現像ローラに供給されるトナーを収容する収容部を備えた収容枠体と、を有する回転可能なロータリと、
トナーを収容し、前記ロータリに着脱可能なトナーカートリッジであって、前記収容枠体に対し、装着位置と、前記装着位置から退避した退避位置とに移動可能であり、前記装着位置にある状態で前記収容部にトナーを供給するように構成されたトナーカートリッジと、
前記トナー像が前記感光ドラムから転写された後、前記感光ドラムに付着した廃トナーを回収する回収部材と、
前記回収部材によって回収された廃トナーを収容する廃トナー収容部と、
を有し、
前記廃トナー収容部は、前記感光ドラムの回転軸線方向に見て、前記露光装置と少なくとも一部が重なるように配置されている、
ことを特徴とする画像形成装置。
続きを表示（約 1,700 文字）【請求項２】
前記廃トナー収容部は、前記廃トナーを収容する第１廃トナー収容室と、前記回転軸線方向において前記第１廃トナー収容室と異なる位置に配置され、前記廃トナーを収容する第２廃トナー収容室と、を備え、
前記第１廃トナー収容室及び前記第２廃トナー収容室は、前記回転軸線方向に見て、前記露光装置と少なくとも一部が重なるようにそれぞれ配置され、
前記露光装置は、前記回転軸線方向において、前記第１廃トナー収容室と前記第２廃トナー収容室との間に配置される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記廃トナー収容部は、前記第１廃トナー収容室と前記第２廃トナー収容室とを連結する連結室を有し、
前記連結室は、前記回転軸線方向において前記露光装置にオーバーラップする、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記トナー像が前記感光ドラムから転写される中間転写ユニットを更に有し、
前記ロータリ、前記感光ドラム及び前記回収部材は、重力方向における前記中間転写ユニットと前記露光装置との間の空間に配置される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記中間転写ユニット、前記ロータリ及び前記露光装置は、前記重力方向に見て、少なくとも一部が互いに重なるように配置されている、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記中間転写ユニット、前記ロータリ及び前記露光装置は、前記重力方向及び前記感光ドラムの回転軸線方向の両方に直交する方向に見て、少なくとも一部が互いに重なるように配置されている、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項７】
前記トナーカートリッジが前記装着位置から前記退避位置に移動するように、前記収容枠体に対して移動可能に支持される支持部材を更に有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項８】
駆動源と、
前記駆動源からの駆動力によって駆動されるピニオンギアと、
前記支持部材に設けられ、前記ピニオンギアと噛み合うことで前記支持部材と一体に移動するラックギアと、を更に有する、
ことを特徴とする請求項７に記載の画像形成装置。
【請求項９】
第１感光ドラムと、前記第１感光ドラムに形成された第１静電潜像を第１トナー像として現像する第１現像ユニットと、前記第１トナー像が前記第１感光ドラムから転写された後、前記第１感光ドラムに付着した廃トナーを回収する第１回収部材と、前記第１回収部材によって回収された廃トナーを収容する第１廃トナー収容部と、を備える第１プロセスユニットと、
第２感光ドラムと、前記第２感光ドラムに形成された第２静電潜像を第２トナー像として現像する第２現像ユニットと、前記第２トナー像が前記第２感光ドラムから転写された後、前記第２感光ドラムに付着した廃トナーを回収する第２回収部材と、前記第２回収部材によって回収された廃トナーを収容する第２廃トナー収容部と、を備える第２プロセスユニットと、
前記第１感光ドラム及び前記第２感光ドラムを露光することで前記第１静電潜像及び前記第２静電潜像を形成する露光装置と、
中間転写体と、前記第１トナー像を前記中間転写体に転写する第１転写ローラと、前記第２トナー像を前記中間転写体に転写する第２転写ローラと、を備える中間転写ユニットと、
を有し、
前記第１廃トナー収容部及び前記第２廃トナー収容部は、前記第１感光ドラムの回転軸線方向に見て、前記露光装置と少なくとも一部がそれぞれ重なるように配置されている、
ことを特徴とする画像形成装置。
【請求項１０】
前記中間転写ユニットは、前記第１プロセスユニット、前記第２プロセスユニット及び前記露光装置の上方に配置されている、
ことを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数の現像部材を備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。特許文献１、２には、複数本の現像ローラを備えたロータリと、該ロータリに対してそれぞれ着脱可能な複数のトナーカートリッジ（トナー収容容器）と、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様は、画像形成装置であって、感光ドラムと、前記感光ドラムの表面を露光して前記表面に静電潜像を形成する露光装置と、前記静電潜像をトナー像として現像する現像ローラと、前記現像ローラに供給されるトナーを収容する収容部を備えた収容枠体と、を有する回転可能なロータリと、トナーを収容し、前記ロータリに着脱可能なトナーカートリッジであって、前記収容枠体に対し、装着位置と、前記装着位置から退避した退避位置とに移動可能であり、前記装着位置にある状態で前記収容部にトナーを供給するように構成されたトナーカートリッジと、前記トナー像が前記感光ドラムから転写された後、前記感光ドラムに付着した廃トナーを回収する回収部材と、前記回収部材によって回収された廃トナーを収容する廃トナー収容部と、を有し、前記廃トナー収容部は、前記感光ドラムの回転軸線方向に見て、前記露光装置と少なくとも一部が重なるように配置されている、ことを特徴とする画像形成装置である。
【０００６】
本発明の他の一態様は、第１感光ドラムと、前記第１感光ドラムに形成された第１静電潜像を第１トナー像として現像する第１現像ユニットと、前記第１トナー像が前記第１感光ドラムから転写された後、前記第１感光ドラムに付着した廃トナーを回収する第１回収部材と、前記第１回収部材によって回収された廃トナーを収容する第１廃トナー収容部と、を備える第１プロセスユニットと、第２感光ドラムと、前記第２感光ドラムに形成された第２静電潜像を第２トナー像として現像する第２現像ユニットと、前記第２トナー像が前記第２感光ドラムから転写された後、前記第２感光ドラムに付着した廃トナーを回収する第２回収部材と、前記第２回収部材によって回収された廃トナーを収容する第２廃トナー収容部と、を備える第２プロセスユニットと、前記第１感光ドラム及び前記第２感光ドラムを露光することで前記第１静電潜像及び前記第２静電潜像を形成する露光装置と、中間転写体と、前記第１トナー像を前記中間転写体に転写する第１転写ローラと、前記第２トナー像を前記中間転写体に転写する第２転写ローラと、を備える中間転写ユニットと、を有し、前記第１廃トナー収容部及び前記第２廃トナー収容部は、前記第１感光ドラムの回転軸線方向に見て、前記露光装置と少なくとも一部がそれぞれ重なるように配置されている、ことを特徴とする画像形成装置である。
【発明の効果】
【０００７】
本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】

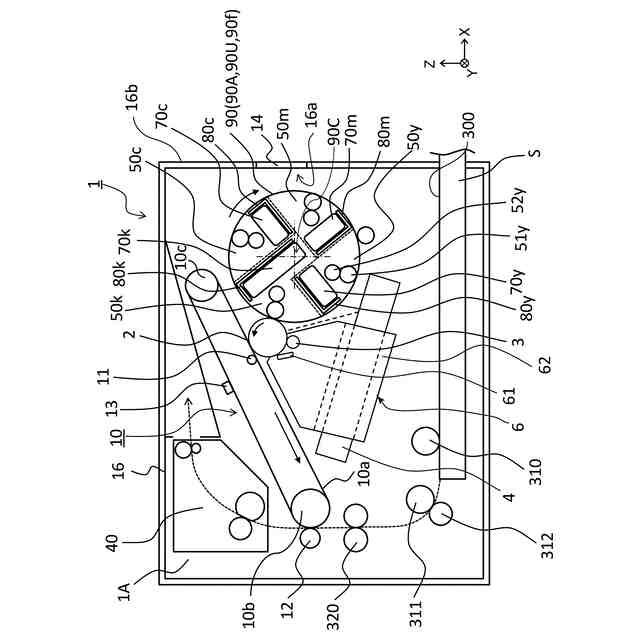

実施例１に係る画像形成装置の概略図。

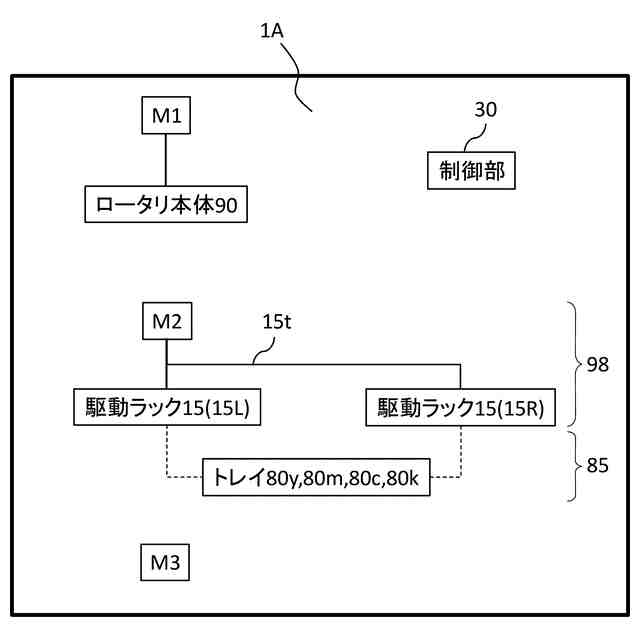

実施例１に係る画像形成装置の構成図。

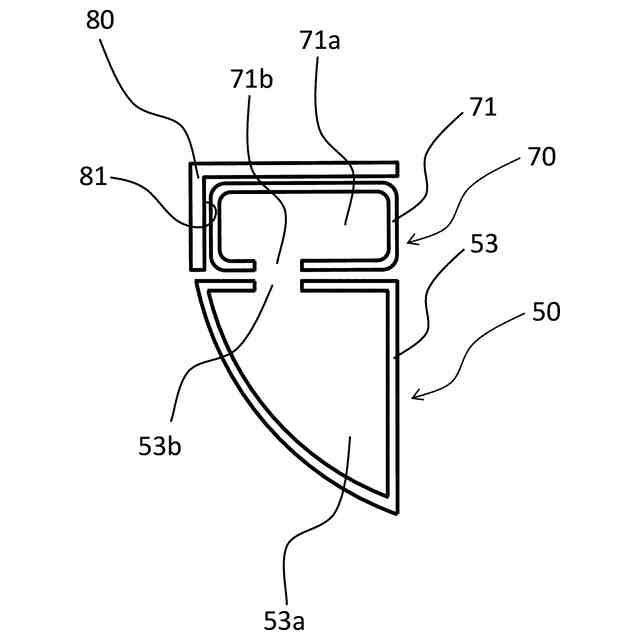

実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。

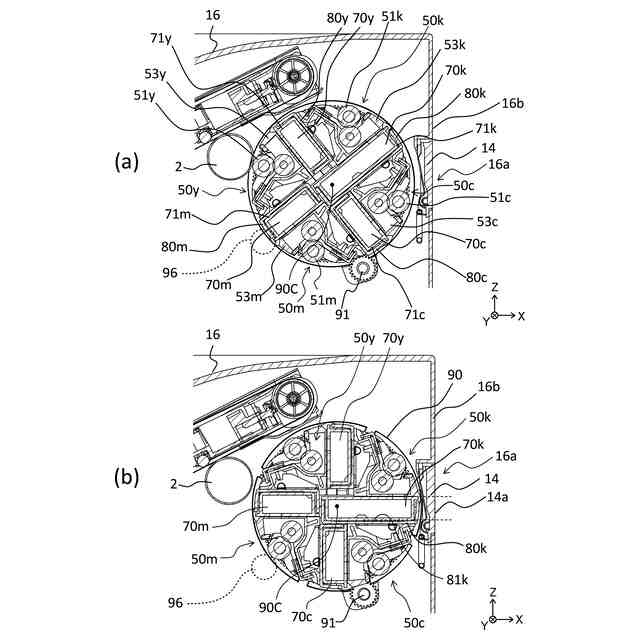

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

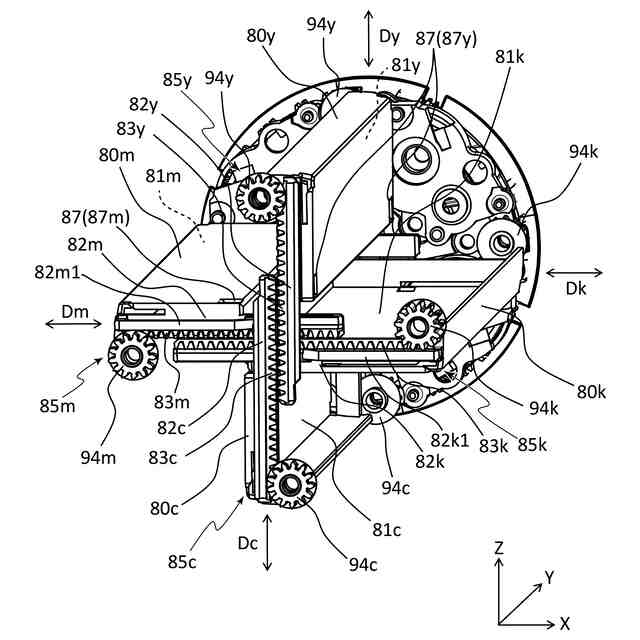

実施例１に係るロータリ本体の斜視図。

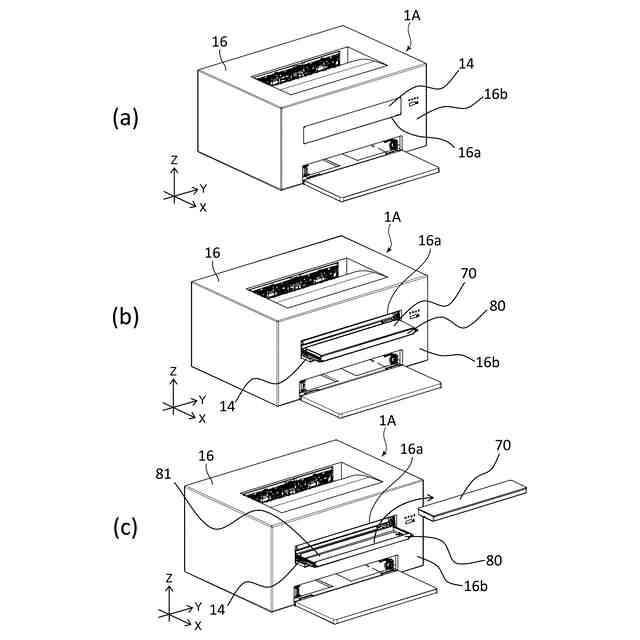

実施例１に係る画像形成装置の斜視図（ａ～ｃ）。

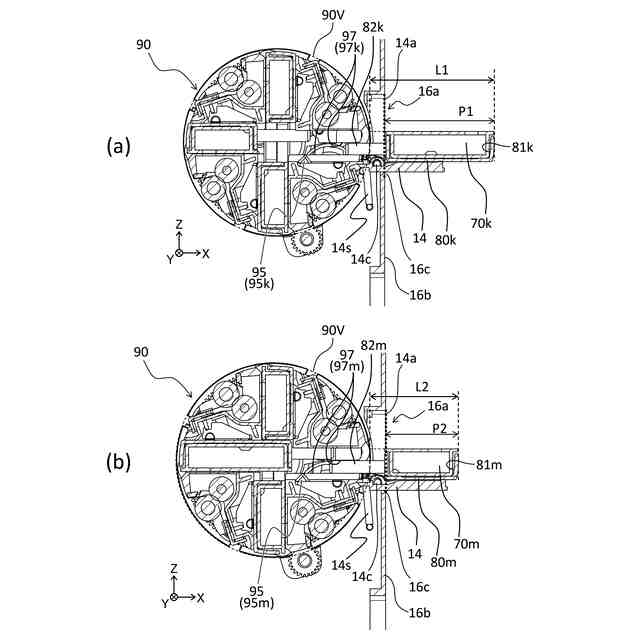

実施例１に係る画像形成装置の断面図（ａ、ｂ）。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。

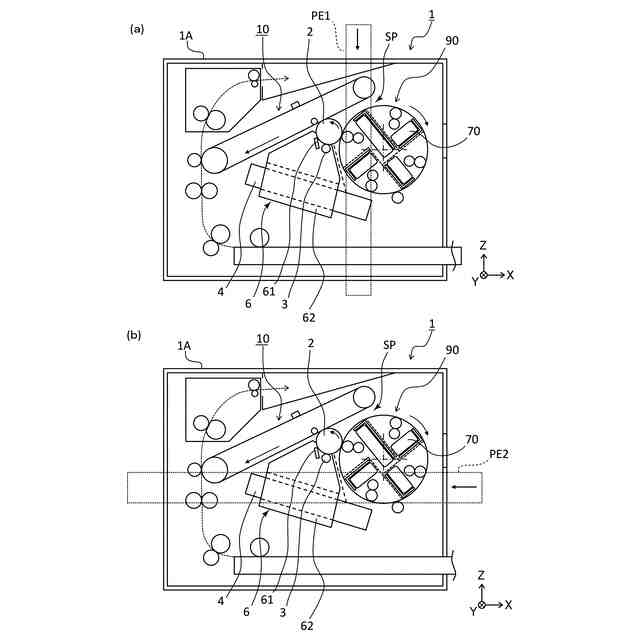

実施例１に係る画像形成装置の断面構成を示す断面図（ａ、ｂ）。
実施例１に係る中間転写ユニット、クリーニングユニット及びスキャナを示す斜視図。
実施例１に係るクリーニングユニット及びスキャナを示す正面図。
実施例１に係るスキャナの支持構成を示す説明図（ａ、ｂ）。
変形例１，２に係る画像形成装置を示す断面図（ａ、ｂ）。
実施例１に係るスキャナ及びトナーカートリッジを示す斜視図。
実施例１に係るスキャナの通過部を示す平面図。
実施例１に係るスキャナ及びトナーカートリッジを示す側面図。
実施例１に係る図２０の２１Ａ－２１Ａ断面を示す断面図。
実施例２に係る図２０の２１Ａ－２１Ａ断面を示す断面図。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
《実施例１》
図１～図１２（ａ、ｂ）を用いて、実施例１に係る画像形成装置１について説明する。以下の説明及び各図面において、画像形成装置１が水平面に設置された場合の鉛直方向をＺ方向とする。Ｚ方向と交差する方向であって、後述するロータリ本体９０の回転軸線９０Ｃの方向（ロータリの回転軸線方向）をＹ方向とする。なお、感光ドラム２の回転軸線の方向（感光ドラムの回転軸線方向）も、ロータリ本体９０の回転軸線９０Ｃの方向は、と平行であり、Ｙ方向である。Ｚ方向及びＹ方向の双方と交差する方向をＸ方向とする。Ｘ方向及びＹ方向は、好ましくは水平方向である。また、Ｘ方向、Ｙ方向、Ｚ方向は、好ましくは互いに直交する。また、必要に応じ、各図面に図示した矢印Ｘ、Ｙ、Ｚの方向をそれぞれ＋Ｘ側、＋Ｙ側、＋Ｚ側と表し、その反対側をそれぞれ－Ｘ側、－Ｙ側、－Ｚ側と表す。
（【００１１】以降は省略されています）
