公開番号2025166034
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025129309,2022569754
出願日2025-08-01,2021-10-28
発明の名称蓋部材、パッケージ及びガラス基板
出願人日本電気硝子株式会社
代理人個人,個人,個人
主分類H10H 20/85 20250101AFI20251028BHJP()
要約【課題】発光素子を含むパッケージに用いられるガラス製の蓋部材の透過率の向上と強度の確保とを両立させる。

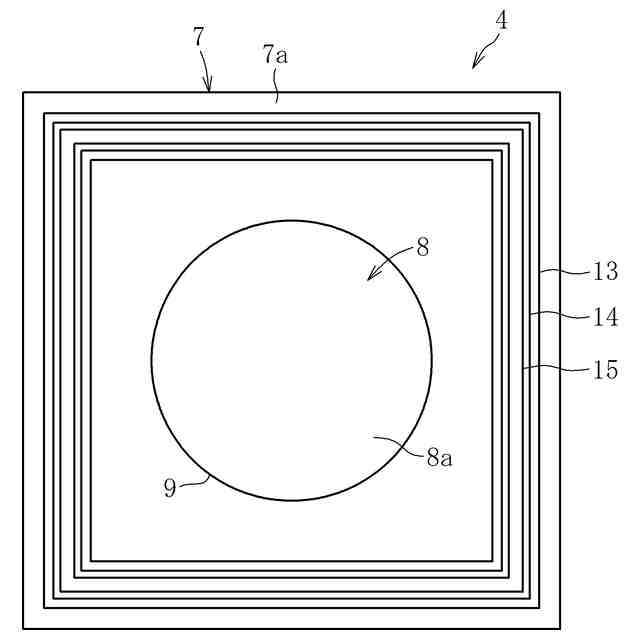

【解決手段】蓋部材4は、板状の枠部7と、枠部7から突出する突出部8とを備える。突出部8は、基部10と、頂部12とを備える。頂部12の厚さは、基部10の厚さよりも薄い。
【選択図】図2
特許請求の範囲【請求項１】
発光素子を含むパッケージに用いられるガラス製の蓋部材であって、
板状の枠部と、前記枠部から突出する突出部とを備え、
前記突出部は、基部と、頂部とを備え、
前記頂部の厚さは、前記基部の厚さよりも薄いことを特徴とする蓋部材。
続きを表示（約 740 文字）【請求項２】
前記頂部の厚さ（Ｔｍｉｎ）と、前記基部の厚さ（Ｔｍａｘ）との比（Ｔｍｉｎ／Ｔｍａｘ）は、０．０８以上０．９以下である請求項１に記載の蓋部材。
【請求項３】
前記突出部は、内面及び外面を有し、
前記内面の表面粗さＲａは、１ｎｍ以下である請求項１又は２に記載の蓋部材。
【請求項４】
前記突出部は、内面及び外面を有し、
前記外面の表面粗さＲａは、１ｎｍ以下である請求項１から３のいずれか一項に記載の蓋部材。
【請求項５】
前記基部と前記枠部とを連結する湾曲形状の連結部を備える請求項１から４のいずれか一項に記載の蓋部材。
【請求項６】
前記連結部は、前記基部と前記枠部とを繋ぐ第一曲面及び第二曲面を有し、
前記第一曲面の曲率半径は、０．５ｍｍ以上５ｍｍ以下であり、
前記第二曲面の曲率半径は、０．５ｍｍ以上５ｍｍ以下である請求項５に記載の蓋部材。
【請求項７】
前記枠部は、第一主面及び第二主面を有し、
前記第一主面に、金属層が形成されている請求項１から６のいずれか一項に記載の蓋部材。
【請求項８】
前記枠部の前記第一主面と、前記金属層との間に、緩衝膜が形成されている請求項７に記載の蓋部材。
【請求項９】
前記金属層において前記緩衝膜と接触する部位とは反対側の部位に、接合部が形成されている請求項８に記載の蓋部材。
【請求項１０】

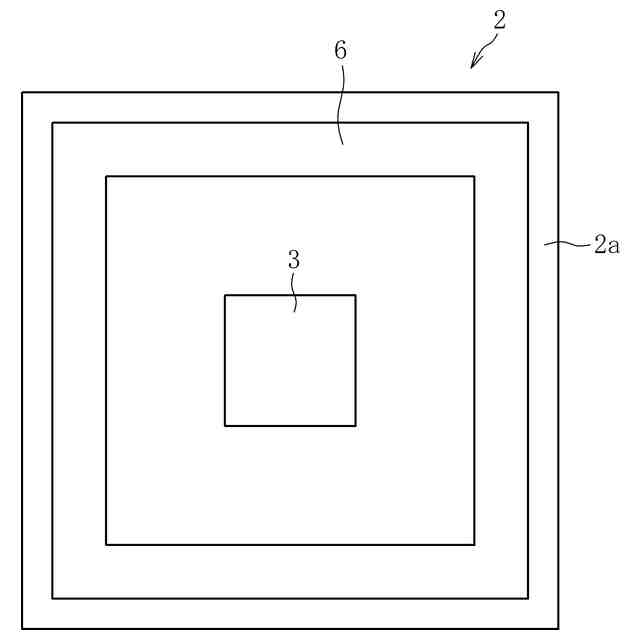

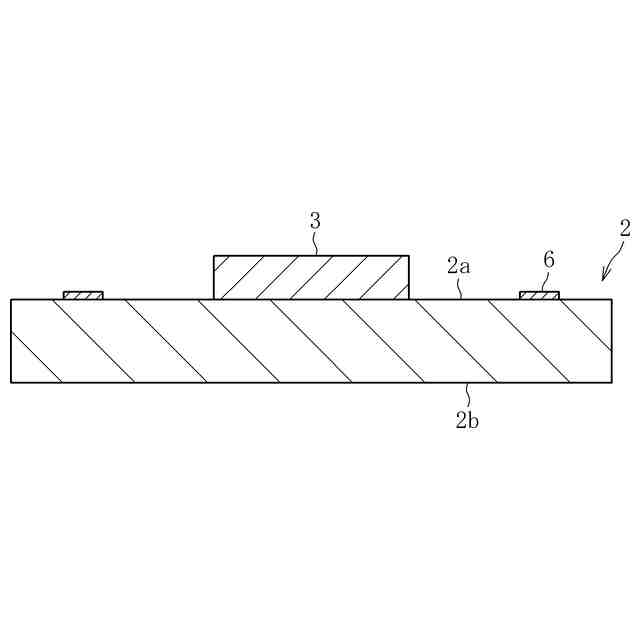

発光素子を支持する基体と、請求項１から９のいずれか一項に記載の蓋部材と、を備えることを特徴とするパッケージ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

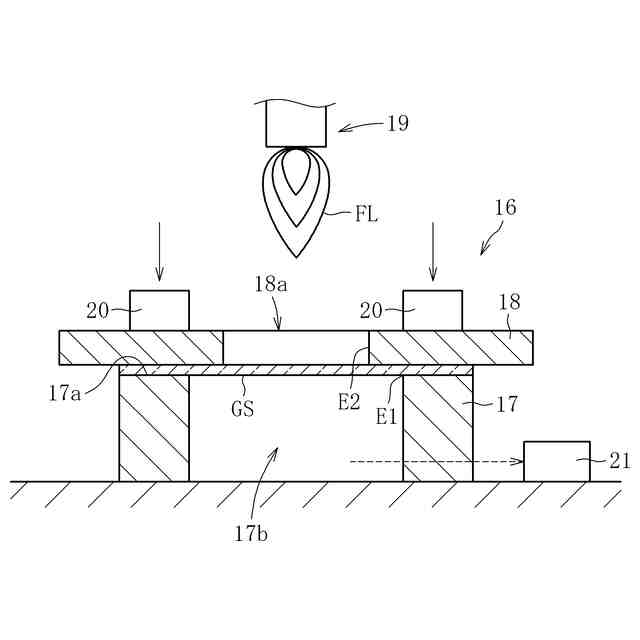

本発明は、パッケージ用の蓋部材、及び蓋部材を有するパッケージ並びに蓋部材を形成するためのガラス基板に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば特許文献１には、発光素子（ＬＥＤ素子）が実装される基体（基板）と、発光素子を覆うように基体に固定されるドーム状の蓋部材（透光性カバー）と、基体と蓋部材とを接合する接着材とを備えるパッケージが開示されている。このパッケージでは、蓋部材をドーム状に構成することで、蓋部材と基体との間に発光素子を収容する空間を確保している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－６６１６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のパッケージにおいて、蓋部材の透過率を高めるためには、その厚さを可能な限り薄くすることが好ましい。しかしながら、蓋部材の厚さが薄すぎると、その強度が低下し、破損するおそれがある。
【０００５】
そこで本発明は、蓋部材の透過率の向上と強度の確保とを両立させることを技術的課題とする。
【課題を解決するための手段】
【０００６】
本発明は上記の課題を解決するためのものであり、発光素子を含むパッケージに用いられるガラス製の蓋部材であって、板状の枠部と、前記枠部から突出する突出部とを備え、前記突出部は、基部と、頂部とを備え、前記頂部の厚さは、前記基部の厚さよりも薄いことを特徴とする。
【０００７】
かかる構成によれば、蓋部材の突出部における頂部の厚さを基部の厚さよりも薄くすることで、この突出部の透過率を高めることが可能となる。加えて、突出部の基部の厚さは、頂部の厚さよりも厚くなることから、この基部における強度を頂部よりも高めることができる。したがって、蓋部材の透過率の向上と強度の確保とを両立させることが可能となる。
【０００８】
上記の蓋部材において、前記頂部の厚さ（Ｔｍｉｎ）と、前記基部の厚さ（Ｔｍａｘ）との比（Ｔｍｉｎ／Ｔｍａｘ）は、０．０８以上０．９以下であることが好ましい。前記比（Ｔｍｉｎ／Ｔｍａｘ）の値が、０．９より大きくなると、前記頂部における透過率が小さくなり、０．０８より小さくなると、前記頂部におけるガラスの強度を担保できなくなる。従って、蓋部材の透過率の向上と頂部の強度の確保とを両立させることができなくなる。
【０００９】
本発明に係る蓋部材において、前記突出部は、内面及び外面を有し、前記内面の表面粗さＲａは、１ｎｍ以下であることが好ましい。前記内面の表面粗さＲａの上限を１ｎｍ以下に規定することで、パッケージ内部の発光素子が発光する光が、ガラス内表面で乱反射することを抑制することが可能になり、透過率の低減を抑制することができる。また、前記外面の表面粗さＲａは、１ｎｍ以下であることが好ましい。前記外面の表面粗さＲａの上限を前記のように規定することにより、パッケージ内部の発光素子が発光する光が、ガラス外表面で乱反射することを抑制することが可能になり、透過率の低減を抑制することができる。なお、前記内面と前記外面の表面粗さＲａは、０．０１ｎｍ以上あれば、パッケージ内部の発光素子が発光する光が、ガラス内表面や外表面での乱反射が透過率に影響する虞はなくなるため、これ未満の表面粗さは、ガラス表面の加工の面からコストがかかるため、必ずしも必要ではない。
【００１０】

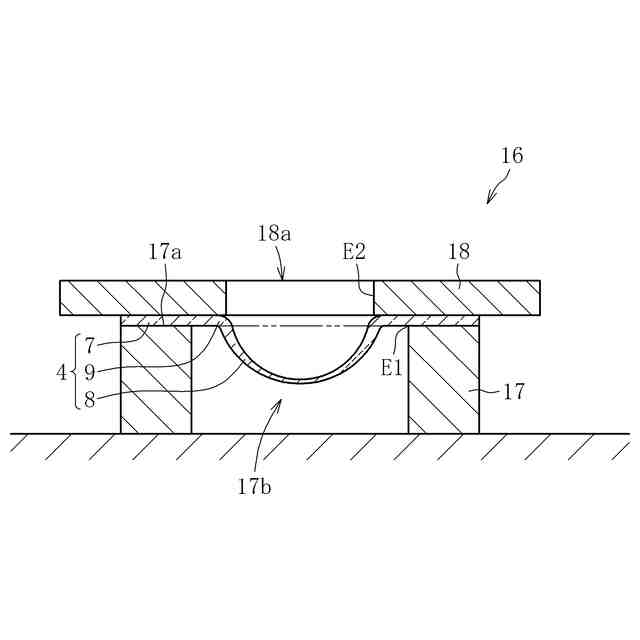

本発明に係る蓋部材は、前記基部と前記枠部とを連結する湾曲形状の連結部を備えてもよい。これにより、蓋部材における突出部の基部と枠部との間の部分の強度を可及的に高めることができる。
（【００１１】以降は省略されています）
