公開番号2025165357
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024158692,2024068912
出願日2024-09-13,2024-04-22
発明の名称柱梁接合部およびその製作方法
出願人JFEシビル株式会社
代理人個人
主分類E04B 1/30 20060101AFI20251027BHJP(建築物)
要約【課題】複数の鉄骨梁が、互いの高さ方向の位置が異なるように鉄筋コンクリート柱に接合される柱梁接合部において、コンクリートの内部に空隙が発生することを抑制する柱梁接合部および製作方法を提供する。
【解決手段】鉄筋コンクリート柱に複数の鉄骨梁が貫入するようにして接合される柱梁接合部の製作方法であって、複数の鉄骨梁は、互いの高さ方向の位置が異なるように鉄筋コンクリート柱に接合され、鉄骨梁のウェブのうち鉄筋コンクリート柱に貫入する部分に孔が設けられ、孔にバイブレータを挿入して、鉄筋コンクリート柱に貫入する鉄骨梁のウェブにより上下に隔てられる空間のうち、ウェブよりも下方の空間に充填されるコンクリートの内部に残留する気泡を、鉄骨梁の前記ウェブのうち鉄筋コンクリート柱に貫入する部分に設けられた孔から排出し充填を促進させる柱梁接合部の製作方法。

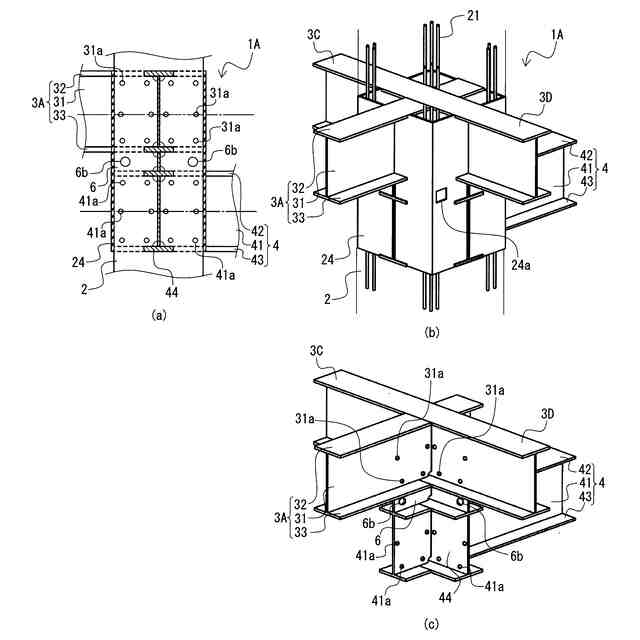

【選択図】図1
特許請求の範囲【請求項１】

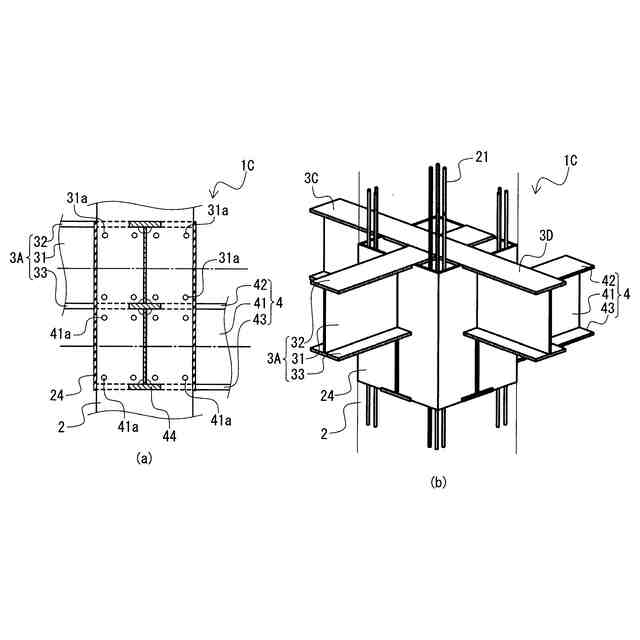

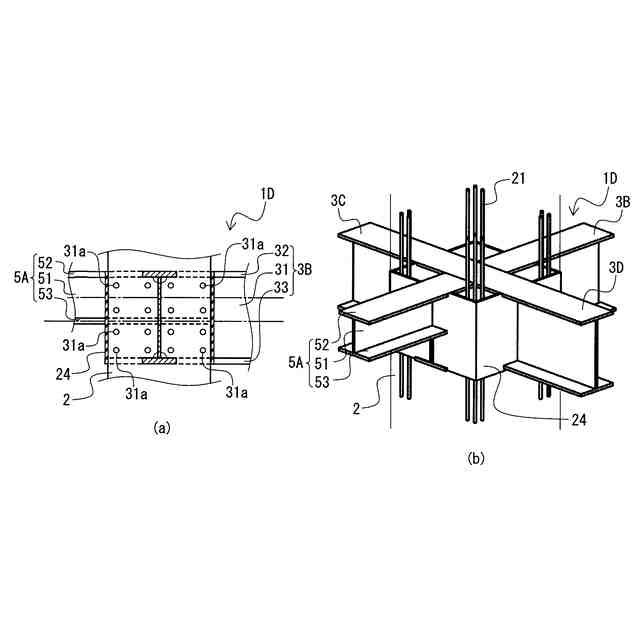

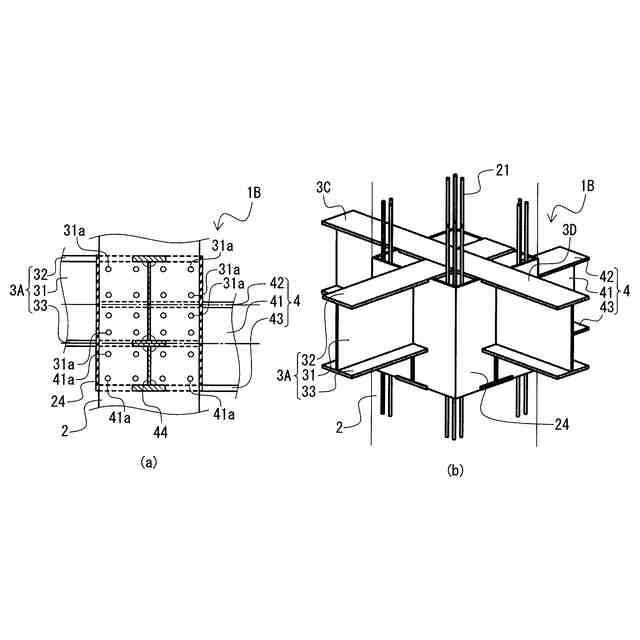

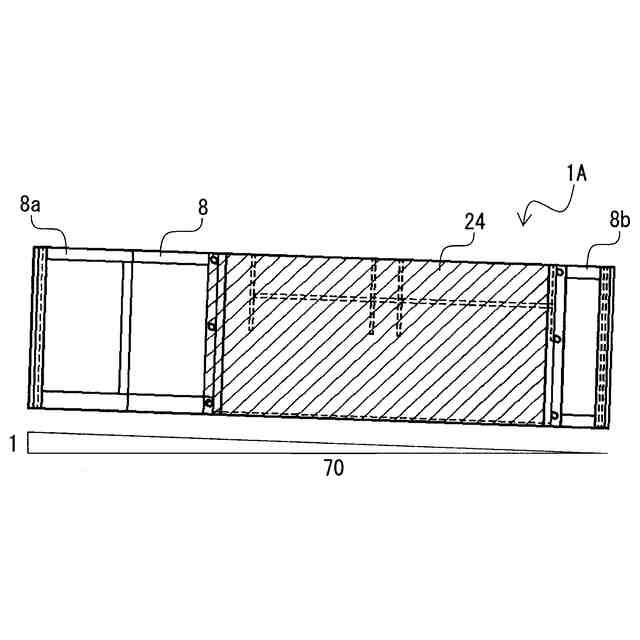

鉄筋コンクリート柱に複数の鉄骨梁が貫入するようにして接合される柱梁接合部の製作方法であって、
前記複数の鉄骨梁は、互いの高さ方向の位置が異なるように前記鉄筋コンクリート柱に接合され、
前記鉄骨梁のウェブのうち前記鉄筋コンクリート柱に貫入する部分に孔が設けられ、
前記孔は、前記鉄骨梁のウェブを正面から見たときに前記鉄筋コンクリート柱の主筋と重ならない位置に設けられ、孔径が６０ｍｍ以上であり、
前記孔にバイブレータを挿入して、前記鉄筋コンクリート柱に貫入する前記鉄骨梁のウェブにより上下に隔てられる空間のうち、前記ウェブよりも下方の空間に充填されるコンクリートの内部に残留する気泡を、前記鉄骨梁の前記ウェブのうち前記鉄筋コンクリート柱に貫入する部分に設けられた前記孔から排出し、前記下方の空間へのコンクリートの充填を促進させる、柱梁接合部の製作方法。
続きを表示（約 1,600 文字）【請求項２】
前記複数の鉄骨梁のうち上段の鉄骨梁の下端が、下段の鉄骨梁の上端よりも高く、
前記上段の鉄骨梁の下フランジと前記下段の鉄骨梁の上フランジとが繋ぎ板により接合され、
前記繋ぎ板に孔が設けられている、請求項１に記載の柱梁接合部の製作方法。
【請求項３】
前記複数の鉄骨梁のうち最上段の鉄骨梁の上フランジと最下段の鉄骨梁の下フランジの間の高さの範囲で、前記鉄筋コンクリート柱の側面を、前記鉄骨梁のウェブの表面位置まで覆うように取り囲むふさぎ板が設けられ、該ふさぎ板に孔が設けられている、請求項１に記載の柱梁接合部の製作方法。
【請求項４】
前記複数の鉄骨梁のうち最上段の鉄骨梁の上フランジと最下段の鉄骨梁の下フランジの間の高さの範囲で、前記鉄筋コンクリート柱の側面を、前記鉄骨梁のウェブの表面位置まで覆うように取り囲むふさぎ板が設けられ、該ふさぎ板に孔が設けられている、請求項２に記載の柱梁接合部の製作方法。
【請求項５】
前記ふさぎ板に設けられる前記孔は、前記鉄骨梁のウェブを正面から見たときに前記鉄筋コンクリート柱の主筋と重ならない位置に設けられ、孔径が１００～１６０ｍｍであり、
前記ふさぎ板には、該ふさぎ板に設けられる前記孔の周囲に、溶接しろが３０ｍｍ以上設けられている、請求項３に記載の柱梁接合部の製作方法。
【請求項６】
前記ふさぎ板に設けられる前記孔は、前記鉄骨梁のウェブを正面から見たときに前記鉄筋コンクリート柱の主筋と重ならない位置に設けられ、孔径が１００～１６０ｍｍであり、
前記ふさぎ板には、該ふさぎ板に設けられる前記孔の周囲に、溶接しろが３０ｍｍ以上設けられている、請求項４に記載の柱梁接合部の製作方法。
【請求項７】
前記孔は、前記鉄骨梁のウェブのうち前記鉄筋コンクリート柱に貫入する部分の隅角部に設けられ、孔径が３０ｍｍ以上である、請求項１～６のいずれかに記載の柱梁接合部の製作方法。
【請求項８】

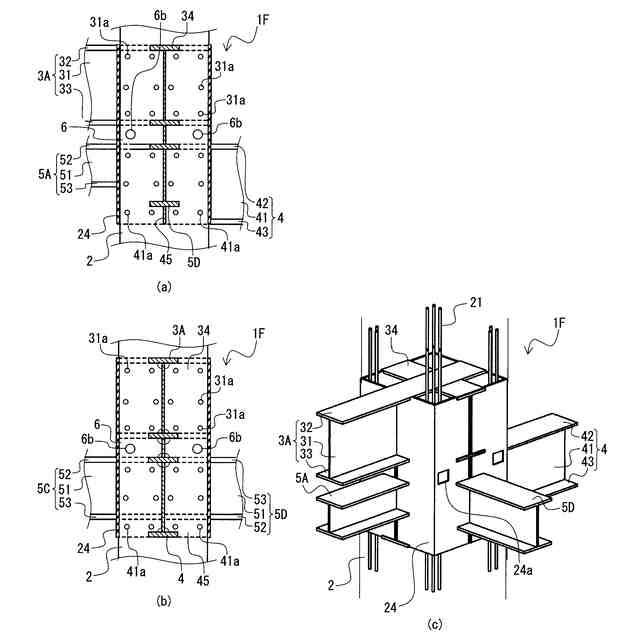

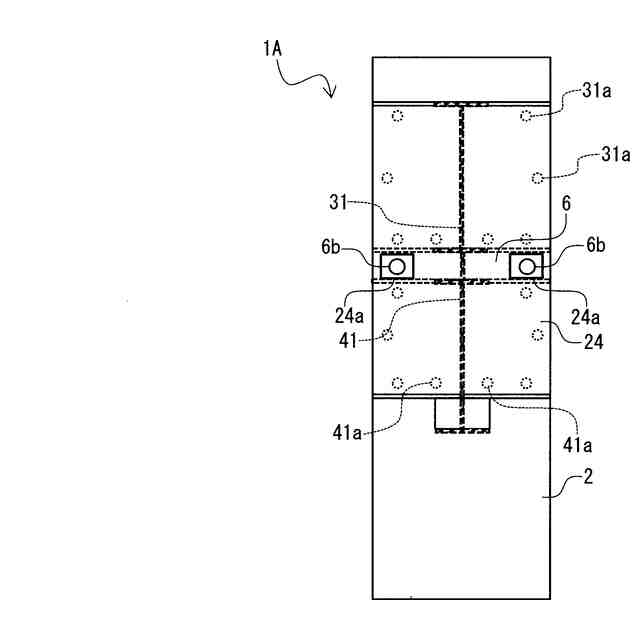

鉄筋コンクリート柱に複数の鉄骨梁が貫入するようにして接合される柱梁接合部であって、
前記複数の鉄骨梁は、互いの高さ方向の位置が異なるように前記鉄筋コンクリート柱に接合され、
前記鉄骨梁のウェブのうち前記鉄筋コンクリート柱に貫入する部分に孔が設けられ、
前記鉄骨梁のウェブに設けられる前記孔は、前記鉄骨梁のウェブを正面から見たときに前記鉄筋コンクリート柱の主筋と重ならない位置に設けられ、孔径が６０ｍｍ以上であり、
前記複数の鉄骨梁のうち上段の鉄骨梁の下端が、下段の鉄骨梁の上端よりも高く、
前記上段の鉄骨梁の下フランジと前記下段の鉄骨梁の上フランジとが繋ぎ板により接合され、
前記繋ぎ板に孔が設けられ、
前記複数の鉄骨梁のうち最上段の鉄骨梁の上フランジと最下段の鉄骨梁の下フランジの間の高さの範囲で、前記鉄筋コンクリート柱の側面を、前記鉄骨梁のウェブの表面位置まで覆うように取り囲むふさぎ板が設けられ、該ふさぎ板に孔が設けられ、
前記ふさぎ板に設けられる前記孔の位置は、前記繋ぎ板に設けられる前記孔の位置と合わせられ、
前記ふさぎ板に設けられる前記孔は、前記鉄骨梁のウェブを正面から見たときに前記鉄筋コンクリート柱の主筋と重ならない位置に設けられ、孔径が１００～１６０ｍｍであり、
前記ふさぎ板には、該ふさぎ板に設けられる前記孔の周囲に、溶接しろが３０ｍｍ以上設けられている、柱梁接合部。
【請求項９】
前記鉄骨梁のウェブに設けられる前記孔は、前記鉄骨梁のウェブのうち前記鉄筋コンクリート柱に貫入する部分の隅角部に設けられ、孔径が３０ｍｍ以上である、請求項８に記載の柱梁接合部。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄筋コンクリート柱と鉄骨梁との柱梁接合部、およびその製作方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
建築物の構造形式として、柱を鉄筋コンクリート造とし、梁を鉄骨造とした、ＲＣＳ構造が用いられている。ＲＣＳ構造は、圧縮力に強い鉄筋コンクリート部材を柱に、軽量で曲げやせん断に強い鉄骨部材を梁に用いるため、合理的な構造となる。すなわち、鉄骨梁によりロングスパン化を可能にしつつ、鉄筋コンクリート柱により経済的に建物剛性を高め、建物重量を確実に支えることができる。ＲＣＳ構造は、その特長から、大スパンかつ積載荷重の大きな建築物、具体的には物流施設や店舗などに特に適している。
【０００３】
ＲＣＳ構造では、その柱梁接合部の構造をどのような形式にするのかが、建築物全体の構造性能を確保する上でのポイントになる。ＲＣＳ構造の柱梁接合部の構造としては、鉄骨梁の端部が鉄筋コンクリート柱の一方の側面から反対側の側面に向かって貫入するようにして柱梁接合部が構成される形式（以下、梁貫通形式という）が多く用いられている。
【０００４】
ここで、２階以上にトラックバースを有する物流倉庫のように床面に段差を形成する場合や、鉄筋コンクリート柱に接合される鉄骨梁の梁せいが異なる場合には、鉄筋コンクリート柱に接合される２以上の鉄骨梁の間に、高さ方向に段差が生じる。
【０００５】
特許文献１には、ＲＣＳ構造において、鉄筋コンクリート柱に接合される鉄骨梁同士に段差を簡単に形成することができる、柱梁接合部の構造が開示されている。具体的には、上段鉄骨梁と下段鉄骨梁とが鉄筋コンクリート柱に埋設される埋設部分において、上段鉄骨梁と下段鉄骨梁とを接合する繋ぎ部材が備えられている。繋ぎ部材は、上段鉄骨梁のウェブと下段鉄骨梁のウェブとの間に、繋ぎ部材の少なくとも一部が位置するように、上段鉄骨梁と下段鉄骨梁のフランジに接合されている。
【０００６】
また、非特許文献１～非特許文献３には、ＲＣＳ構造において、鉄筋コンクリート柱に接合される２以上の鉄骨梁の天端の高さが異なる場合や、２以上の鉄骨梁の天端の高さが等しいが梁せいが異なる場合の、柱梁接合部の構造が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１８－１６２６４５号公報
【非特許文献】
【０００８】
佐川隆之、外３名、「段差梁を有する鉄筋コンクリート柱と鉄骨梁で構成される架構の構造性能に関する実験的および解析的研究コンクリート工学年次論文集」、コンクリート工学年次論文集、Ｖｏｌ．３７、Ｎｏ．２、２０１５年２月、ｐｐ．１０４５－１０５０
荒金直樹、外３名、「柱ＲＣ梁Ｓ混合構造架構の構造性能：その４～６」、日本建築学会大会学術講演梗概集、一般社団法人日本建築学会、２０１３年７月、ｐｐ．１４６７－１４７２
原田雅俊、外１名、「梁偏心・梁段差を有する柱ＲＣ梁Ｓ混合構造の十字形柱梁接合部の構造性能その１～２」、日本建築学会大会学術講演梗概集、一般社団法人日本建築学会、２０１８年７月、ｐｐ．１４５７－１４６０
【発明の概要】
【発明が解決しようとする課題】
【０００９】

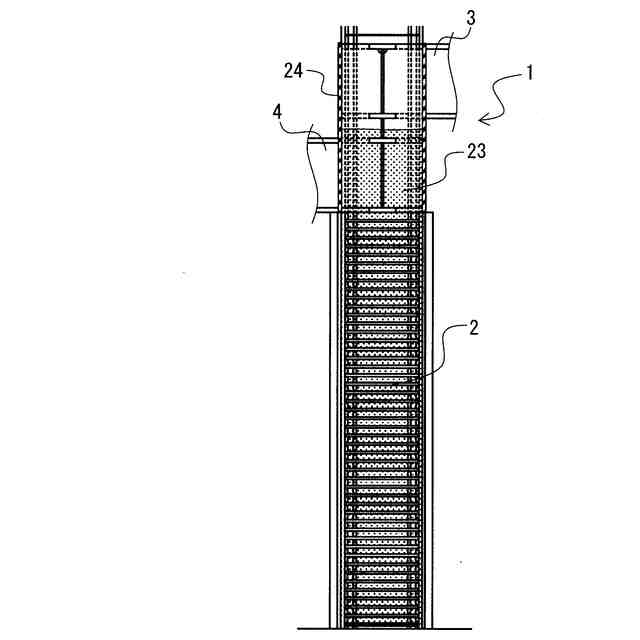

ここで、ＲＣＳ構造の鉄筋コンクリート柱のコンクリート打設を建設現場で行う場合には、図９に示すように、鉄筋コンクリート柱２が直立した状態でこれを行う。すなわち、コンクリート打設を、鉄筋コンクリート柱２の上部からのコンクリート２３の落とし込み、または鉄筋コンクリート柱２の下部から上方へのコンクリート２３の圧入により行う。鉄筋コンクリート柱２のうち、鉄骨梁３、４が貫入する柱梁接合部１と、それ以外の部分とで、コンクリート２３を一体に打設する場合もあれば、コンクリート２３を打ち分ける場合もある。
【００１０】
このように、ＲＣＳ構造の鉄筋コンクリート柱２と鉄骨梁３、４との柱梁接合部１のコンクリート打設を、鉄筋コンクリート柱が直立した状態で行う場合には、図１０に矢印で示すように、コンクリート２３は、鉄骨梁３、４のフランジの周囲を通過して打設される。よって、コンクリートの打設に支障を生じにくい。
（【００１１】以降は省略されています）
