公開番号2025164888
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2025141995,2022055044
出願日2025-08-28,2022-03-30
発明の名称高天井倉庫への空調システムの設置方法
出願人三機工業株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類F24F 13/06 20060101AFI20251023BHJP(加熱;レンジ;換気)
要約【課題】風量調整作業用の足場を設置する必要がない高天井倉庫への空調システムの設置方法を提供する。
【解決手段】高天井倉庫への空調システムの設置方法は、高天井倉庫の床面に、設置作業用の足場を設置することと、設置作業用の足場を用いて、立上げ部および水平部を有する空調ダクトを設置すると共に、水平部の下壁に設けられた複数の透孔に複数の吹出ノズルを夫々挿入することと、複数の吹出ノズルを挿入した後、複数の多段ラックを設置する前に、設置作業用の足場を撤去することと、を含む。複数の多段ラックを設置した後に、複数の吹出ノズルの風量調整を不要とすることで、風量調整作業用の足場の設置を不要とした。
【選択図】図1
特許請求の範囲【請求項１】
複数の多段ラックが設置される高天井倉庫への空調システムの設置方法であって、
前記空調システムは、前記高天井倉庫の床面に設置される空調機と、前記空調機から天井まで立ち上げる立上げ部及びこの立上げ部の上部から天井に沿って水平にのびる水平部を有する空調ダクトと、前記水平部の下壁に前記水平部の長手方向に所定の間隔を存して設けられる複数の透孔と、前記複数の透孔に夫々挿設される複数の吹出ノズルと、を備えるものにおいて、
前記高天井倉庫の床面に、設置作業用の足場を設置することと、
前記設置作業用の足場を用いて、前記立上げ部および前記水平部を設置すると共に、前記水平部に設けられた前記複数の透孔に前記複数の吹出ノズルを夫々挿入することと、
前記複数の吹出ノズルを挿入した後、前記複数の多段ラックを設置する前に、前記設置作業用の足場を撤去することと、
を含み、
前記複数の多段ラックを設置した後に、前記複数の吹出ノズルの風量調整を不要とすることで、風量調整作業用の足場の設置を不要としたことを特徴とする高天井倉庫への空調システムの設置方法。
続きを表示（約 220 文字）【請求項２】
請求項１に記載の高天井倉庫への空調システムの設置方法において、
各吹出ノズルは、上端が前記水平部の上下方向中央まで挿入されることを特徴とする高天井倉庫への空調システムの設置方法。
【請求項３】
請求項１または請求項２に記載の高天井倉庫への空調システムの設置方法において、
前記高天井倉庫は、床面から天井までの高さが１０ｍ以上の倉庫であることを特徴とする高天井倉庫への空調システムの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物品を所定の温度範囲内で保管する高天井倉庫への空調システムの設置方法に関し、より詳しくは、物品を保管する多段ラックが設置される高天井自動倉庫の空調に適したものに関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
図１０を参照して、従来の高天井自動倉庫Ｗｈの空調システム１００として、床面Ｆｌに設置される空調機２と、空調機２から天井Ｃｅ近傍まで立ち上げる立上げ部３１及びこの立上げ部３１の上部から天井Ｃｅ下面に沿って水平にのびる水平部３２を有する空調用ダクト３０と、空調用ダクト３０の水平部３２から複数に分岐しボリュームダンパＶＤを介して接続された複数の短管ダクト３２１に設けられる複数の吹出口４１と、を備えるものが利用されている。ボリュームダンパＶＤとしては、例えば、下記特許文献１に開示の如く、角型ダクトの途中の風量調整ダンパとして設置されたものが用いられ、吹出口４１としては、例えば、下記特許文献２に開示の如く、グリルに風向調整用のシャッタが付設されたもの（所謂ＶＨＳグリルレジスタ型の吹出口）が用いられている。なお、高天井自動倉庫Ｗｈ内での物品の自動搬送（多段ラック５１～５４に対する物品の受け渡しを含む）を行う搬送手段としては、スタッカクレーン６（例えば、特許文献３参照）が用いられている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第２５８４７３５号公報
特許第３３１１２７２号公報
特許第５１６９２１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来例の空調システム１００を高天井自動倉庫Ｗｈに設置する場合、多段ラック５１～５４の設置よりも先に、空調ダクト３０及び吹出口４１の設置が行われる。上述の如く床面Ｆｌから空調ダクト３０の水平部３２までの高さが１０メートルを超える場合、設置作業は、高所作業車を用いるのではなく、足場を組んで行われることが一般的である。この設置作業用の足場は、多段ラック５１～５４の搬入や設置作業などの障害となるため、空調ダクト３０及び吹出口４１の設置が完了すると、一旦解体撤去される。その後、多段ラック５１～５４が設置され、ラック５１～５４の設置後、搬送設備としてのスタッカクレーン６の搬入据付工事が発生する。その後電気工事として動力盤の設置及び通線工事が進み、床面Ｆｌに設置した空調機２への通電が可能になると、各吹出口４１の分岐ダクトにあるボリュームダンパＶＤのダンパ開度調節による風量調整が行われる。風量調整を行うのに際しては、設置作業用と同様の足場が組まれることになる。このように、上記従来例では、設置作業用と風量調整用とで足場を２回組む必要があるため、コスト上昇を招来する。また、ＶＨＳまたはＨＳグリルレジスタ型の吹出口４１で適切とされる面速の範囲で吹き出された空気（下降流）の流速では、たとえ面速範囲の最大風量まで多くなるように空調機２の内蔵ファンの風量を増大しボリュームダンパＶＤを開けて各吹出口４１での風向を調整したところで、たとえ吹出口直下でも床面Ｆｌ上５ｍ程度のレベルで吹出し動圧が無くなって、床面Ｆｌ付近の空気を動かしにくい（床面Ｆｌ近傍に空気のよどみが生じる）。また、水平に延長する空調ダクト３０の水平部３２の途中に多数に分岐しボリュームダンパＶＤを介して接続される複数の吹出口４１同士の風量調整は、吹出口４１が開口部が大きく羽根がまばらなレジスタのため、吹出口４１ではあまり差圧が立たず、ボリュームダンパＶＤだけでは空調ダクト３０内の静圧分布の悪さを解消しづらく、どうしても分布が悪い。この吹出口４１は風量とコストとのバランスで５ｍ程度に１個の大きな設置間隔となり分布的には点で吹く形となる。その結果、高天井自動倉庫Ｗｈの天井Ｃｅと床面Ｆｌとの間の温度差が大きくなり、ひいては高天井自動倉庫Ｗｈ内の上下方向の温度分布が悪化する。上下方向（Ｚ軸方向）の温度分布を改善するために、空調ダクト３０の水平部３２の下流端（図１０（ｂ）中の右端）から床面Ｆｌ近傍まで立ち下げる立下げ部３３と、立下げ部３３の下端から床面Ｆｌ近傍に空気を吹き出す吹出口４２とが別途設けられているが、これでは、更なるコスト上昇を招来する。
【０００５】
本発明は、上述のような課題を解決するためになされたもので、風量調整作業用の足場を設置する必要がない高天井倉庫への空調システムの設置方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、複数の多段ラックが設置される高天井倉庫への空調システムの設置方法に関連する。前記空調システムは、前記高天井倉庫の床面に設置される空調機と、前記空調機から天井まで立ち上げる立上げ部及びこの立上げ部の上部から天井に沿って水平にのびる水平部を有する空調ダクトと、前記水平部の下壁に前記水平部の長手方向に所定の間隔を存して設けられる複数の透孔と、前記複数の透孔に夫々挿設される複数の吹出ノズルと、を備える。高天井倉庫への空調システムの設置方法は、前記高天井倉庫の床面に、設置作業用の足場を設置することと、前記設置作業用の足場を用いて、前記立上げ部および前記水平部を設置すると共に、前記水平部に設けられた前記複数の透孔に前記複数の吹出ノズルを夫々挿入することと、前記複数の吹出ノズルを挿入した後、前記複数の多段ラックを設置する前に、前記設置作業用の足場を撤去することと、を含み、前記複数の多段ラックを設置した後に、前記複数の吹出ノズルの風量調整を不要とすることで、風量調整作業用の足場の設置を不要とした。なお、本発明においては、透孔に吹出ノズルが挿設されるとは、吹出ノズルの上端が、水平部の下壁と面一になるのではなく、水平部の内部に位置することをいうものとする。また、高天井倉庫とは、床面から天井までの高さが１０ｍ以上の倉庫をいうものとする。
【０００７】
本発明において、各吹出ノズルは、上端が前記水平部の上下方向中央まで挿入される。
【０００８】
本発明において、前記高天井倉庫は、床面から天井までの高さが１０ｍ以上の倉庫である。
【発明の効果】
【０００９】
本発明によれば、空調ダクトの水平部に複数の吹出ノズルを挿設し、吹出ノズルの上端がダクト水平部の内部に位置するため、水平部を流れる空気の動圧成分を多く持った中央位置の空気の静圧再取得が進むことで、各吹出ノズルから下方に向けて空気が各吹出ノズルの位置によらず均一な高速で吹き出される。各吹出ノズルから吹き出された空気がその周囲の空気を誘引することで、大風量且つ水平面内で均一な速度分布を持つ下降気流が形成される。下降気流は、床面に近づくのに従って徐々に流速が低下するものの、床面付近でも微風速で空気が動いている。このため、高天井倉庫内の上下方向及び水平面で空調ダクト延長方向での温度分布を向上させることができる。しかも、各吹出ノズルの位置ごとの風量調整は空調機の動作如何によらず不要であるため、風量調整作業用の足場を設置する必要がない。その上、空調ダクトの立下げ部や床面近傍の吹出口も別途設ける必要がないため、設置作業用の足場を１回組めばよいことと相俟って、低コスト化を実現することができる。
【図面の簡単な説明】
【００１０】

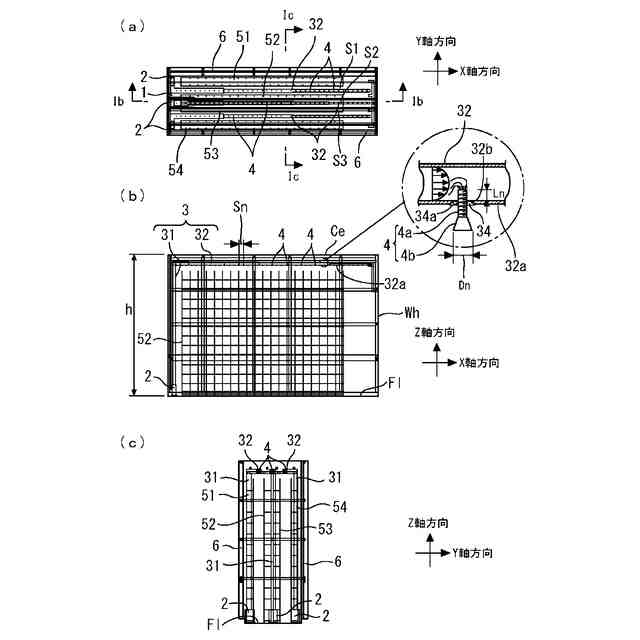

（ａ）は、実施の形態による高天井倉庫の空調システムの平面図、（ｂ）は、図１（ａ）のＩｂ－Ｉｂ断面図、（ｃ）は、図１（ａ）のＩｃ－Ｉｃ断面図である。

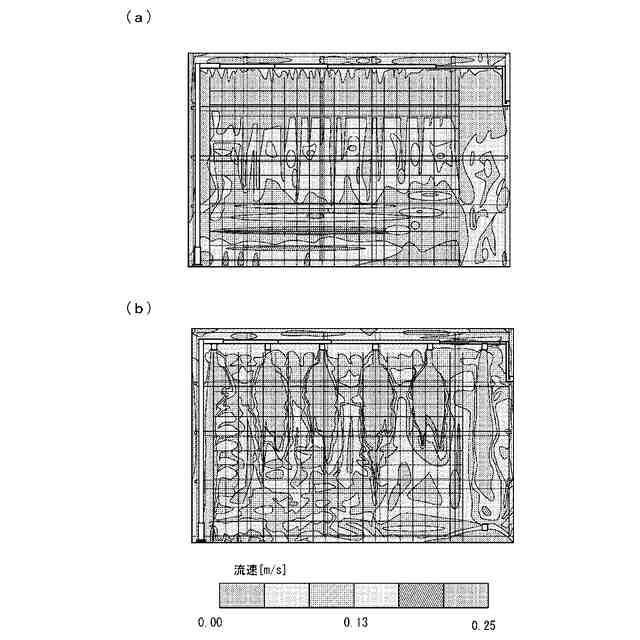

（ａ）は、本実施の形態におけるＸＺ面内での流速分布を示すシミュレーション結果、（ｂ）は、従来例のＸＺ面内での気体流速分布を示すシミュレーション結果である。

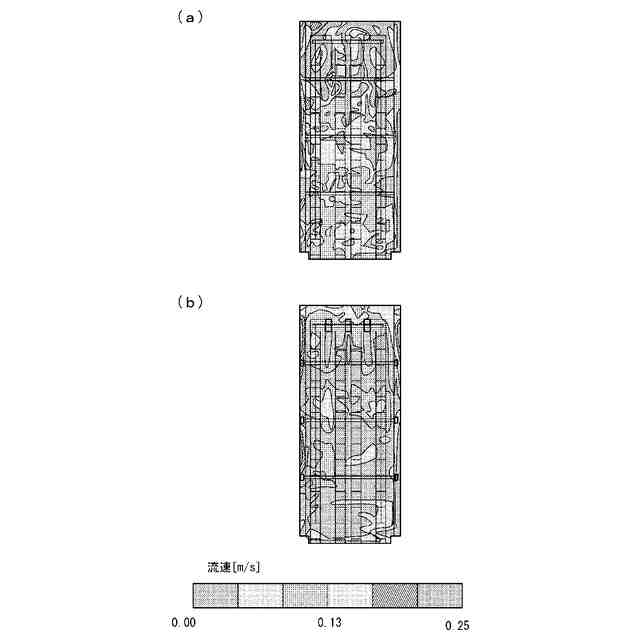

（ａ）は、本実施の形態におけるＹＺ面内での流速分布を示すシミュレーション結果、（ｂ）は、従来例のＹＺ面内での気体流速分布を示すシミュレーション結果である。

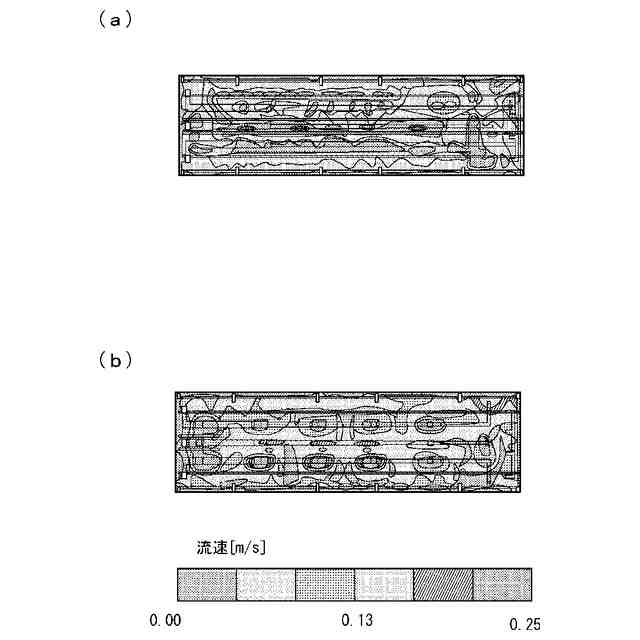

（ａ）は、本実施の形態における高さ２０ｍのＸＹ面内での流速分布を示すシミュレーション結果、（ｂ）は、従来例の高さ２０ｍのＸＹ面内での流速分布を示すシミュレーション結果である。

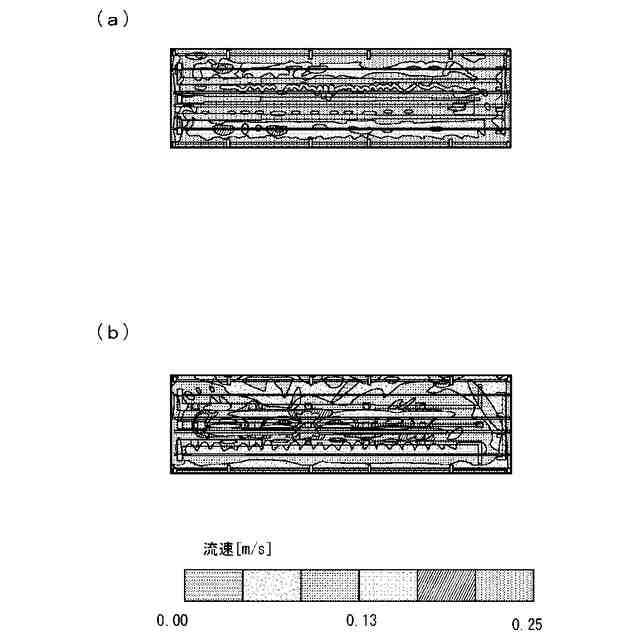

（ａ）は、本実施の形態における高さ１０ｍのＸＹ面内での流速分布を示すシミュレーション結果、（ｂ）は、従来例の高さ１０ｍのＸＹ面内での流速分布を示すシミュレーション結果である。

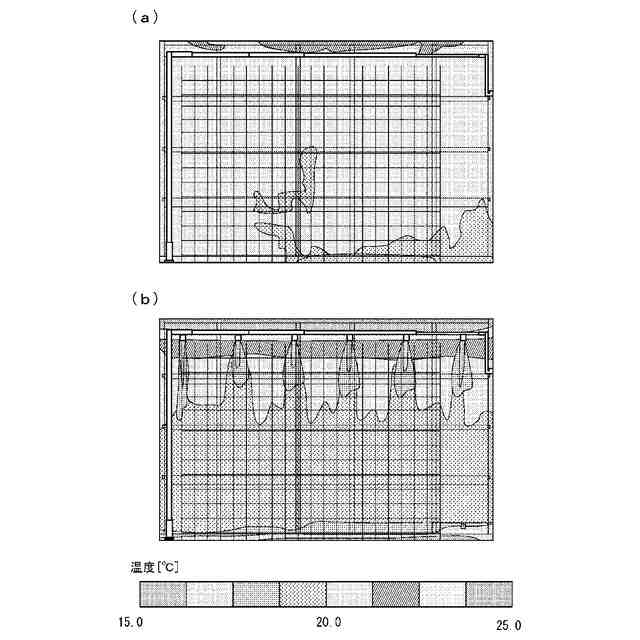

（ａ）は、本実施の形態におけるＸＺ面内での温度分布を示すシミュレーション結果、（ｂ）は、従来例のＸＺ面内での温度分布を示すシミュレーション結果である。
（ａ）は、本実施の形態におけるＹＺ面内での温度分布を示すシミュレーション結果、（ｂ）は、従来例のＹＺ面内での温度分布を示すシミュレーション結果である。

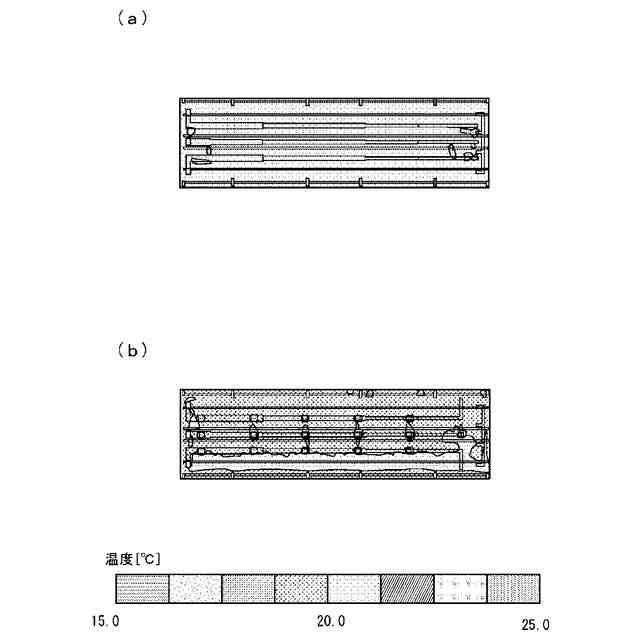

（ａ）は、本実施の形態における高さ２０ｍのＸＹ面内での温度分布を示すシミュレーション結果、（ｂ）は、従来例の高さ２０ｍのＸＹ面内での温度分布を示すシミュレーション結果である。

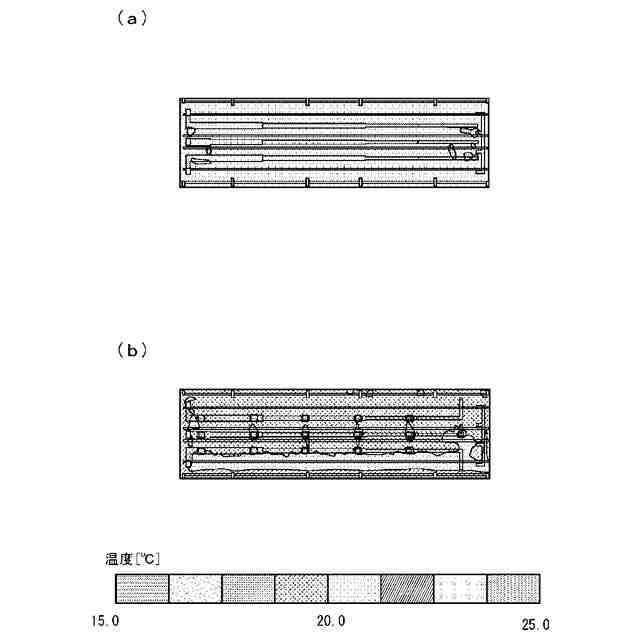

（ａ）は、本実施の形態における高さ１０ｍのＸＹ面内での温度分布を示すシミュレーション結果、（ｂ）は、従来例の高さ１０ｍのＸＹ面内での温度分布を示すシミュレーション結果である。
（ａ）は、従来例の高天井倉庫の空調システムの平面図、（ｂ）は、図１０（ａ）のＸｂ－Ｘｂ断面図、（ｃ）は、図１０（ａ）のＸｃ－Ｘｃ断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
