特許ウォッチ

公開番号2025162304
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065504
出願日2024-04-15
発明の名称変性パルプ及び変性パルプの製造方法
出願人丸住製紙株式会社
代理人個人
主分類D21H 11/20 20060101AFI20251020BHJP(製紙;セルロースの製造)
要約【課題】透明性に優れる変性パルプを提供する。
【解決手段】本発明の変性パルプは、セルロースの水酸基の少なくとも一部が硫酸エステル基で置換された変性パルプであって、固形分濃度が0.6質量%となるように水に分散させた分散液のヘイズ値が90%以下であることを特徴とする。
【選択図】なし

特許請求の範囲【請求項１】
セルロースの水酸基の少なくとも一部が硫酸エステル基で置換された変性パルプであって、
固形分濃度が０．６質量％となるように水に分散させた分散液のヘイズ値が９０％以下であることを特徴とする、変性パルプ。
続きを表示（約 240 文字）【請求項２】
パルプをアルカリ性のアルカリ金属溶液に浸漬するアルカリ処理工程と、
前記アルカリ処理工程後のパルプを、硫酸エステル基供与化合物と、尿素及び尿素誘導体の少なくとも一方とを含む反応液に接触させる接触工程と、
前記接触工程後のパルプを構成するセルロースの水酸基の少なくとも一部に、硫酸エステル基を導入する反応工程と、を含むことを特徴とする、
固形分濃度が０．６質量％となるように水に分散させた分散液のヘイズ値が９０％以下である変性パルプの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、変性パルプ及び変性パルプの製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
アニオン性官能基が導入された微細セルロース繊維として、０．２質量％の水分散体としたときのヘイズ値が１５％以下の透明性に優れたものが提案されている（特許文献１）。特許文献１に記載の微細セルロース繊維は、高圧ホモジナイザー等を用いて微細化されたナノ繊維である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２５４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これに対し、微細化前のパルプ繊維（例えば、繊維長１００μｍ以上、繊維幅１μｍ以上）で透明性に優れるものは、これまで無かった。
【０００５】
そこで、本発明は、透明性に優れる変性パルプ及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の変性パルプは、
セルロースの水酸基の少なくとも一部が硫酸エステル基で置換された変性パルプであって、
固形分濃度が０．６質量％となるように水に分散させた分散液のヘイズ値が９０％以下であることを特徴とする。
【０００７】
本発明の製造方法は、
パルプをアルカリ性のアルカリ金属溶液に浸漬するアルカリ処理工程と、
前記アルカリ処理工程後のパルプを、硫酸エステル基供与化合物と、尿素及び尿素誘導体の少なくとも一方とを含む反応液に接触させる接触工程と、
前記接触工程後のパルプを構成するセルロースの水酸基の少なくとも一部に、硫酸エステル基を導入する反応工程と、を含むことを特徴とする、
固形分濃度が０．６質量％となるように水に分散させた分散液のヘイズ値が９０％以下である変性パルプの製造方法である。
【発明の効果】
【０００８】
本発明によれば、前記所定のヘイズ値が９０％以下である透明性に優れる変性パルプ及びその製造方法を提供可能である。
【図面の簡単な説明】
【０００９】

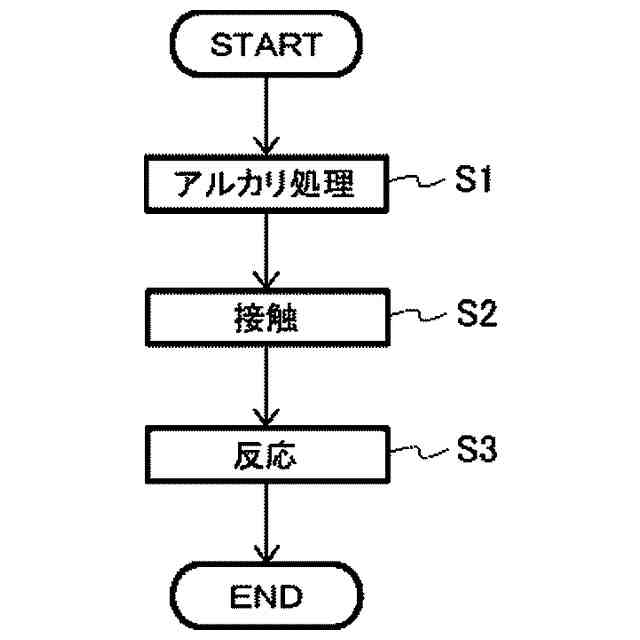

図１は、本発明の変性パルプの製造方法の一例を示すフローチャートである。
図２は、変性パルプの水分散液の光学顕微鏡観察結果を示す写真である。
【発明を実施するための形態】
【００１０】
本発明の変性パルプは、セルロースの水酸基の少なくとも一部が硫酸エステル基で置換されたものである。

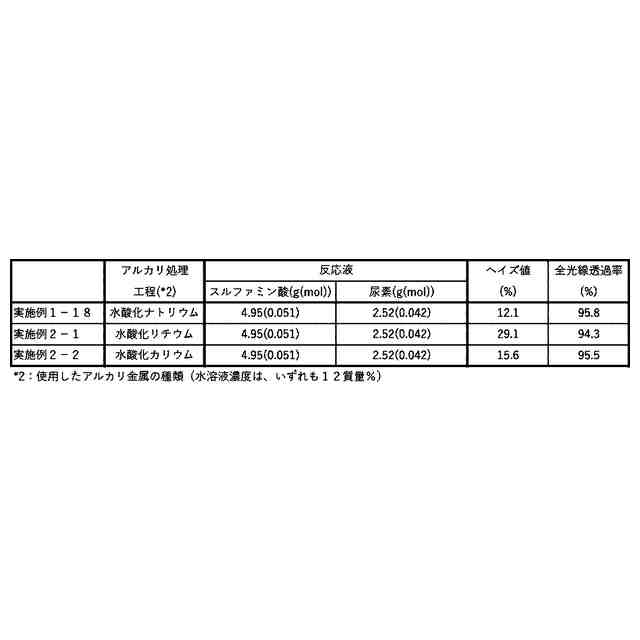

（【００１１】以降は省略されています）

関連特許
