公開番号2025161584
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064899
出願日2024-04-12
発明の名称アニオン交換膜形水電解用アノード触媒、アニオン交換膜形水電解用アノード触媒層、アニオン交換膜形水電解セル、及び水電解セルスタック
出願人東京瓦斯株式会社
代理人弁理士法人太陽国際特許事務所
主分類C25B 11/093 20210101AFI20251017BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】耐アルカリ性に優れるアニオン交換膜形水電解用アノード触媒、アニオン交換膜形水電解用アノード触媒層、アニオン交換膜形水電解セル、及び水電解セルスタックの提供。
【解決手段】Aサイトイオンに、カルシウムイオン、ストロンチウムイオン及びバリウムイオンからなる群より選ばれる少なくとも1種を含み、かつ、Bサイトイオンに、4価の金属イオン及びイリジウムイオンを含むペロブスカイト型構造を有し、上記Bサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する上記イリジウムイオンのモル濃度の比が、0.30以上0.57以下の範囲であり、アルカリ溶液中において、下記式(I)による酸素発生反応が起こる、アニオン交換膜形水電解用アノード触媒及びその応用。
4OH^- → 2H₂O + O₂ + 4e^- (I)
【選択図】なし
特許請求の範囲【請求項１】
Ａサイトイオンに、カルシウムイオン、ストロンチウムイオン及びバリウムイオンからなる群より選ばれる少なくとも１種を含み、かつ、Ｂサイトイオンに、４価の金属イオン及びイリジウムイオンを含むペロブスカイト型構造を有し、
前記Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する前記イリジウムイオンのモル濃度の比が、０．３０以上０．５７以下の範囲であり、
アルカリ溶液中において、下記式（Ｉ）による酸素発生反応が起こる、アニオン交換膜形水電解用アノード触媒。
４ＯＨ
－
→ ２Ｈ
２
Ｏ＋Ｏ
２
＋４ｅ
－
（Ｉ）
続きを表示（約 860 文字）【請求項２】
前記４価の金属イオンが、チタンイオン、ジルコニウムイオン、及びスズイオンからなる群より選ばれる少なくとも１種を含む、請求項１に記載のアニオン交換膜形水電解用アノード触媒。
【請求項３】
前記Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する前記イリジウムイオンのモル濃度の比が、０．３１以上０．５５以下の範囲である、請求項１に記載のアニオン交換膜形水電解用アノード触媒。
【請求項４】
前記Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する前記イリジウムイオンのモル濃度の比が、０．３４以上０．５３以下の範囲である、請求項１に記載のアニオン交換膜形水電解用アノード触媒。
【請求項５】
請求項１～請求項４のいずれか１項に記載のアニオン交換膜形水電解用アノード触媒と、アイオノマーとを含み、
単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比が、０を超えて０．３２以下の範囲である、アニオン交換膜形水電解用アノード触媒層。
【請求項６】
前記単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比が、０を超えて０．２９以下の範囲である、請求項５に記載のアニオン交換膜形水電解用アノード触媒層。
【請求項７】
前記単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比が、０を超えて０．２５以下の範囲である、請求項５に記載のアニオン交換膜形水電解用アノード触媒層。
【請求項８】
アノードセパレータと、アノードガス拡散層と、請求項５に記載のアニオン交換膜形水電解用アノード触媒層と、電解質膜と、カソード触媒層と、カソードガス拡散層と、カソードセパレータと、を備えるアニオン交換膜形水電解セル。
【請求項９】
請求項８に記載のアニオン交換膜形水電解セルを複数積層させた水電解セルスタック。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アニオン交換膜形水電解用アノード触媒、アニオン交換膜形水電解用アノード触媒層、アニオン交換膜形水電解セル、及び水電解セルスタックに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
水の電気分解（以下、「水電解」という場合がある。）は、電気分解によって水から水素及び酸素を生成する方法である。例えば、エネルギー源として水素を利用する技術において、水電解は、持続可能な水素生成のための有望な技術である。
【０００３】
ところで、水電解に用いるセル（所謂、水電解セル）は、例えば、アノードセパレータ、アノードガス拡散層、アノード触媒層、電解質膜、カソード触媒層、カソードガス拡散層、及びカソードセパレータを備えている。水電解に用いられるアノード触媒については、水電解に適した特性を備えていることが求められ、種々の研究がなされている。
【０００４】
例えば、特許文献１には、Ａサイトイオンに２価又は３価の金属イオンと、Ｂサイトイオンに４価又は３価の金属イオン（但し、イリジウムイオンを除く）とイリジウムイオンと、を含むペロブスカイト型構造を有する酸化物を含み、上記Ａサイトイオンがストロンチウムイオンを含む場合に上記Ｂサイトイオンに少なくともスズイオンを含み、或いは、上記Ａサイトイオンがカルシウムイオンを含む、又は上記Ｂサイトイオンがジルコニウムイオンを含み、上記Ｂサイトイオンのイオン半径（Å）をｒ
Ｂ
、上記Ｂサイトイオンに含まれる４価又は３価の金属イオンｉのイオン半径（Å）をｒ
ｉ
、上記Ｂサイトイオンに含まれる４価又は３価の金属イオンｉのモル濃度をｍ
ｉ
、イリジウムイオンのイオン半径（Å）をｒ
Ｉｒ
、イリジウムイオンのモル濃度をｍ
Ｉｒ
とした場合に、ある特定の式で定義されるＢサイトイオンとイリジウムイオンのイオン半径差（ｒ
Ｂ
－ｒ
Ｉｒ
）が、－０．０１２０～０．０７００であるアノード触媒が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第７３０７８４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、アニオン交換膜（ＡＥＭ：ＡｎｉｏｎＥｘｃｈａｎｇｅＭｅｍｂｒａｎｅ）を用いた水電解に関する技術の開発が進められている。アニオン交換膜形水電解セルの電極反応は、アルカリ水電解と同様に、水酸化物イオン（ＯＨ
－
）をキャリアとし、アルカリ性の水溶液を使用する。このため、アノード触媒は、水電解中にアルカリ雰囲気に晒され、触媒が短寿命化するおそれがあり、耐アルカリ性に優れるアノード触媒の開発が求められている。
【０００７】
本開示の一実施形態が解決しようとする課題は、耐アルカリ性に優れるアニオン交換膜形水電解用アノード触媒を提供することにある。
本開示の他の実施形態が解決しようとする課題は、上記アニオン交換膜形水電解用アノード触媒を含むアニオン交換膜形水電解用アノード触媒層、アニオン交換膜形水電解セル、及び水電解セルスタックを提供することにある。
【課題を解決するための手段】
【０００８】
課題を解決するための具体的手段には、以下の態様が含まれる。
＜１＞Ａサイトイオンに、カルシウムイオン、ストロンチウムイオン及びバリウムイオンからなる群より選ばれる少なくとも１種を含み、かつ、Ｂサイトイオンに、４価の金属イオン及びイリジウムイオンを含むペロブスカイト型構造を有し、
上記Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する上記イリジウムイオンのモル濃度の比〔イリジウムイオンのモル濃度／Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度〕が、０．３０以上０．５７以下の範囲であり、
アルカリ溶液中において、下記式（Ｉ）による酸素発生反応が起こる、アニオン交換膜形水電解用アノード触媒。
４ＯＨ
－
→ ２Ｈ
２
Ｏ＋Ｏ
２
＋４ｅ
－
（Ｉ）
＜２＞上記４価の金属イオンが、チタンイオン、ジルコニウムイオン、及びスズイオンからなる群より選ばれる少なくとも１種を含む、＜１＞に記載のアニオン交換膜形水電解用アノード触媒。
＜３＞上記Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する上記イリジウムイオンのモル濃度の比〔イリジウムイオンのモル濃度／Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度〕が、０．３１以上０．５５以下の範囲である、＜１＞又は＜２＞に記載のアニオン交換膜形水電解用アノード触媒。
＜４＞上記Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度に対する上記イリジウムイオンのモル濃度の比〔イリジウムイオンのモル濃度／Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度〕が、０．３４以上０．５３以下の範囲である、＜１＞又は＜２＞に記載のアニオン交換膜形水電解用アノード触媒。
＜５＞＜１＞～＜４＞のいずれか１つに記載のアニオン交換膜形水電解用アノード触媒と、アイオノマーとを含み、
単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比〔単位面積当たりのアイオノマーの量／単位面積当たりのイリジウムの量〕が、０を超えて０．３２以下の範囲である、アニオン交換膜形水電解用アノード触媒層。
＜６＞上記単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比〔単位面積当たりのアイオノマーの量／単位面積当たりのイリジウムの量〕が、０を超えて０．２９以下の範囲である、＜５＞に記載のアニオン交換膜形水電解用アノード触媒層。
＜７＞上記単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比〔単位面積当たりのアイオノマーの量／単位面積当たりのイリジウムの量〕が、０を超えて０．２５以下の範囲である、＜５＞に記載のアニオン交換膜形水電解用アノード触媒層。
＜８＞アノードセパレータと、アノードガス拡散層と、＜５＞～＜７＞のいずれか１つに記載のアニオン交換膜形水電解用アノード触媒層と、電解質膜と、カソード触媒層と、カソードガス拡散層と、カソードセパレータと、を備えるアニオン交換膜形水電解セル。
＜９＞＜８＞に記載のアニオン交換膜形水電解セルを複数積層させた水電解セルスタック。
【発明の効果】
【０００９】
本開示の一実施形態によれば、耐アルカリ性に優れるアニオン交換膜形水電解用アノード触媒が提供される。
本開示の他の実施形態によれば、上記アニオン交換膜形水電解用アノード触媒を含むアニオン交換膜形水電解用アノード触媒層、アニオン交換膜形水電解セル、及び水電解セルスタックが提供される。
【図面の簡単な説明】
【００１０】

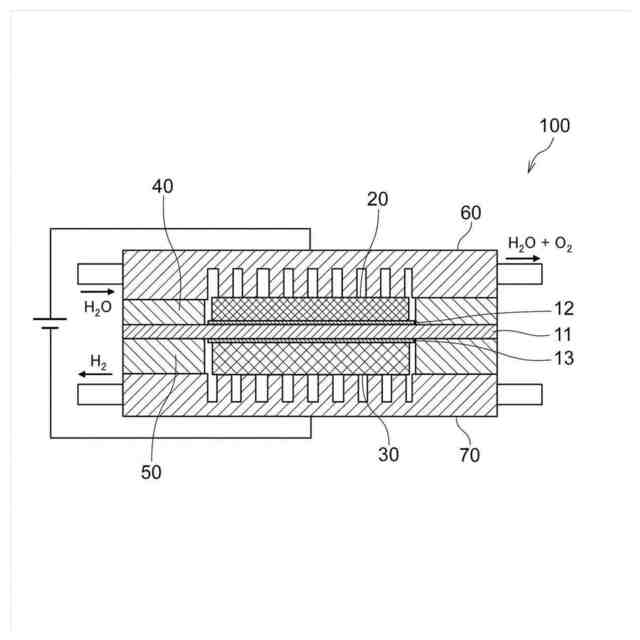

図１は、本開示の一実施形態に係る水電解セルの概略断面図である。
図２は、アルカリ環境下で通電試験を実施した実施例及び比較例における、アノード触媒層のｌｏｇ{電流密度（ｍＡ／ｃｍ
２
）}と、アノード触媒におけるＢサイトイオンに含まれる全ての金属イオンの合計モル濃度に対するイリジウムイオンのモル濃度の比［イリジウムイオンのモル濃度／Ｂサイトイオンに含まれる全ての金属イオンの合計モル濃度］との関係を示すグラフである。

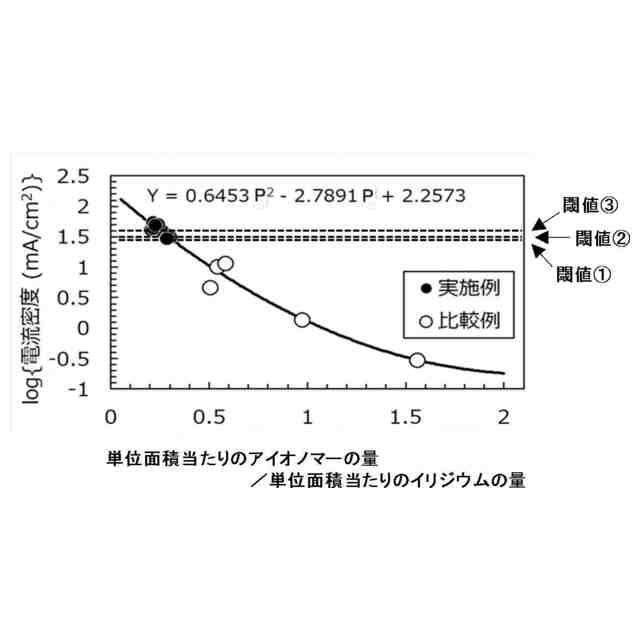

図３は、アルカリ環境下で通電試験を実施した実施例及び比較例における、アノード触媒層のｌｏｇ{電流密度（ｍＡ／ｃｍ
２
）}と、アノード触媒層における単位面積当たりのイリジウムの量に対する単位面積当たりのアイオノマーの量の比［単位面積当たりのアイオノマーの量／単位面積当たりのイリジウムの量］との関係を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
