公開番号2025159968
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062873
出願日2024-04-09
発明の名称プロファイル付きベルト
出願人バンドー化学株式会社,株式会社クレタス
代理人弁理士法人藤本パートナーズ
主分類B65G 15/42 20060101AFI20251015BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】プロファイルにおけるベルト本体の幅方向の揺れが抑えられるプロファイル付きベルトを提供することを課題とする。

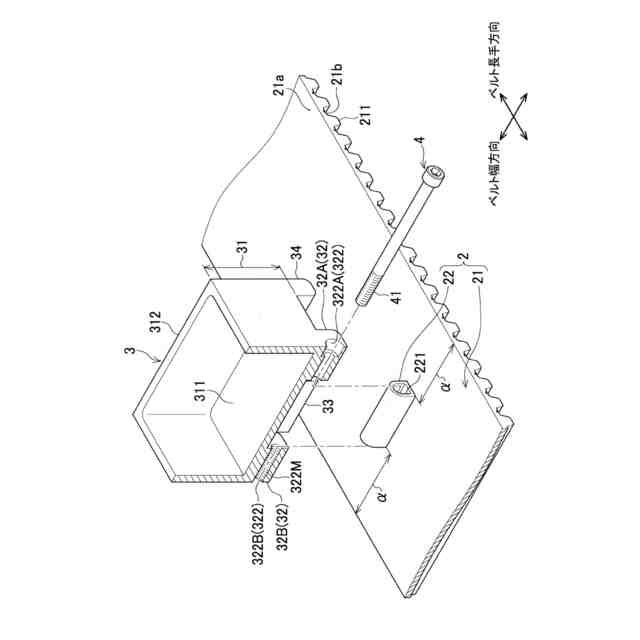

【解決手段】本発明は、ベルト本体と、ベルト本体の背面に取り外し可能に取り付けられるプロファイルと、プロファイルをベルト本体に固定する固定部材と、を備え、ベルト本体は、背面から突出する凸部を有し、ベルト幅方向において、凸部の寸法は、ベルト本体の寸法より小さく、プロファイルは、凸部の突出方向において該凸部と隣り合う第一部位と、ベルト幅方向における凸部の両側において、第一部位からベルト本体の背面に当接する位置まで該背面に向けて延びる一対の第二部位と、を有し、固定部材は、幅方向に延びると共に、凸部を挿通した状態で一対の第二部位のそれぞれに挿入されている、ことを特徴とする。

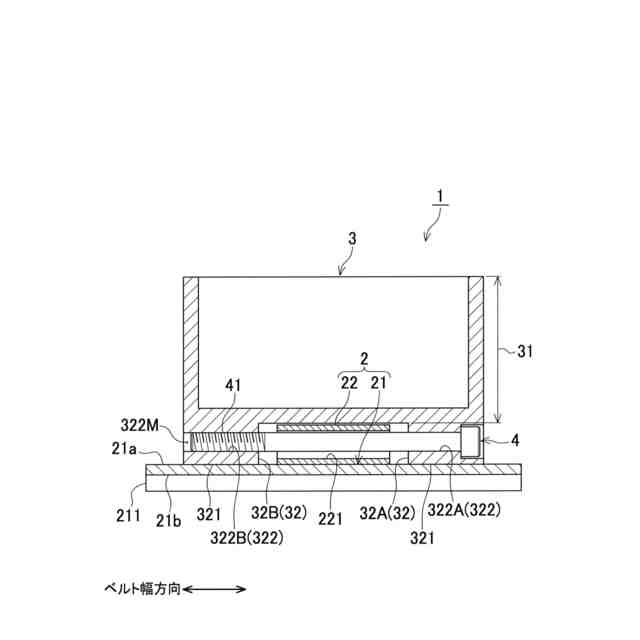

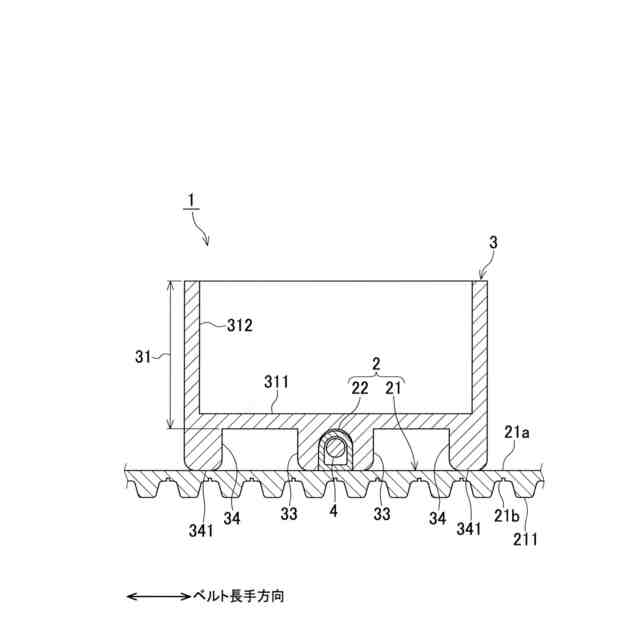

【選択図】図4

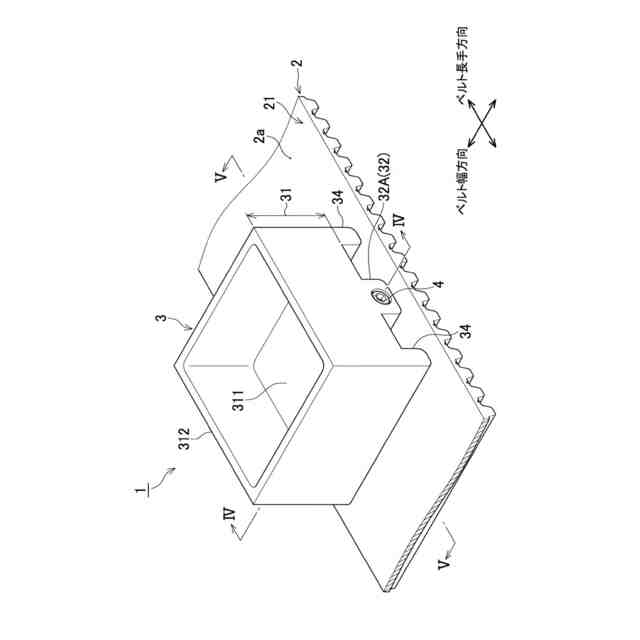

特許請求の範囲【請求項１】
ベルト本体と、
前記ベルト本体の背面に取り外し可能に取り付けられるプロファイルと、
前記プロファイルを前記ベルト本体に固定する固定部材と、を備え、
前記ベルト本体は、前記背面から突出する凸部を有し、
前記ベルト本体の幅方向において、前記凸部の寸法は、前記ベルト本体の寸法より小さく、

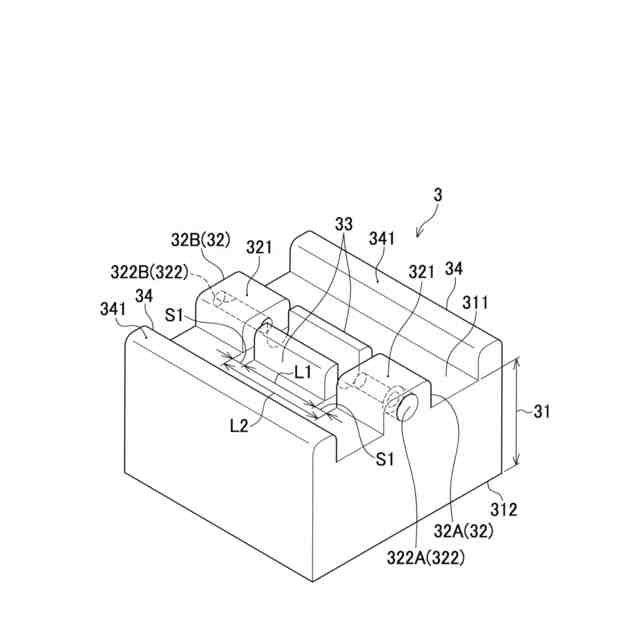

前記プロファイルは、
前記凸部の突出方向において該凸部と隣り合う第一部位と、
前記ベルト本体の幅方向における前記凸部の両側において、前記第一部位から前記ベルト本体の前記背面に当接する位置まで該背面に向けて延びる一対の第二部位と、を有し、
前記固定部材は、前記幅方向に延びると共に、前記凸部を挿通した状態で前記一対の第二部位のそれぞれに挿入されている、プロファイル付きベルト。
続きを表示（約 560 文字）【請求項２】
前記凸部と各第二部位とは、前記幅方向に延び且つ前記固定部材が挿通又は挿入される穴をそれぞれ有し、
前記プロファイルは、前記ベルト本体の長手方向における前記凸部の両側において、前記第一部位から該凸部に沿い且つ前記ベルト本体の前記背面に向けて延びる一対のガイド部を有する、請求項１に記載のプロファイル付きベルト。
【請求項３】
前記プロファイルは、前記第一部位における前記第二部位と前記ベルト本体の長手方向に間隔をあけた位置から前記ベルト本体の前記背面と当接する位置まで該背面に向けて延びる支持部を有する、請求項１に記載のプロファイル付きベルト。
【請求項４】
前記凸部と前記一対の第二部位のうちの一方の第二部位とは、前記幅方向に貫通する挿通穴を有し、
前記一対の第二部位のうちの他方の第二部位は、前記幅方向における前記一方の第二部位から前記他方の第二部位に向かう向きに延び且つ内周面に雌ねじを有する螺入穴を有し、
前記固定部材は、前記幅方向に延び且つ先端部に雄ねじを有するボルトによって構成され、前記凸部及び前記一方の第二部位の各挿通穴に挿通されると共に、前記他方の第二部位の螺入穴に螺入する、請求項１～３のいずれか１項に記載のプロファイル付きベルト。

発明の詳細な説明【技術分野】
【０００１】

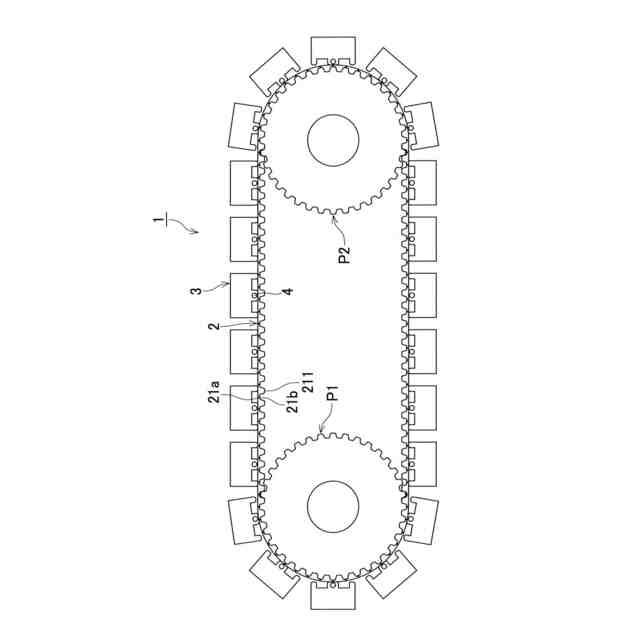

本発明は、ベルト本体と該ベルト本体の背面に取り付けられたプロファイルとを備えるプロファイル付きベルトに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、図１９及び図２０に示すようなベルト本体９１０と該ベルト本体９１０の背面９１０ａに取り付けられたプロファイル９２０とを備えたプロファイル付きベルト９００が知られている（特許文献１参照）。
【０００３】
具体的に、このプロファイル付きベルト９００は、ベルト本体９１０と、プロファイル９２０と、プロファイル９２０をベルト本体９１０に対して着脱可能に固定するための固定部材９３０と、を備える。
【０００４】
ベルト本体９１０は、背面９１０ａから突出する突起９１１を有し、この突起９１１は、ベルト幅方向における該ベルト本体９１０の一端９１０ｂから他端９１０ｃまで延びている。
【０００５】
プロファイル９２０は、底面（背面９１０ａと対向する面）９２０ａに突起９１１が嵌合される凹部９２１を有する。
【０００６】
これらプロファイル９２０と突起９１１には、それぞれ、固定部材９３０が挿通される貫通孔９２２、９１２が形成されており、この貫通孔９２２、９１２は、プロファイル９２０及び突起９１１それぞれのベルト長手方向の中央をベルト幅方向に貫通している。
【０００７】
固定部材９３０は、ベルト幅方向に延び、プロファイル９２０及び突起９１１の貫通孔９２２、９１２に挿入されている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１６－２１６２５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
以上のプロファイル付きベルト９００では、プロファイル９２０を種々の形状のものに取り換えることができるが、プロファイル９２０が突起９１１のベルト幅方向の両側においてベルト本体９１０（背面９１０ａ）と接していないため、ベルト駆動時等においてベルト幅方向に揺れやすかった。特に、プロファイル付きベルト９００が図２１に示すような無端状に配置されたときの湾曲している部位（プーリ９５１、９５２に巻き掛けられた部位）においては、プロファイル９２０の底面９２０ａの全体がベルト本体９１０（背面９１０ａ）から離れた状態となるため、プロファイル９２０が前記幅方向により揺れ易くなる。
【００１０】
そこで、本発明は、プロファイルにおけるベルト本体の幅方向の揺れが抑えられるプロファイル付きベルトを提供することを課題とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
