公開番号2025159959
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062857
出願日2024-04-09
発明の名称調光装置、および調光シートの駆動方法
出願人TOPPANホールディングス株式会社
代理人個人,個人
主分類G02F 1/13 20060101AFI20251015BHJP(光学)
要約【課題】調光範囲の変更が複数の態様で実現される調光装置、および調光シートの駆動方法を提供する。

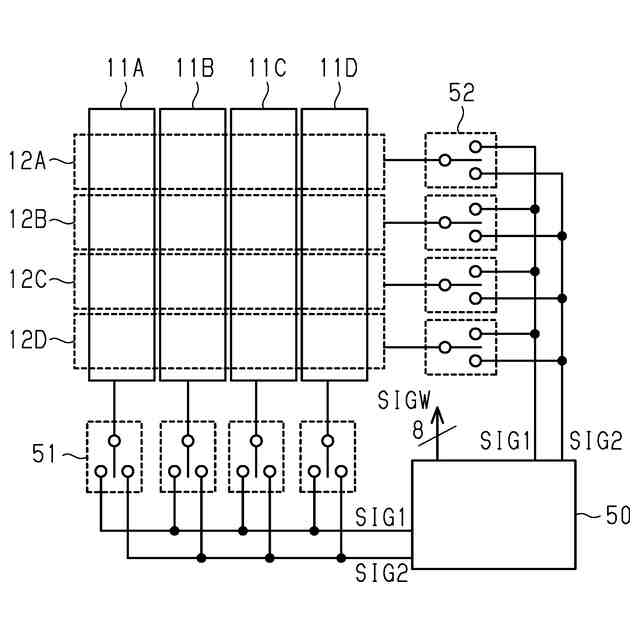

【解決手段】第1透明電極層と対向する視点から見て、複数の第2電極要素12A,12B,12C,12Dに重なる1つ以上の第1電極要素11A,11B,11C,11Dを含み、信号処理部50は、第1モードにおいて、相互に異なる電圧を印加された第1電極要素11A,11B,11C,11Dを含み、第2モードにおいて、相互に異なる電圧を印加された第2電極要素12A,12B,12C,12Dを含む。
【選択図】図4
特許請求の範囲【請求項１】
第１透明電極層と、
第２透明電極層と、
前記第１透明電極層と前記第２透明電極層とに挟まれた調光層と、
前記第１透明電極層と前記第２透明電極層との間に印加する電圧の変更によって前記調光層の透明度合いを変更する駆動部と、
を備える調光装置であって、
前記第１透明電極層は、電気的に相互に絶縁された複数の第１電極要素を備え、
前記第２透明電極層は、電気的に相互に絶縁された複数の第２電極要素を備え、
前記複数の第１電極要素は、前記第１透明電極層と対向する視点から見て、複数の前記第２電極要素に重なる１つ以上の前記第１電極要素を含み、
前記駆動部は、第１モードと第２モードとを有し、
前記第１モードは、相互に異なる電圧が印加された前記第１電極要素を前記複数の第１電極要素のなかに含め、
前記第２モードは、相互に異なる電圧が印加された前記第２電極要素を前記複数の第２電極要素のなかに含める、
ことを特徴とする調光装置。
続きを表示（約 1,400 文字）【請求項２】
複数の前記第２電極要素は、前記調光層と対向する視点から見て、複数の前記第１電極要素に重なる１つ以上の前記第２電極要素を備える、
請求項１に記載の調光装置。
【請求項３】
前記第１モードは、前記各第２電極要素に相互に等しい電圧を印加し、
前記第２モードは、前記各第１電極要素に相互に等しい電圧を印加する、
請求項１に記載の調光装置。
【請求項４】
前記第１電極要素と前記第２電極要素とがそれぞれ印加対象であり、
前記駆動部は、前記印加対象に１つずつ接続される切替部を備え、
前記切替部は、当該切替部に接続された前記印加対象に印加される電圧を、相互に異なる第１電圧と第２電圧とのいずれか一方に設定するように構成され、
前記第１モードは、前記切替部を駆動して、前記各第２電極要素に前記第１電圧を印加し、かつ前記複数の前記第１電極要素の一部に前記第１電圧を印加して前記複数の前記第１電極要素の他部に前記第２電圧を印加し、
前記第２モードは、前記切替部を駆動して、前記各第１電極要素に前記第１電圧を印加し、かつ前記複数の前記第２電極要素の一部に前記第１電圧を印加して前記複数の前記第２電極要素の他部に前記第２電圧を印加する、
請求項３に記載の調光装置。
【請求項５】
前記第１電極要素は、第１方向に並び、
前記第２電極要素は、前記第１方向と交差する第２方向に並ぶ、
請求項１または２に記載の調光装置。
【請求項６】
前記第１電極要素は、前記第２方向に延び、
前記第２電極要素は、前記第１方向に延びる
請求項５に記載の調光装置。
【請求項７】
前記第１モードは、相互に等しい電圧が印加される範囲を全ての前記第１電極要素のなかで前記第２方向に広げるように、相互に異なる電圧が印加された前記第１電極要素を前記複数の第２電極要素のなかに含め、
前記第２モードは、相互に等しい電圧が印加される範囲を全ての前記第１電極要素のなかで前記第１方向に広げるように、相互に異なる電圧が印加された前記第１電極要素を前記複数の第１電極要素のなかに含める、
請求項６に記載の調光装置。
【請求項８】
第１透明電極層と、第２透明電極層と、前記第１透明電極層と前記第２透明電極層とに挟まれた調光層と、を備える調光シートを用いて、前記第１透明電極層と前記第２透明電極層との間に印加する電圧の変更によって前記調光層の透明度合いを変更する調光シートの駆動方法であって、
前記第１透明電極層は、電気的に相互に絶縁された複数の第１電極要素を備え、
前記第２透明電極層は、電気的に相互に絶縁された複数の第２電極要素を備え、
前記複数の第１電極要素は、前記第１透明電極層と対向する視点から見て、複数の前記第２電極要素に重なる１つ以上の前記第１電極要素を含み、
前記調光シートの駆動方法は、第１モードと第２モードとを含み、
前記第１モードは、相互に異なる電圧が印加された前記第１電極要素を前記複数の第１電極要素のなかに含め、
前記第２モードは、相互に異なる電圧が印加された前記第２電極要素を前記複数の第２電極要素のなかに含める、
ことを特徴とする調光シートの駆動方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、透明電極層が複数の電極要素から構成される調光シートを備える調光装置、および調光シートの駆動方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】

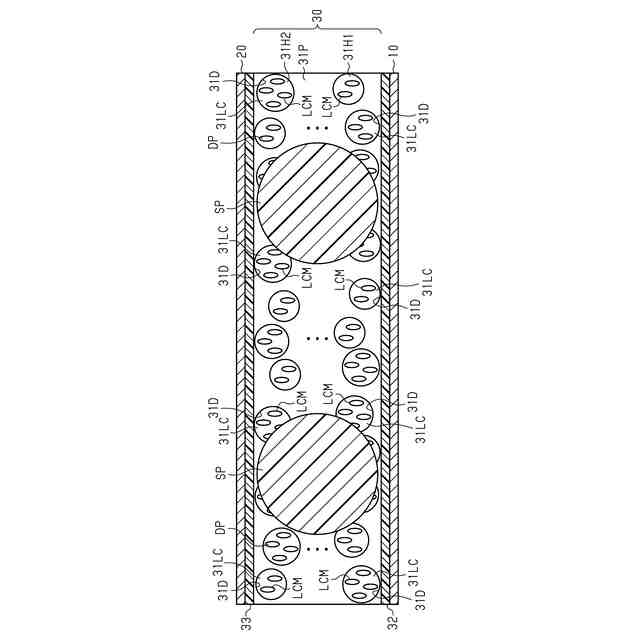

調光シートは、２つの透明電極フィルムの間に調光層を備える。透明電極フィルム間の電圧変更は、液晶化合物の配向状態を変更する。液晶化合物における配向状態の変更は、調光層における透明度合いを変更し、これによって調光シートの透明度合いを変更する（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１８４０３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
調光層と対向する視点から見て、透明度合いが変わる広さは、駆動電圧の作用する一定の大きさを有する。こうした調光範囲が縦方向に徐々に広がるのみならず、横方向にも徐々に広がるように、１つの調光シートのなかで調光範囲の変更が複数の態様で実現されることは、調光装置の適用される分野を広げて調光装置に関わる産業を発展させる。
【課題を解決するための手段】
【０００５】
上記課題を解決するための調光装置は、第１透明電極層と、第２透明電極層と、前記第１透明電極層と前記第２透明電極層とに挟まれた調光層と、前記第１透明電極層と前記第２透明電極層との間に印加する電圧の変更によって前記調光層の透明度合いを変更する駆動部と、を備える調光装置であって、前記第１透明電極層は、電気的に相互に絶縁された複数の第１電極要素を備え、前記第２透明電極層は、電気的に相互に絶縁された複数の第２電極要素を備え、前記複数の第１電極要素は、前記第１透明電極層と対向する視点から見て、複数の前記第２電極要素に重なる１つ以上の前記第１電極要素を含み、前記駆動部は、第１モードと第２モードとを有し、前記第１モードは、相互に異なる電圧が印加された前記第１電極要素を前記複数の第１電極要素のなかに含め、前記第２モードは、相互に異なる電圧が印加された前記第２電極要素を前記複数の第２電極要素のなかに含める。
【０００６】
上記課題を解決するための調光シートの駆動方法は、第１透明電極層と、第２透明電極層と、前記第１透明電極層と前記第２透明電極層とに挟まれた調光層と、を備える調光シートを用いて、前記第１透明電極層と前記第２透明電極層との間に印加する電圧の変更によって前記調光層の透明度合いを変更する調光シートの駆動方法であって、前記第１透明電極層は、電気的に相互に絶縁された複数の第１電極要素を備え、前記第２透明電極層は、電気的に相互に絶縁された複数の第２電極要素を備え、前記複数の第１電極要素は、前記第１透明電極層と対向する視点から見て、複数の前記第２電極要素に重なる１つ以上の前記第１電極要素を含み、前記調光シートの駆動方法は、第１モードと第２モードとを含み、前記第１モードは、相互に異なる電圧が印加された前記第１電極要素を前記複数の第１電極要素のなかに含め、前記第２モードは、相互に異なる電圧が印加された前記第２電極要素を前記複数の第２電極要素のなかに含める。
【０００７】
上記構成によれば、第１透明電極層と対向する視点から見て、第１電極要素が第２電極要素に重なる。そして、第１電極要素と第２電極要素とが重なる範囲において、調光層の透明度合いが変わる。この際、第１モードでは、複数の第１電極要素と重なる範囲において、調光層の透明度合いが変わる。第２モードでは、複数の第２電極要素と重なる範囲において、透明度合いが変わる。このため、第１透明電極層と対向する視点から見て、第１電極要素による調光範囲の変更と、第２電極要素による調光範囲の変更とが、実現される。すなわち、２つの態様による調光範囲の変更が１つの調光装置のなかで実現される。
【０００８】
上記構成において、複数の前記第２電極要素は、前記調光層と対向する視点から見て、複数の前記第１電極要素に重なる１つ以上の前記第２電極要素を備えてもよい。
上記構成において、前記第１モードは、前記各第２電極要素に相互に等しい電圧を印加し、前記第２モードは、前記各第１電極要素に相互に等しい電圧を印加してもよい。
【０００９】

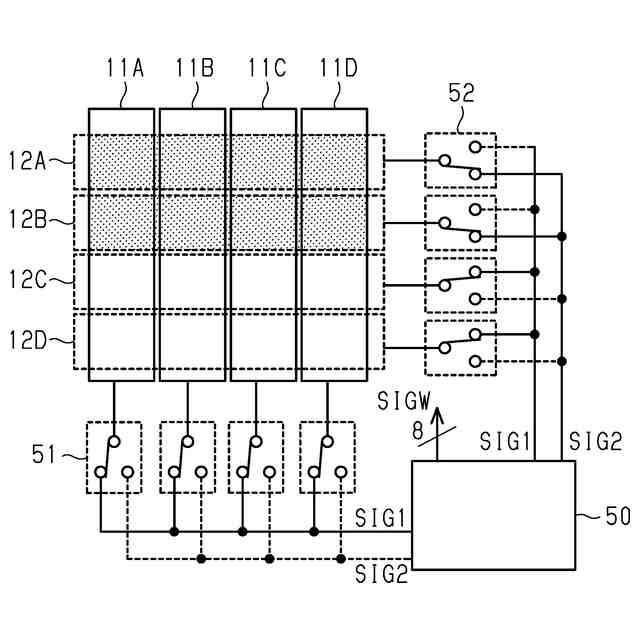

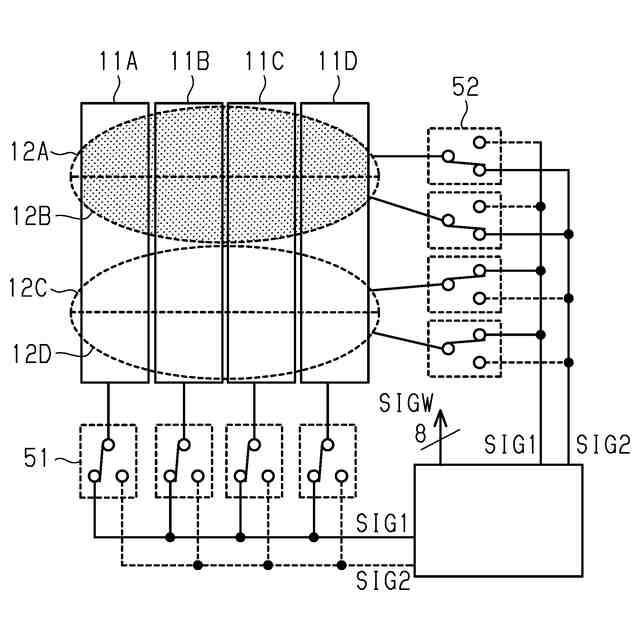

上記構成において、前記第１電極要素と前記第２電極要素とがそれぞれ印加対象であり、前記駆動部は、前記印加対象に１つずつ接続される切替部を備え、前記切替部は、当該切替部に接続された前記印加対象に印加される電圧を、相互に異なる第１電圧と第２電圧とのいずれか一方に設定するように構成され、前記第１モードは、前記切替部を駆動して、前記各第２電極要素に前記第１電圧を印加し、かつ前記複数の前記第１電極要素の一部に前記第１電圧を印加して前記複数の前記第１電極要素の他部に前記第２電圧を印加し、前記第２モードは、前記切替部を駆動して、前記各第１電極要素に前記第１電圧を印加し、かつ前記複数の前記第２電極要素の一部に前記第１電圧を印加して前記複数の前記第２電極要素の他部に前記第２電圧を印加してもよい。
【００１０】
上記構成によれば、第１電圧が第１電極要素に印加されると共に、第２電圧が第１電極要素と第２電極要素とに印加される。または、第１電圧が第１電極要素と第２電極要素とに印加されると共に、第２電圧が第１電極要素に印加される。これにより、透明電極層に印加する電圧を最小数の２種類にしながらも、２つの態様による調光範囲の変更が１つの調光装置のなかで実現される。
（【００１１】以降は省略されています）
