公開番号2025158664
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061426
出願日2024-04-05
発明の名称ラジアルころ軸受用保持器
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類F16C 33/46 20060101AFI20251009BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】簡単な構造により、安価且つ確実にころの脱落を防止することができるラジアルころ軸受用保持器を提供する。
【解決手段】軸方向に離間して同軸に配置される円環状の一対のリム部20と、周方向に離間し一対のリム部20の外径部21同士を軸方向に連結する複数の柱部30と、一対のリム部20と、周方向に隣接する一対の柱部30と、の間に形成され、ころ50を回転自在に収容する複数のポケット部40と、を有し、一対のリム部20のうち少なくとも一方の内径部には、柱部30と径方向で対向する位置に、ポケット部40に収容されたころ50の脱落を防止するエンボス部(ころ脱落防止部)25がリム部20と一体的に形成される。
【選択図】図1
特許請求の範囲【請求項１】
軸方向に離間して同軸に配置される円環状の一対のリム部と、
周方向に離間し前記一対のリム部の外径部同士を軸方向に連結する複数の柱部と、
前記一対のリム部と、周方向に隣接する一対の前記柱部と、の間に形成され、ころを回転自在に収容する複数のポケット部と、
を備えるラジアルころ軸受用保持器であって、
前記一対のリム部のうち少なくとも一方の内径部には、前記柱部と径方向で対向する位置に、前記ポケット部に収容された前記ころの脱落を防止するころ脱落防止部が前記リム部と一体的に形成される
ラジアルころ軸受用保持器。
続きを表示（約 280 文字）【請求項２】
ころ脱落防止部は、前記一対のリム部の内側面から軸方向内側に突出して形成された突起部である
請求項１に記載のラジアルころ軸受用保持器。
【請求項３】
前記突起部は、エンボス部、折り曲げ部、又は加締め部のいずれか１つである、
請求項２に記載のラジアルころ軸受用保持器。
【請求項４】
前記突起部の軸方向突出量は、内径側から外径側への前記ころの通過を許し、通過した後は前記ころの外径側から内径側への落下を防止できる突出量とされている、
請求項２又は３に記載のラジアルころ軸受用保持器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ラジアルころ軸受用保持器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来より、ラジアルころ軸受に用いられる保持器として、多数のころをポケットから脱落しないように保持可能とした工夫が施された各種の保持器が提案されている。
【０００３】
特許文献１には、ポケット部を有し、両端部から半径方向内方に突出する一対の円盤状のリブを備える本体と、ころを弦方向に挟んで摺接可能な複数の爪部を備え、各リブの内周端に連結される一対の保持リングと、を備える、ころ軸受用保持器が開示されている。特許文献１では、リブに対して保持リングを確実、かつ、容易に取り付けることができると共に、位置ずれが生じ難いころ軸受用保持器を提供することを目的としている。
【０００４】
また、特許文献２には、軸方向に対向する一対の環状部材と、環状部材の内径側に柱部と対応する位置に設けられ、取り付け孔を有する複数の突出部と、取り付け孔に装着されたピン部材と、を備え、針状ころの脱落を防止するようにした保持器付き針状ころが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－９９１６２号公報
特開２０１９－６５８８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１及び２に記載の保持器は、いずれも保持器本体と別に、ころの脱落を防止するための別部品が必要であり、別部品の製作費や組付け工数が掛かると共に、重量が増加し、またメンテナンス時などに分解し難い課題がある。したがって、簡単な構造で、ころの脱落を確実に防止可能な保持器が望まれていた。
【０００７】
本発明は、上述した課題に鑑みてなされたものであり、その目的は、簡単な構造により、安価且つ確実にころの脱落を防止することができるラジアルころ軸受用保持器を提供することである。
【課題を解決するための手段】
【０００８】
したがって、本発明の上記目的は、ラジアルころ軸受用保持器に係る下記［１］の構成により達成される。
［１］軸方向に離間して同軸に配置される円環状の一対のリム部と、
周方向に離間し前記一対のリム部の外径部同士を軸方向に連結する複数の柱部と、
前記一対のリム部と、周方向に隣接する一対の前記柱部と、の間に形成され、ころを回転自在に収容する複数のポケット部と、
を備えるラジアルころ軸受用保持器であって、
前記一対のリム部のうち少なくとも一方の内径部には、前記柱部と径方向で対向する位置に、前記ポケット部に収容された前記ころの脱落を防止するころ脱落防止部が前記リム部と一体的に形成される
ラジアルころ軸受用保持器。
【発明の効果】
【０００９】
本発明のラジアルころ軸受用保持器によれば、簡単な構造により、安価且つ確実にころの脱落を防止することができる。
【図面の簡単な説明】
【００１０】

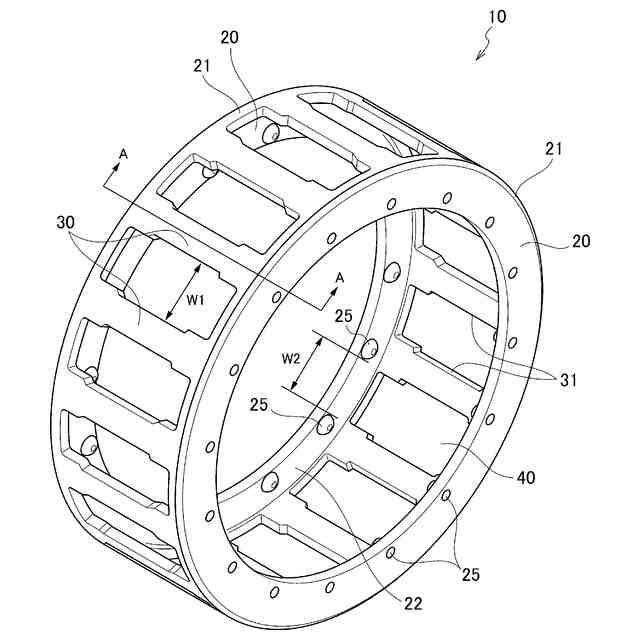

図１は、本発明の第１実施形態に係るラジアルころ軸受用保持器の斜視図である。

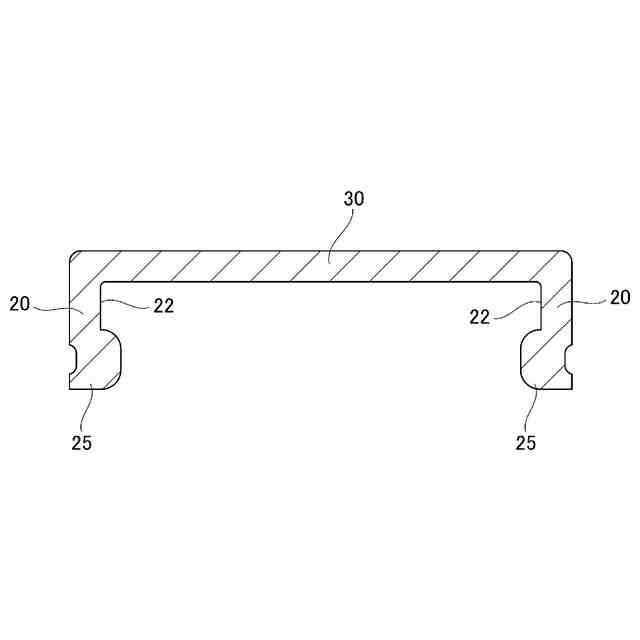

図２は、図１のＡ－Ａ断面図である。

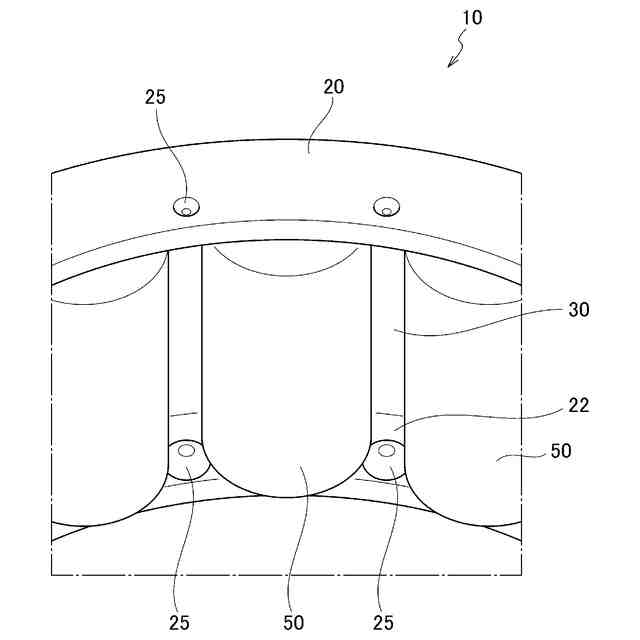

図３は、図１に示すラジアルころ軸受用保持器によって保持されたころの状態を示す斜視図である。
図４は、図３の柱部、脱落防止部、及びころの位置関係を示す断面図である。
図５は、本発明の第２実施形態に係るラジアルころ軸受用保持器の斜視図である。
図６は、図５のＢ－Ｂ断面図である。

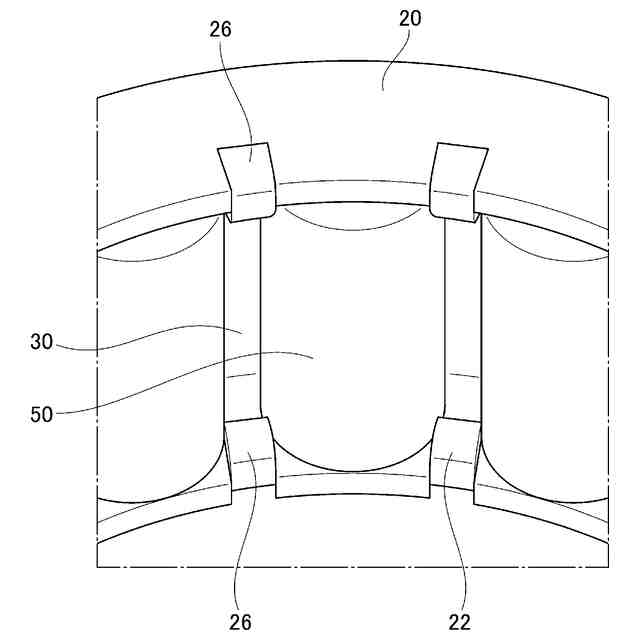

図７は、図５に示すラジアルころ軸受用保持器により保持されたころの状態を示す斜視図である。
図８は、本発明の第３実施形態に係るラジアルころ軸受用保持器の斜視図である。

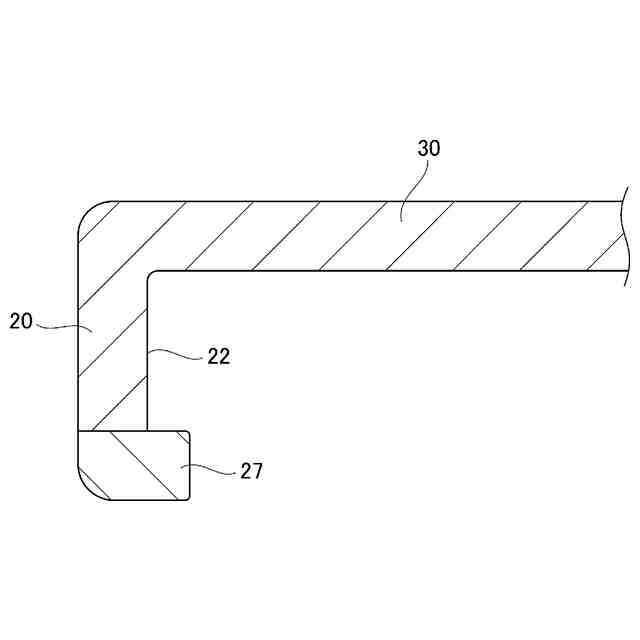

図９は、図８のＣ－Ｃ断面図である。
図１０は、本発明の第４実施形態に係るラジアルころ軸受用保持器の斜視図である。
図１１は、図１０のラジアルころ軸受用保持器を内径側から見た斜視図である。
図１２は、図１０のＤ－Ｄ断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
