公開番号2025157865
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060168
出願日2024-04-03
発明の名称密封型転がり軸受
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類F16C 33/78 20060101AFI20251008BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】高温、高荷重等の過酷な環境の中で継続的に使用した場合であっても、シール体が軸受から脱落したり、供回りしたりすることを、簡素且つ低コストな構成で防止する密封型転がり軸受を提供する。

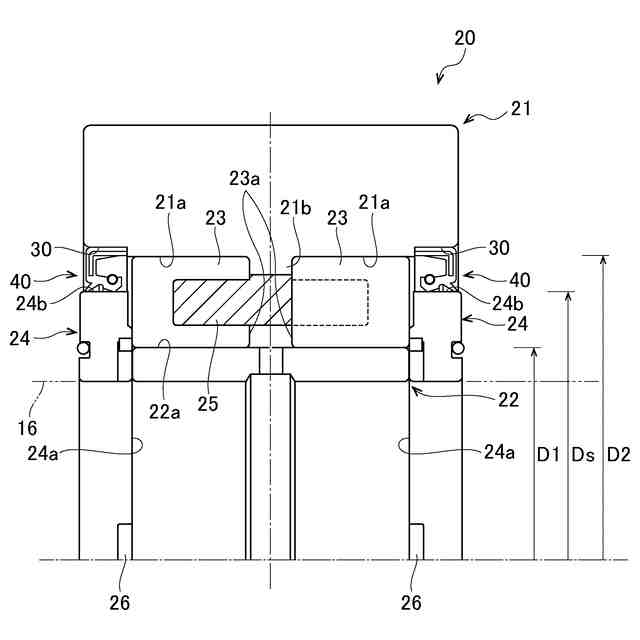

【解決手段】密封型転がり軸受は、内径部に外輪軌道面が形成された外輪と、外径部に内輪軌道面が形成された内輪と、複数の転動体と、外輪の内径部の外側端部に設けられたシールホルダ嵌合面に取付けられることによって外輪及び内輪の間に形成される隙間をシールするシール体と、を備える。シール体は、円筒部、及び前記円筒部の外端部から前記内輪に向けて屈曲した円輪部を有する断面L字状の芯金と、芯金に取付けられてシールホルダ嵌合面に密着するシール固定部、及びシールリップ部を有する弾性材料からなるシール部材と、を備え、シールホルダ嵌合面に、シール固定部に向けて径方向内側に突出する少なくとも1つの返し部を有する。

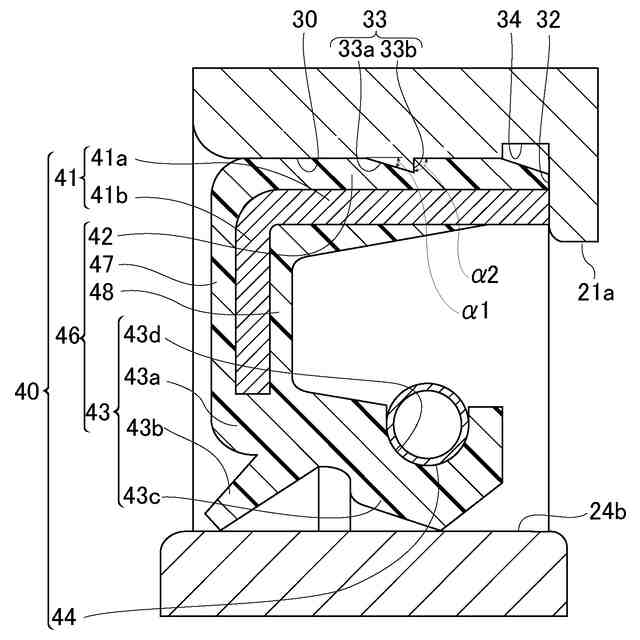

【選択図】図3
特許請求の範囲【請求項１】
内径部に外輪軌道面が形成された外輪と、
外径部に内輪軌道面が形成された内輪と、
前記外輪軌道面と前記内輪軌道面との間に配置される複数の転動体と、
前記外輪の内径部の外側端部に設けられたシールホルダ嵌合面に取付けられて、前記外輪及び前記内輪の間に形成される隙間をシールするシール体と、
を備える密封型転がり軸受であって、
前記シール体は、円筒部、及び前記円筒部の外端部から前記内輪に向けて屈曲した円輪部を有する断面Ｌ字状の芯金と、前記芯金に取付けられて前記シールホルダ嵌合面に密着するシール固定部、及びシールリップ部を有する弾性材料からなるシール部材と、を備え、

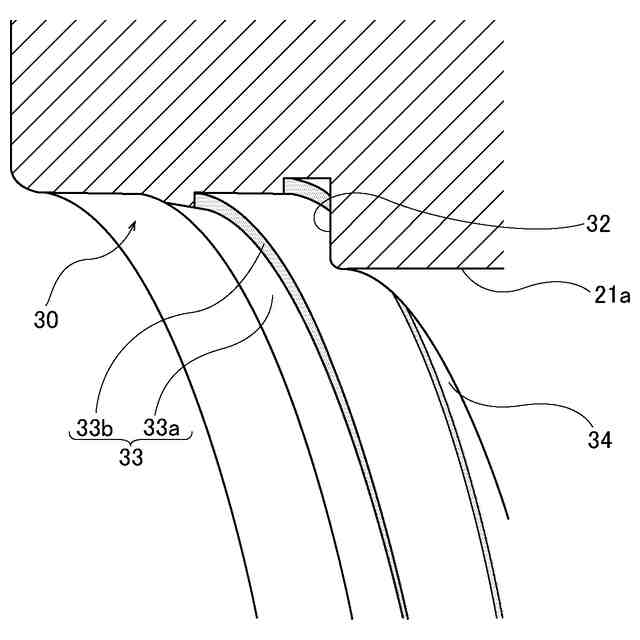

前記シールホルダ嵌合面に、前記シール固定部に向けて径方向内側に突出する少なくとも１つの返し部を有する、
密封型転がり軸受。
続きを表示（約 560 文字）【請求項２】
前記返し部は、前記シールホルダ嵌合面に対して平行に延在する前記円筒部と対向する範囲内に配置される、
請求項１に記載の密封型転がり軸受。
【請求項３】
前記返し部は、前記シールホルダ嵌合面の軸方向に複数並べて設けられる、
請求項１に記載の密封型転がり軸受。
【請求項４】
前記返し部と、前記シールホルダ嵌合面に沿った平坦部と、が軸方向に並べて交互に配置される、
請求項３に記載の密封型転がり軸受。
【請求項５】
前記返し部は、軸方向外側から軸方向内側に向かって傾斜する第１部分と、第１部分の軸方向内端から前記シールホルダ嵌合面に接続される第２部分と、を有し、
前記第２部分と前記シールホルダ嵌合面との間に形成される角度が、前記第１部分と前記シールホルダ嵌合面との間に形成される角度よりも大きい、
請求項１に記載の密封型転がり軸受。
【請求項６】
前記返し部は、円環状に形成された、
請求項１～５の何れか１項に記載の密封型転がり軸受。
【請求項７】

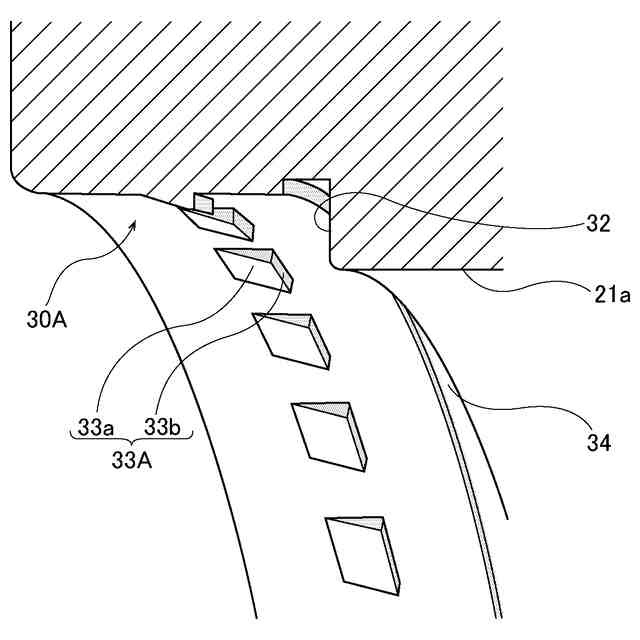

前記返し部は、環状に配置される複数の突部を断続的に設けて形成される、
請求項１～５の何れか１項に記載の密封型転がり軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、密封型転がり軸受に関し、より詳細には、例えば、鉄鋼設備の圧延機に使用される密封型転がり軸受に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、鉄鋼材による板材を製造する圧延機は、圧延時に鉄鋼材を圧迫挟持して圧延するワークロールと、該ワークロールの撓みを防止して均一な厚みの板材を得るため、ワークロールの外周面を転動自在に支える一段または複数段の中間ロールと、該中間ロールをその外側で支えてワークロールの撓みを防止するバックアップロールと、からなる多段圧延機が多く用いられている。
【０００３】
形状精度の高い板製品を製造するため、圧延機ではロールの冷却、ロール間、即ち、ワークロールとバックアップロールとの間の潤滑、被圧延材とロールとの間の潤滑等に大量の圧延水がロールに向けて噴射されている。
【０００４】
圧延水が軸受内部へ浸入することを防ぐため、軸受ハウジングにはシールが用いられている。しかしながら、高温環境、スケール等の異物、または、メンテナンスの不備によって軸受内に圧延水が浸入してしまうと、潤滑不良が発生して、軸受が早期に損傷する虞がある。
【０００５】
特許文献１では、近年の高生産性、効率化、合理化を目的とした圧延機の高速化に伴う軸受内部の高圧化に対応しつつ、圧延水の軸受内部への浸入を防止するために、芯金と、スリンガと、芯金に取り付けられて、スリンガに接触するシールリップと、を備え、芯金に圧力を開放する排気孔を設けた、密封型転がり軸受が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－１３７０９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載のシール体は、芯金に形成した排気孔によって、軸受内部の圧力を外部空間に開放することを意図するものであるが、鉄鋼設備の圧延機に用いられる軸受は、高温、高荷重等の過酷な環境で使用されるため、シールホルダとなる外輪の変形、軸受の内圧増加、継続的な衝撃や振動等により、シール体が軸受から脱落したり、供回りしたりする可能性がある。また、シール体の製造にコストも掛かるものである。
【０００８】
本発明は、上記課題に鑑みてなされたものであり、高温、高荷重等の過酷な環境の中で継続的に使用した場合であっても、シール体が軸受から脱落したり、供回りしたりすることを、簡素且つ低コストな構成で防止する密封型転がり軸受を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の上記目的は、下記［１］の構成によって達成される。
［１］内径部に外輪軌道面が形成された外輪と、
外径部に内輪軌道面が形成された内輪と、
前記外輪軌道面と前記内輪軌道面との間に配置される複数の転動体と、
前記外輪の内径部の外側端部に設けられたシールホルダ嵌合面に取付けられて、前記外輪及び前記内輪の間に形成される隙間をシールするシール体と、
を備える密封型転がり軸受であって、
前記シール体は、円筒部、及び前記円筒部の外端部から前記内輪に向けて屈曲した円輪部を有する断面Ｌ字状の芯金と、前記芯金に取付けられて前記シールホルダ嵌合面に密着するシール固定部、及びシールリップ部を有する弾性材料からなるシール部材と、を備え、
前記シールホルダ嵌合面に、前記シール固定部に向けて径方向内側に突出する少なくとも１つの返し部を有する、
密封型転がり軸受。
【発明の効果】
【００１０】
本発明によれば、簡素且つ低コストな構成によって、高温、高荷重等の過酷な環境の中で継続的に使用した場合であっても、シール体が軸受から脱落したり、供回りしたりすることを防止できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
