公開番号2025155765
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024216287,2024549517
出願日2024-12-11,2024-04-01
発明の名称熱交換器及び冷凍サイクル装置
出願人三菱電機株式会社
代理人弁理士法人深見特許事務所
主分類F28F 19/06 20060101AFI20251006BHJP(熱交換一般)
要約【課題】伝熱管の表面に付着した水の排出性が改善された熱交換器を提供する。
【解決手段】熱交換器(100)は、少なくとも1つの伝熱管(10)とフィン(20)とを備えている。少なくとも1つの伝熱管の各々は、第1表面(10c)を有する。フィンは、第2表面(20a)を有する。第2表面における親水性は、第1表面における親水性よりも高くなっている。
【選択図】図1
特許請求の範囲【請求項１】
第１方向に垂直な第２方向に沿って延在している少なくとも１つの伝熱管と、
前記第１方向及び前記第２方向に垂直な第３方向に前記少なくとも１つの伝熱管を挟むように配置されている第１突出部及び第２突出部と、前記第１突出部及び前記第２突出部の間で前記少なくとも１つの伝熱管に接触する本体部とを有するフィンとを備え、
前記少なくとも１つの伝熱管の各々は、亜鉛を含む第１表面を有し、
前記第１突出部及び前記第２突出部の各々は、亜鉛を含む第２表面を有し、
前記第２表面における亜鉛濃度を前記第１表面における亜鉛濃度よりも高くすることにより、前記第２表面における親水性が前記第１表面における親水性よりも高くなり、熱交換により前記第１表面に付着した水を前記第２表面に移動させる駆動力が発生する、熱交換器。
続きを表示（約 1,200 文字）【請求項２】
前記少なくとも１つの伝熱管の各々は、前記第１表面にある第１表層と、前記第１表層よりも前記第１表面から離れている芯部とを有し、
前記フィンは、前記第２表面にある第２表層とを有し、
前記第１表層における材料電位は、前記芯部における材料電位よりも低くなっており、
前記第２表層における材料電位は、前記芯部における材料電位よりも低く、かつ前記第１表層における材料電位と異なっている、請求項１に記載の熱交換器。
【請求項３】
前記フィン及び前記少なくとも１つの伝熱管は、アルミニウム合金で形成されている、請求項２に記載の熱交換器。
【請求項４】
前記第１表層における亜鉛濃度は、前記芯部における亜鉛濃度よりも高くなっており、
前記第２表層における亜鉛濃度は、前記芯部における亜鉛濃度よりも高く、かつ前記第１表層における亜鉛濃度と異なっている、請求項３に記載の熱交換器。
【請求項５】
前記第２表層における亜鉛濃度は、前記第１表層における亜鉛濃度よりも高くなっている、請求項４に記載の熱交換器。
【請求項６】
前記第１表層における亜鉛濃度と前記芯部における亜鉛濃度との差は、０．５質量パーセント以上であり、
前記第２表層における亜鉛濃度と前記第１表層における亜鉛濃度との差は、０．５質量パーセント以上であり、
前記第２表層における亜鉛濃度は、１０質量パーセント以下である、請求項５に記載の熱交換器。
【請求項７】
前記少なくとも１つの伝熱管には、第１扁平管及び第２扁平管が含まれ、
前記第１扁平管及び前記第２扁平管は、前記第１方向に沿って間隔を空けて対向配置され、
前記第１扁平管及び前記第２扁平管の各々は、前記第２方向に沿って延在しており、かつ前記第２方向に垂直な断面視において長手方向が前記第３方向に沿っており、
前記本体部は、前記第１方向における端面である第１面及び第２面を有し、
前記本体部は、前記第２方向に沿って間隔を空けて並ぶ複数の第１屈曲部を有し、
前記第１面は、前記複数の第１屈曲部のうちの隣り合う２つの間において、前記第１扁平管に接触しており、
前記複数の第１屈曲部の各々は、前記第２面が前記第２扁平管に接触するように前記第１方向に屈曲しており、
前記第１突出部及び前記第２突出部の各々は、前記第３方向に沿って突出するように前記本体部の前記第３方向における両端に連なり、
前記第１突出部及び前記第２突出部の各々は、前記第１方向に沿って間隔を空けて並ぶ複数の第２屈曲部を有し、
前記第２屈曲部の各々は、前記複数の第１屈曲部の各々とは反対側へ前記第１方向に屈曲している、請求項１に記載の熱交換器。
【請求項８】
請求項１から請求項７のいずれか１項に記載の熱交換器を備える、冷凍サイクル装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱交換器及び冷凍サイクル装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特開２０２３－１００１４５号公報（特許文献１）には、熱交換器が記載されている。特許文献１に記載の熱交換器は、伝熱管としての扁平管を有している。扁平管は、表面に犠牲陽極層を有している。犠牲陽極層は、亜鉛で形成されている。犠牲陽極層上には、犠牲陽極層をなす金属材料の酸化物の膜が形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１００１４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の熱交換器は、伝熱管（扁平管）の表面に付着した水の排出性に改善の余地がある。本開示は、伝熱管の表面に付着した水の排出性が改善された熱交換器を提供するものである。
【課題を解決するための手段】
【０００５】
本開示の熱交換器は、少なくとも１つの伝熱管と、フィンとを備えている。少なくとも１つの伝熱管の各々は、第１表面を有する。フィンは、第２表面を有する。第２表面における親水性は、第１表面における親水性よりも高くなっている。
【発明の効果】
【０００６】
本開示の熱交換器によると、伝熱管の表面に付着した水の排出性を高めることが可能である。
【図面の簡単な説明】
【０００７】

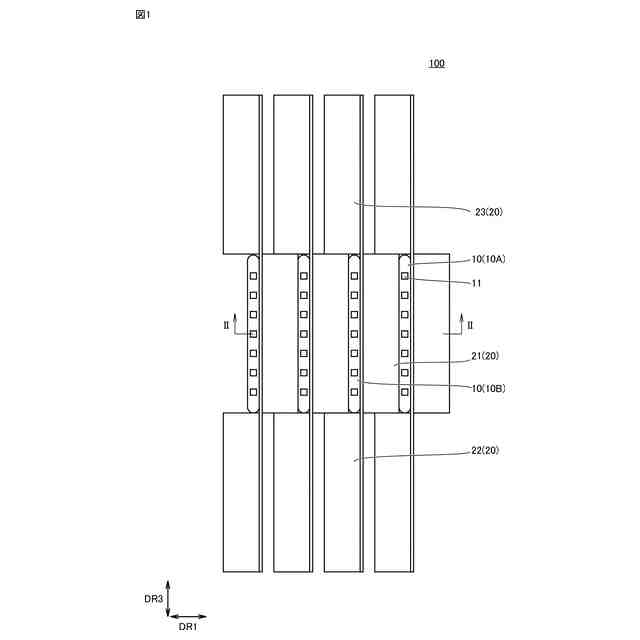

熱交換器１００の平面図である。

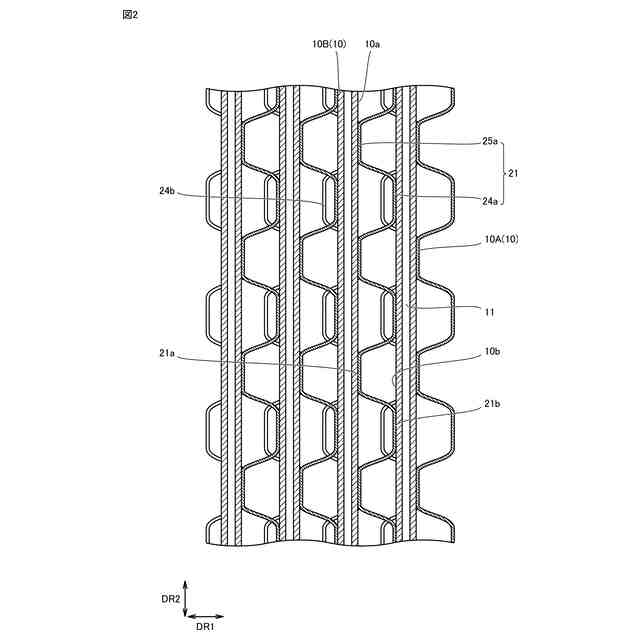

図１中のＩＩ－ＩＩにおける断面図である。
熱交換器１００の第１側面図である。

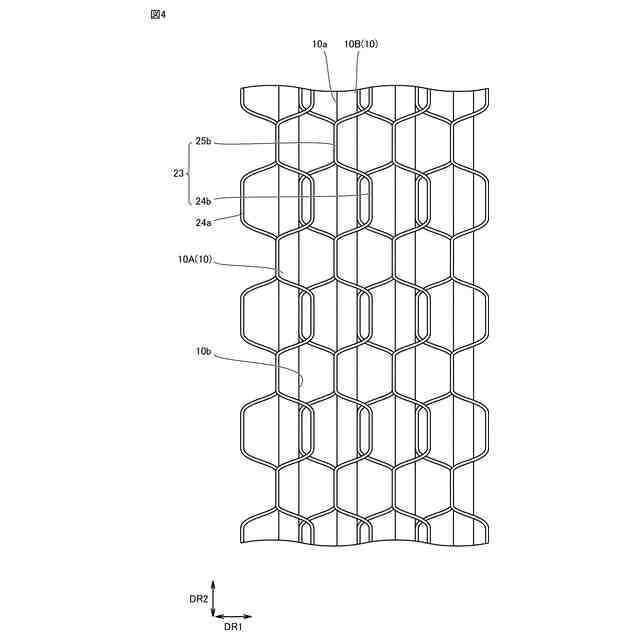

図３とは反対側から見た熱交換器１００の第２側面図である。

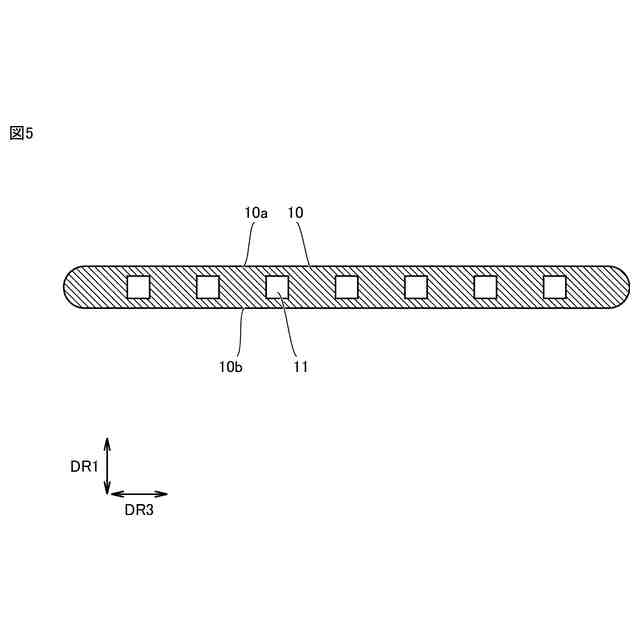

伝熱管１０の断面図である。

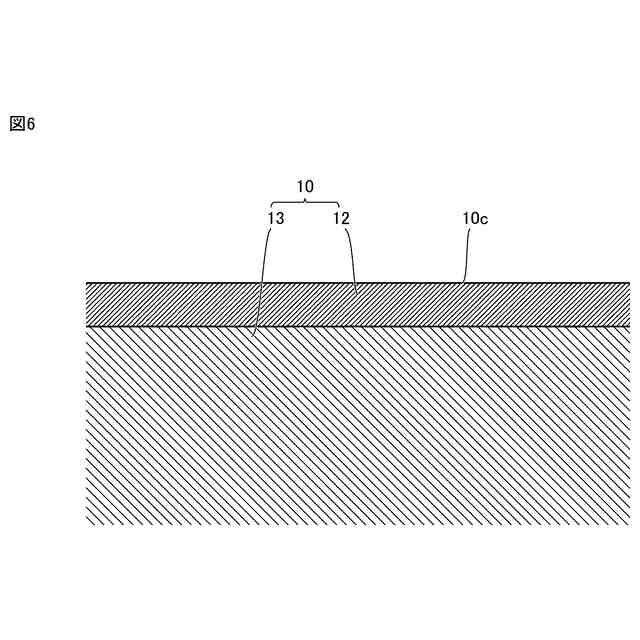

表面１０ｃの近傍における伝熱管１０の拡大断面図である。

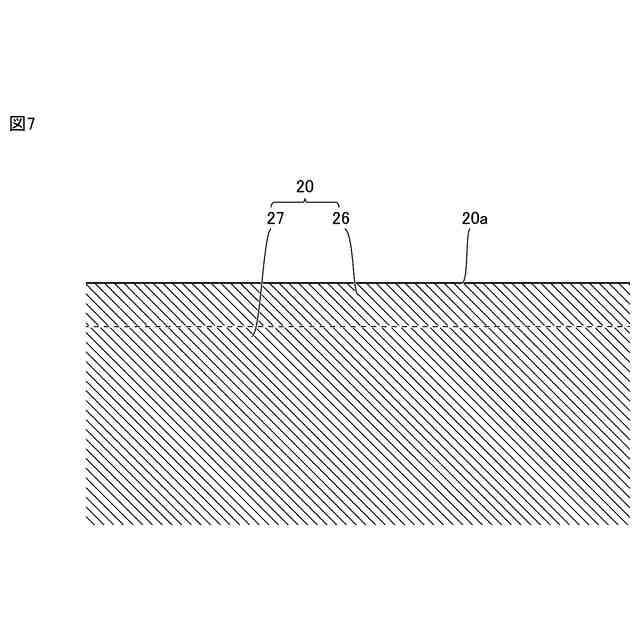

表面２０ａの近傍におけるフィン２０の拡大断面図である。

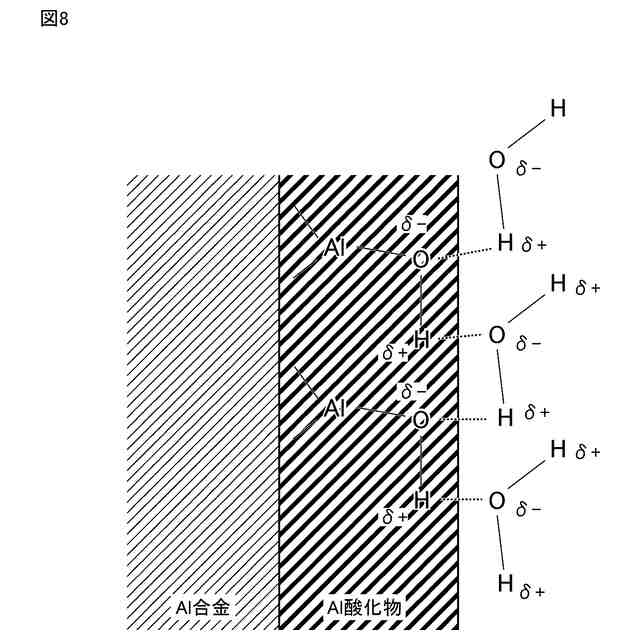

アルミニウム合金の表面における親水性を説明するモデル図である。
冷凍サイクル装置２００の模式図である。
【発明を実施するための形態】
【０００８】
本開示の実施形態の詳細を、図面を参照しながら説明する。以下の図面では、同一又は相当する部分に同一の参照符号を付し、重複する説明は繰り返さないものとする。
【０００９】
実施の形態１．
実施の形態１に係る熱交換器を説明する。実施の形態１に係る熱交換器を、熱交換器１００とする。
【００１０】
（熱交換器１００の構成）
図１は、熱交換器１００の平面図である。図２は、図１中のＩＩ－ＩＩにおける断面図である。図３は、熱交換器１００の第１側面図である。図４は、図３とは反対側から見た熱交換器１００の第２側面図である。図５は、伝熱管１０の断面図である。図１、図２、図３、図４及び図５に示されているように、熱交換器１００は、複数の伝熱管１０と、複数のフィン２０とを有している。熱交換器１００は、例えば、冷却器として用いられる熱交換器である。熱交換器１００は、例えば、空気調和機に用いられる熱交換器である。但し、熱交換器１００は、冷蔵庫、冷凍庫、自動販売機、冷凍装置又は給湯器等の冷熱機器に用いられる熱交換器であってもよい。
（【００１１】以降は省略されています）
